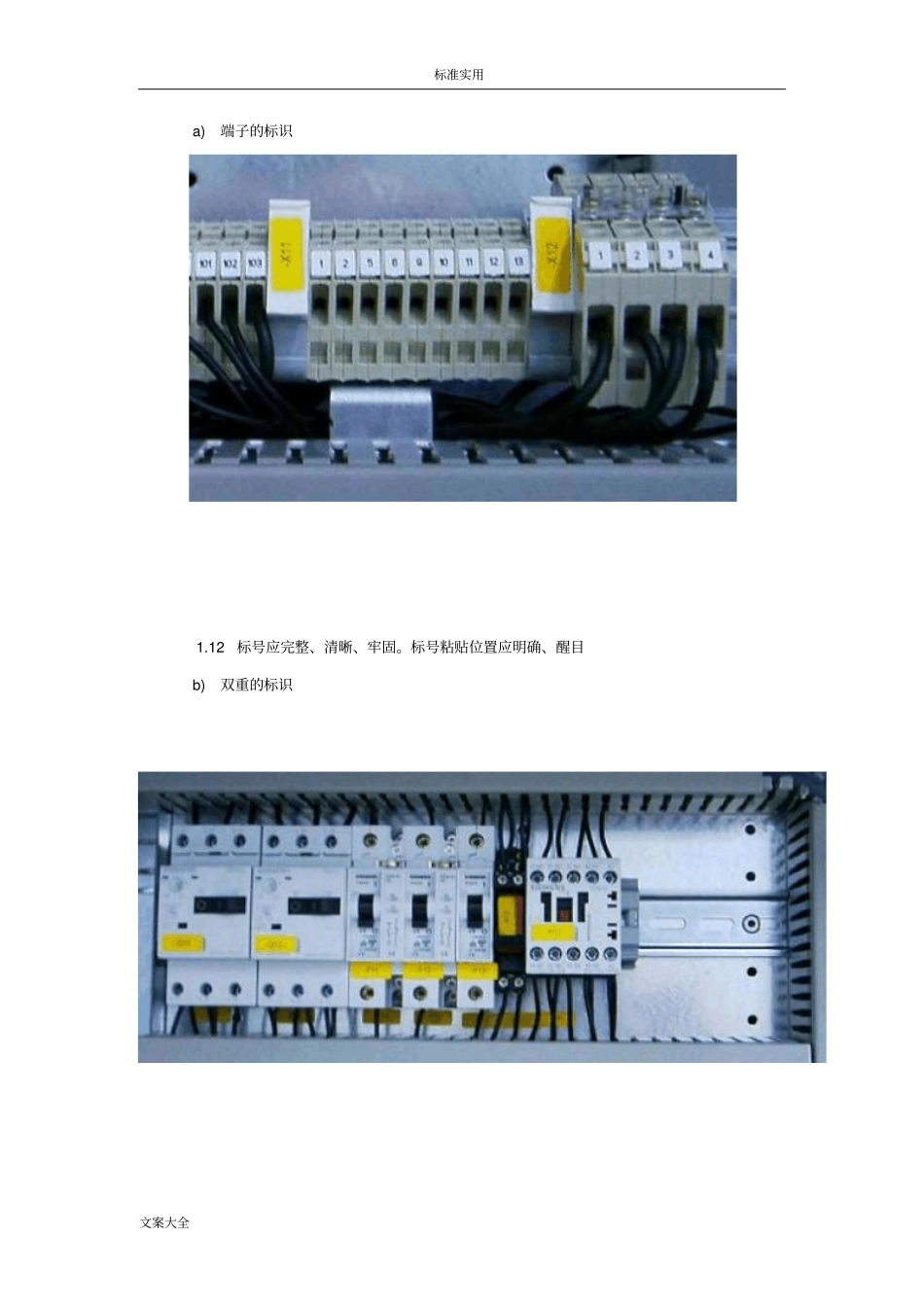

标准实用文案大全电器元件安装和接线规范1元器件安装1.1所有元器件应按制造厂规定的安装条件进行安装。对于手动开关的安装，必须保证开关的电弧对操作者不产生危险1.2组装前首先看明图纸及技术要求1.3检查产品型号、元器件型号、规格、数量等与图纸是否相符1.4检查元器件有无损坏1.5必须按图安装(如果有图）1.6元器件组装顺序应从板前视，由左至右，由上至下1.7同一型号产品应保证组装一致性1.8面板、门板上的元件中心线的高度应符合规定元件名称安装高度（m）指示仪表、指示灯0.6-2.0电能计量仪表0.6-1.8控制开关、按钮0.6-2.0紧急操作件0.8-1.6组装产品应符合以下条件：操作方便。元器件在操作时，不应受到空间的防碍。维修容易。能够较方便地更换元器件及维修连线。各种电气元件和装置的电气间隙。保证一、二次线的安装距离。1.9主回路上面的元器件，一般电抗器，变压器需要接地，断路器不需要接地，下图中为电抗器接地。标准实用文案大全1.10所有电器元件及附件，均应固定安装在支架或底板上，不得悬吊在电器及连线上。1.11接线面每个元件的附近有标牌，标注应与图纸相符。除元件本身附有供填写的标志牌外，标志牌不得固定在元件本体上。标准实用文案大全a)端子的标识1.12标号应完整、清晰、牢固。标号粘贴位置应明确、醒目b)双重的标识标准实用文案大全1.13安装于面板、门板上的元件、其标号应粘贴于面板及门板背面元件下方，如下方无位置时可贴于左方，但粘贴位置尽可能一致，c)门上的器件1.14保护接地连续性保护接地连续性利用有效接线来保证。柜内任意两个金属部件通过螺钉连接时如有绝缘层均应采用相应规格的接地垫圈并注意将垫圈齿面接触零部件表面（红圈处），或者破坏绝缘层。标准实用文案大全标准实用文案大全门上的接地处（红圈处）要处理好，防止因为油漆的问题而接触不好，而且连接线尽量短。1.15安装因振动易损坏的元件时，应在元件和安装板之间加装橡胶垫减震。1.16对于有操作手柄的元件应将其调整到位，不得有卡阻现象。标准实用文案大全2二次回路布线2.1基本要求：按图施工、连线正确。2.2二次线的连接（包括螺栓连接、插接、焊接等）均应牢固可靠，线束应横平竖直，配置坚牢，层次分明，整齐美观。同一合同的相同元件走线方式应一致。2.3二次线截面积要求：单股导线不小于1mm2多股导线不小于0.75mm2弱电回路不小于0.5mm2标准实用文案大全2.4所有连接导线中间不应有接头。2.5每个电器元件的接点最多允许接2根线。2.6每个端子的接线点一般不宜接二根导线，特殊情况时如果必须接两根导线，则连接必须可靠。3一次回路布线3.1一次配线应尽量选用矩形铜母线，当用矩形母线难以加工时或电流小于等于100A可选用绝缘导线。接地铜母排的截面面积＝电柜进线母排单相截面面积×1/2接地母排与接地端子：标准实用文案大全标准实用文案大全以下为错误接法3.2当交流主电路穿越形成闭合磁路的金属框架时，三相母线应在同一框孔中穿过。3.3电缆与柜体金属有摩擦时，需加橡胶垫圈以保护电缆。标准实用文案大全以下为错误接法。标准实用文案大全3.4电缆连接在面板和门板上时，需要加塑料管和安装线槽。柜体出线部分为防止锋利的边缘割伤绝缘层，必须加塑料护套。以下为错误接法标准实用文案大全3.5当需要外部接线时，其接线端子及元件接点距结构底部距离不得小于200mm，且应为连接电缆提供必要的空间标准实用文案大全4.电柜布局4.1确保电器柜中的所有设备接地良好，使用短和粗的接地线连接到公共接地点或接地母排上。连接到变频器的任何控制设备(比如一台PLC)要与其共地，同样也要使用短和粗的导线接地。最好采用扁平导体(例如金属网)，因其在高频时阻抗较低。标准实用文案大全标准实用文案大全4.2信号线最好只从一侧进入电柜，信号电缆的屏蔽层双端接地。如果非必要，避免使用长电缆。控制电缆最好使用屏蔽电缆。模拟信号的传输线应使用双屏蔽的双绞线。。低压数字信号线最好使用双屏蔽的双绞线，也可以使用单屏蔽的双绞线。模拟信号和数字信号的传输电缆应该分别屏蔽和走线。不要将24VDC和AC220V信号共用同一条电缆槽！在屏蔽电缆进入电柜的位置，其外部屏蔽部分与电柜嵌板都要...
