电气工程实施细则要点VIP免费

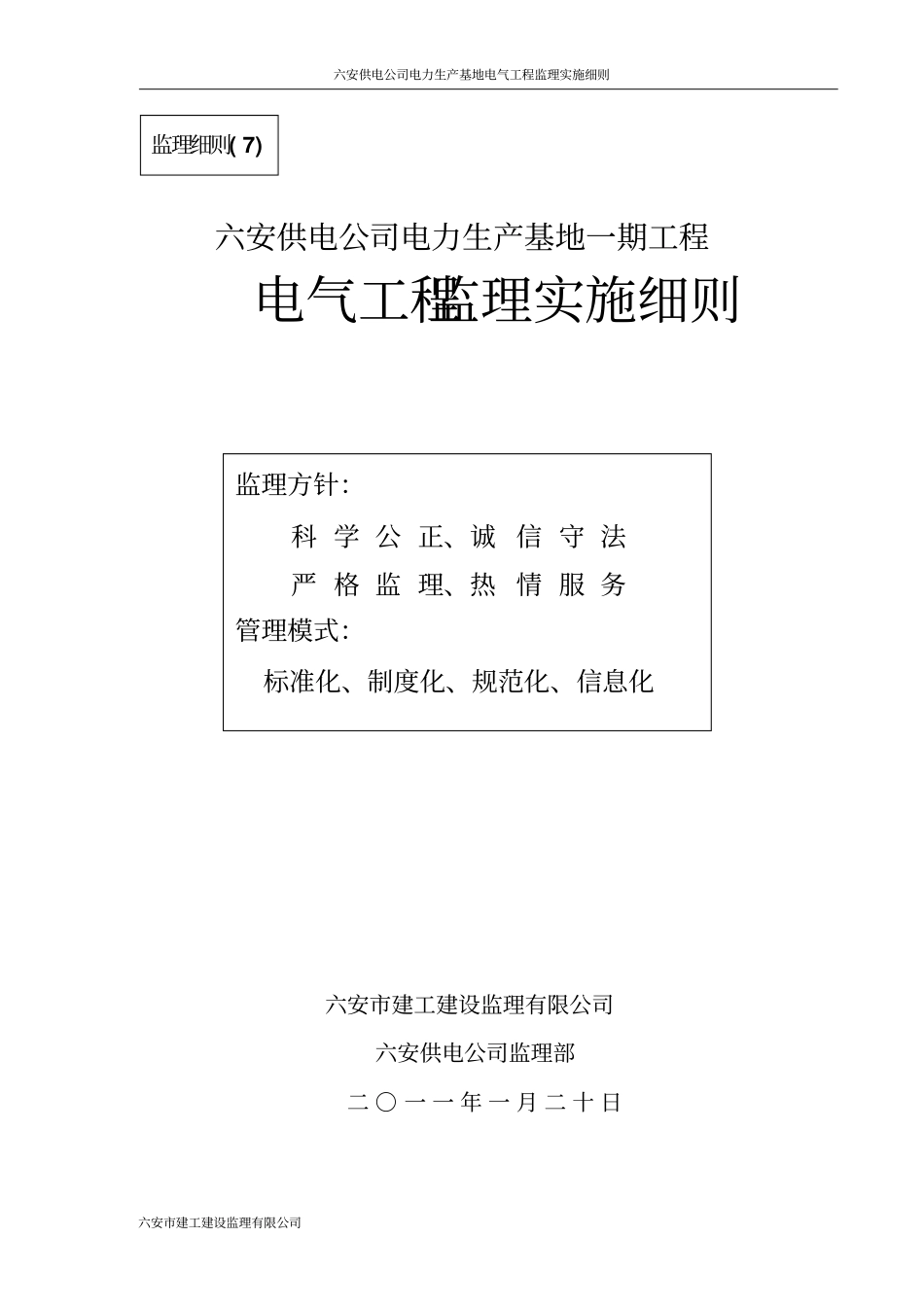

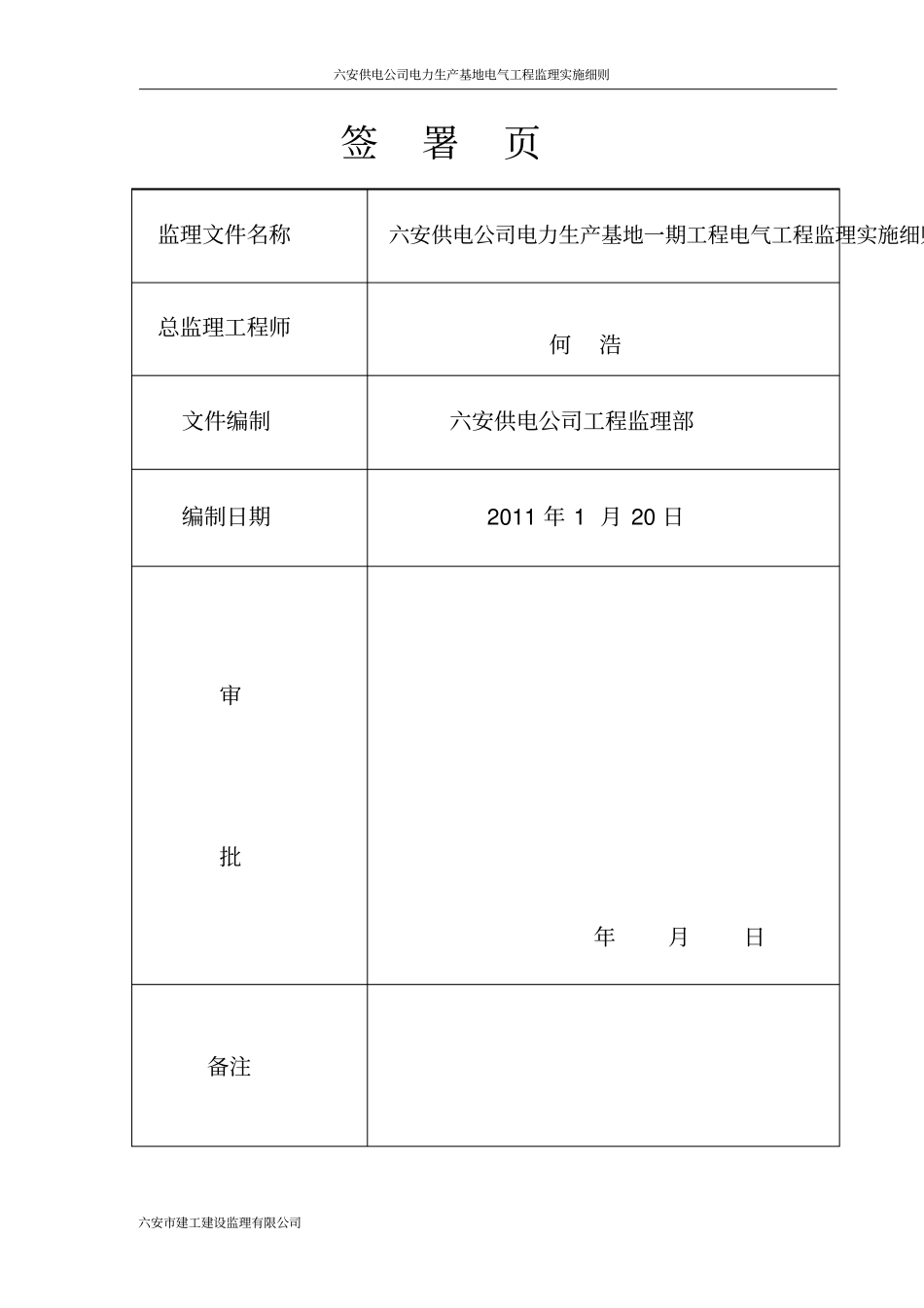

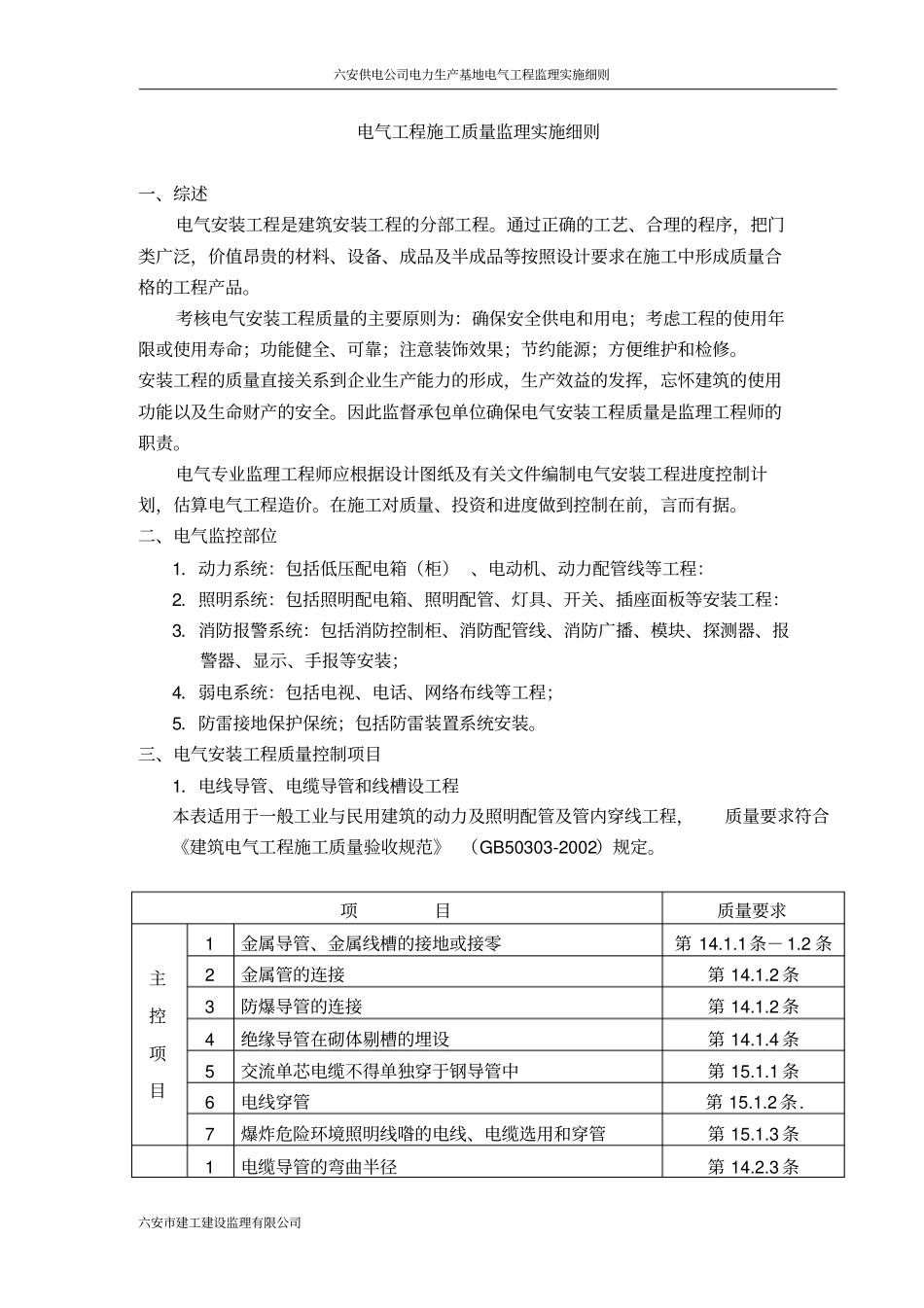

六安供电公司电力生产基地电气工程监理实施细则六安市建工建设监理有限公司六安供电公司电力生产基地一期工程电气工程监理实施细则六安市建工建设监理有限公司六安供电公司监理部二○一一年一月二十日监理方针：科学公正、诚信守法严格监理、热情服务管理模式：标准化、制度化、规范化、信息化监理细则(7)六安供电公司电力生产基地电气工程监理实施细则六安市建工建设监理有限公司签署页监理文件名称六安供电公司电力生产基地一期工程电气工程监理实施细则总监理工程师何浩文件编制六安供电公司工程监理部编制日期2011年1月20日审批年月日备注六安供电公司电力生产基地电气工程监理实施细则六安市建工建设监理有限公司电气工程施工质量监理实施细则一、综述电气安装工程是建筑安装工程的分部工程。通过正确的工艺、合理的程序，把门类广泛，价值昂贵的材料、设备、成品及半成品等按照设计要求在施工中形成质量合格的工程产品。考核电气安装工程质量的主要原则为：确保安全供电和用电；考虑工程的使用年限或使用寿命；功能健全、可靠；注意装饰效果；节约能源；方便维护和检修。安装工程的质量直接关系到企业生产能力的形成，生产效益的发挥，忘怀建筑的使用功能以及生命财产的安全。因此监督承包单位确保电气安装工程质量是监理工程师的职责。电气专业监理工程师应根据设计图纸及有关文件编制电气安装工程进度控制计划，估算电气工程造价。在施工对质量、投资和进度做到控制在前，言而有据。二、电气监控部位1．动力系统：包括低压配电箱（柜）、电动机、动力配管线等工程：2．照明系统：包括照明配电箱、照明配管、灯具、开关、插座面板等安装工程：3．消防报警系统：包括消防控制柜、消防配管线、消防广播、模块、探测器、报警器、显示、手报等安装；4．弱电系统：包括电视、电话、网络布线等工程；5．防雷接地保护保统；包括防雷装置系统安装。三、电气安装工程质量控制项目1．电线导管、电缆导管和线槽设工程本表适用于一般工业与民用建筑的动力及照明配管及管内穿线工程，质量要求符合《建筑电气工程施工质量验收规范》（GB50303-2002）规定。项目质量要求主控项目1金属导管、金属线槽的接地或接零第14.1.1条－1.2条2金属管的连接第14.1.2条3防爆导管的连接第14.1.2条4绝缘导管在砌体剔槽的埋设第14.1.4条5交流单芯电缆不得单独穿于钢导管中第15.1.1条6电线穿管第15.1.2条.7爆炸危险环境照明线喒的电线、电缆选用和穿管第15.1.3条1电缆导管的弯曲半径第14.2.3条六安供电公司电力生产基地电气工程监理实施细则六安市建工建设监理有限公司2金属导管的防腐第14.2.4条3柜、台、箱、盘内导管管口高度第14.2.5条4暗配导管的埋设深度，明配导管的固定第14.2.6条5线槽固定及外观检查第14.2.7条6防爆导管的连接、接地、固定和防腐第14.2,8条7绝缘导管的连接和保护第14.2.9条8柔性导管的长度、连接和接地第14.2.10条9导管和线槽在建筑物变形缝处的处理第14.2.11条10电线、电缆管内清扫和管口处理第15.1.3条11同一建筑物、构筑物内电线缘缘层颜色的选择第15.22条12线槽敷线第15.2.3条2．成套配电柜、控制柜、控制柜（屏、台）和动力、照明配电箱（盘）安装工程本表适用于10KV以下成套配电柜（盘）及动力开关柜、一般型式的控制器、主令控制器、磁力接触、磁力启动器（包括按钮）、自动开关、刀开关、熔断器、变阻器及电磁铁等安装工程，质量要求符合《建筑电气工程施工质量验收范》（GB50303－2002）规定。项目质量要求主控项目1金属框架的接地或接零第6.1.1条2手车抽出式柜的推拉和动、静触头检查第6.1.3条3成套配电柜的交接试验第6.1.4条4柜间线路绝缘电阻测试第6.1.6条5二次回路耐压试验第6.1.7条6电击保护和保护导体的截面积第6.1.2条.7直流屏试验第6.1.8条8箱（盘）内结线及开关动作等第6.1.9条一般项目1柜间或与基础型钢的连接第6.2.2条2柜间安装相互间接缝、成列盘面偏差检查第6.2.3条3柜内部检查试验第6.2.4条4柜间配线第6.2.6条5柜与其面板间可动部位的配线第6.2.7条6低压电器组合第6.2.5条7基础型钢安装允许偏差不直度（mm/m）≤1不水度（mm/全长）≤5一般项目六安供电公司电力...
