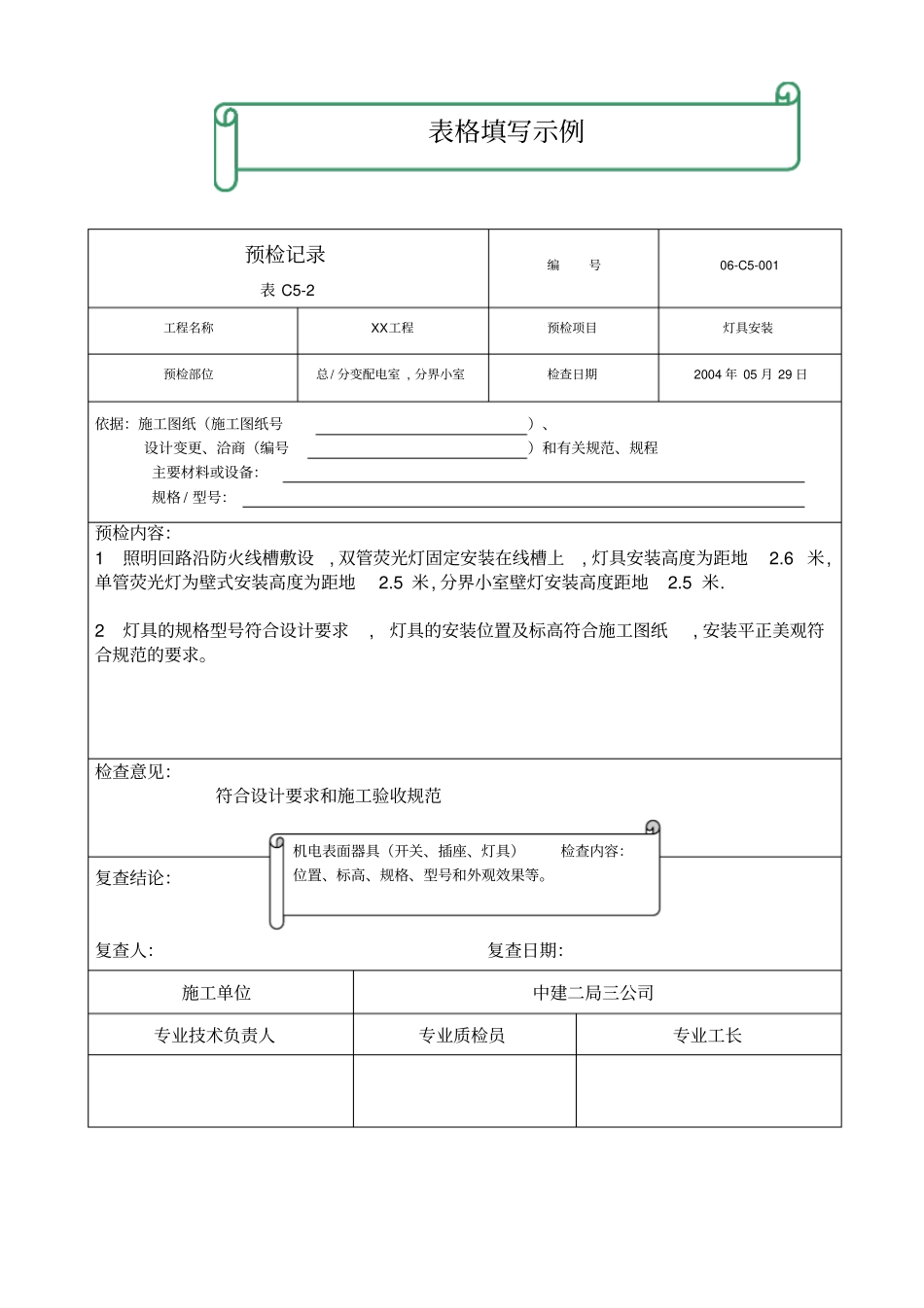

预检记录表C5-2编号06-C5-001工程名称XX工程预检项目灯具安装预检部位总/分变配电室,分界小室检查日期2004年05月29日依据：施工图纸（施工图纸号）、设计变更、洽商（编号）和有关规范、规程主要材料或设备：规格/型号：预检内容：1照明回路沿防火线槽敷设,双管荧光灯固定安装在线槽上,灯具安装高度为距地2.6米,单管荧光灯为壁式安装高度为距地2.5米,分界小室壁灯安装高度距地2.5米.2灯具的规格型号符合设计要求,灯具的安装位置及标高符合施工图纸,安装平正美观符合规范的要求。检查意见：符合设计要求和施工验收规范复查结论：复查人：复查日期：施工单位中建二局三公司专业技术负责人专业质检员专业工长机电表面器具（开关、插座、灯具）检查内容：位置、标高、规格、型号和外观效果等。表格填写示例预检记录表C5-2编号06-C5-001工程名称XX工程预检项目配电柜安装预检部位B4层人防检查日期2004年07月28日依据：施工图纸（施工图纸号）设计变更、洽商（编号）和有关规范、规程。主要材料或设备：规格/型号：预检内容：1.柜基础采用10#槽钢制作，刷两遍灰色防锈漆，规格600*500/800*500，安装位置符合图纸要求，水平度符合规范要求，接地连接牢固。2.配电柜与基础槽钢采用螺栓连接，水平度垂直度符合规范要求。3.采用300*100防火线槽与配电柜连接，位置正确连接牢固，接地可靠。检查意见：复查结论：复查人：复查日期：施工单位中建二局三公司专业技术负责人专业质检员专业工长设备的预检检查内容有：1.设备基础位置、混凝土强度、几何尺寸、预留孔、预埋件。2.设备的位置，变配电装置的检查电源进出口方向、电缆位置、高程等。3.配电箱高度凡超过1m，影响箱子开启的，若办有洽商降低安装高度，须在预检中体现。隐蔽工程检查记录表C5-1编号06-C5-001工程名称XX工程隐检项目照明配管隐检日期2003年04月13日隐检部位地下四层（墙、柱）轴线OB-F、5-14标高-15.5M隐检依据：施工图图号，设计变更/洽商(编号)及有关国家现行标准等。主要材料名称及规格/型号：隐检内容：1.管弯曲半径大于管外径的10倍，弯扁度小于管外径的0.1倍。2.采用通丝管箍连接，采用不小于4mm2的接地软线，采用专用接地管卡卡接做为跨接地线。3.管口光滑无毛刺，管入箱盒一管一孔，锁母内外固定牢固，管路用铁丝与钢筋绑扎固定，管路走向正确，管路保护层厚度大于15mm。申报人：检查意见：检查结论：复查结论：复查人：复查日期：年月日签字栏建设（监理）单位施工单位专业技术负责人专业质检员专业工长隐蔽工程检查记录表C5-1编号06-C5-001埋在结构内的各种电线导管检查内容：导管的品种、规格、位置、弯扁度、弯曲半径、连接、跨接地线、防腐、需焊接部位的焊接质量、管盒固定、管口处理、敷设情况、保护层及与其他管线的位置关系等。直埋电缆检查内容：电缆的品种和规格、弯曲半径、固定方法、固定间距、标识等。检查方法：敷设在混凝土内的线管随土建进度分墙体、顶板检查。工程名称XX工程隐检项目总等电位连接隐检日期2003年5月29日隐检部位地下一层外墙轴线OB-J、01-5标高-1.3m隐检依据：施工图图号，设计变更/洽商(编号)及有关国家现行标准等。主要材料名称及规格/型号：隐检内容：1.采用Φ12圆钢将外墙穿墙防水套管通过地下一层地板Φ32主筋与总配电室内的总等电位箱连接。在套管处预留出-40*4镀锌扁钢为穿墙套管内的钢管做总等电位。钢材有材质报告。2.圆钢焊接处焊接长度大于圆钢直径的6倍，双面施焊。扁钢焊接长度为其宽度2倍以上，且三面施焊。3.焊缝饱满均匀，无质量缺陷，药皮清理干净。申报人：检查意见：符合设计要求和施工规范规定。检查结论：复查结论：复查人：复查日期：签字栏建设（监理）单位施工单位专业技术负责人专业质检员专业工长隐蔽工程检查记录表C5-1编号06-C5-001工程名称XX工程隐检项目吊顶内电缆桥架安装隐检日期2004年05月23日接地极装置埋设：检查接地极的位置、间距、数量、材质、埋深、接地极的连接方法、连接质量、防腐情况。金属门窗与接地引下线的连接检查内容：连接材料的品种和规格，连接的位置和数量、连接的方法和质量等。利用结构钢筋做的避雷引下线检查内容：轴线位...
