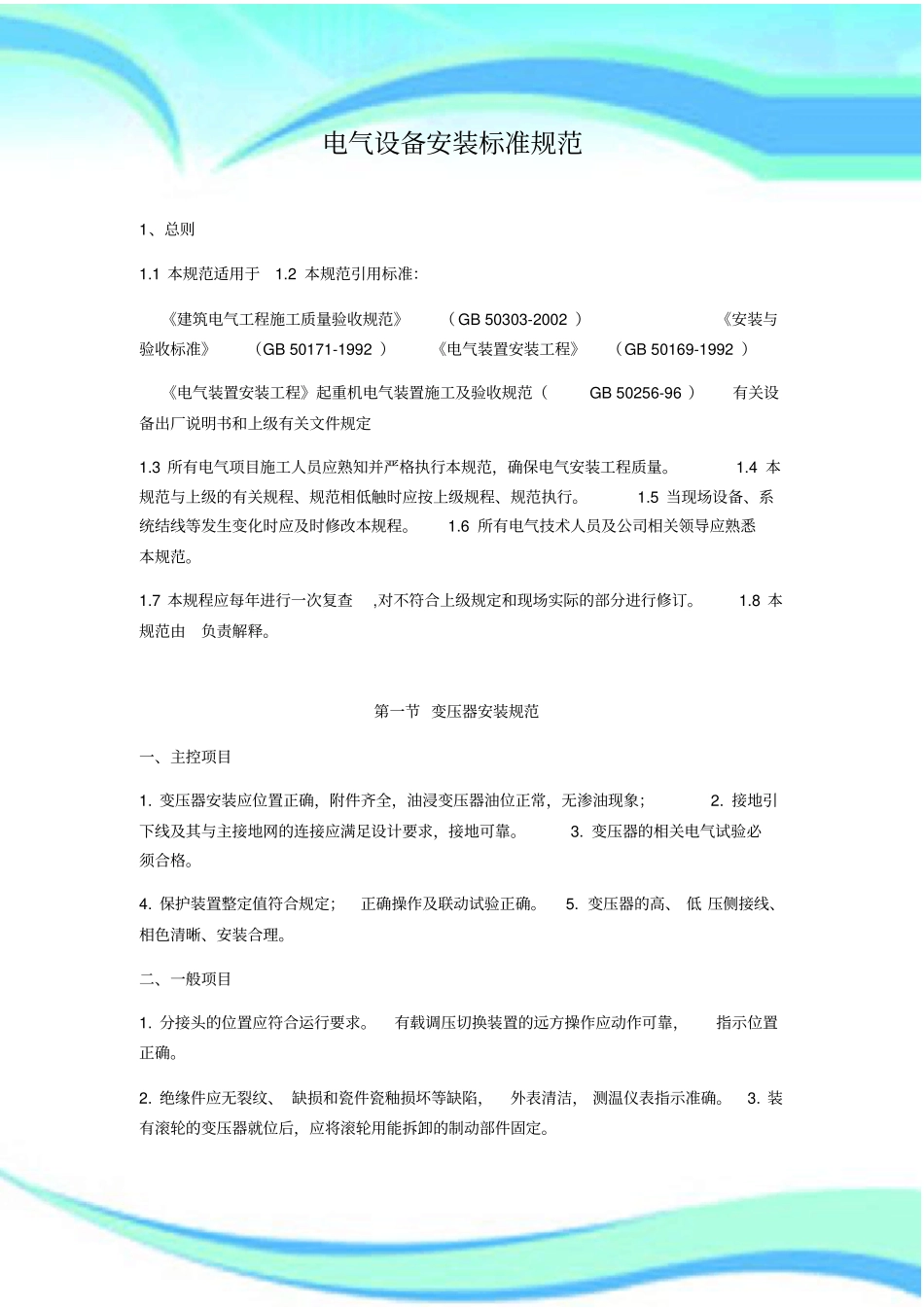

电气设备安装标准规范————————————————————————————————作者：————————————————————————————————日期：电气设备安装标准规范1、总则1.1本规范适用于1.2本规范引用标准：《建筑电气工程施工质量验收规范》（GB50303-2002）《安装与验收标准》（GB50171-1992）《电气装置安装工程》（GB50169-1992）《电气装置安装工程》起重机电气装置施工及验收规范（GB50256-96）有关设备出厂说明书和上级有关文件规定1.3所有电气项目施工人员应熟知并严格执行本规范，确保电气安装工程质量。1.4本规范与上级的有关规程、规范相低触时应按上级规程、规范执行。1.5当现场设备、系统结线等发生变化时应及时修改本规程。1.6所有电气技术人员及公司相关领导应熟悉本规范。1.7本规程应每年进行一次复查,对不符合上级规定和现场实际的部分进行修订。1.8本规范由负责解释。第一节变压器安装规范一、主控项目1.变压器安装应位置正确，附件齐全，油浸变压器油位正常，无渗油现象；2.接地引下线及其与主接地网的连接应满足设计要求，接地可靠。3.变压器的相关电气试验必须合格。4.保护装置整定值符合规定；正确操作及联动试验正确。5.变压器的高、低压侧接线、相色清晰、安装合理。二、一般项目1.分接头的位置应符合运行要求。有载调压切换装置的远方操作应动作可靠，指示位置正确。2.绝缘件应无裂纹、缺损和瓷件瓷釉损坏等缺陷，外表清洁，测温仪表指示准确。3.装有滚轮的变压器就位后，应将滚轮用能拆卸的制动部件固定。4.检查变压器铭牌上所列各项技术参数及产品附件与图纸上的型号、规格等相符；出厂资料、文件需齐全。5.变压器本身不应有机械损伤，箱盖螺栓应完整无缺，密封衬垫要求严密良好，无渗油现象。6.易损部件如套管、油位表、呼吸器、信号温度计、气体继电器等有无损坏现象。7.变压器顶盖上应无遗留杂物。8.储油柜、冷却装置等油系统上的阀门均应打开，且指示正确。9.变压器的基础轨道应水平；装有气体继电器的变压器，应使其顶盖沿气体继电器气流方向有1％~1.5％的升高坡度（制造厂规定不需安装坡度除外）。10.当与封闭母线连接时，其套管中心线与封闭母线中心线相等。11.油漆应完整、相色标志正确。三、应具备基本要求1.变压器在运行情况下，应能安全的查看储油柜和套管、油温、气体继电器，必要时应装设固定梯子。2.室内安装的变压器应有足够的通风，避免变压器温度过高。3.变压器的门应采用阻燃材料并上锁，门上应标明变压器的名称、编号及标示牌。4.油浸式电力变压器应按有关设计规程规定设置消防设施和事故储油设施，并保持完好状态。5.大中型变压器应有永久或临时性起吊钟罩设施及场地。第二节成套配电柜、控制柜(屏、台)和动力、照明配电箱（盘）安装规范一、主控项目1、柜、屏、台、箱、盘的金属框架及基础型钢必须接地（PE）可靠；装有电器的可开启门，门和框架的接地端子间应用裸编织线连接，且有标识。2、低压成套配电柜、控制柜(屏、台）和动力、照明配电箱（盘）应有可靠的电击保护。柜（屏、台、箱、盘）内保护导体应用裸露的连接外部保护导体的端子，当设计无要求时，柜（屏、台、箱、盘）内保护导体最小截面积不应小于附表5的规定。3、高压成套配电柜必须交接试验合格。4、中置柜的安装应符合下列要求：1)检查防止电气误操作的“五防”装置齐全，并动作灵活可靠。2)开关进出应灵活轻便，无卡阻、碰撞现象，相同型号的开关应能互换。3)开关在工作位置，动触头与静触头接触紧密，符合产品要求。4)开关和柜体间的二次回路连接插件应接触良好。5)安全隔离板应开启灵活，随开关的进出而相应动作。6)开关与柜体间的接地触头应接触紧密。7)电力电缆、控制电缆、通讯电缆等安装接线完毕、应做好孔洞的密封工作。5、抽屉式配电柜的安装应符合下列要求：1)抽屉推拉应灵活轻便，无卡阻、碰撞现象，抽屉应能互换。2)抽屉的机械联锁或电气联锁装置应动作正确可靠，断路器分闸后，隔离触头才能分开。3)抽屉与柜体间的二次回路连接插件应接触良好。4)抽屉与柜体间的接触及柜体、框架的接地应良好。6、柜、屏、台、箱、盘间...
