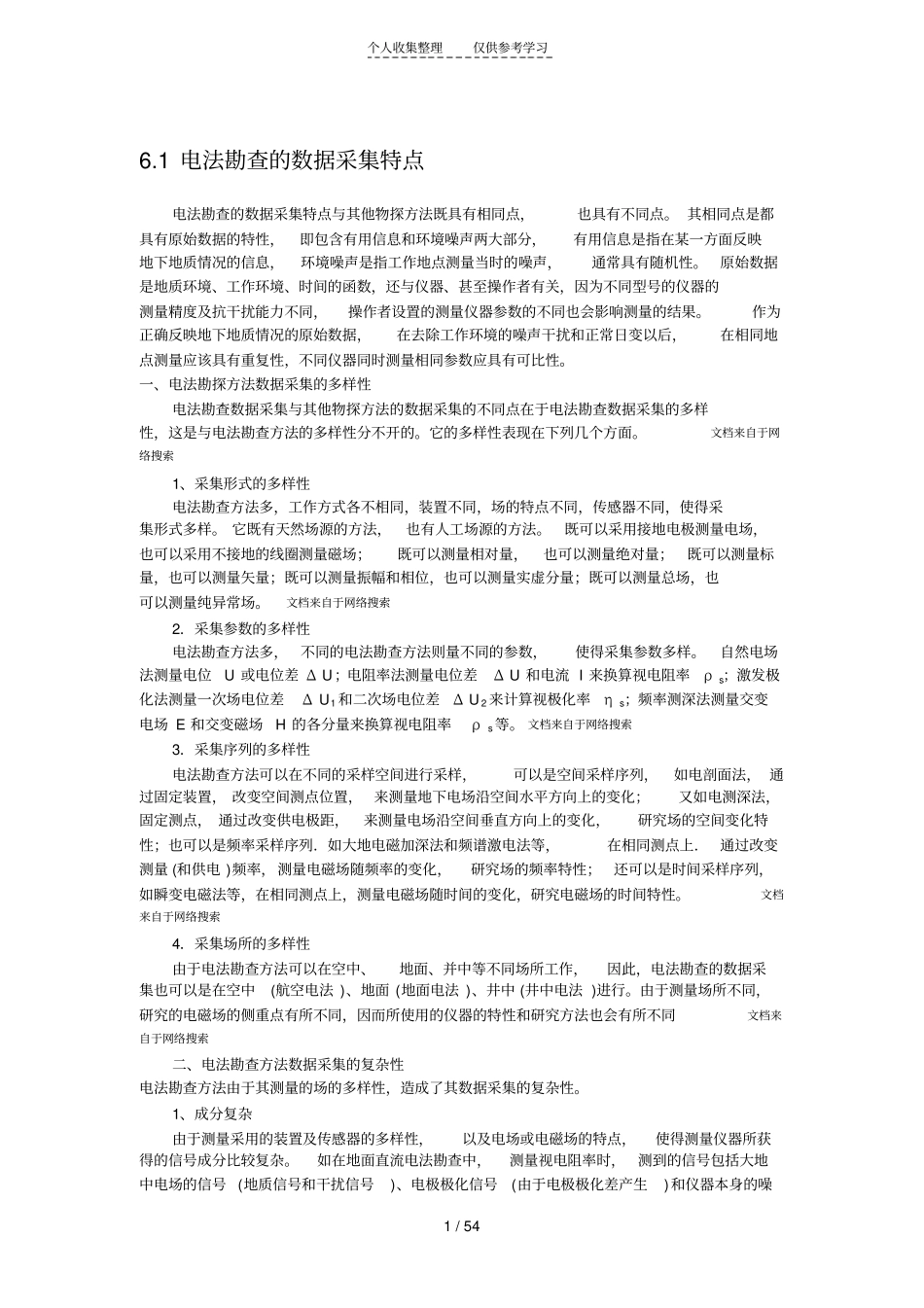

个人收集整理仅供参考学习1/546.1电法勘查的数据采集特点电法勘查的数据采集特点与其他物探方法既具有相同点，也具有不同点。其相同点是都具有原始数据的特性，即包含有用信息和环境噪声两大部分，有用信息是指在某一方面反映地下地质情况的信息，环境噪声是指工作地点测量当时的噪声，通常具有随机性。原始数据是地质环境、工作环境、时间的函数，还与仪器、甚至操作者有关，因为不同型号的仪器的测量精度及抗干扰能力不同，操作者设置的测量仪器参数的不同也会影响测量的结果。作为正确反映地下地质情况的原始数据，在去除工作环境的噪声干扰和正常日变以后，在相同地点测量应该具有重复性，不同仪器同时测量相同参数应具有可比性。一、电法勘探方法数据采集的多样性电法勘查数据采集与其他物探方法的数据采集的不同点在于电法勘查数据采集的多样性，这是与电法勘查方法的多样性分不开的。它的多样性表现在下列几个方面。文档来自于网络搜索1、采集形式的多样性电法勘查方法多，工作方式各不相同，装置不同，场的特点不同，传感器不同，使得采集形式多样。它既有天然场源的方法，也有人工场源的方法。既可以采用接地电极测量电场，也可以采用不接地的线圈测量磁场；既可以测量相对量，也可以测量绝对量；既可以测量标量，也可以测量矢量；既可以测量振幅和相位，也可以测量实虚分量；既可以测量总场，也可以测量纯异常场。文档来自于网络搜索2．采集参数的多样性电法勘查方法多，不同的电法勘查方法则量不同的参数，使得采集参数多样。自然电场法测量电位U或电位差ΔU；电阻率法测量电位差ΔU和电流I来换算视电阻率ρs；激发极化法测量一次场电位差ΔU1和二次场电位差ΔU2来计算视极化率ηs；频率测深法测量交变电场E和交变磁场H的各分量来换算视电阻率ρs等。文档来自于网络搜索3．采集序列的多样性电法勘查方法可以在不同的采样空间进行采样，可以是空间采样序列，如电剖面法，通过固定装置，改变空间测点位置，来测量地下电场沿空间水平方向上的变化；又如电测深法，固定测点，通过改变供电极距，来测量电场沿空间垂直方向上的变化，研究场的空间变化特性；也可以是频率采样序列．如大地电磁加深法和频谱激电法等，在相同测点上．通过改变测量(和供电)频率，测量电磁场随频率的变化，研究场的频率特性；还可以是时间采样序列，如瞬变电磁法等，在相同测点上，测量电磁场随时间的变化，研究电磁场的时间特性。文档来自于网络搜索4．采集场所的多样性由于电法勘查方法可以在空中、地面、并中等不同场所工作，因此，电法勘查的数据采集也可以是在空中(航空电法)、地面(地面电法)、井中(井中电法)进行。由于测量场所不同，研究的电磁场的侧重点有所不同，因而所使用的仪器的特性和研究方法也会有所不同文档来自于网络搜索二、电法勘查方法数据采集的复杂性电法勘查方法由于其测量的场的多样性，造成了其数据采集的复杂性。1、成分复杂由于测量采用的装置及传感器的多样性，以及电场或电磁场的特点，使得测量仪器所获得的信号成分比较复杂。如在地面直流电法勘查中，测量视电阻率时，测到的信号包括大地中电场的信号(地质信号和干扰信号)、电极极化信号(由于电极极化差产生)和仪器本身的噪个人收集整理仅供参考学习2/54声信号(由于仪器电路和器件的不稳定和电磁窜扰产生)。在进行激发极化法工作时，不同的仪器参数(供电时间、测量时刻等)都会影响测量结果。文档来自于网络搜索2．关系复杂在各物探方法中，电场和电磁场相对于重力场、磁力场和振动波场来说，更复杂一些。所测量的信号特性，除与地下地质体的特性和分布有关外，还与场源的性质、位置、方向、频率等有关。在电磁场中，电场和磁场是相互关联的，它们都是场源性质(电性源、磁性源)、空间、时间的函数。在进行数据采集和处理之前，必须明确知道这些关系，才能选择正确的数据采集方法和数据处理方法。文档来自于网络搜索三电法勘查方法数据采集的艰难性电法勘查方法的数据采集是在艰苦的野外环境下进行的再加上测量场的复杂及仪器制造技木所阻，使得数据采集非常艰难。文档来自于网络搜索1．干扰大由于野外条件恶劣，冉加...
