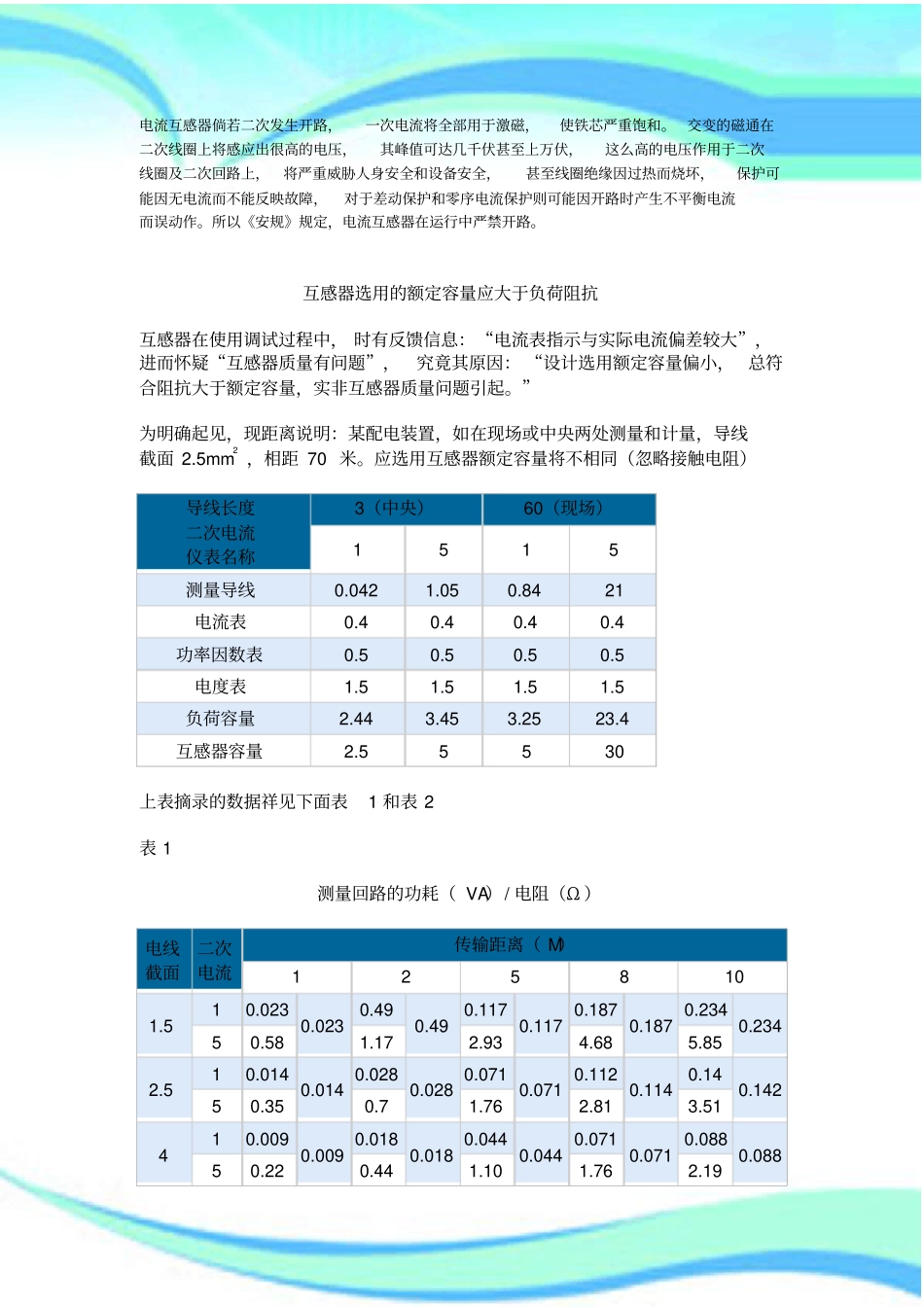

电流互感器的使用————————————————————————————————作者：————————————————————————————————日期：电流互感器倘若二次发生开路，一次电流将全部用于激磁，使铁芯严重饱和。交变的磁通在二次线圈上将感应出很高的电压，其峰值可达几千伏甚至上万伏，这么高的电压作用于二次线圈及二次回路上，将严重威胁人身安全和设备安全，甚至线圈绝缘因过热而烧坏，保护可能因无电流而不能反映故障，对于差动保护和零序电流保护则可能因开路时产生不平衡电流而误动作。所以《安规》规定，电流互感器在运行中严禁开路。互感器选用的额定容量应大于负荷阻抗互感器在使用调试过程中，时有反馈信息：“电流表指示与实际电流偏差较大”，进而怀疑“互感器质量有问题”，究竟其原因：“设计选用额定容量偏小，总符合阻抗大于额定容量，实非互感器质量问题引起。”为明确起见，现距离说明：某配电装置，如在现场或中央两处测量和计量，导线截面2.5mm2，相距70米。应选用互感器额定容量将不相同（忽略接触电阻）导线长度二次电流仪表名称3（中央）60（现场）1515测量导线0.0421.050.8421电流表0.40.40.40.4功率因数表0.50.50.50.5电度表1.51.51.51.5负荷容量2.443.453.2523.4互感器容量2.55530上表摘录的数据祥见下面表1和表2表1测量回路的功耗（VA）/电阻（Ω）电线截面二次电流传输距离（M）1258101.510.0230.0230.490.490.1170.1170.1870.1870.2340.23450.581.172.934.685.852.510.0140.0140.0280.0280.0710.0710.1120.1140.140.14250.350.71.762.813.51410.0090.0090.0180.0180.0440.0440.0710.0710.0880.08850.220.441.101.762.19610.0060.0060.0120.0120.0290.0290.4680.4680.0580.05850.150.290.731.171.461010.0040.0040.0070.0070.0180.0180.0280.0280.0350.03550.180.180.440.70.88表2常见仪表功耗一览表（参考值）仪表名称仪表型号每个电流线圈内阻（Ω）功耗（VA）个数数显电流表单相CL48、CL72、CL80、CL96、CL96B、CL42、CL46、CL16＜0.0015＜0.051三相CL72、CL80、CL96、CL423可编程数显表单相PZ72、PZ80、PZ96、PZ96B、PZ16、PZ42、PZ461三相PZ80、PZ96、PZ423熟显功率表CL72、CL80、CL96、CL96B、CL42、CL46、CL16PZ96、PZ42、PZ46、PZ162功能因数表1多功能电力仪表ACR系列3指针式电流表整流系42L、6L、63L、45L0.2-0.41电磁系1T1、63T0.6-1.21指整42L、6L、63L、45L0.25-0.1针式功率表流系623电动系1D5、63D＜6指针式功率因数表整流系42L、6L、63L、45L0.4-0.81电动系1D1＜6电度表单相DD8621-21三相三线DS862、864、DX865、8630.3-12三相四线862、864、DX862、8640.6-13BD系列电量变送器BD-AI（A13）＜0.0015＜0.051（3）BD-3P（4P）＜0.0015＜0.052（3）BD-3P/Q/I＜0.0015＜0.052BD-PF＜0.0015＜0.051附录2电工测量和计量仪表与互感器间准确级配置测量仪器通常电压表、电流表、功率表准确级为1.5~2.5级；频率表为0.5级；与仪表连接的分流器，附加电阻，电量变送器为0.5级。相配置的互感器准确级，如仅作电压，电流测量用，一般不低于1级，非重要回路电流表（2.5级），可使用3级；如组合使用，应不低于回路内仪表的最高准确级。计量仪表根据《电能计量装置管理规定》（DL448-91）的有关规定电能计量装置分类有功电能表准确级无功电能表准确级电压互感器准确级电流互感器准确级Ⅰ0.52.00.20.2或0.2sⅡ1.02.00.20.2或0.2sⅢ1.02.00.20.2或0.5sⅣ2.03.00.50.2或0.5s上表中电能计量装置分类系根据用电量和重要程度划分：电能计量装置分类月平均用电量变压器容量(kVA)发电机容量其他规定Ⅰ≥100≥2000（高压）≥10跨省电网Ⅱ≥10≥315（高压）≤10总厂用电线路Ⅲ≤10≤315（低压）省内电网110kV及以上有功电量平衡考核Ⅳ≤315（低压）企业内部指标分析用附录3为什么推荐选用规格为1A的电流互感器国际GB1208-1997《电流互感器》第4.2.2项中规定，额定二次电流标准值为1A、2A和5A，优先值为5A。当传输距离较大时，1A和5A相比有较多优点：◆线路功耗降低，线路功率与通过电流平方成正比，二次电流为1A的互感器和5A相比降低功...
