电液比例溢流阀1VIP免费

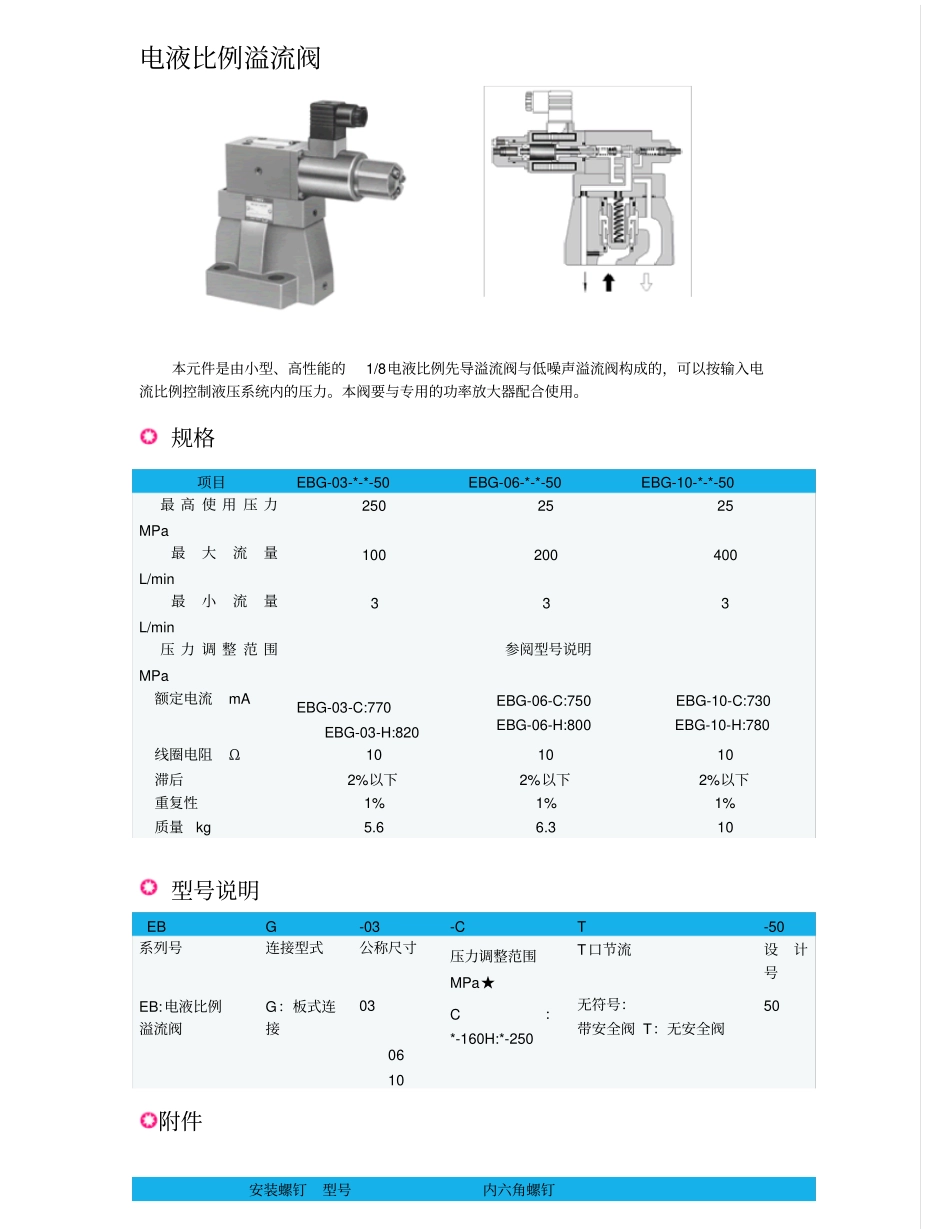

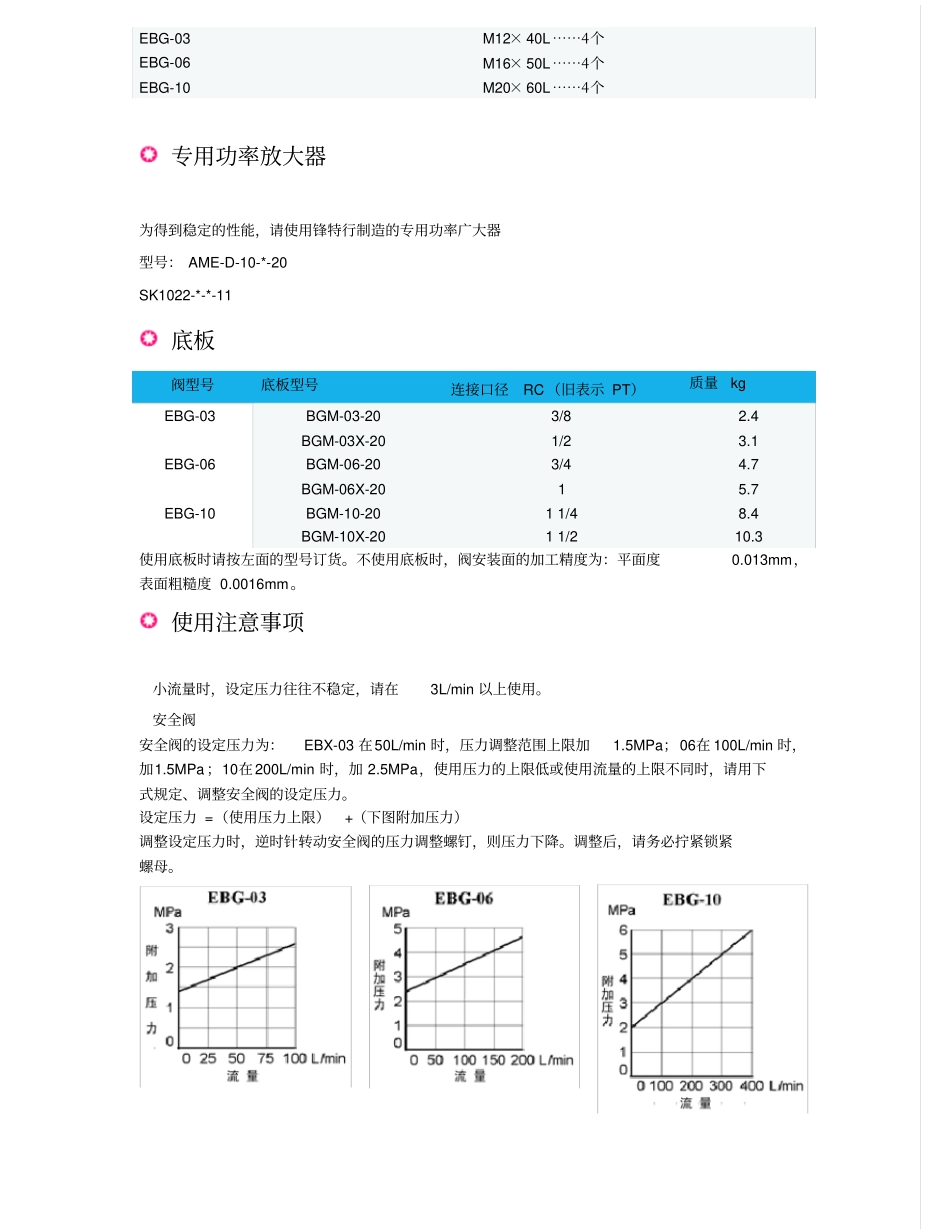

电液比例溢流阀本元件是由小型、高性能的1/8电液比例先导溢流阀与低噪声溢流阀构成的，可以按输入电流比例控制液压系统内的压力。本阀要与专用的功率放大器配合使用。规格项目EBG-03-*-*-50EBG-06-*-*-50EBG-10-*-*-50最高使用压力MPa2502525最大流量L/min100200400最小流量L/min333压力调整范围MPa参阅型号说明额定电流mAEBG-03-C:770EBG-03-H:820EBG-06-C:750EBG-06-H:800EBG-10-C:730EBG-10-H:780线圈电阻Ω101010滞后2%以下2%以下2%以下重复性1%1%1%质量kg5.66.310型号说明EBG-03-CT-50系列号连接型式公称尺寸压力调整范围MPa★T口节流设计号EB:电液比例溢流阀G：板式连接03C：*-160H:*-250无符号：带安全阀T：无安全阀500610附件安装螺钉型号内六角螺钉EBG-03M12×40L⋯⋯4个EBG-06M16×50L⋯⋯4个EBG-10M20×60L⋯⋯4个专用功率放大器为得到稳定的性能，请使用锋特行制造的专用功率广大器型号：AME-D-10-*-20SK1022-*-*-11底板阀型号底板型号连接口径RC（旧表示PT）质量kgEBG-03BGM-03-203/82.4BGM-03X-201/23.1EBG-06BGM-06-203/44.7BGM-06X-2015.7EBG-10BGM-10-2011/48.4BGM-10X-2011/210.3使用底板时请按左面的型号订货。不使用底板时，阀安装面的加工精度为：平面度0.013mm，表面粗糙度0.0016mm。使用注意事项小流量时，设定压力往往不稳定，请在3L/min以上使用。安全阀安全阀的设定压力为：EBX-03在50L/min时，压力调整范围上限加1.5MPa；06在100L/min时，加1.5MPa；10在200L/min时，加2.5MPa，使用压力的上限低或使用流量的上限不同时，请用下式规定、调整安全阀的设定压力。设定压力=（使用压力上限）+（下图附加压力）调整设定压力时，逆时针转动安全阀的压力调整螺钉，则压力下降。调整后，请务必拧紧锁紧螺母。底板型号ABCDEFGHJKLNPQEBG-0386601353.83.126.9149131238632269753.8EBG-03xEBG-0610878157043518015150106.55127.212166.7EBG-06xEBG-10126941682.65.741.322716195138.26230.215488.9EBG-10x型号STUVXYZabdefEBG-031947.5022.122.1322014.51117.5M12深203/8EBG-03x1/2EBG-063755.623.833.411.140252313.521M16深253/4EBG-06x1EBG-104276.231.844.512.750322817.526M20深2811/4EBG-10x11/2外形尺寸EBG-03-*-50带安全阀EBG-06-*-50带安全阀其它尺寸请参照“无安全阀型”EBG-03-*-T-50带安全阀EBG-06-*-T-50带安全阀型号ABCDEFEBG-03198.5118.653.840.27653.8EBG-06206.5120.566.742.19870型号GHJKLNQEBG-0326.911.121.510626.113.521EBG-063514261223617.526外形尺寸EBG-10-*-50带安全阀其它尺寸请参照“无安全阀”型EBG-10-*-T-50无安全阀特性曲线最低调整压力特性(粘度：30cStmm2/s)频率特性特性曲线阶跃响应特性（例）这一特性的值是阀单机的测定值，所以该特性因各系统不同而异。负荷容量：1ltr粘度：30cSt（mm2/s）粘度-压力特性流量-压力特性输入电流-压力特性密封件、先导阀表EBG-03、06、10先导阀一览表主阀型号先导阀型号EBG-03-C-50EDG-01V-C-1-PNT09-50EBG-03-H-50EDG-01V-H-1-PNT09-50EBG-03-C-T-50EDG-01V-C-PNT09-50EBG-03-H-T-50EDG-01V-H-PNT09-50EBG-06-C-50EDG-01V-C-1-PNT10-50EBG-06-H-50EDG-01V-H-1-PNT10-50EBG-06-C-T-50EDG-01V-C-PNT10-50EBG-06-H-T-50EDG-01V-H-PNT10-50EBG-10-C-50EDG-01V-C-1-PNT11-5003EBG-10-H-50EDG-01V-H-1-PNT11-5003EBG-10-C-T-50EDG-01V-C-PNT11-5003EBG-10-H-T-50EDG-01V-H-PNT11-5003注：先导阀的详细内容请参照电液比例先导溢流阀。密封件表件号零件名称零件型号数量EBG-03EBG-06EBG-1011O形圈JISB2401-1B-P32JISB2401-1B-P32JISB2401-1B-P42112O形圈JISB2401-1B-P28JISB2401-1B-P28JISB2401-1B-P28113O形圈JISB2401-1B-P9JISB2401-1B-P11JISB2401-1B-P9114O形圈JISB2401-1B-P9JISB2401-1B-P9JISB2401-1B-P9215O形圈AS568-024AS568-024AS568-128116O形圈JISB2401-1B-P18JISB2401-1B-P28JISB2401-1B-P322
