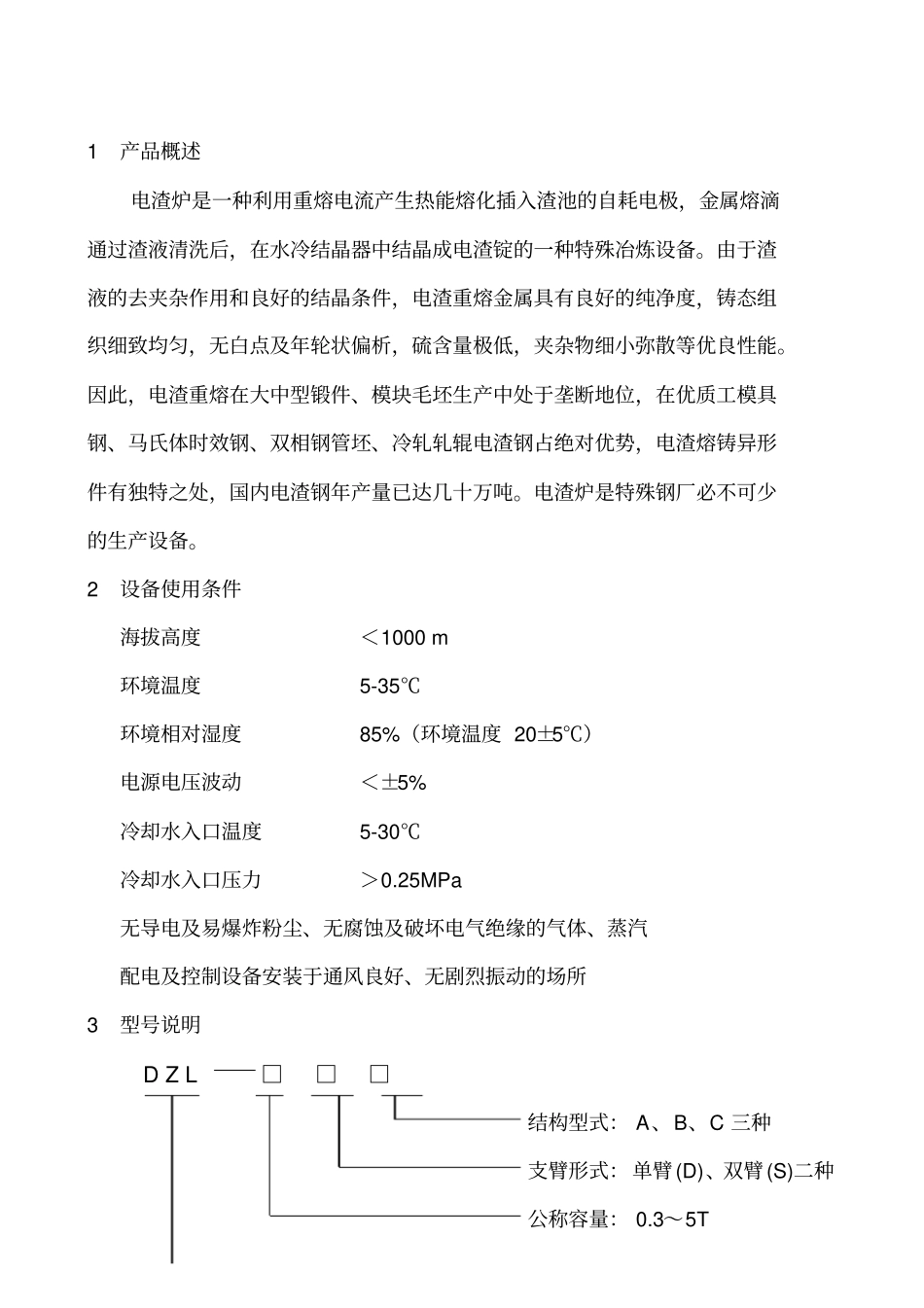

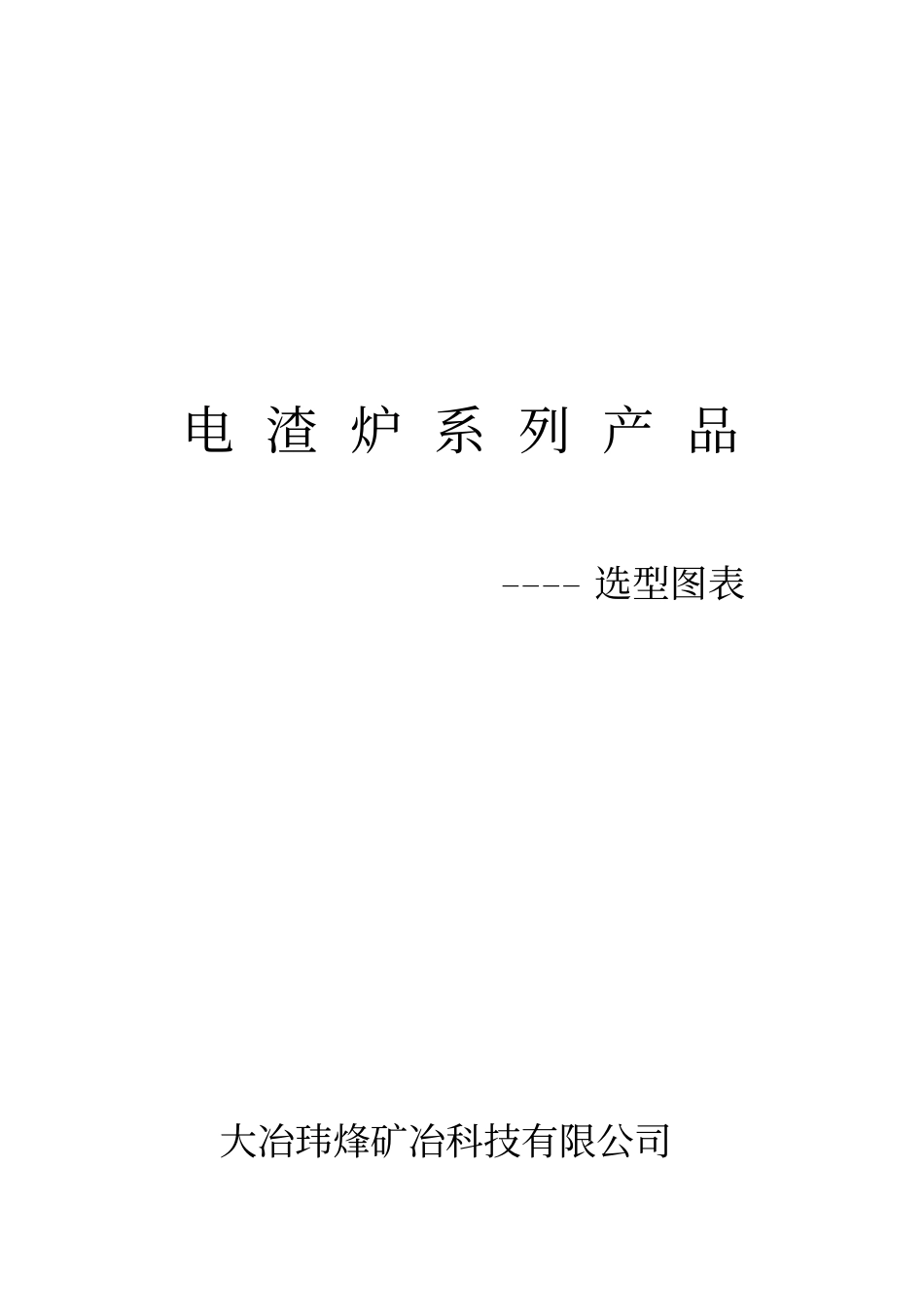

电渣炉系列产品————选型图表大冶玮烽矿冶科技有限公司1产品概述电渣炉是一种利用重熔电流产生热能熔化插入渣池的自耗电极，金属熔滴通过渣液清洗后，在水冷结晶器中结晶成电渣锭的一种特殊冶炼设备。由于渣液的去夹杂作用和良好的结晶条件，电渣重熔金属具有良好的纯净度，铸态组织细致均匀，无白点及年轮状偏析，硫含量极低，夹杂物细小弥散等优良性能。因此，电渣重熔在大中型锻件、模块毛坯生产中处于垄断地位，在优质工模具钢、马氏体时效钢、双相钢管坯、冷轧轧辊电渣钢占绝对优势，电渣熔铸异形件有独特之处，国内电渣钢年产量已达几十万吨。电渣炉是特殊钢厂必不可少的生产设备。2设备使用条件海拔高度＜1000m环境温度5-35℃环境相对湿度85%（环境温度20±5℃）电源电压波动＜±5%冷却水入口温度5-30℃冷却水入口压力＞0.25MPa无导电及易爆炸粉尘、无腐蚀及破坏电气绝缘的气体、蒸汽配电及控制设备安装于通风良好、无剧烈振动的场所3型号说明DZL□□□结构型式：A、B、C三种支臂形式：单臂(D)、双臂(S)二种公称容量：0.3～5T产品代号：电渣炉4电渣炉配置表图4.1.1A型单臂电渣炉配置表型式单臂双锭车型支臂单支臂运锭车两台上夹持器电动直顶式下夹持器电动上顶式支撑结构有配重有横臂升降传动装置快,慢速双电机驱动,电磁离合器切换,液压制动器,主丝杆装配变压器可选配磁调变压器,有载换压,无载换压变压器补偿柜磁调变压器配补偿电容柜,其他两种变压器无补偿柜高压开关柜750KVA以上变压器配真空开关,750KVA以下变压器配真空接触器.配备重瓦斯,轻瓦斯,过电流,油温过高信号保护系统调压自动控柜磁调变压器配调压自动控制柜,其他两种变压器配电动换压机构操作台包括调速自动控制系统自动控制系统配磁调变压器的电渣炉有冶炼电压自动控制系统,冶炼电流自动控制系统配有载换压,无载换压变压器的电渣炉只有冶炼电流自动控制系统炉前操作箱一只局部操作箱三只二次电流互器有横臂快速升降绕线型电机+频敏阻器横臂慢速升降交流变频调速二次短网铜排,柔性补偿器,裸铜软电缆(或水冷电缆),安装支架,绝缘夹板水冷系统上水排(总阀,分支阀,水压表)回水箱(回水管排,结晶器水温表)软,硬管道安装方式可根据厂房条件选择坑式,高架式安装方式4.1.2A型单臂电渣炉配置图A型单臂电渣炉结晶器运锭车下夹持器立柱丝杆横臂自耗电极上夹持器运锭车结晶器升降传动机构4.1.3B型单臂电渣炉配置表型式单臂单锭车型支臂单支臂运锭车一台上夹持器电动直顶式下夹持器无支撑结构有配重有横臂升降传动装置快,慢速双电机驱动,电磁离合器切换,液压制动器,主丝杆装配变压器可配磁调变压器,有载换压,无载换压变压器补偿柜磁调变压器配补偿电容柜,其他两种变压器无补偿柜高压开关柜750KVA以上变压器配真空开关,750KVA以下变压器配真空接触器.配备重瓦斯,轻瓦斯,过电流,油温过高信号保护系统调压自动控制柜磁调变压器配调压自动控制柜,其他两种变压器配电动换压机构操作台包括调速自动控制系统自动控制系统配磁调变压器的电渣炉有冶炼电压自动控制系统,冶炼电流自动控制系统配有载换压,无载换压变压器的电渣炉只有冶炼电流自动控制系统炉前操作箱一只局部操作箱两只二次电流互感器有横臂快速升降绕线型电机+频敏阻器横臂慢速升降交流变频调速二次短网铜排,柔性补偿器,裸铜软电缆(或水冷电缆),安装支架,绝缘夹板水冷系统上水排(总阀,分支阀,水压表)回水箱(回水管排,结晶器水温表)软,硬管道安装方式可根据厂房条件选择坑式,高架式安装方式4.1.4B型单臂电渣炉配置图B型单臂电渣炉铜排补偿电容柜开关柜变压器驱动装置立柱电缆丝杆运锭车结晶器自耗电极上夹持器横臂4.1.5C型单臂电渣炉配置表型式单臂单锭车型支臂单支臂运锭车一台上夹持器电动钳式下夹持器无支撑结构无配重无横臂升降传动装置快,慢速双电机驱动,电磁离合器切换,液压制动器,主丝杆装配变压器A,B,C型均可配磁调变压器,有载换压,无载换压变压器补偿柜磁调变压器配补偿电容柜,其他两种变压器无补偿柜高压开关柜750KVA以上变压器配真空开关,750KVA以下变压器配真空接触器.配备重瓦斯,轻瓦斯,过电流,油温过高信号保护系统调压自动控制柜磁调变压器配调压自动控制...
