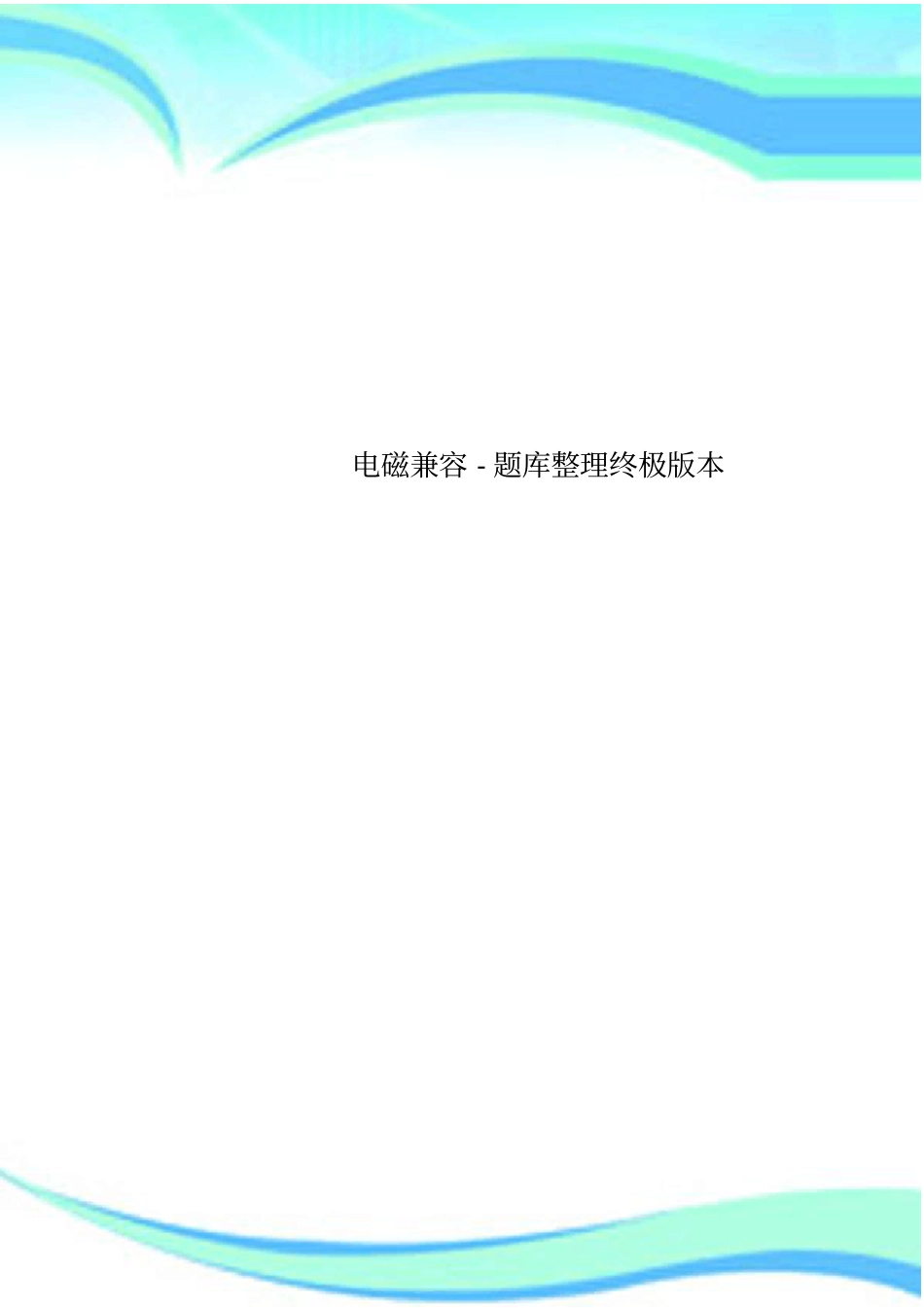

电磁兼容-题库终极版本VIP免费

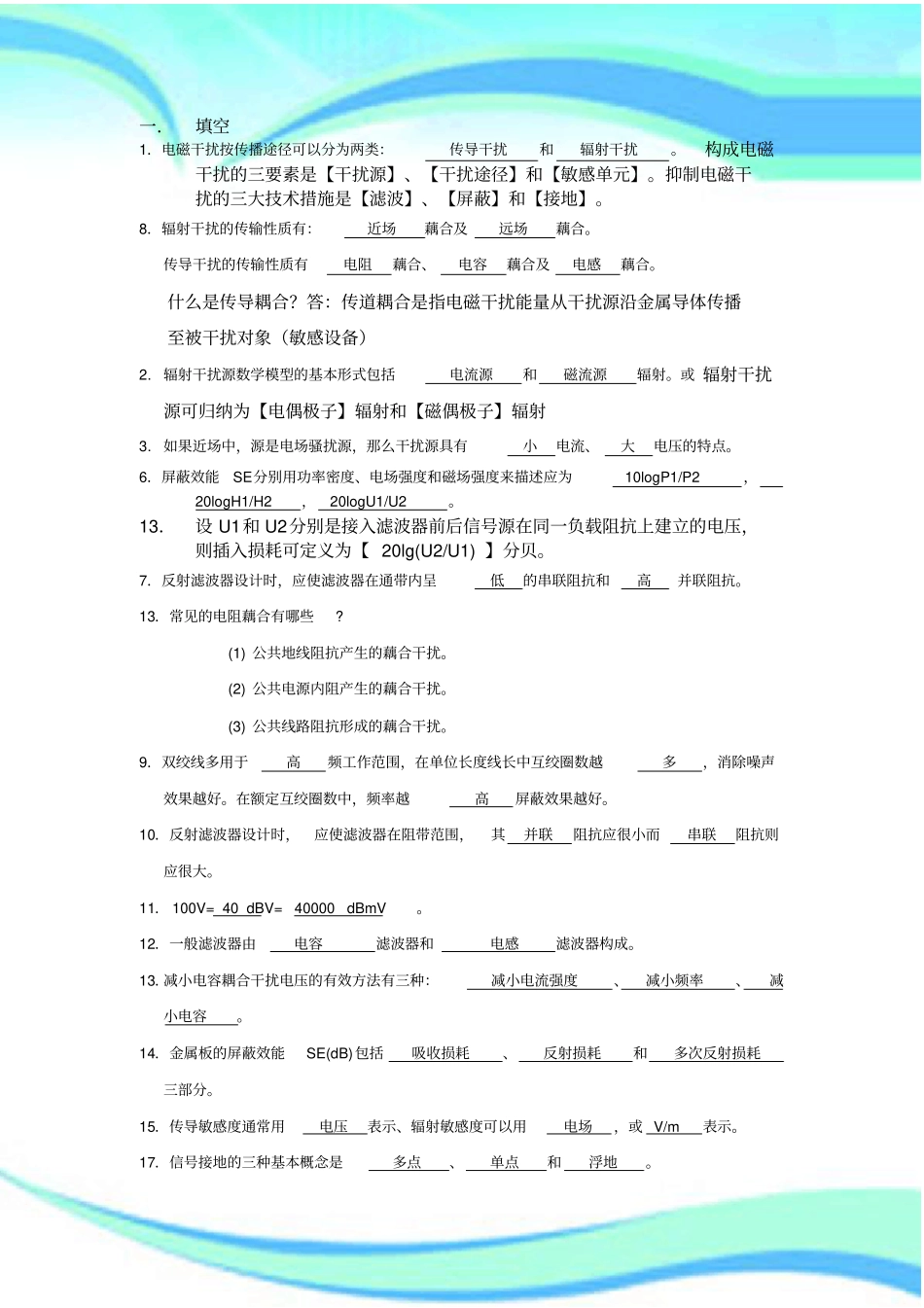

电磁兼容-题库整理终极版本2————————————————————————————————作者：————————————————————————————————日期：一．填空1．电磁干扰按传播途径可以分为两类：传导干扰和辐射干扰。构成电磁干扰的三要素是【干扰源】、【干扰途径】和【敏感单元】。抑制电磁干扰的三大技术措施是【滤波】、【屏蔽】和【接地】。8．辐射干扰的传输性质有：近场藕合及远场藕合。传导干扰的传输性质有电阻藕合、电容藕合及电感藕合。什么是传导耦合？答：传道耦合是指电磁干扰能量从干扰源沿金属导体传播至被干扰对象（敏感设备）2.辐射干扰源数学模型的基本形式包括电流源和磁流源辐射。或辐射干扰源可归纳为【电偶极子】辐射和【磁偶极子】辐射3.如果近场中，源是电场骚扰源，那么干扰源具有小电流、大电压的特点。6．屏蔽效能SE分别用功率密度、电场强度和磁场强度来描述应为10logP1/P2，20logH1/H2，20logU1/U2。13．设U1和U2分别是接入滤波器前后信号源在同一负载阻抗上建立的电压，则插入损耗可定义为【20lg(U2/U1)】分贝。7．反射滤波器设计时，应使滤波器在通带内呈低的串联阻抗和高并联阻抗。13．常见的电阻藕合有哪些?(1)公共地线阻抗产生的藕合干扰。(2)公共电源内阻产生的藕合干扰。(3)公共线路阻抗形成的藕合干扰。9．双绞线多用于高频工作范围，在单位长度线长中互绞圈数越多，消除噪声效果越好。在额定互绞圈数中，频率越高屏蔽效果越好。10．反射滤波器设计时，应使滤波器在阻带范围，其并联阻抗应很小而串联阻抗则应很大。11．100V=40dBV=40000dBmV。12．一般滤波器由电容滤波器和电感滤波器构成。13．减小电容耦合干扰电压的有效方法有三种：减小电流强度、减小频率、减小电容。14．金属板的屏蔽效能SE(dB)包括吸收损耗、反射损耗和多次反射损耗三部分。15．传导敏感度通常用电压表示、辐射敏感度可以用电场，或V/m表示。17．信号接地的三种基本概念是多点、单点和浮地。18．（1）静电的产生有摩擦、碰撞分离带电和感应带电。（2）术语解释：静电放电（答：静电放电是指静电积累到一定程度，产生很强的电场，找到合适的路径二产生的放电现象（3）静电放电需要满足三个要素，“不”属于静电放电三要素的是__P58__【三要素：积累一定电荷、放电途径、静电敏感器件（4）静电屏蔽必须具备完整的【屏蔽导体】和良好的【接地】。（5）CMOS集成芯片很容易受严重的__静电___影响19．硬件技术法、软件技术法、软硬件结合法是计算机电磁兼容性设计的三种方法，其中软件技术法是计算机电磁兼容性设计特有的方法。20．一般辐射源依其特性可分为电压源和电流源，电压源在近场为高阻抗场，电流源在近场为低阻抗场场，近场和远场的粗略划分为，当r0.15915λ时为远区场。辐射近区场场点与源点之间的距离及和干扰源的工作波长λ的关系是r＜0.15915λ22．6.瞬态干扰;时间很短，但幅值很大的电磁干扰。（针对雷击浪涌可采用哪些元器件）抑制瞬变骚扰的常用器件有压敏电阻、瞬态抑制二极管和放电管等。23.电磁兼容标志有中国的【CCC】标志、欧洲的【CE】标志和美国的【FCC】标志24、雷电的危害可以分为直击雷、感应雷和浪涌三种，感应雷又分为两种：静电感应雷和电磁感应雷25、在常用高性能4层PCB板中，有：电源层（VCC）、地线层（GND）、信号层1（SGN1）和信号层2（SGN2）共有4个布线层，VCC和GND层均可视为屏蔽层，并形成天然的去耦电容。从屏蔽功能需要和期间安装维护方便性考虑，一般把VCC和GND安排在2、3层26.在PCB布线中，合理布置“地线”很重要，通常数字地和模拟地需要_分开_布线(且尽量避免重叠以防止耦合)，然后再接于电源地，以免造成数字地的地线干扰信号串入模拟地27.印制导线的拐弯应成__圆角，因为直角或尖角在高频电路和布线密度高的情况下会影响电气性能。28.通常模拟电路工作于低频状态，对于这样的敏感电路，单点接地是最好的接地方式；但对于高速数字电路或高频模拟电路，高频电流是由接地噪声电压和数字电路布线区域的降压产生，宜优先选用__多点_接地29.PCB板的布线通常需遵守3W原则，一般表述为：走线间距间隔（...
