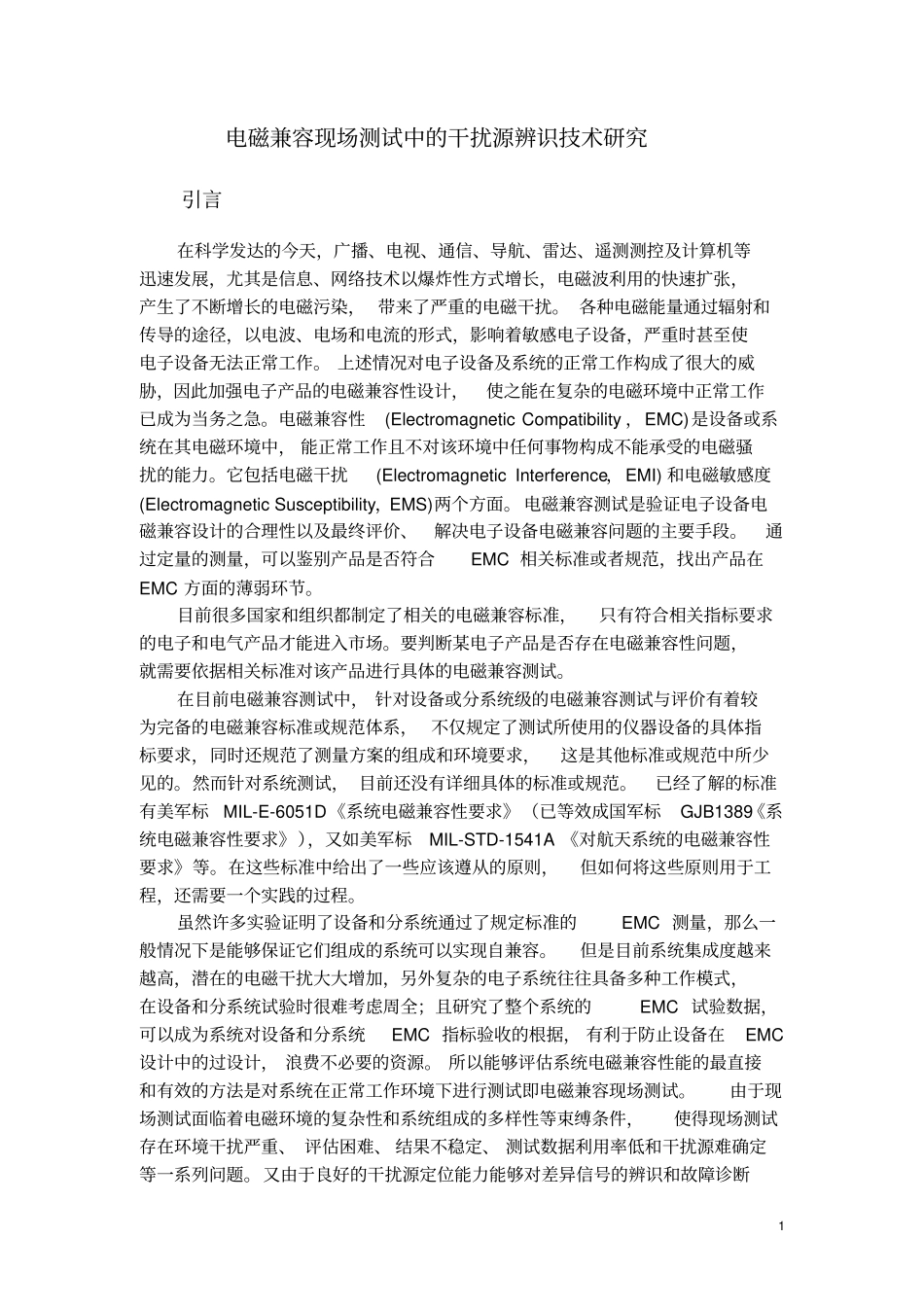

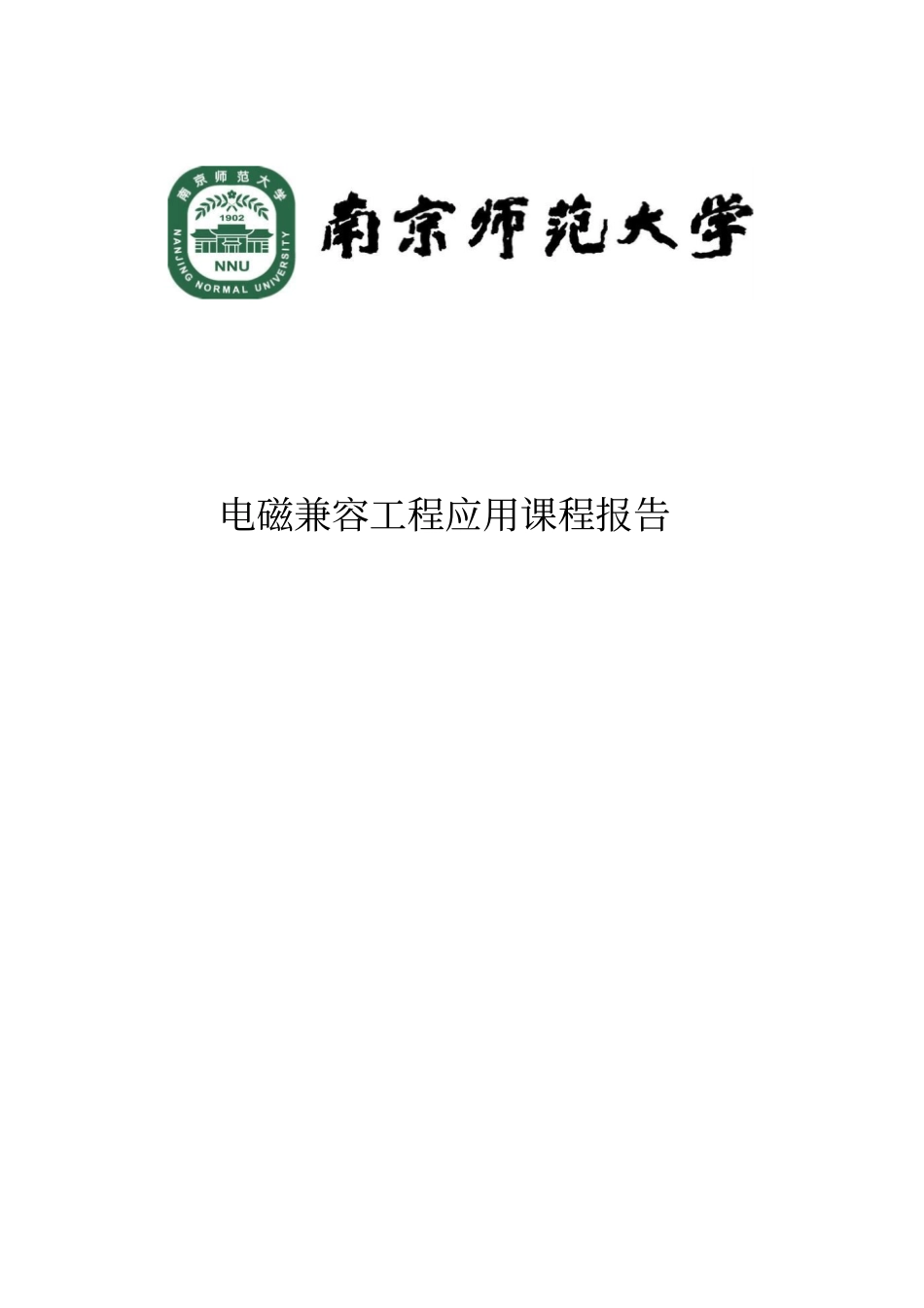

电磁兼容工程应用课程报告1电磁兼容现场测试中的干扰源辨识技术研究引言在科学发达的今天，广播、电视、通信、导航、雷达、遥测测控及计算机等迅速发展，尤其是信息、网络技术以爆炸性方式增长，电磁波利用的快速扩张，产生了不断增长的电磁污染，带来了严重的电磁干扰。各种电磁能量通过辐射和传导的途径，以电波、电场和电流的形式，影响着敏感电子设备，严重时甚至使电子设备无法正常工作。上述情况对电子设备及系统的正常工作构成了很大的威胁，因此加强电子产品的电磁兼容性设计，使之能在复杂的电磁环境中正常工作已成为当务之急。电磁兼容性(ElectromagneticCompatibility，EMC)是设备或系统在其电磁环境中，能正常工作且不对该环境中任何事物构成不能承受的电磁骚扰的能力。它包括电磁干扰(ElectromagneticInterference，EMI)和电磁敏感度(ElectromagneticSusceptibility，EMS)两个方面。电磁兼容测试是验证电子设备电磁兼容设计的合理性以及最终评价、解决电子设备电磁兼容问题的主要手段。通过定量的测量，可以鉴别产品是否符合EMC相关标准或者规范，找出产品在EMC方面的薄弱环节。目前很多国家和组织都制定了相关的电磁兼容标准，只有符合相关指标要求的电子和电气产品才能进入市场。要判断某电子产品是否存在电磁兼容性问题，就需要依据相关标准对该产品进行具体的电磁兼容测试。在目前电磁兼容测试中，针对设备或分系统级的电磁兼容测试与评价有着较为完备的电磁兼容标准或规范体系，不仅规定了测试所使用的仪器设备的具体指标要求，同时还规范了测量方案的组成和环境要求，这是其他标准或规范中所少见的。然而针对系统测试，目前还没有详细具体的标准或规范。已经了解的标准有美军标MIL-E-6051D《系统电磁兼容性要求》（已等效成国军标GJB1389《系统电磁兼容性要求》），又如美军标MIL-STD-1541A《对航天系统的电磁兼容性要求》等。在这些标准中给出了一些应该遵从的原则，但如何将这些原则用于工程，还需要一个实践的过程。虽然许多实验证明了设备和分系统通过了规定标准的EMC测量，那么一般情况下是能够保证它们组成的系统可以实现自兼容。但是目前系统集成度越来越高，潜在的电磁干扰大大增加，另外复杂的电子系统往往具备多种工作模式，在设备和分系统试验时很难考虑周全；且研究了整个系统的EMC试验数据，可以成为系统对设备和分系统EMC指标验收的根据，有利于防止设备在EMC设计中的过设计，浪费不必要的资源。所以能够评估系统电磁兼容性能的最直接和有效的方法是对系统在正常工作环境下进行测试即电磁兼容现场测试。由于现场测试面临着电磁环境的复杂性和系统组成的多样性等束缚条件，使得现场测试存在环境干扰严重、评估困难、结果不稳定、测试数据利用率低和干扰源难确定等一系列问题。又由于良好的干扰源定位能力能够对差异信号的辨识和故障诊断2提供依据，即提高干扰源的辨识能力对系统电磁兼容问题的评估以及电磁兼容故障诊断具有重要的参考意义，因此研究电磁兼容现场测试中的干扰源辨识技术具有重要的意义和工程应用价值。国内外发展状况国外对系统测试的研究开始的较早，在20世纪60年代美军便将系统的电磁兼容性设计和测试验证作为大型系统研究的重点。美国和西方发达国家的研究多集中于军用设备和系统，美国针对系统电磁环境效应问题制订了MIL-STD-46等标准来规范系统的电磁环境效应设计和测试。随着民用通信设备的大量使用和外界电磁环境的日益复杂，对民用设备和系统的电磁兼容研究随之展开。虚拟暗室技术是目前国外应用于现场测试的一种领先的电磁兼容测试方法。虚拟暗室测试理论是由MarinoJr.和MichaelA于2000年提出的。CASSPER就是一种典型的虚拟暗室系统。CASSPER最初是为美国空军研究所定制的虚拟暗室EMI测试系统，该系统即使在恶劣的电磁环境中，也能进行精确的电磁兼容测试，还能精确定位电磁干扰源，是一个兼具远场测试和近场定位的EMI测试设备。国内对电磁兼容现场测试的研究起步较晚，只有很少大学和研究所进行这方面的研究。国内对电磁兼容的研究多集中于部件和设备的电磁兼容研究和防护研究，电磁兼容测试主要针对于设备的故障诊断测...
