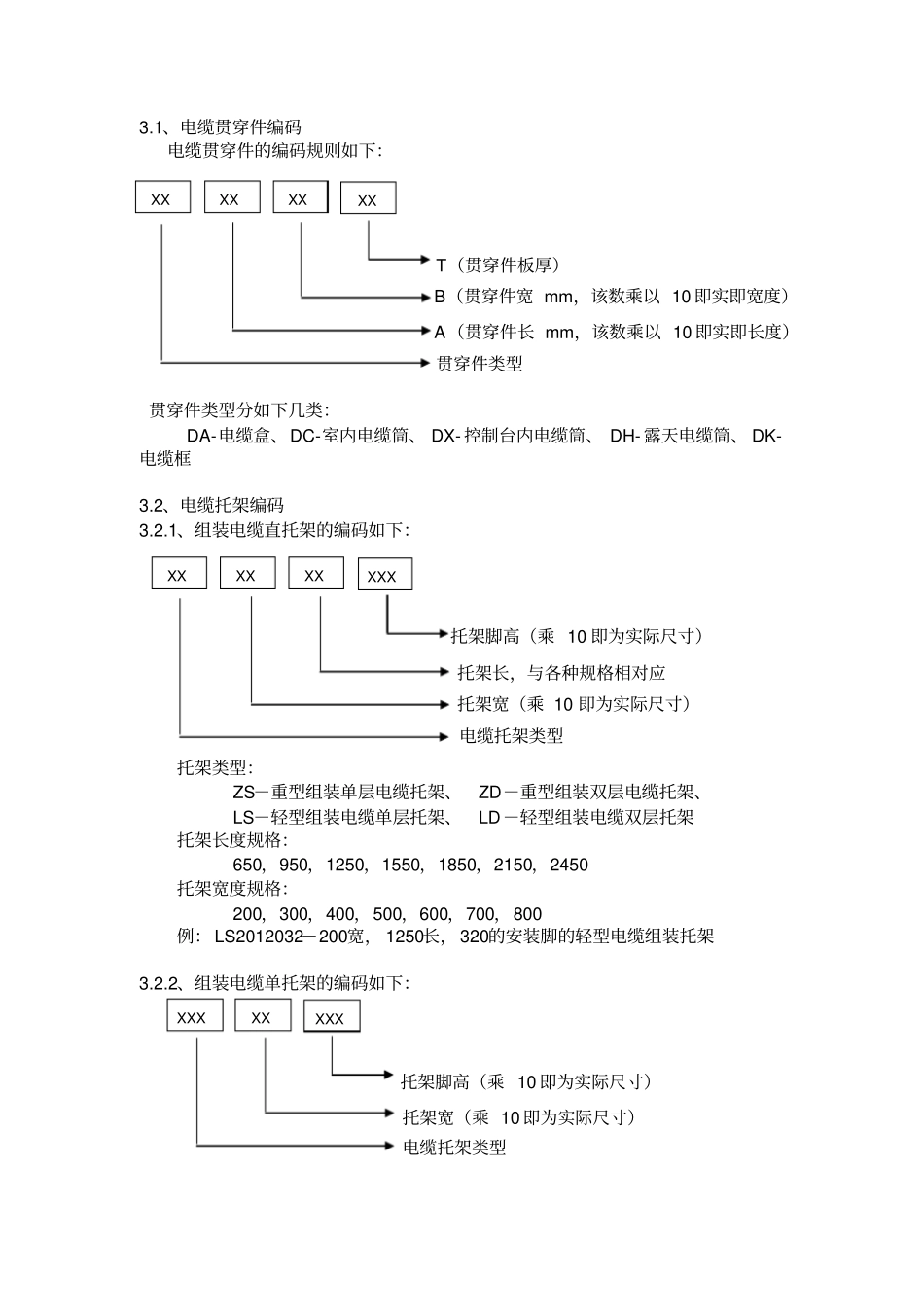

七、电气设计代码手册（暂定）本标准适用于本公司船舶产品生产设计阶段的编码。规定了电装零件编码构成形式、含义及使用范围等。一）电装代码总体构成说明：1、船号与船体定义的船号一致，详见《船体结构编码》；2、舾装代码常规舾装代码构成如下EP_PD11S分段/总段/区域代码/单元代码（见注3）阶段代码（见注2）专业代码（见注1）备注：注1：专业代码：P为管装，M为机装，E为电装，F为甲装，V为通风，A为居装注2：阶段代码：C（内场）、B（分段）、U（单元）、P（总段平台）、Z（坞内）、D（码头）六个阶段；注3：分段/总段代码详见《船体结构编码》，区域代码详见图1-1，单元代码为T+两位顺序号（数字01~09）；F1～F9G1～G9M1～M9J1～J9K1～K9L1～L9E1～E9B0C0A0图1-13、编码船号舾装代码电装代码命名3.1、电缆贯穿件编码电缆贯穿件的编码规则如下：贯穿件类型分如下几类：DA-电缆盒、DC-室内电缆筒、DX-控制台内电缆筒、DH-露天电缆筒、DK-电缆框3.2、电缆托架编码3.2.1、组装电缆直托架的编码如下：托架类型：ZS－重型组装单层电缆托架、ZD－重型组装双层电缆托架、LS－轻型组装电缆单层托架、LD－轻型组装电缆双层托架托架长度规格：650，950，1250，1550，1850，2150，2450托架宽度规格：200，300，400，500，600，700，800例：LS2012032－200宽，1250长，320的安装脚的轻型电缆组装托架3.2.2、组装电缆单托架的编码如下：T（贯穿件板厚）B（贯穿件宽mm，该数乘以10即实即宽度）A（贯穿件长mm，该数乘以10即实即长度）贯穿件类型XXXXXXXX托架脚高（乘10即为实际尺寸）托架宽（乘10即为实际尺寸）电缆托架类型托架脚高（乘10即为实际尺寸）托架长，与各种规格相对应托架宽（乘10即为实际尺寸）电缆托架类型XXXXXXXXXXXXXXXXX电缆托架类型：ZSD－重型组装电缆单层单托架、ZDD、重型组装电缆双层单托架LSD－轻型组装电缆单层单托架、LDD、轻型组装电缆双层单托架托架宽度规格：200，300，400，500，600，700，800例：LSD2050－200宽，500的安装脚的轻型电缆组装单层单托架3.3、扁钢编码FA类型的为冷库专用的扁钢FB类型的扁钢厚度为4FC类型的扁钢厚度为6例：FB305510－30宽，550长，100脚高的普通扁钢FA303005－30宽，300长，100脚高的冷库扁钢3.4、填料函编码填料函型式：DTH－焊接式填料函、DTG－管式填料函填料函规格：8、13、16、19、24、28、34、42、50、583.5、穿线管编码穿线管型式：DG－鹅形弯管、DP－直管穿线管填料函规格：8、13、16、19、24、28、34、42、50、58FXXXXXXX脚高（乘10即为实际尺寸）长度，有300和550两种宽度（乘10即为实际尺寸）类型，FA、FB、FC三种DXXXX填料函规格填料函型式DXXX匹配填料函规格穿线管型式3.6、设备支架编码设备型号或名称－采用厂家标准或系统图里的设备名称，各条船不尽相同。例：HC101-FBPD11S-FDN_CCD9-5_1说明：华东船厂101号船（42000DWT散货船），由电装负责的在PD11S分段上安装的CCD9-5白炽舱顶灯型式1的支架。二）设备中文英对照码SBDMSBM_CSBM_EA自动电话机AutomatictelephonesetA/D模数转换器A-DconverterAB报警铃AlarmbellAC集控室空调ECRairconditiomACJB房舱非水密分线盒Non-watertightbranchboxforaccom.lightACP天线耦合器AntennacouplerADR空气干燥器AirdryerAEX自动电话交换机ExchangerforautomatictelephoneAH汽笛AirhornAM放大器AmplifierANB卫通B天线AntennaforInmarsatBANC卫通C天线InmarsatCantennaAND中高频DSC天线MF/HFDSCantennaANR接收天线RXantennaANSS波段雷达天线SbandradarscannerANSL锚灯AnchorlightANTX组合电台发射天线TXantennaforGMDSSAP广播主单元Amplifierunitforpublicaddress支架序号（0~9））设备型号或名称设备基座FDN安装阶段－－－－工程号SBDMSBM_CSBM_EAVR自动电压调节器AutovoltageregulatorBC蓄电池充电器BatterychargerBCC压载水控制台BallastcontrolconsoleBCM土豆机BeancurdmachineBCP充放电板Batterycharging&dischargingpanelBL铃BellBR刹车BrakedeviceBRSW铜质开关BrassswitchBT蓄电池BatteryBZ蜂鸣器BuzzerCB接线盒ConnectionboxCHTL海图桌灯CharttablelightCOMP补偿器Compens...
