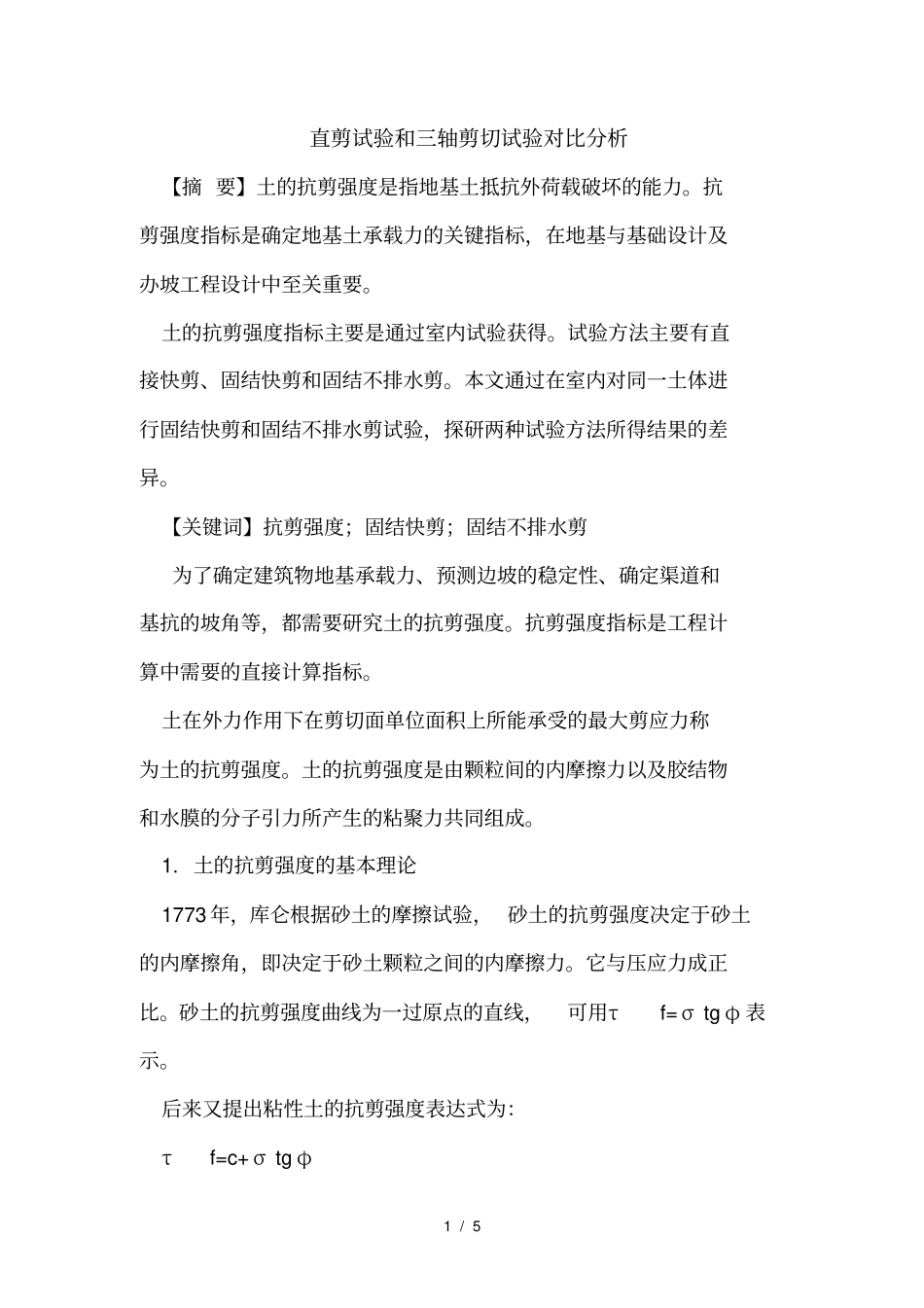

1/5直剪试验和三轴剪切试验对比分析【摘要】土的抗剪强度是指地基土抵抗外荷载破坏的能力。抗剪强度指标是确定地基土承载力的关键指标，在地基与基础设计及办坡工程设计中至关重要。土的抗剪强度指标主要是通过室内试验获得。试验方法主要有直接快剪、固结快剪和固结不排水剪。本文通过在室内对同一土体进行固结快剪和固结不排水剪试验，探研两种试验方法所得结果的差异。【关键词】抗剪强度；固结快剪；固结不排水剪为了确定建筑物地基承载力、预测边坡的稳定性、确定渠道和基抗的坡角等，都需要研究土的抗剪强度。抗剪强度指标是工程计算中需要的直接计算指标。土在外力作用下在剪切面单位面积上所能承受的最大剪应力称为土的抗剪强度。土的抗剪强度是由颗粒间的内摩擦力以及胶结物和水膜的分子引力所产生的粘聚力共同组成。1.土的抗剪强度的基本理论1773年，库仑根据砂土的摩擦试验，砂土的抗剪强度决定于砂土的内摩擦角，即决定于砂土颗粒之间的内摩擦力。它与压应力成正比。砂土的抗剪强度曲线为一过原点的直线，可用τf=σtgφ表示。后来又提出粘性土的抗剪强度表达式为：τf=c+σtgφ2/5式中：τf——土的抗剪强度，kpa；σ——作用于剪切面上的法向应力，kpa；φ——土的内摩擦角，（°）c——土的粘聚力，kpa。据库伦定律求土的抗剪强度指标是很简单。但由于土的抗剪强度受许多因素影响，如试验时的排水条件、试样的受压历史、剪切的速度、仪器的类型和操作方法等，所以c、φ值随着影响因素的不同而异，实际上，它是表示在一定条件下的抗剪强度。2.试验方法对比2.1固结快剪。试验仪器采用直接剪刀切仪。首先将制备好的3～4个高2cm面积30cm2的圆柱形土体分别置于剪切盒内，使其承受一定的竖向压力σ下排水，待固结稳定后快速施加水平剪应力使其剪破，在剪应力施加过程中记录下剪应力的峰值强度，若未出现峰值取剪位移为4mm相对应的剪应力作为它的抗剪强度（一般最大位移为试样直径的1/15～1/10。对于直径61.8mm的试样，其最大剪切位移为4～6mm，所以规定取剪切位移为4mm对应的剪应力为抗剪强度值。同时要求试验的剪切位移达6mm）。2.2固结不排水剪。试验仪器采用三轴压缩仪。首先将3～4个制备好的高8cm面积12cm2的圆柱形土体在周围压力σ3下排水，待固结稳定后，开始剪切，过程中按一定变形量测记测力计、轴向变形和孔隙水压3/5力，剪切至轴向变形量达15%～20%停止试验。然后根据三轴压缩试验结果绘制某一σ3下的主应力差(σ1～σ3)与轴向应变的关系曲线，以曲线峰值(σ1～σ3)作为该给定σ3下的极限应力圆的直径。如果曲线未出现峰值则取轴向应变为15%对应的主应力差为极限应力圆的直径。根据不同的围压σ3下的试验结果确定抗剪强度。3.试验结果对比本次对比试验的土样选自武汉某工程，分别对不同的土性做了对比试验，每种土性选取具代表性土样6个。粉土试验结果列于表1。内聚力最小差值1.4，最大差值10.7；内摩擦角最小差值9.4，最大差值11.6。粉质粘土的试验结果列于表2。粉质粘土内聚力最小差值1.5，最大差值4.2；内摩擦角最小差值2.1，最大差值11.3。粘土试验结果列于表3。粘土内聚力最小差值2.4，最大差值7.4；内摩擦角最小差值3.7，最大差值12.3。由表3中数据可以看出直前剪固结快剪试验比三轴固结不排水剪试验所得的内聚力偏小1.4～10.7kn/m2（个别数据偏大），其中粉质粘土差异最小，粉土差异最大。内摩擦角偏小2.1°～12.3°，其中粉质粘土和粘土差异较小，粉土差异最大。表4按土类分别列出了两种试验方法所得的抗剪强度参数平均值。4.试验结果分析直接剪切试验的优点：仪器构造简单，操作方便。4/5直接剪切试验的缺点：剪切过程中，试样内应力分布不均，试样的密度与含水率不易控制，有效剪切面在试验过程中逐渐变小。而且由于剪切面是预先指定的，在客观上往往与土样的软弱面不合，不是实际的剪切面。三轴压缩试验与直接剪切试验相比具有以下优点：能控制试样排水条件，受力状态明确，可以控制大小主应力，剪切面不固定，能准确地测定土的孔隙压力及体积变化。三轴压缩试验缺点：主应力方向固定不变，试验在轴对称情况下进行，这些与工程实际情况有所不同。不...
