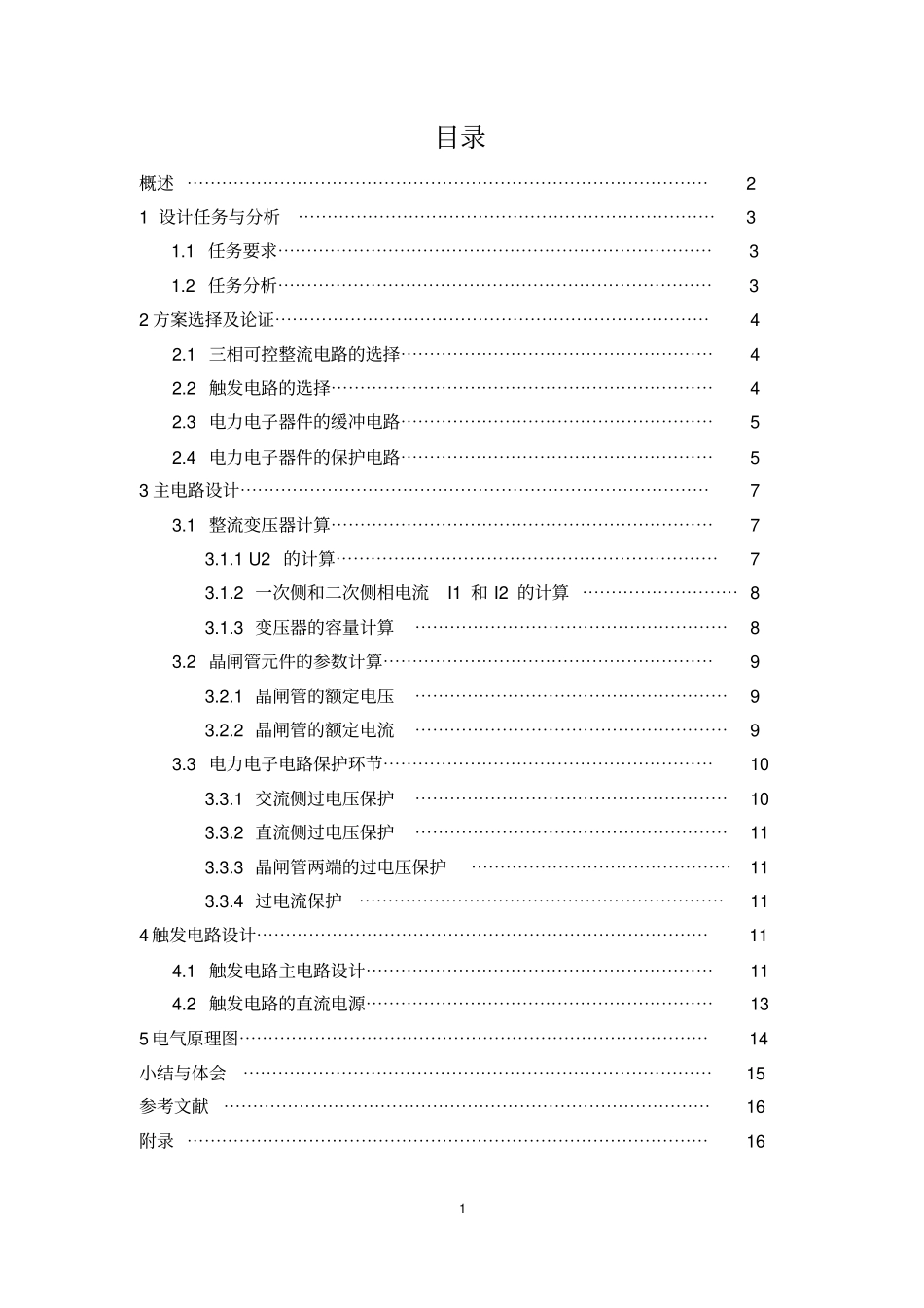

1目录概述⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯21设计任务与分析⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯31.1任务要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯31.2任务分析⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯32方案选择及论证⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯42.1三相可控整流电路的选择⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯42.2触发电路的选择⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯42.3电力电子器件的缓冲电路⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯52.4电力电子器件的保护电路⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯53主电路设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯73.1整流变压器计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯73.1.1U2的计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯73.1.2一次侧和二次侧相电流I1和I2的计算⋯⋯⋯⋯⋯⋯⋯⋯⋯83.1.3变压器的容量计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯83.2晶闸管元件的参数计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯93.2.1晶闸管的额定电压⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯93.2.2晶闸管的额定电流⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯93.3电力电子电路保护环节⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯103.3.1交流侧过电压保护⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯103.3.2直流侧过电压保护⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯113.3.3晶闸管两端的过电压保护⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯113.3.4过电流保护⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯114触发电路设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯114.1触发电路主电路设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯114.2触发电路的直流电源⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯135电气原理图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯14小结与体会⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯15参考文献⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯16附录⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯162摘要直流电动机具有良好的起动和制动性能，广泛应用于机械、纺织、冶金、化工、轻工等工业系统。随着电力电子技术的发展，晶闸管在直流电动机的调速系统中得到广泛应用。晶闸管直流电动机调速系统，可实现电动机的无级调速，具有调节范围宽，控制精度高，使用寿命长、成本低等优点。正确掌握晶闸管直流电动机调速系统的设计方法，对系统的可靠运行及应用有重大意义。本设计以晶闸管直流电动机调速装置为主，介绍了系统的各个部件的组成及主要器件的参数计算。调速装置以可控整流电路作为直流电源，把交流电变换成大小可调的单一方向直流电。通过改变触发电路所提供的触发脉冲送出的早晚来改变直流电压的平均值。关键词：可控整流晶闸管触发电路保护电路3直流电动机调速系统设计1设计任务与分析1.1任务要求初始条件：输入交流电源：三相380V，频率50Hz。要求完成的主要任务:设计直流电动机采用调压方式的调速可控整流电源，要求达到：1、采用晶闸管可控整流电路。2、直流输出0～100V，直流输出额定电流50A。3、设计出完整的调压调速电路。4、完成总电路设计和晶闸管额定电压和电流设计。1.2任务分析无论直流电机还是交流电机，在改变他们的输入电压时，电机的转速将随之改变，调节电机的输入电压控制电机转速，称为调压调速。调压和调速系统的差异就是所控制的对象和目标不一样。直流电动机调速系统框图如图1所示。由图可知，本系统由给定电压、触发电路、晶闸管整流等环节组成。直流电动机的调速采用开环工作方式，调节给定电压，即可调节触发电路的控制电压，从而调节晶闸管的触发角，实现调相调压，控制电动机的转速。电动机的转速由外部给定的电压决定，实现了电动机的调压调速。图1直流电动机调速系统框图42方案选择及论证2.1三相可控整流电路的选择当整流负载容量较大，或要求直流电压脉动较小时，应采用三相整流，其交流侧由三相电...
