直流电机闭环调速系统设计综述VIP免费

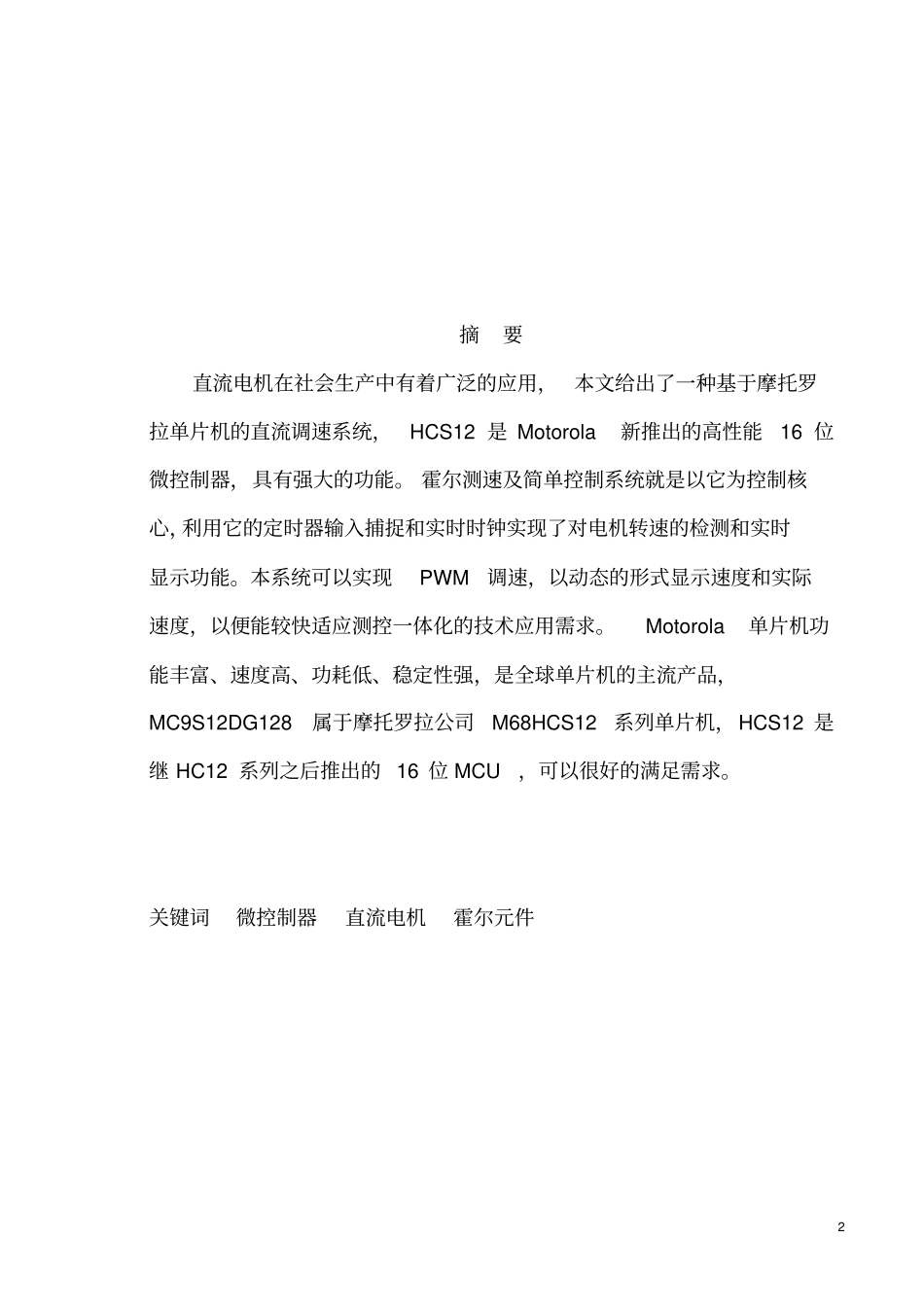

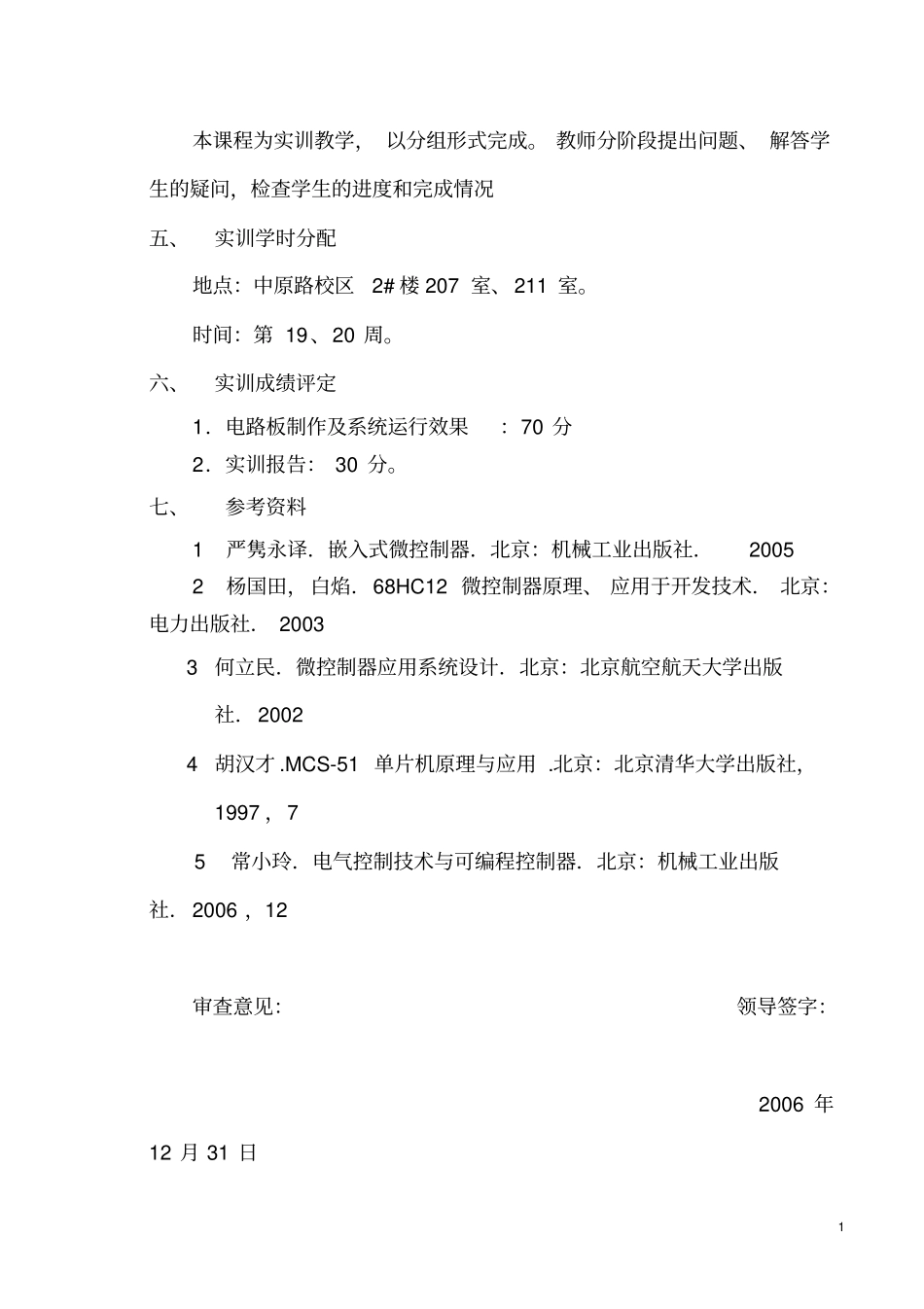

《自动化系统综合实训》任务书――――题目：直流电机闭环调速系统设计一、实训的目的及任务1.实训的目的《自动化系统综合实训》作为自动化专业本科生的一门综合性实践性课程，应用已学的计算机、模拟数字电路、微控制器原理、传感器技术、可编程控制器技术、工业过程控制技术等知识，进行综合实践的训练，培养学生独立思考、独立解决问题的能力，努力开拓学生的知识面和创造力。2.实训的任务本实践环节主要以51、HCS12微控制器和PIC为主要应用对象，学习速度、位置等系统的实验制作方法，熟悉实验制作和程序过程，并能以动态的形式进行实时显示，以便能较快适应测控一体化的技术应用需求。二、实训的内容与要求学生独立的实验制作直流电机闭环调速系统，实现PWM调速、LED显示设定速度和实际速度。三、实训可提供的材料包括：霍尔元件、直流电动机、、按键开关、电路基板电阻电容若干、焊锡、核心实验板、FREESCALE实验器材及软件等其他耗材。使用仪器：稳压电源，万用表，实验工具箱（创新或电工实验室可提供）。四、实训模式1本课程为实训教学，以分组形式完成。教师分阶段提出问题、解答学生的疑问，检查学生的进度和完成情况五、实训学时分配地点：中原路校区2#楼207室、211室。时间：第19、20周。六、实训成绩评定1．电路板制作及系统运行效果：70分2．实训报告：30分。七、参考资料1严隽永译．嵌入式微控制器．北京：机械工业出版社．20052杨国田，白焰．68HC12微控制器原理、应用于开发技术．北京：电力出版社．20033何立民．微控制器应用系统设计．北京：北京航空航天大学出版社．20024胡汉才.MCS-51单片机原理与应用.北京：北京清华大学出版社，1997，75常小玲．电气控制技术与可编程控制器．北京：机械工业出版社．2006，12审查意见：领导签字：2006年12月31日2摘要直流电机在社会生产中有着广泛的应用，本文给出了一种基于摩托罗拉单片机的直流调速系统，HCS12是Motorola新推出的高性能16位微控制器，具有强大的功能。霍尔测速及简单控制系统就是以它为控制核心，利用它的定时器输入捕捉和实时时钟实现了对电机转速的检测和实时显示功能。本系统可以实现PWM调速，以动态的形式显示速度和实际速度，以便能较快适应测控一体化的技术应用需求。Motorola单片机功能丰富、速度高、功耗低、稳定性强，是全球单片机的主流产品，MC9S12DG128属于摩托罗拉公司M68HCS12系列单片机，HCS12是继HC12系列之后推出的16位MCU，可以很好的满足需求。关键词微控制器直流电机霍尔元件3目录1引言⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯42系统总体设计方案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯42.1直流电机的基本结构⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯53元器件的选择与说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯53.1微控制器的选择⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯53.2霍尔元件的选择⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯64硬件电路设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯74.1电机驱动电路和反馈电路设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯74.2显示电路设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯75系统软件设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯845.1系统程序设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯106系统调试⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯107总结⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯118参考文献⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯129附录1⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1310附录2⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯161引言直流电机应用广泛，具有宽广的调速范围，较强的过载能力和较大的起动转矩等特点，广泛应用于对起动和调速要求较高的生产机械，如电力机车、内燃机车、工矿机车、城市电车、电梯、轧钢机等的拖动电机。MC9S12DG128是美国MOTOROLA推出的一款中档16BIT嵌入式微控制器，以CPU12为核心，丰富的内部资源和外部接口资源可以满足各种ECU数据的处...
