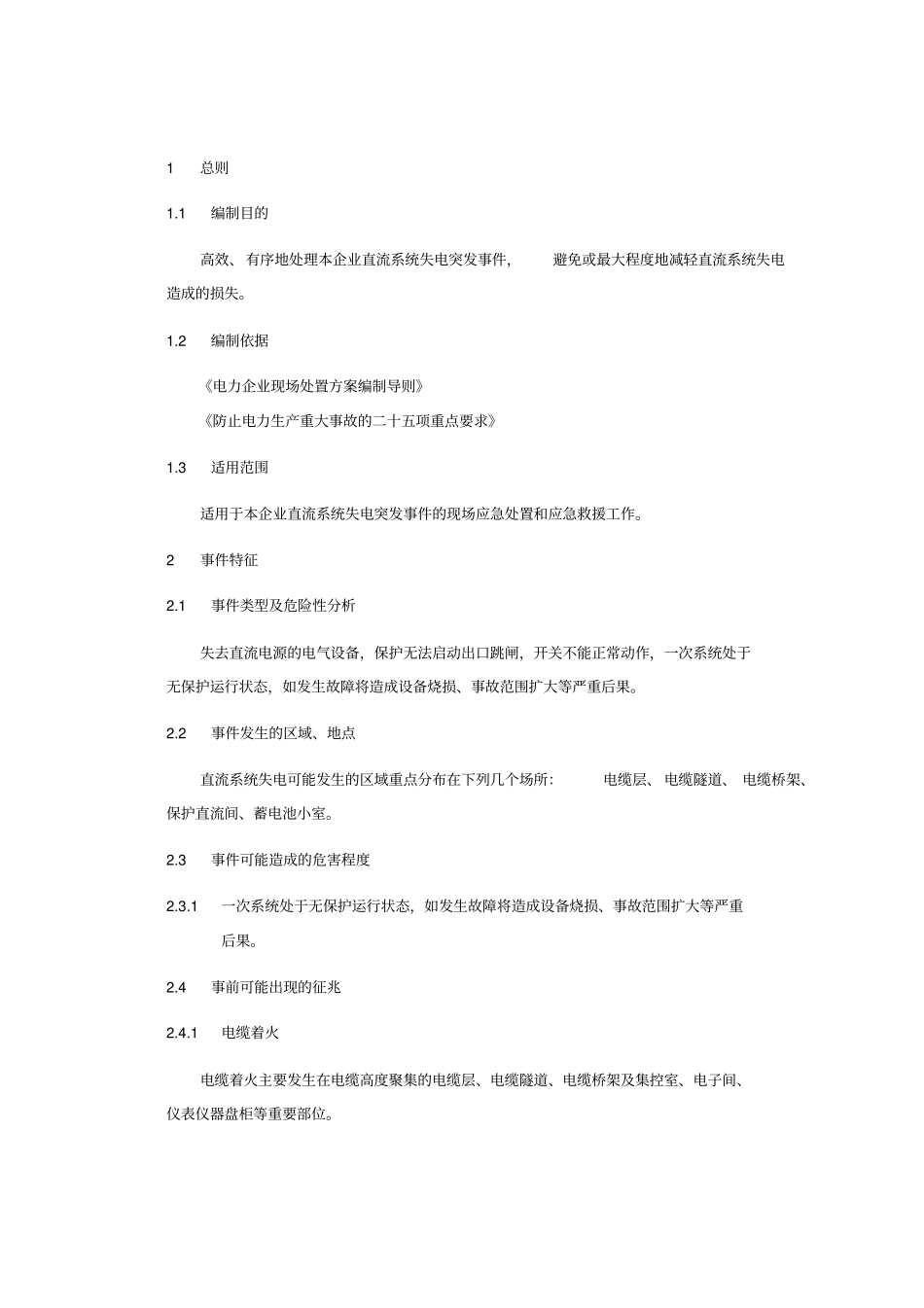

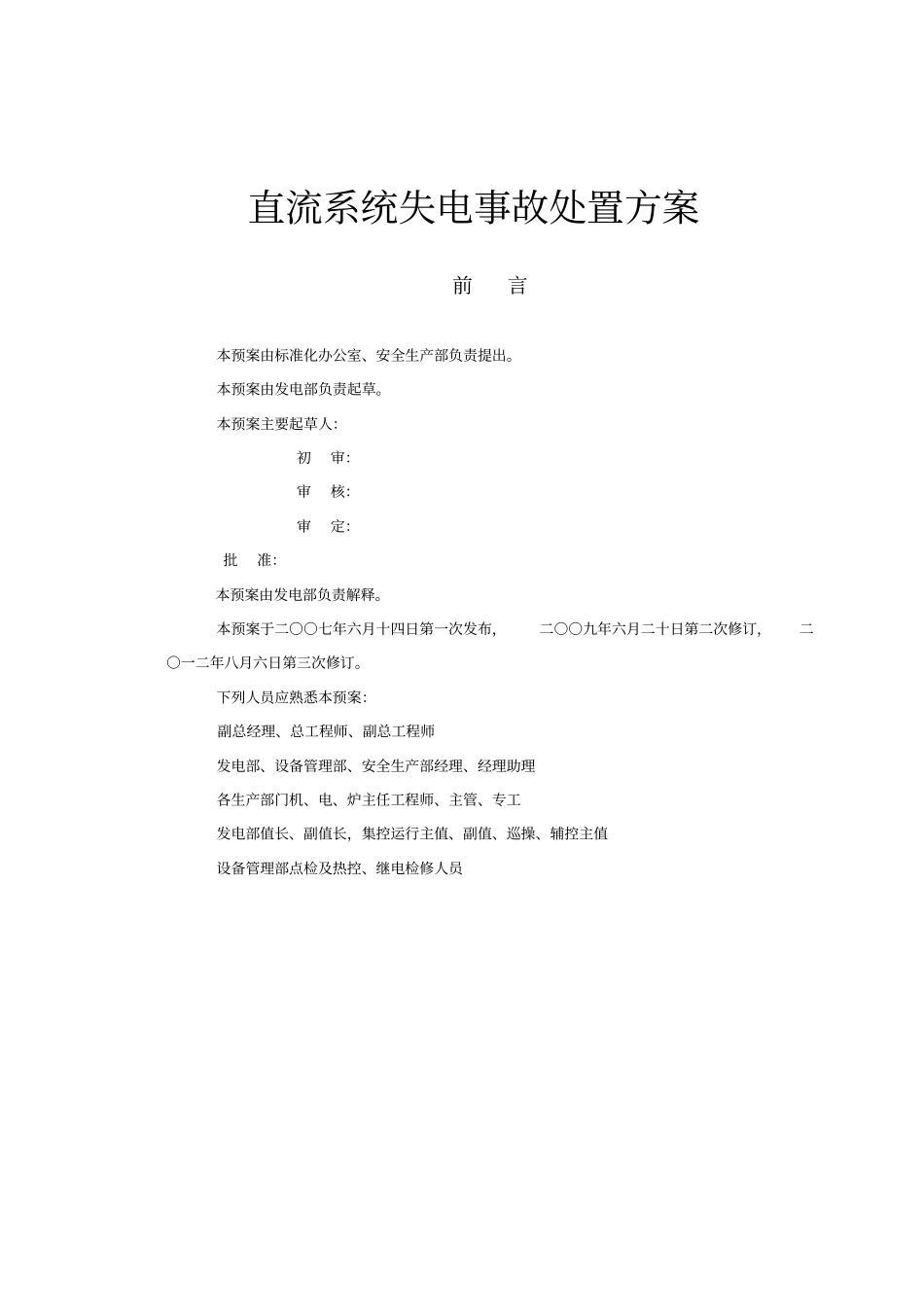

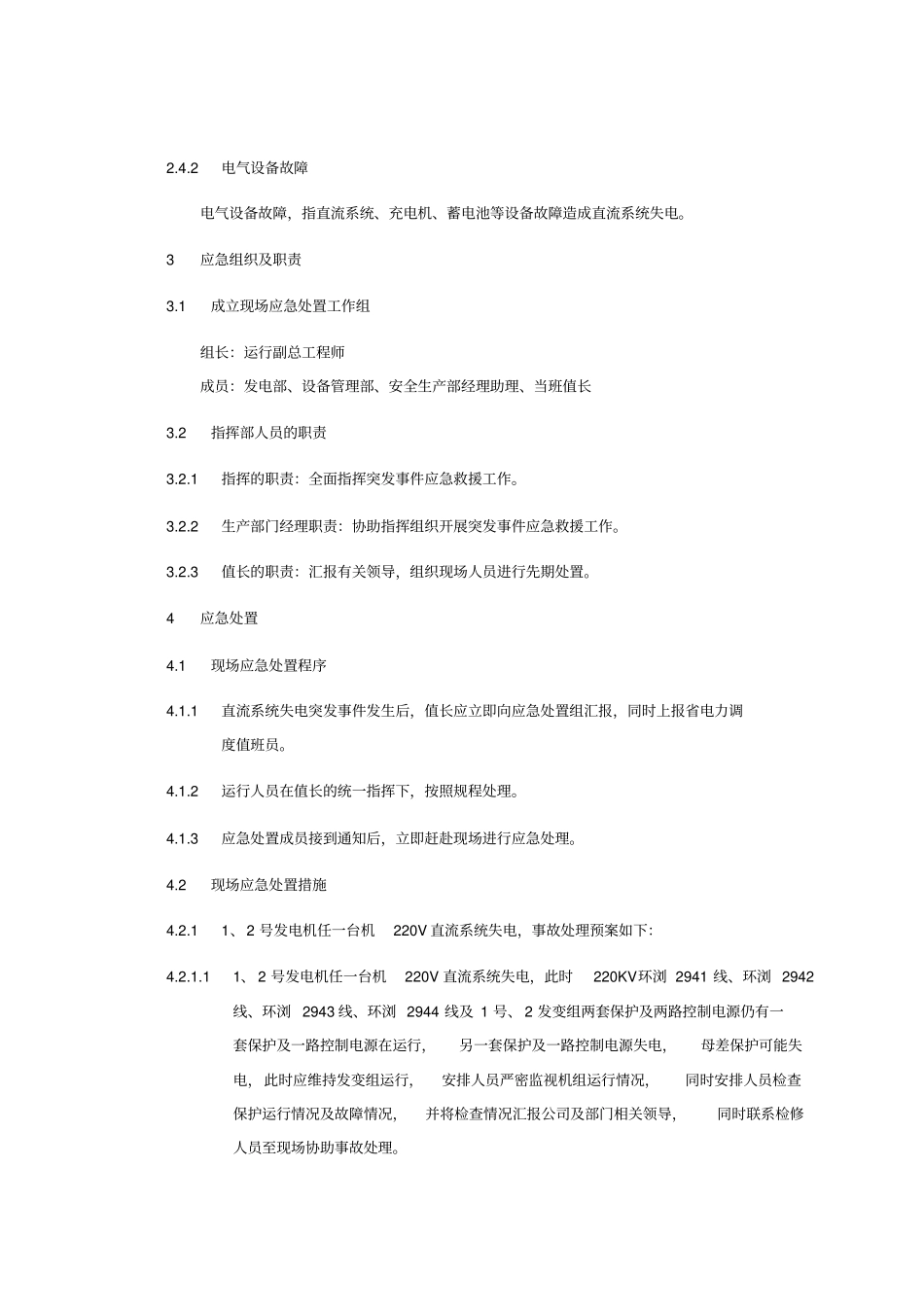

直流系统失电事故处置方案前言本预案由标准化办公室、安全生产部负责提出。本预案由发电部负责起草。本预案主要起草人：初审：审核：审定：批准：本预案由发电部负责解释。本预案于二○○七年六月十四日第一次发布，二○○九年六月二十日第二次修订，二○一二年八月六日第三次修订。下列人员应熟悉本预案：副总经理、总工程师、副总工程师发电部、设备管理部、安全生产部经理、经理助理各生产部门机、电、炉主任工程师、主管、专工发电部值长、副值长，集控运行主值、副值、巡操、辅控主值设备管理部点检及热控、继电检修人员1总则1.1编制目的高效、有序地处理本企业直流系统失电突发事件，避免或最大程度地减轻直流系统失电造成的损失。1.2编制依据《电力企业现场处置方案编制导则》《防止电力生产重大事故的二十五项重点要求》1.3适用范围适用于本企业直流系统失电突发事件的现场应急处置和应急救援工作。2事件特征2.1事件类型及危险性分析失去直流电源的电气设备，保护无法启动出口跳闸，开关不能正常动作，一次系统处于无保护运行状态，如发生故障将造成设备烧损、事故范围扩大等严重后果。2.2事件发生的区域、地点直流系统失电可能发生的区域重点分布在下列几个场所：电缆层、电缆隧道、电缆桥架、保护直流间、蓄电池小室。2.3事件可能造成的危害程度2.3.1一次系统处于无保护运行状态，如发生故障将造成设备烧损、事故范围扩大等严重后果。2.4事前可能出现的征兆2.4.1电缆着火电缆着火主要发生在电缆高度聚集的电缆层、电缆隧道、电缆桥架及集控室、电子间、仪表仪器盘柜等重要部位。2.4.2电气设备故障电气设备故障，指直流系统、充电机、蓄电池等设备故障造成直流系统失电。3应急组织及职责3.1成立现场应急处置工作组组长：运行副总工程师成员：发电部、设备管理部、安全生产部经理助理、当班值长3.2指挥部人员的职责3.2.1指挥的职责：全面指挥突发事件应急救援工作。3.2.2生产部门经理职责：协助指挥组织开展突发事件应急救援工作。3.2.3值长的职责：汇报有关领导，组织现场人员进行先期处置。4应急处置4.1现场应急处置程序4.1.1直流系统失电突发事件发生后，值长应立即向应急处置组汇报，同时上报省电力调度值班员。4.1.2运行人员在值长的统一指挥下，按照规程处理。4.1.3应急处置成员接到通知后，立即赶赴现场进行应急处理。4.2现场应急处置措施4.2.11、2号发电机任一台机220V直流系统失电，事故处理预案如下：4.2.1.11、2号发电机任一台机220V直流系统失电，此时220KV环浏2941线、环浏2942线、环浏2943线、环浏2944线及1号、2发变组两套保护及两路控制电源仍有一套保护及一路控制电源在运行，另一套保护及一路控制电源失电，母差保护可能失电，此时应维持发变组运行，安排人员严密监视机组运行情况，同时安排人员检查保护运行情况及故障情况，并将检查情况汇报公司及部门相关领导，同时联系检修人员至现场协助事故处理。4.2.1.2检查母差保护装置运行情况，如母差保护装置已失电，应汇报省调值班员，退出母差保护跳闸出口压板，将母差保护装置切换至另一台机直流电源供电，待母差保护装置启动正常后，按规定投入母差保护各跳闸出口压板。4.2.1.3检查发变组保护装置运行情况，退出已失电保护装置的跳闸出口压板，待保护装置电源恢复并启动正常后按规定投入各跳闸出口压板。4.2.1.4检查220KV环浏2941线、环浏2942线、环浏2943线、环浏2944线保护装置运行情况，退出已失电保护装置的跳闸出口压板，将保护装置切换至另一台机直流电源供电，待保护装置电源恢复并启动正常后按规定投入各跳闸出口压板。4.2.1.5拉开已失电直流母线上的所有电源和负荷开关，并做好记录。4.2.1.6检查已失电直流系统故障情况，找到故障点后应尽快隔离，在故障点隔离后，尽快用本机直流电源恢复对本机直流系统供电运行，并尽快恢复正常运行方式；如找不到故障点，对已失电直流母线测量绝缘正常后，可用本机直流电源恢复对本机直流母线试送电，送电正常后，对重要直流负荷测量绝缘正常后优先恢复供电。4.2.1.7直流系统失电后，应尽可能维持机组正常运行，尽可能减少运行操作和检修工作。同时安排人员对...
