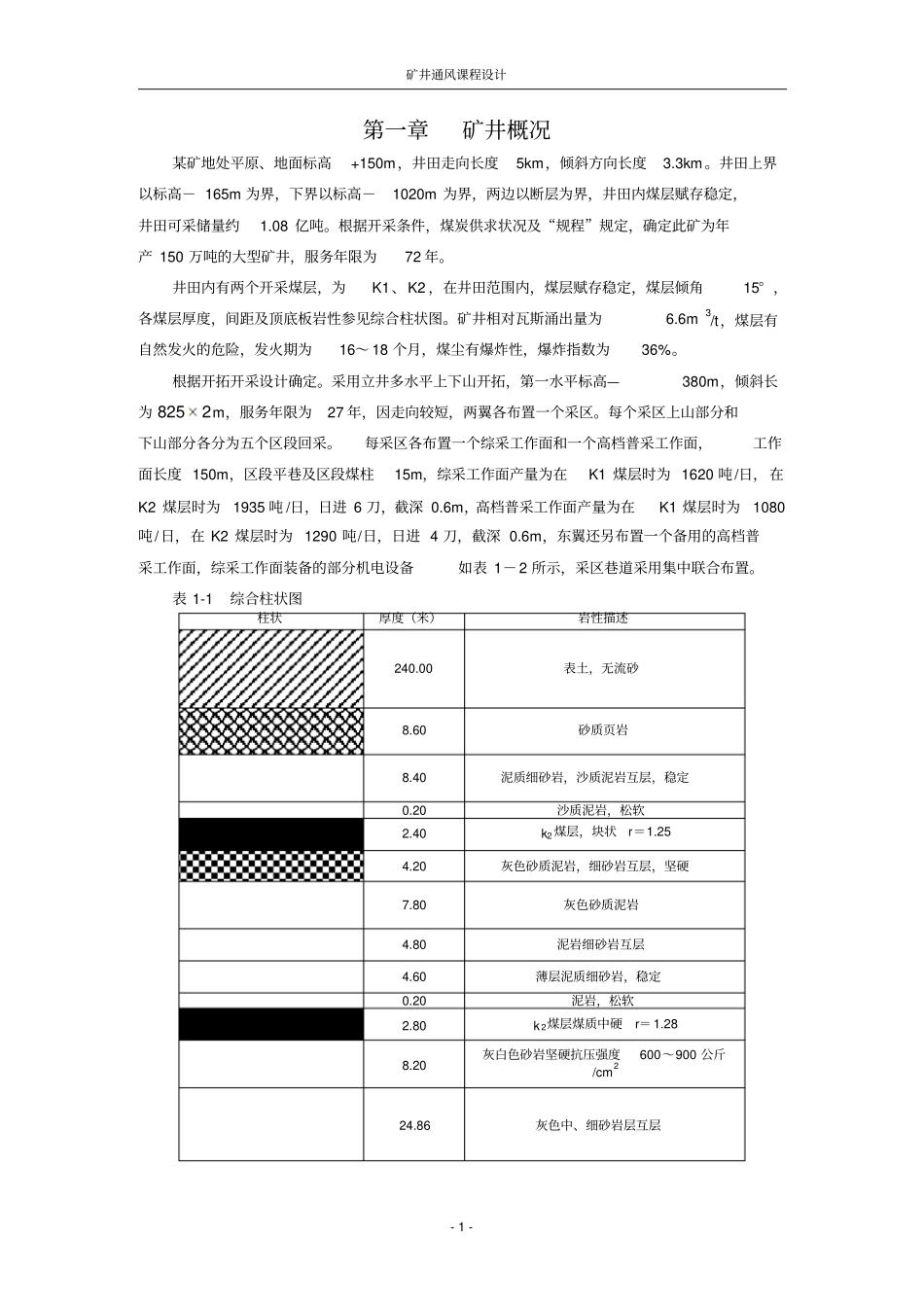

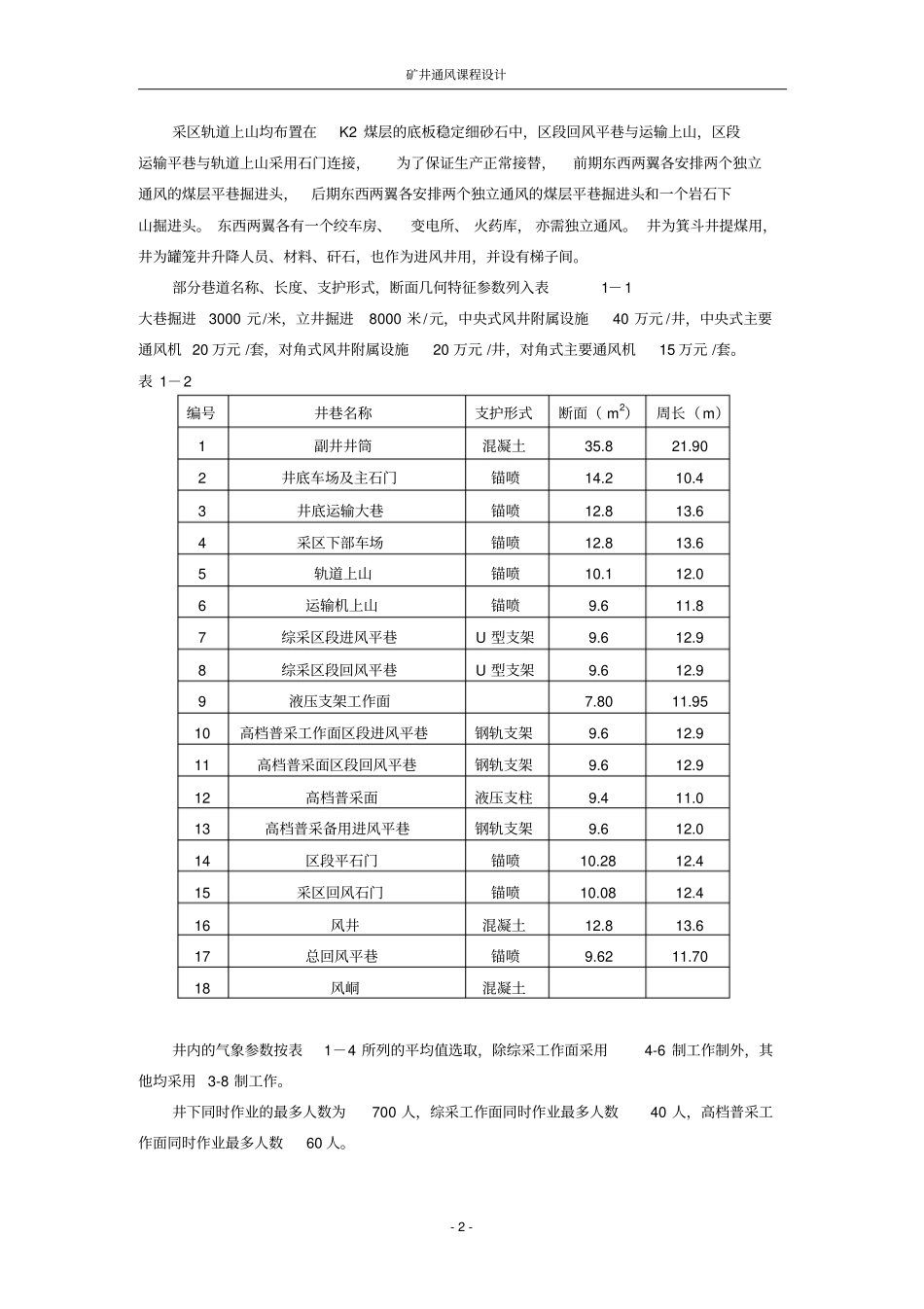

矿井通风课程设计-1-第一章矿井概况某矿地处平原、地面标高+150m，井田走向长度5km，倾斜方向长度3.3km。井田上界以标高－165m为界，下界以标高－1020m为界，两边以断层为界，井田内煤层赋存稳定，井田可采储量约1.08亿吨。根据开采条件，煤炭供求状况及“规程”规定，确定此矿为年产150万吨的大型矿井，服务年限为72年。井田内有两个开采煤层，为K1、K2，在井田范围内，煤层赋存稳定，煤层倾角15°，各煤层厚度，间距及顶底板岩性参见综合柱状图。矿井相对瓦斯涌出量为6.6m3/t，煤层有自然发火的危险，发火期为16～18个月，煤尘有爆炸性，爆炸指数为36%。根据开拓开采设计确定。采用立井多水平上下山开拓，第一水平标高—380m，倾斜长为2825m，服务年限为27年，因走向较短，两翼各布置一个采区。每个采区上山部分和下山部分各分为五个区段回采。每采区各布置一个综采工作面和一个高档普采工作面，工作面长度150m，区段平巷及区段煤柱15m，综采工作面产量为在K1煤层时为1620吨/日，在K2煤层时为1935吨/日，日进6刀，截深0.6m，高档普采工作面产量为在K1煤层时为1080吨/日，在K2煤层时为1290吨/日，日进4刀，截深0.6m，东翼还另布置一个备用的高档普采工作面，综采工作面装备的部分机电设备如表1－2所示，采区巷道采用集中联合布置。表1-1综合柱状图柱状厚度（米）岩性描述240.00表土，无流砂8.60砂质页岩8.40泥质细砂岩，沙质泥岩互层，稳定0.20沙质泥岩，松软2.40k2煤层，块状r＝1.254.20灰色砂质泥岩，细砂岩互层，坚硬7.80灰色砂质泥岩4.80泥岩细砂岩互层4.60薄层泥质细砂岩，稳定0.20泥岩，松软2.80k2煤层煤质中硬r＝1.288.20灰白色砂岩坚硬抗压强度600～900公斤/cm224.86灰色中、细砂岩层互层矿井通风课程设计-2-采区轨道上山均布置在K2煤层的底板稳定细砂石中，区段回风平巷与运输上山，区段运输平巷与轨道上山采用石门连接，为了保证生产正常接替，前期东西两翼各安排两个独立通风的煤层平巷掘进头，后期东西两翼各安排两个独立通风的煤层平巷掘进头和一个岩石下山掘进头。东西两翼各有一个绞车房、变电所、火药库，亦需独立通风。井为箕斗井提煤用，井为罐笼井升降人员、材料、矸石，也作为进风井用，并设有梯子间。部分巷道名称、长度、支护形式，断面几何特征参数列入表1－1大巷掘进3000元/米，立井掘进8000米/元，中央式风井附属设施40万元/井，中央式主要通风机20万元/套，对角式风井附属设施20万元/井，对角式主要通风机15万元/套。表1－2编号井巷名称支护形式断面（m2）周长（m）1副井井筒混凝土35.821.902井底车场及主石门锚喷14.210.43井底运输大巷锚喷12.813.64采区下部车场锚喷12.813.65轨道上山锚喷10.112.06运输机上山锚喷9.611.87综采区段进风平巷U型支架9.612.98综采区段回风平巷U型支架9.612.99液压支架工作面7.8011.9510高档普采工作面区段进风平巷钢轨支架9.612.911高档普采面区段回风平巷钢轨支架9.612.912高档普采面液压支柱9.411.013高档普采备用进风平巷钢轨支架9.612.014区段平石门锚喷10.2812.415采区回风石门锚喷10.0812.416风井混凝土12.813.617总回风平巷锚喷9.6211.7018风峒混凝土井内的气象参数按表1－4所列的平均值选取，除综采工作面采用4-6制工作制外，其他均采用3-8制工作。井下同时作业的最多人数为700人，综采工作面同时作业最多人数40人，高档普采工作面同时作业最多人数60人。矿井通风课程设计-3-表1－3综采工作面部分机电设备一览表序号地点机械设备名称容量（千瓦）1工作面MLS3－170双滚筒采煤机1702工作面SGW－250型溜子125×23下顺槽S2Q－75型转载机754下顺槽SD－160运输机1505工作面KBY－62矿用支架防爆重光灯0.062×10表1－4空气平均密度一览表季节地点进风井筒（kg/m3）出风井筒（kg/m3）冬1.241.20夏1.201.24第二章矿井通风系统第一节矿井通风方式根据前述矿井的地质概况，开拓方式及开采方法，提出本矿井前25年左右的矿井通风系统方案为：中央边界式、两翼对角式和分区对角式。表2－1为三者的优缺点及适用条件。经过上表的粗略的技术比较，考虑到本矿井为两个采区，故两翼对角式和分区对角式差别不大的原因，因此将分区对角...
