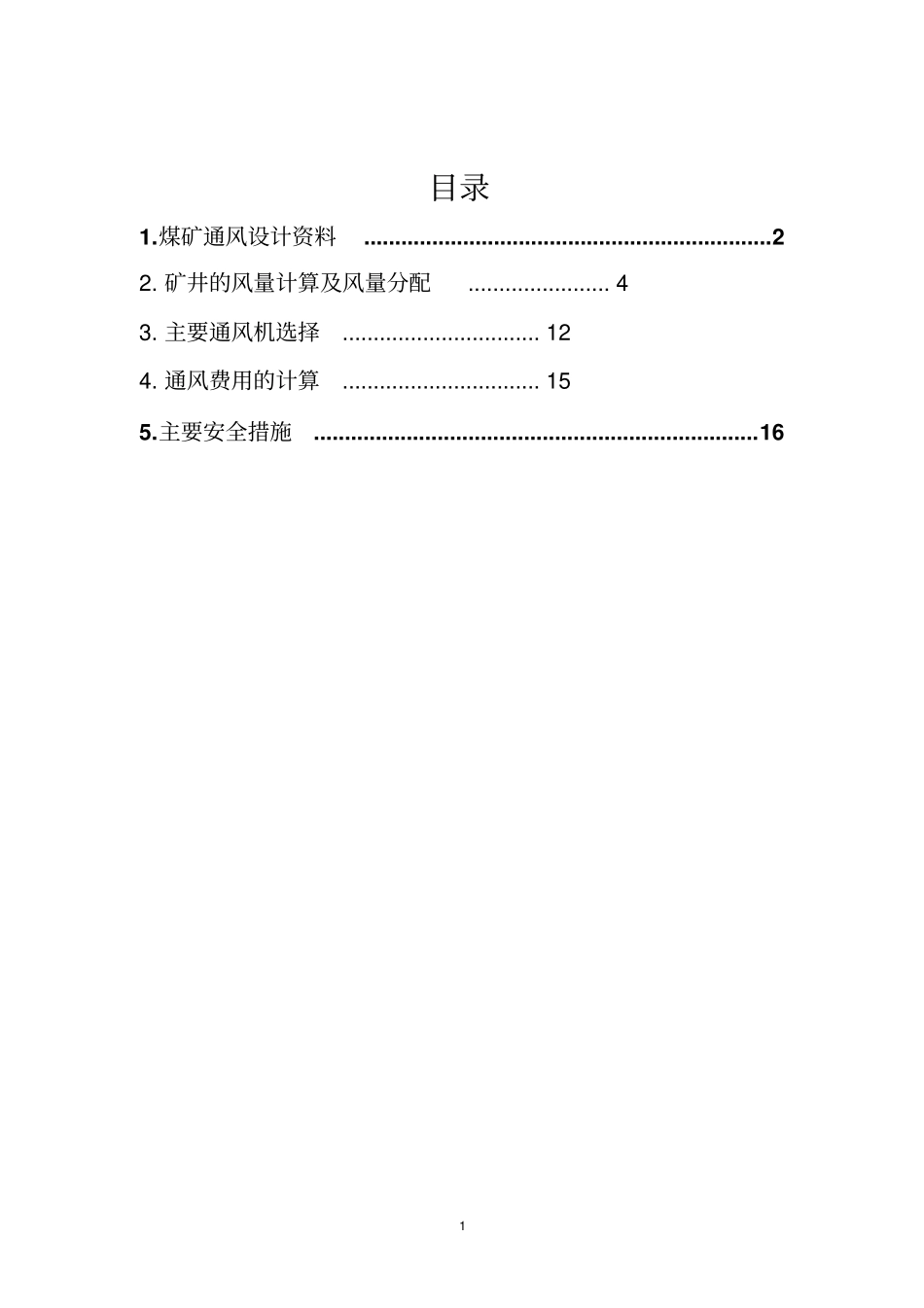

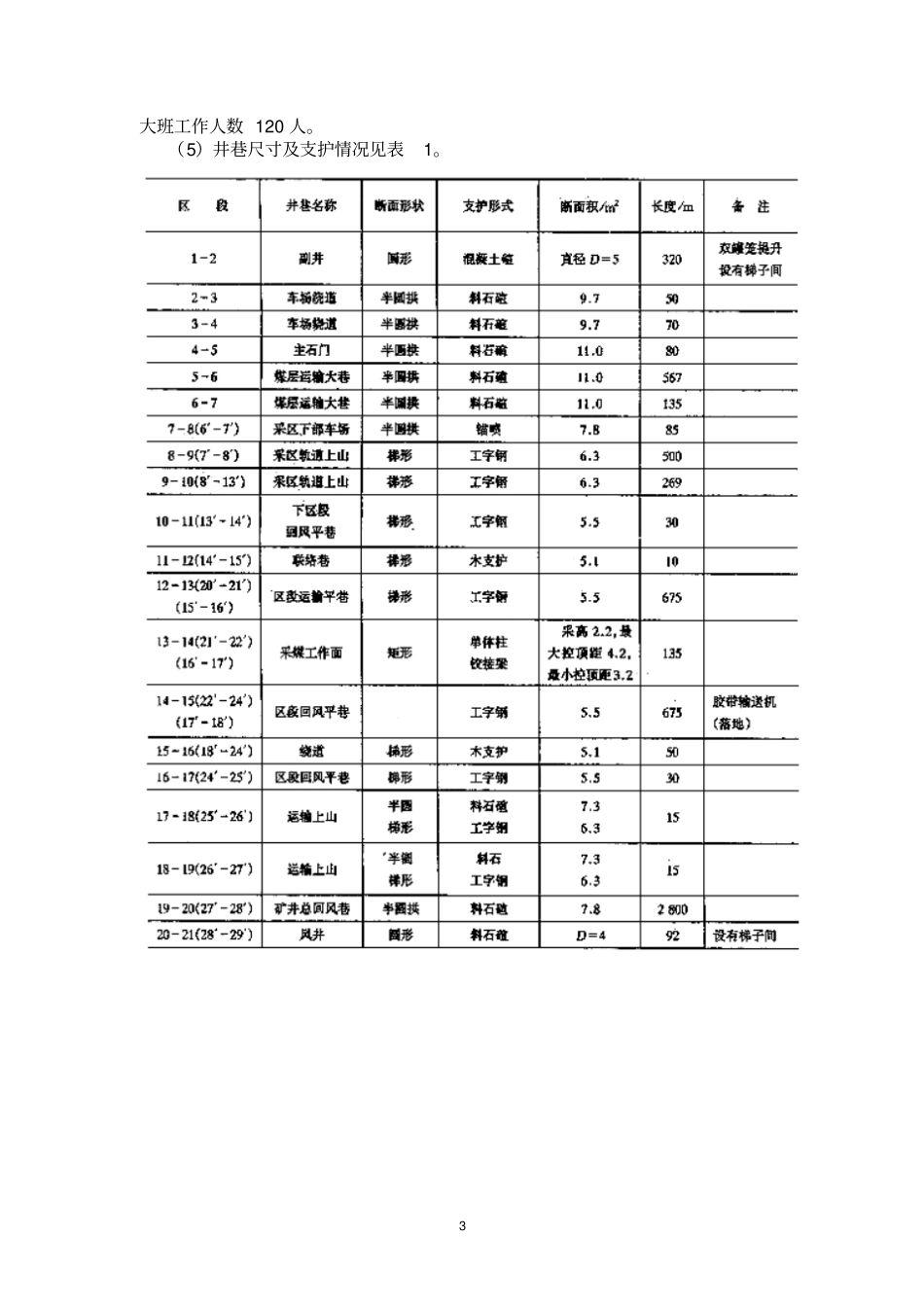

1目录1.煤矿通风设计资料..................................................................22.矿井的风量计算及风量分配.......................43.主要通风机选择................................124.通风费用的计算................................155.主要安全措施........................................................................1621.煤矿通风设计资料1．煤矿通风设计资料某煤矿的井田走向长8400m，倾角15°～18°，相对瓦斯涌出量为5（6、7、8、9、10、11、12、13、14、15、16）m3/t，煤尘有爆炸危险性，煤矿开拓开采情况如下：（1）煤矿生产能力与服务年限。煤矿生产能力为0.9Mt/a，服务年限46a。（2）煤矿开拓方式与采区划分。煤矿采用立井单水平上下山分区式开拓。全矿共划分12个采区，上山部分6个（见图1），下山部分6个。上山部分服务年限25a，下山部分服务年限21a。煤矿开拓系统如图2所示。主、副井布置在井田的中央，通过主石门与东西向的运输大巷相连通。总回风布置在井田的上部边界，回风井分别布置在上山釆区No.5、No.6上部边界中央，形成两翼对角式通风系统。图1上山采区划分示意图图2开拓系统示意图(3)釆煤方法。采区巷道布置如图3所示。煤矿有2个采区同时生产，共3个釆煤工作面，其中2个生产，1个备用，釆煤方法为走向长壁普通机械化釆煤。工作面长150m，釆高2.2m，釆用全部垮落法管理顶板，最大控顶距4.2m，最小控顶距3.2m，最大班工作人数26人，作业形式为两釆一准。毎个釆区有两个煤巷掘进工作面，釆用打眼放炮破煤。图3巷道布置系统示意图(4)煤矿工作制度。煤矿年工作日300d，工作制度为“三八”作业。井下最3大班工作人数120人。（5）井巷尺寸及支护情况见表1。42.矿井的风量计算及风量分配一、按采煤、掘进、硐室及其它地点实际需要风量计算①采煤工作面实际需风量采煤工作面的风量应该按下列因素分别计算，取其最大值。1.按瓦斯涌出量计算：该矿井的相对瓦斯量为5m3/min则绝对瓦斯量为Qai=(0.9/2×106×5)/(300×24×60)=5.21min/3mQai——第i个采煤工作面需要风量，m3/minQgai——第i个采煤工作面瓦斯绝对涌出量，5.21m3/mink——第i个采煤工作面因瓦斯涌出不均匀的备用风量系数，机采面取k=1.2～1.6炮采面取k=1.4～2.0,水采面取k=2.0～3.0这里取1.42、按工作面进风流温度计算：采煤工作面应有良好的气候条件。其进风流温度可根据风流温度预测方法进行计算。其气温与风速应符合表中的要求：min/729.2m.415.211001003agwigwiiKQQ采煤工作面进风流气温℃采煤工作面风速m/s<1515~1818~2020~2323~260.3~0.50.5~0.80.8~1.01.0~1.51.5~1.85Vai—第i个采煤工作面的风速，按其进风流温度从表中取；这里取1.3m/s,Sai—第i个采煤工作面有效通风断面，取最大和最小控顶时有效断面的平均值，m2；Kai——第i个工作面的长度风量系数，这里取1.13、按工作人员数量计算：4——每人每分钟应供给的最低风量，m3/minwin——第i个采煤工作面同时工作的最多人数,个。所以采煤工作面需要风量取Qai=729.2m3/s4、按风速进行验算按最低风速验算各个采煤工桌面的最小风量：1.12214.825.0602.72925.060wiwiSQ按最高风速验算各个采煤工桌面的最大风量：6.195314.84602.729460wiwiSQ验算结果满足要求②、掘进工作面需风量的计算：煤巷、半煤岩和岩巷掘进工作面的风量，应按下列因素分别计算，取其最大值。a、按瓦斯涌出量计算：Qbi——第i个掘进工作面的需风量，m3/minmin/412.6981.114.8.3160603mkSVQaiaiaiaimin/10426443mnQwiwimin/12.24.81134.01001003mkQQbhibhihi6Qbhi——第i个掘进工作面的绝对瓦斯涌出量；m3/minKbhi——第i个掘进工作面的瓦斯涌出不均匀和备用风量系数。一般可取1.5～2.0这里取1.8b、按炸药量计算Ahi——第i个掘进工作面一次爆破所用的最大炸药量，kg25——使用1kg炸药的供风量，m3/minc、按工作人员数量计算nhi——第i个掘进工作面同时工作的最多人数，d、按局部通风机实际吸风量计算。hihshiSVQQmin60取min/3753mQhssmV/25.0min2him5.5Smin/m450%2100825-113753hsQ5.5325.525.060450hiQm3/min所以掘进工作面需要量Qbi=532.5m3/min=8.875m...
