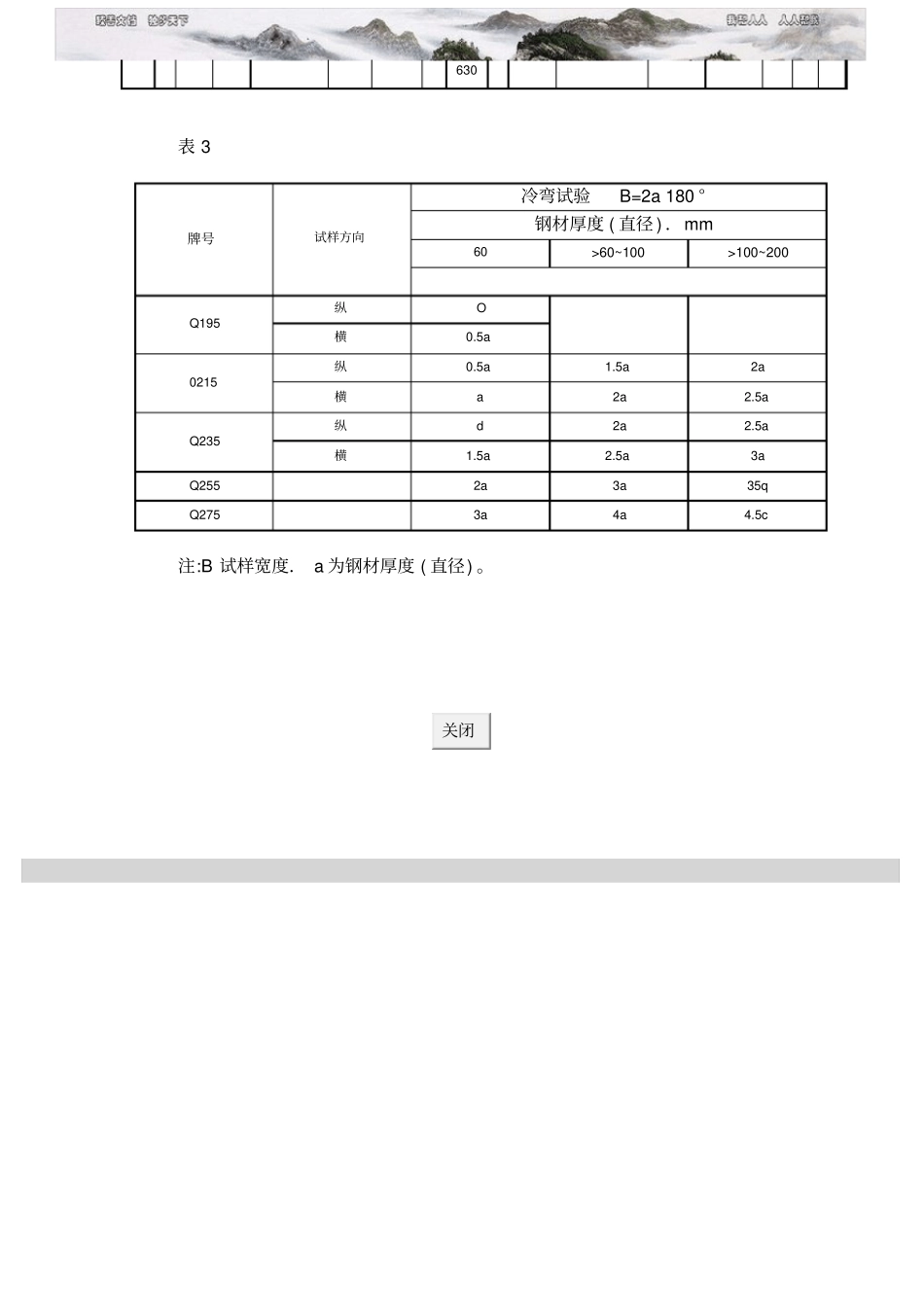

碳素结构钢化学成分和力学性能根据GB70O一881牌号和化学成分1.1钢的牌号和化学成分(熔炼分析)应符合表1规定。表1牌号.等级化学成分，%脱氧方法CMnSiSP不大于Q1950.06～O.120.25～O.50O.300.0500.045F、b、ZQ215AO.09～0.150.25～O.550.300.050O.045F、b、ZB0.045Q235AO.14～O.22O.30～O.65l’0.300.050O.045F、b、ZBO.12～0.200.30～O.701’O.045C≤0.】80.35～O.800.0400.040ZD≤0.170.0350.035TZQ255AO.】8～0.280.40～0.70O.300.0500.045F、b、ZB0.045Q2750.28～O.380.50～0.80O.350.050O.045b、Z注：1)Q235A、B级沸腾钢锰含量上限为0.60％。1.1.1沸腾钢硅含量不大于0.07％；半镇静钢硅含量不大于0.17％；镇静钢硅含量下限值为0.12%1.1.2D级钢应含有足够的形成细晶粒结构的元素，例如钢中酸溶铝含量不小于0.015％或全铝含量不小于0.020％。1.1.3钢中残余元素铬、镍、铜含量应各不大于0.30％，氧气转炉钢的氮含量应不大于0.008％。如供方能保证，均可不做分析。经需方同意.A级钢的铜含量。可不大于0.35％。此时.供方应做铜含量的分析.并在质量证明书中注明其含量。1.1.4钢中砷的残余含量应不大于0.080％。用含砷矿冶炼生铁所冶炼的钢。砷含量由供需双方协议规定。如原料中没有含砷.对钢中的砷含量可以不做分析。1.1.5在保证钢材力学性能符合本标准规定情况下，各牌号A级钢的碳、碓锰含量和各牌号其他等级钢碳、锰含量下限可以不作为交货条件，但其含量(熔炼分析)应在质量证明书中注明。1.1.6存供直商品钢锭(包括连铸坯)、钢坯时，供方应保证化学成分(熔炼分析)符合表1规定·但为保证轧制钢材各项性能；={=合本标准要求.各牌号A、B级钢的化学成分可以根据需方要求进行适当j周整.另订协议。1.2成品钢材、商品钢坯的化学成分允许偏差应符合GB222中表1的规定。沸腾钢成品钢材和商品钢坯化学成分偏差不作保证。5.2冶炼方法钢由氧气转炉、平炉或电炉冶炼.除非需方有特殊要求，并在合同中注明，冶炼方法一般由供方自仃：臭定。2力学性能钢材的拉伸和冲击试验应符合表2规定，弯曲试验应符合表3规定。表2牌号等级拉伸试验冲击试验屈服点σsN／mm2抗拉强度σbN／mm2伸长率δ5%温度V型冲击功(纵向)J钢材厚度(直径)，mm钢材厚度(直径)，mill≤16>l6～40>40～60>60～100>100～150>l50≤16>l6～40>40～60>60～100>100～150>15C不小于不小于不小于Q195-(195)(185)----315～4303332------Q2l5A2l5205195185175165335～4503l3029282726--B2027Q235A2352252l5205195185375～500262524232221B2027C0D-20Q255A255245235225215205410～5502423222l2019--B2027Q275-275265255245235225490～20l91817l6l5--630表3牌号试样方向冷弯试验B=2a180°钢材厚度(直径)．mm60>60~100>100~200Q195纵O横0.5a0215纵0.5a1.5a2a横a2a2.5aQ235纵d2a2.5a横1.5a2.5a3aQ2552a3a35qQ2753a4a4.5c注:B试样宽度．a为钢材厚度(直径)。关闭
