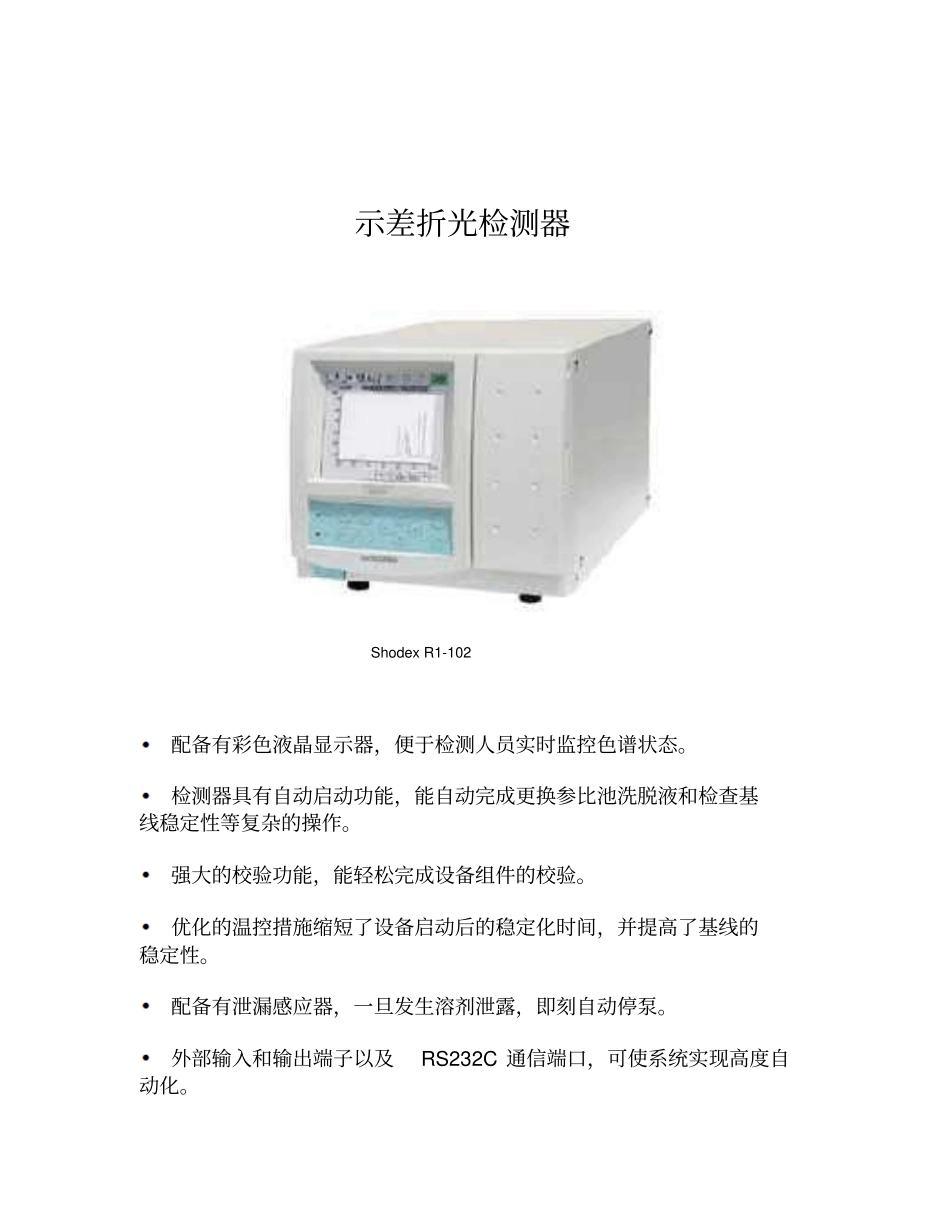

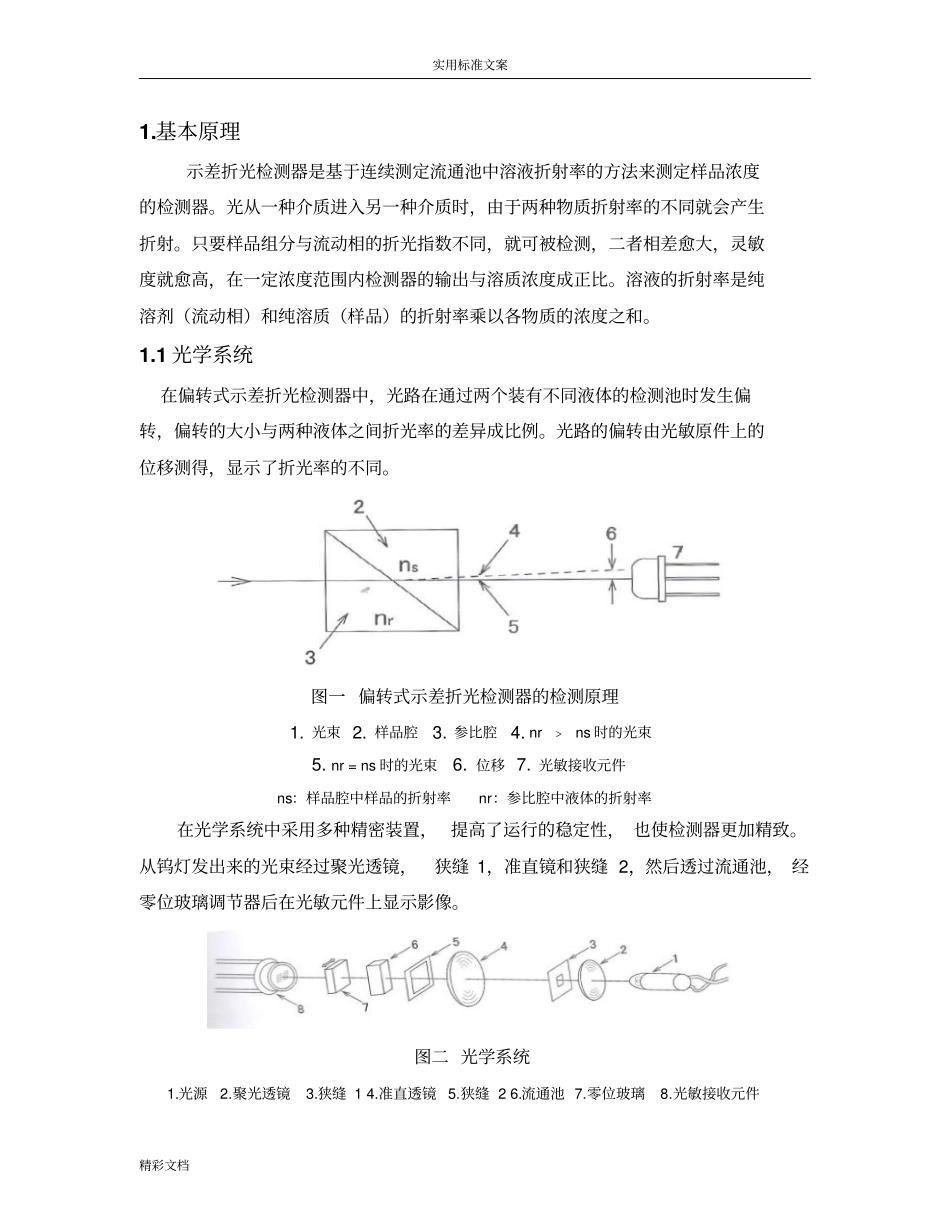

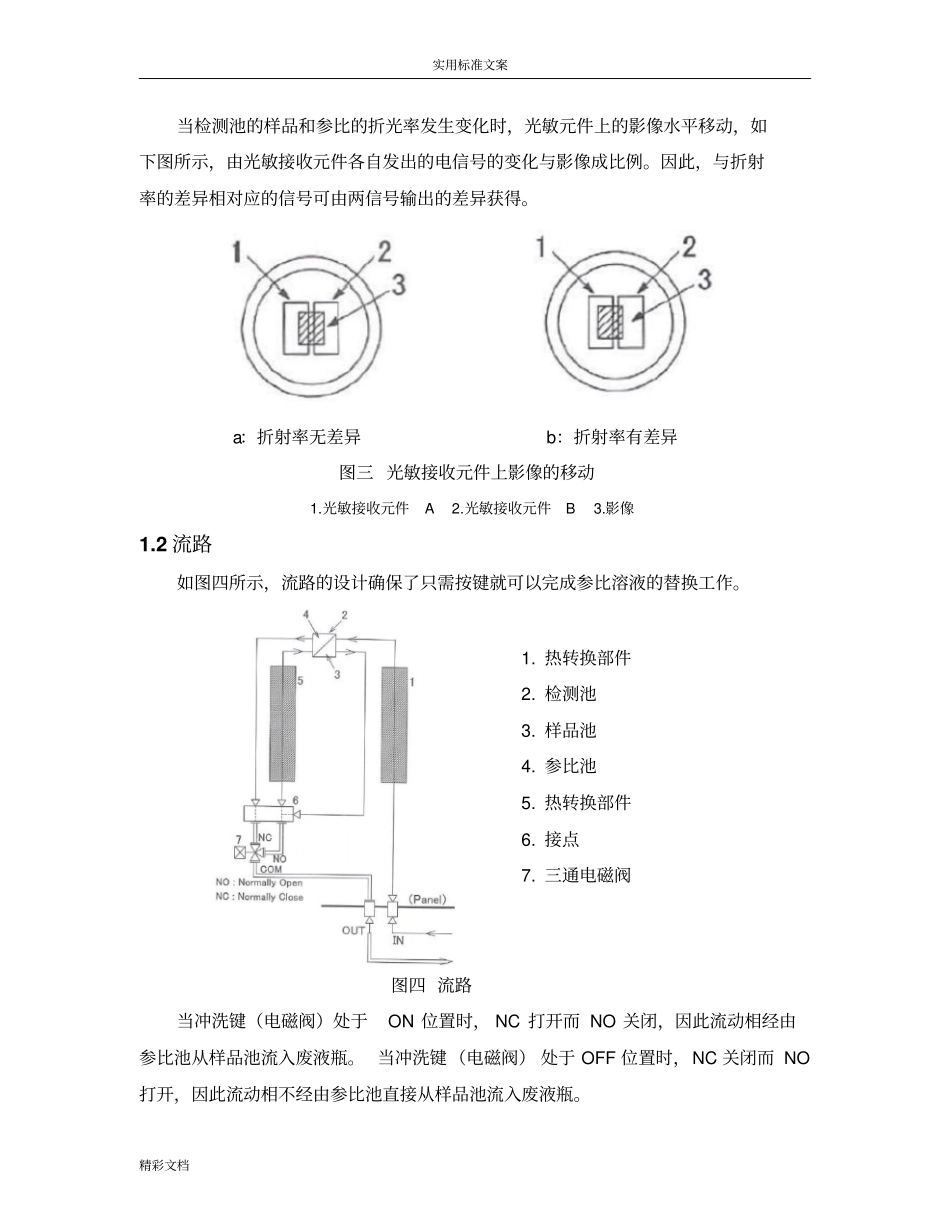

示差折光检测器ShodexR1-102配备有彩色液晶显示器，便于检测人员实时监控色谱状态。检测器具有自动启动功能，能自动完成更换参比池洗脱液和检查基线稳定性等复杂的操作。强大的校验功能，能轻松完成设备组件的校验。优化的温控措施缩短了设备启动后的稳定化时间，并提高了基线的稳定性。配备有泄漏感应器，一旦发生溶剂泄露，即刻自动停泵。外部输入和输出端子以及RS232C通信端口，可使系统实现高度自动化。实用标准文案精彩文档1.基本原理示差折光检测器是基于连续测定流通池中溶液折射率的方法来测定样品浓度的检测器。光从一种介质进入另一种介质时，由于两种物质折射率的不同就会产生折射。只要样品组分与流动相的折光指数不同，就可被检测，二者相差愈大，灵敏度就愈高，在一定浓度范围内检测器的输出与溶质浓度成正比。溶液的折射率是纯溶剂（流动相）和纯溶质（样品）的折射率乘以各物质的浓度之和。1.1光学系统在偏转式示差折光检测器中，光路在通过两个装有不同液体的检测池时发生偏转，偏转的大小与两种液体之间折光率的差异成比例。光路的偏转由光敏原件上的位移测得，显示了折光率的不同。图一偏转式示差折光检测器的检测原理1.光束2.样品腔3.参比腔4.nr﹥ns时的光束5.nr=ns时的光束6.位移7.光敏接收元件ns：样品腔中样品的折射率nr：参比腔中液体的折射率在光学系统中采用多种精密装置，提高了运行的稳定性，也使检测器更加精致。从钨灯发出来的光束经过聚光透镜，狭缝1，准直镜和狭缝2，然后透过流通池，经零位玻璃调节器后在光敏元件上显示影像。图二光学系统1.光源2.聚光透镜3.狭缝14.准直透镜5.狭缝26.流通池7.零位玻璃8.光敏接收元件实用标准文案精彩文档当检测池的样品和参比的折光率发生变化时，光敏元件上的影像水平移动，如下图所示，由光敏接收元件各自发出的电信号的变化与影像成比例。因此，与折射率的差异相对应的信号可由两信号输出的差异获得。a：折射率无差异b：折射率有差异图三光敏接收元件上影像的移动1.光敏接收元件A2.光敏接收元件B3.影像1.2流路如图四所示，流路的设计确保了只需按键就可以完成参比溶液的替换工作。1.热转换部件2.检测池3.样品池4.参比池5.热转换部件6.接点7.三通电磁阀图四流路当冲洗键（电磁阀）处于ON位置时，NC打开而NO关闭，因此流动相经由参比池从样品池流入废液瓶。当冲洗键（电磁阀）处于OFF位置时，NC关闭而NO打开，因此流动相不经由参比池直接从样品池流入废液瓶。实用标准文案精彩文档1.3电路电路系统包括各种电路，比如信号处理电路，光控电路，温控电路和流量转换控制电路等电路系统不仅负责信号的处理与传输，也负责控制温度及光照强度。图五即为电路系统的示意图。图五电路系统示意图1.光源2.I/V转换器3.键盘4.显示器5.信号处理电路6.光控电路7.温控电路8.温度传感器9.保险丝10.加热器11.电磁阀12.光学空玻璃驱动电机13.输出至积分仪14.输出至记录仪15.RS232C接口16.信号输入（事件标记）17.信号输入（自动调零）18.信号输入（冲洗开关）19.信号输出（准备）20.信号输出（泄露）21.信号输出（错误）实用标准文案精彩文档2.性能指标项目指标型号R1-102流动池类型2室型测量方法折光法折光率范围1.00-1.75检测范围2.5-5120μRIU线性范围≥6000μRIU噪音≤25nRIU响应时间0.1，0.25，0.5，1，1.5，2，3，6sec自动归零全自动归零偏差调节范围0-500mV(等同积分仪输出）偏置分辨能力10mV(等同积分仪输出）积分仪输出（灵敏度）DC0-1V(0.2mV/μRIU,0.8mV/μRIU)池容积8μL流速（常用值）1.0-50mL/min流速（最大值）100mL/min（溶剂：纯水）最大背压50KPa死体积IN→Cell:ca.120μL，Cell→OUT:ca.510μL，All(Cell→OUT):ca.640μL记录仪输出0-10mV/FS温控OFF,30-50℃(1℃step),77℃Temp.fuse通信端口RS232C操作支持功能①自动启动（启动顺序）②间距/校验管理③实时基线监控接触液体部分材质不锈钢316.特氟龙.石英玻璃电源，功耗AC100-240±10%，50/60Hz,150VAmax尺寸，重量W260×D400×H200(mm),ca.13Kg附件电源线，信号线，连接管，保险丝，操作手册实用标准文案精彩文档3.界面与功能3.1前面板图六R1-102的前面板编号...
