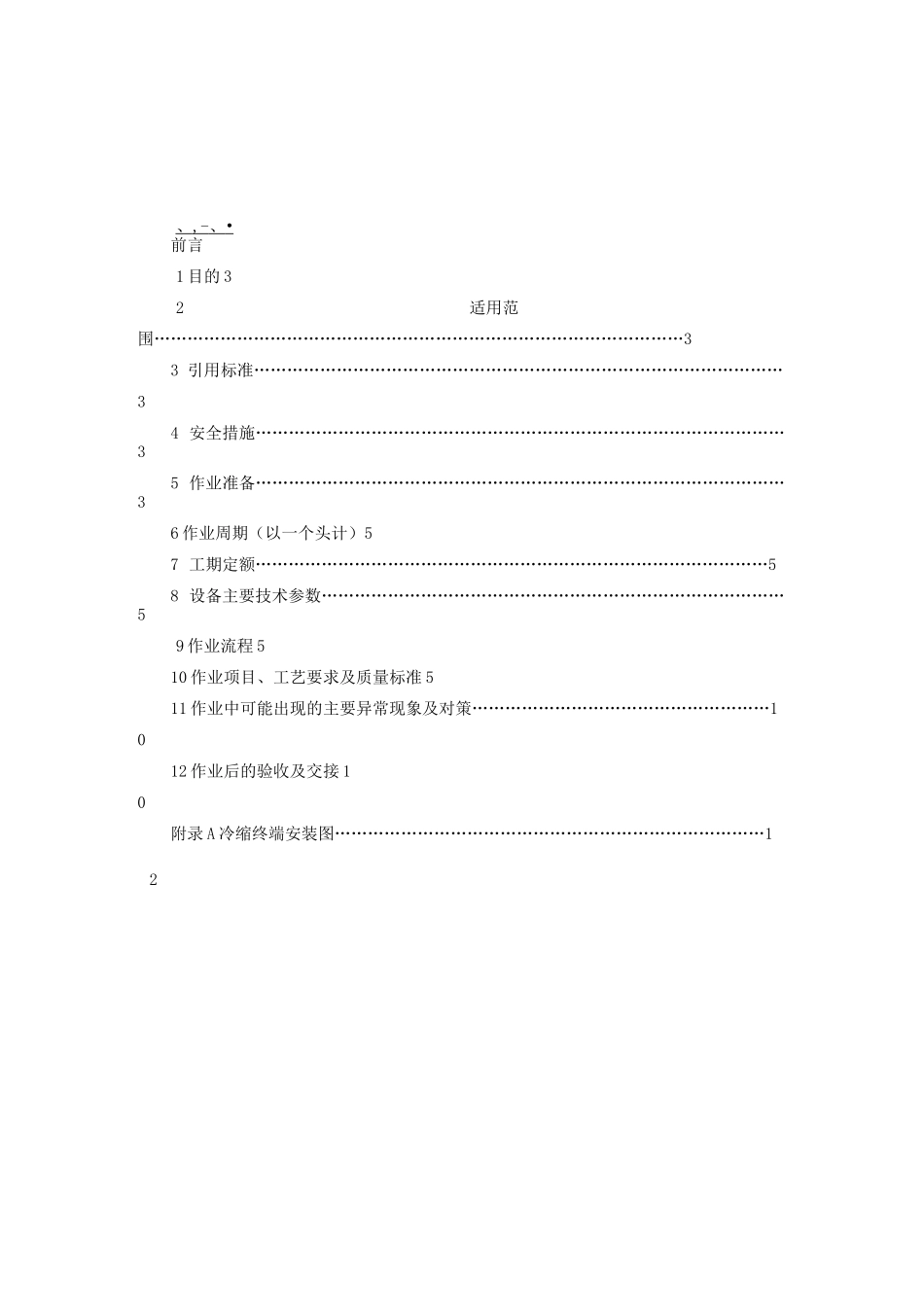

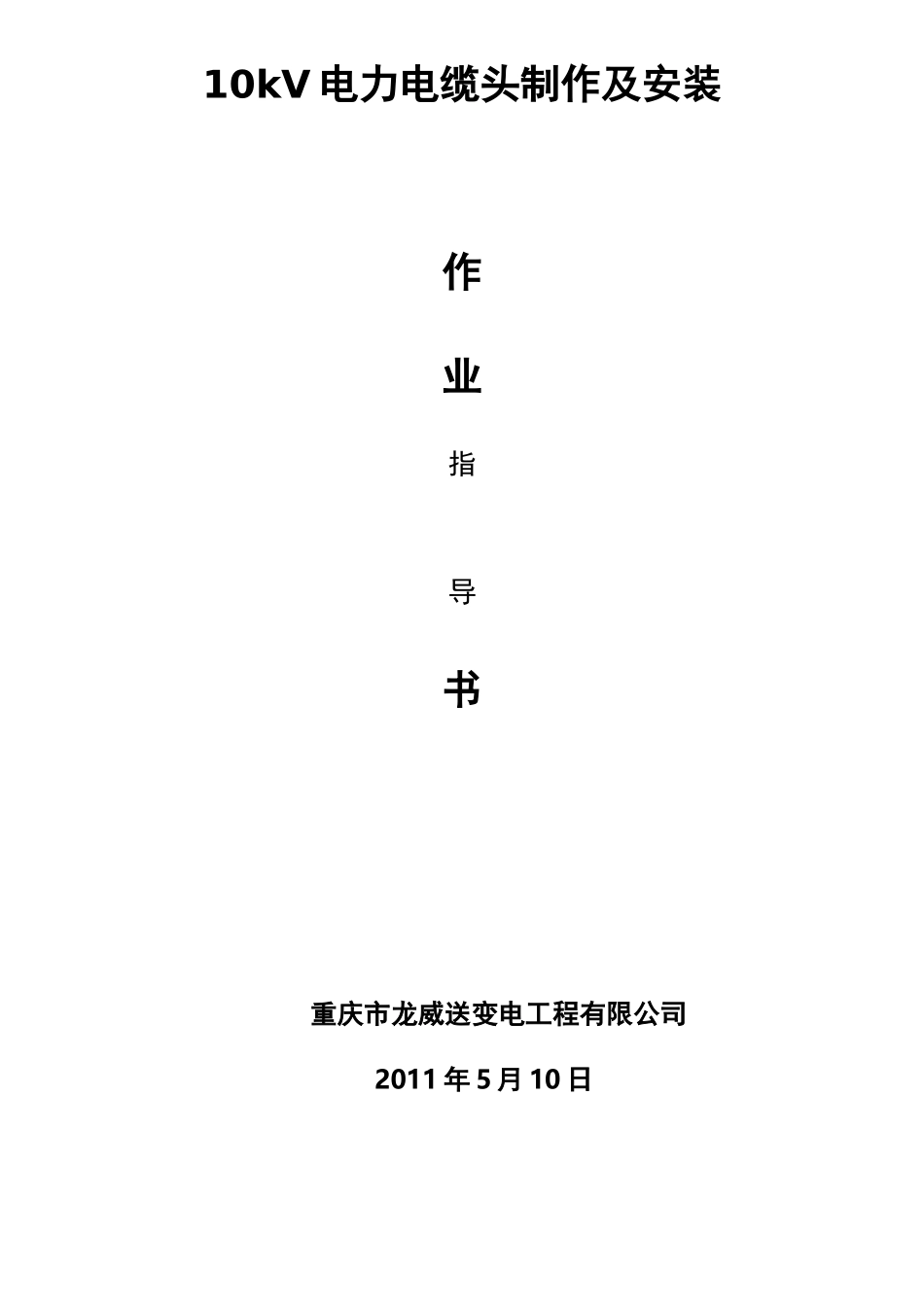

10kV电力电缆头制作及安装作业指导书重庆市龙威送变电工程有限公司2011年5月10日2、,-、•前言1目的32适用范围……………………………………………………………………………………33引用标准……………………………………………………………………………………34安全措施……………………………………………………………………………………35作业准备……………………………………………………………………………………36作业周期（以一个头计）57工期定额…………………………………………………………………………………58设备主要技术参数…………………………………………………………………………59作业流程510作业项目、工艺要求及质量标准511作业中可能出现的主要异常现象及对策………………………………………………1012作业后的验收及交接10附录A冷缩终端安装图……………………………………………………………………121附录B冷缩中间头安装图11目的规范10kV电力电缆头制作及安装作业，保证作业人员安全和作业质量。2适用范围本指导书适用于贵州电网公司lOkv电力电缆终端头、中间接头制作及安装的作业。3引用标准下列标准所包含的条文，通过引用而构成本作业指导书的条文。本书出版时，所示版本均为有效。所有标准都会被修订，使用本书的各方，应探讨使用下列标准最新版本的可能性:GB5589《电缆附件试验方法》GB9327《电缆导体压缩和机械连接接头试验方法》GB11033《额定电压26/35kV及以下电力电缆附件基本技术要求》GB14315《电线电缆导体用压接型铜、铝接线端子和连接管》GB/T50169-1992《电气装置安装工程接地装置施工及验收规范》GB/T50168-1992《电气装置安装工程电缆线路施工及验收规范》DL408-1991《电业安全工作规程》（发电厂和变电所部分）DL409-1991《电业安全工作规程》（电力线路部分）DL/T596-1996《电力设备预防性试验规程》Q-CSG1002-2004《架空线路及电缆安健环设施标准》4安全措施4．1工作前认真履行“两票”制度，严格遵守《电业安全工作规程》（电力线路部分）5.4.2主要辅材（表5-2）。表5-2主要辅材清发电厂和变电所部分）中的有关规定。4.2制作热缩电缆头时,工作现场必须配备灭火器材。4.3外接施工电源时必须两人进行。5作业准备5.1人员准备：工作负责人：1人；技术负责人：1人；工作人员：2人；辅助工:4人（在杆塔上安装时,视情况再增加人员）。5．2作业人员必须是经考试合格的人员。5.3主要工具表5—1主要工具清单序号设备（工具）名称型号单位数量备注1钢锯弓把12钢卷尺把13一字起4#把14电工刀把15裁纸刀把16钢丝钳把17木柄榔头把18液化气5kg/罐罐1不具备条件时也可用喷灯9液化气喷枪把110高速电锯把111液压钳三401套112锉刀把113电烙铁把15．4材料准备5.4.1根据制作安装要求准备电缆头一套序号材料名称型号单位备注1工业酒精kg2棉纱kg3白布m4多股软铜线25mm2m5乙烯带卷6焊铅条7焊锡膏盒8铜（铝）端子5kg/罐只9钢锯片片6作业周期（以一个头计）6.1电缆敷设完毕需要时。6.2．电缆试验不合格需要时。6.3电缆运行中发生故障时。6.410kV电缆头需一天内完成。6.5作业过程中需排除天气影响7工期定额7.1根据本企业标准定。8设备主要技术参数参考各厂家提供的电缆头材料型号参数。9作业流程（图9—1）图9-1作业流程图10作业项目、工艺要求及质量标准10.110kV热缩户内、户外电缆头10.1.1按附件提供的说明书规定量取所需尺寸，户内根据实际情况，户外750mm,剥除外护套、钢铠（钢铠断口处保留20mm内护套），内护套和填充物。用砂纸将钢铠焊接地线处打光,将地线分别焊在铜屏蔽和钢铠上。用填充胶填平钢铠断口处,将三芯指套套入三叉根部进行加热固定。10.1.2按要求剥除铜屏蔽层、半导电层。从分支手套向上量取50mm铜屏蔽层,其余剥除。从铜屏蔽层断口向上保留20mm半导电层，其余剥除。清洁绝缘表面。将应力疏散胶拉薄缠绕在半导层和绝缘层交接处，两边各搭接5~10mm。套入应力管,搭接20mm铜屏蔽层，加热固定。10.1.3在线芯端部剥去长度为端子孔深加5mm的绝缘层,按压接要求进行端子压接。在端子压口处和绝缘端口处用密封胶填平，需搭接线芯绝缘10mm。清洁绝缘部...
