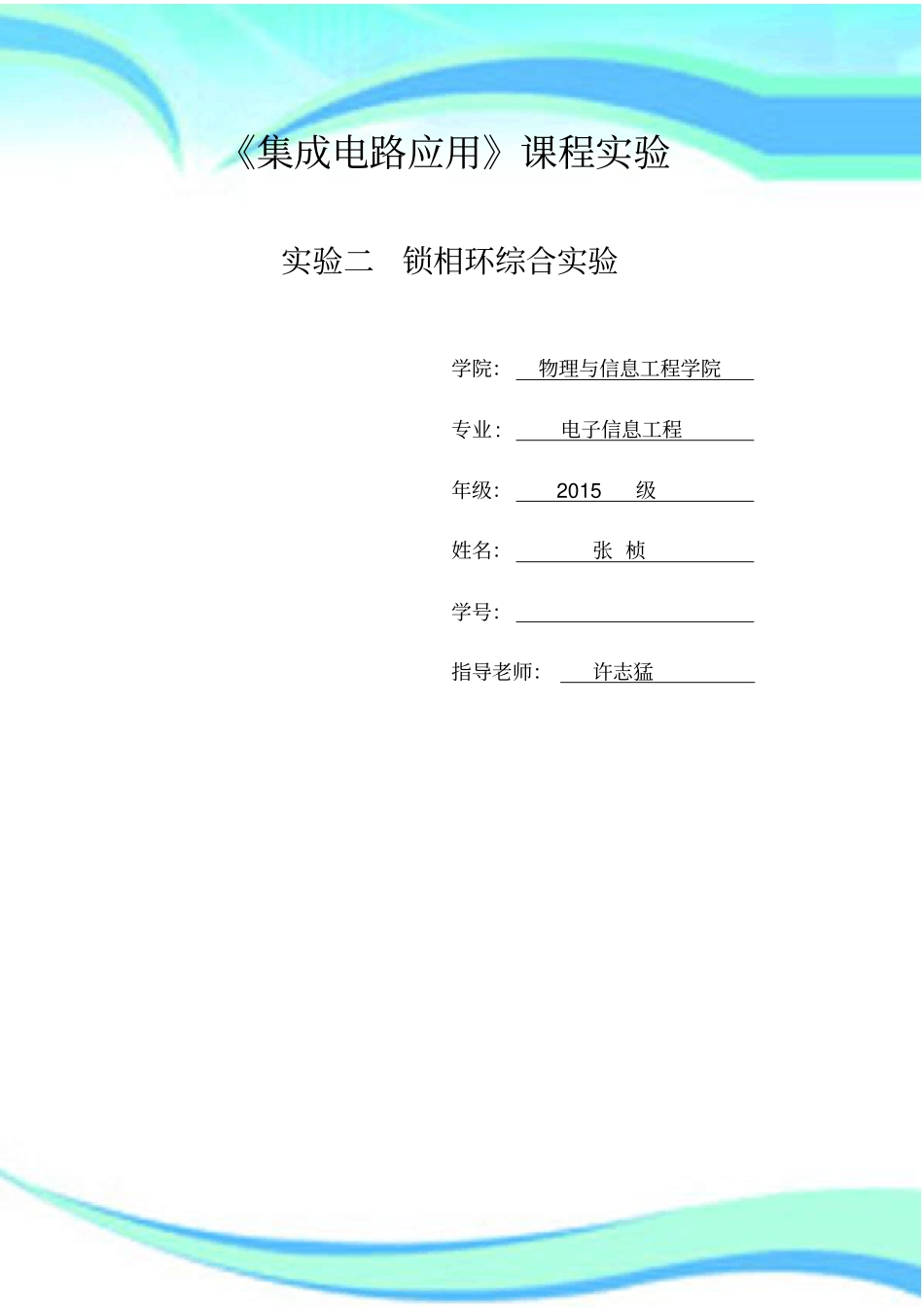

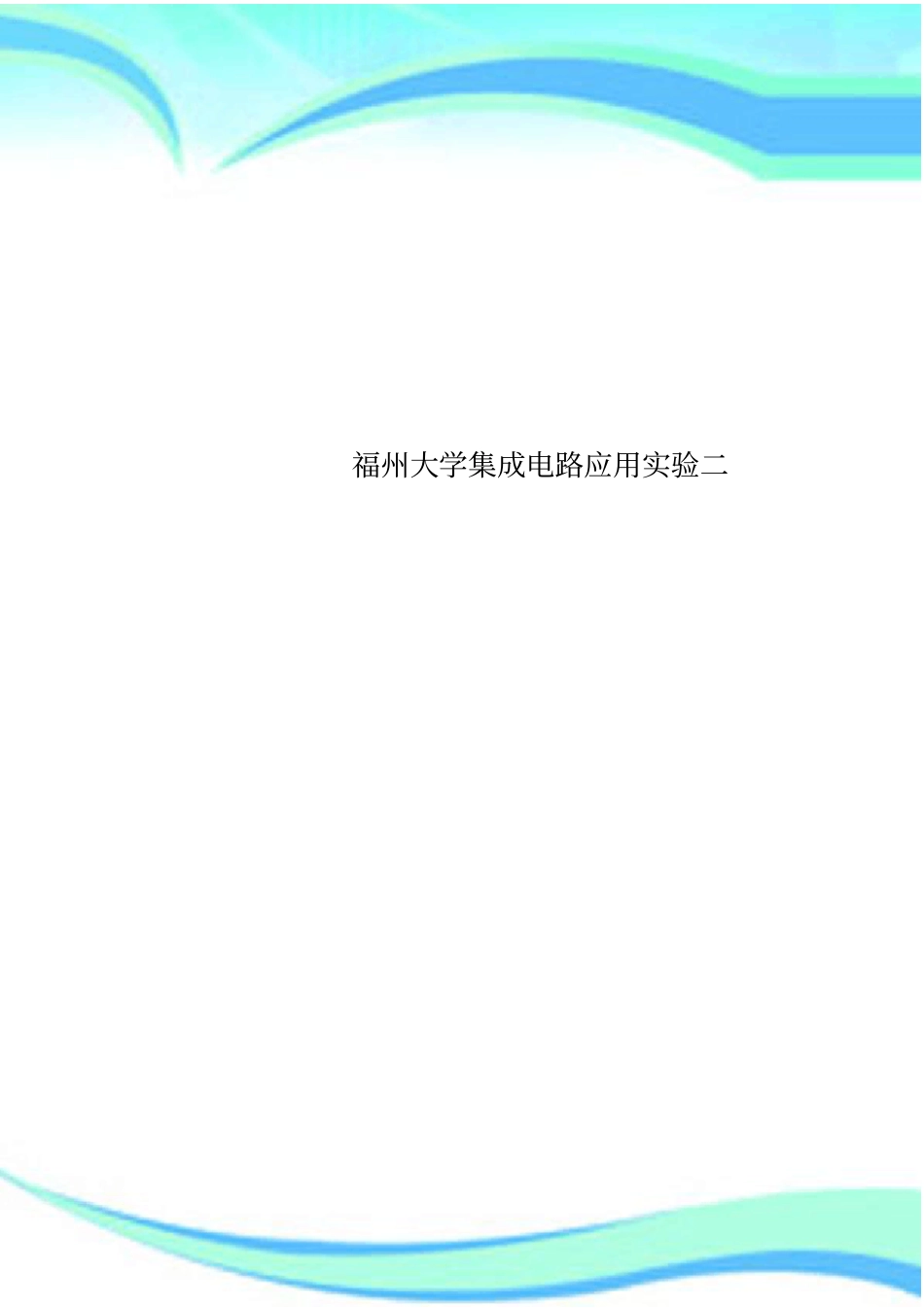

福州大学集成电路应用实验二————————————————————————————————作者：————————————————————————————————日期：《集成电路应用》课程实验实验二锁相环综合实验学院：物理与信息工程学院专业:电子信息工程年级：2015级姓名：张桢学号：指导老师：许志猛实验二锁相环综合实验一、实验目的：1.掌握锁相环的基本原理。2.掌握锁相环外部元件的选择方法。3.应用CD4046锁相环进行基本应用设计。二、元件和仪器：1.CD40462.函数信号发生器3.示波器4.电阻、电容若干5.面包板三、实验原理：1.锁相环的基本原理。锁相环最基本的结构如图所示。它由三个基本的部件组成：鉴相器（PD）、环路滤波器（LPF）和压控振荡器（VCO）。鉴相器是个相位比较装置。它把输入信号Si(t)和压控振荡器的输出信号So(t)的相位进行比较，产生对应于两个信号相位差的误差电压Se(t)。环路滤波器的作用是滤除误差电压Se(t)中的高频成分和噪声，以保证环路所要求的性能，增加系统的稳定性。锁相环工作原理图压控振荡器受控制电压Sd(t)的控制，使压控振荡器的频率向输入信号的频率靠拢，直至消除频差而锁定。锁相环是个相位误差控制系统。它比较输入信号和压控振荡器输出信号之间的相位差，从而产生误差控制电压来调整压控振荡器的频率，以达到与输入信号同频。在环路开始工作时，如果输入信号频率与压控振荡器频率不同，则由于两信号之间存在固有的频率差，它们之间的相位差势必一直在变化，结果鉴相器输出的误差电压就在一定范围内变化。在这种误差电压的控制下，压控振荡器的频率也在变化。若压控振荡器的频率能够变化到与输入信号频率相等，在满足稳定性条件下就在这个频率上稳定下来。达到稳定后，输入信号和压控振荡器输出信号之间的频差为零，相差不再随时间变化，误差电压为一固定值，这时环路就进入“锁定”状态。这就是锁相环工作的大致过程。2.CD4046芯片的工作原理。CD4046是通用的CMOS锁相环集成电路，其特点是电源电压范围宽（为3V－18V），输入阻抗高(约100MΩ)，动态功耗小，在中心频率f0为10kHz下功耗仅为600μW，属微功耗器件。CD4046锁相的意义是相位同步的自动控制,功能是完成两个电信号相位同步的自动控制闭环系统叫做锁相环,简称PLL。它广泛应用于广播通信、频率合成、自动控制及时钟同步等技术领域。锁相环主要由相位比较器（PC）、压控振荡器（VCO）、低通滤波器三部分组成,如下所示。4046组成框图CD4046内部电原理框图如下图所示：CD4046工作原理：输入信号Ui从14脚输入后，经放大器A1进行放大、整形后加到相位比较器Ⅰ、Ⅱ的输入端，图3开关K拨至2脚，则比较器Ⅰ将从3脚输入的比较信号Uo与输入信号Ui作相位比较，从相位比较器输出的误差电压UΨ则反映出两者的相位差。UΨ经R3、R4及C2滤波后得到一控制电压Ud加至压控振荡器VCO的输入端9脚，调整VCO的振荡频率f2，使f2迅速逼近信号频率f1。VCO的输出又经除法器再进入相位比较器Ⅰ，继续与Ui进行相位比较，最后使得f2＝f1，两者的相位差为一定值，实现了相位锁定。若开关K拨至13脚，则相位比较器Ⅱ工作，过程与上述相同，不再赘述。右图是CD4046的引脚排列：CD4046采用16脚双列直插式，各管脚功能：1脚相位输出端，环路人锁时为高电平，环路失锁时为低电平。2脚相位比较器Ⅰ的输出端。3脚比较信号输入端。4脚压控振荡器输出端。5脚禁止端，高电平时禁止，低电平时允许压控振荡器工作。6、7脚外接振荡电容。8、16脚电源的负端和正端。9脚压控振荡器的控制端。10脚解调输出端，用于FM解调。11、12脚外接振荡电阻。13脚相位比较器Ⅱ的输出端。14脚信号输入端。15脚内部独立的齐纳稳压管负极。四、实验内容：1.掌握CD4046锁相环的工作原理，选取合适的参数设计一个锁相环（1）根据实验原理和设计要求，设计如下的电路图：设计要求：（1）输入信号：F=10KHz（2）VCC=10V（3）中心频率：10KHz（4）锁定范围：1KHz（2）在面包板上连接电路。（3）用示波器观察锁相环输出的信号。调整输入信号的频率，观察CD4046芯片上1脚的电平变化：当1脚电平指示为“1”电平时，标志着进入锁定范围。反...
