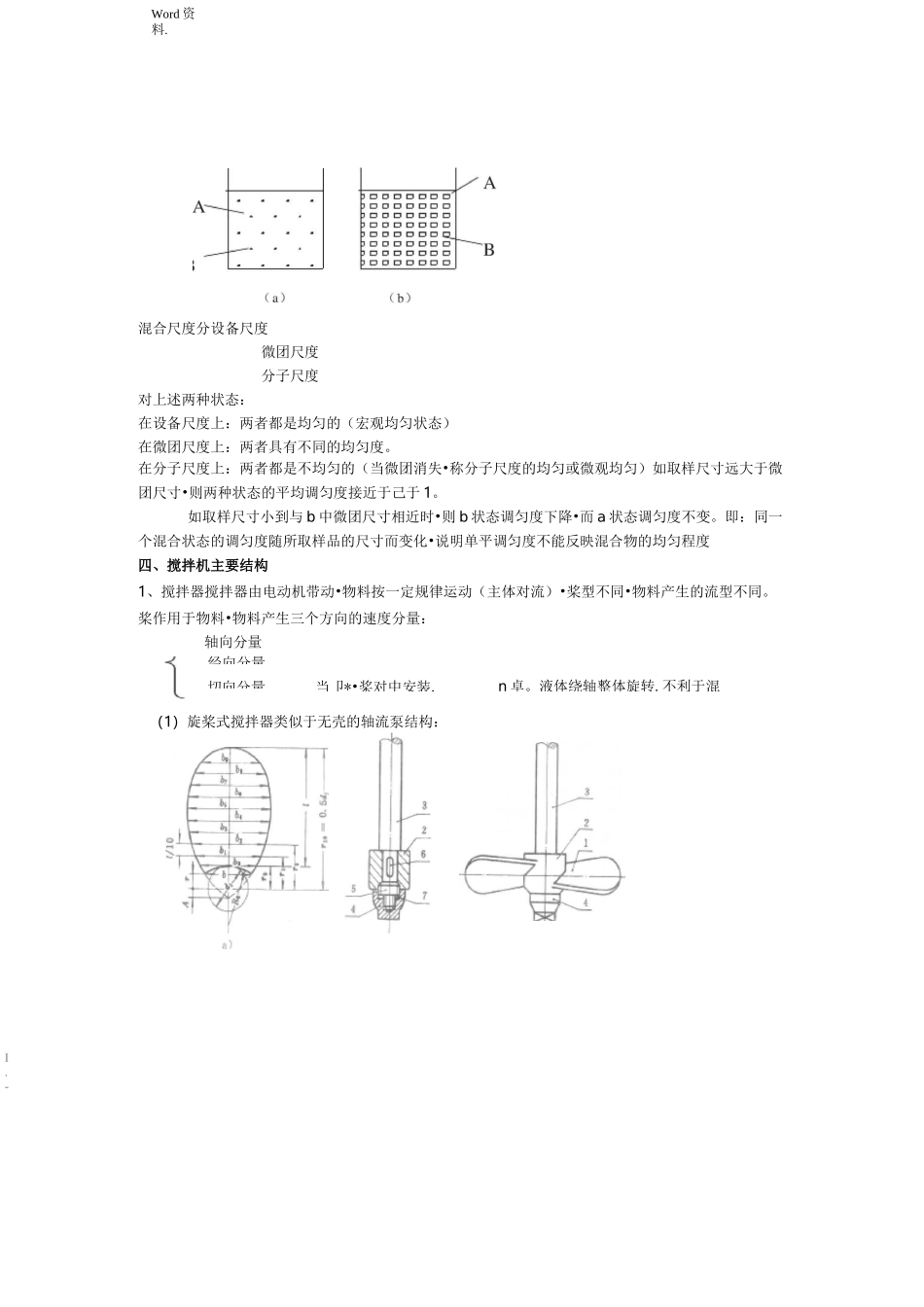

Word资料.主体对流涡流对流宏观混合第二节搅拌桨叶的设计和选型组成：搅拌器电动机减速器容器排料管挡板适用物料：低粘度物料利用低粘度物料流动性好的特性实现混合1、对流混合在搅拌容器中.通过搅拌器的旋转把机械能传给液体物料造成液体的流动.属强制对流。包括两种形式：1）主体对流：搅拌器带动物料大围的循环流动2）涡流对流：旋涡的对流运动液体层界面一►强烈剪►旋涡扩散对流混合速度取绝被混合物料的湍动程度，湍动程度+混合速度十2、分子扩散混合液体分子间的运动微观混合作用：形成液体分子间的均匀分布对流混合可提高分子扩散混合3、剪切混合剪切混合：搅拌桨直接与物料作用.把物料撕成越来越薄的薄层.达到混合的目的高粘度过物料混合过程.主要是剪切作用。Word资料.O口口口口口口口口口口口口口口口口口口口口口口口口口口口口口口口口口口口口口口口口口口口口口口口口口口口口口口口三、混合效果的度量1、调匀度i设A、B两种液体•各取体积vA及vB置于一容器中.则容器液体A的平均体积浓度CA0为：CVA0V+V（理论值）经过搅拌后在容器各处取样分析实际体积浓度CA•比较CA0、CA.若各处CA0=CA则表明搅拌均匀若各处CA0=CA则表明搅拌尚不均匀•偏离越大•均匀程度越差。引入调匀度衡量样品与均匀状态的偏离程度定义某液体的调匀度I为:I二JC（当样品中CACA0时）A0显然IW1若取m个样品•则该样品的平均调匀度为—I+1++1I二2mm当混合均匀时—=12、混合尺度设有A、B两种液体混合后达到微粒均布状态。□□mo□□□经向分量当卩*•桨对中安装.n卓。液体绕轴整体旋转.不利于混I.-Word资料.混合尺度分设备尺度微团尺度分子尺度对上述两种状态：在设备尺度上：两者都是均匀的（宏观均匀状态）在微团尺度上：两者具有不同的均匀度。在分子尺度上：两者都是不均匀的（当微团消失•称分子尺度的均匀或微观均匀）如取样尺寸远大于微团尺寸•则两种状态的平均调匀度接近于己于1。如取样尺寸小到与b中微团尺寸相近时•则b状态调匀度下降•而a状态调匀度不变。即：同一个混合状态的调匀度随所取样品的尺寸而变化•说明单平调匀度不能反映混合物的均匀程度四、搅拌机主要结构1、搅拌器搅拌器由电动机带动•物料按一定规律运动（主体对流）•桨型不同•物料产生的流型不同。桨作用于物料•物料产生三个方向的速度分量：轴向分量（1）旋桨式搅拌器类似于无壳的轴流泵结构：切向分量Word资料.特点：a、流型：轴流型，以轴流混合为主，伴有切向流，经向流,湍动程度不高。b、循环量大，适用于宏观混合c、适用低粘度物料混合，yW2000cp。d、桨转速较高，圆周速度u=5~15m/sn=100~500rpme、dj=（0.2〜0.5）D（以0.33居多）（2）涡轮式搅拌器相似于无壳的离心泵组成：圆盘、轴、叶片（4〜8）特点：①流型：径向流型伴有轴向流切向流②有两个回路③易产生“分层效应”（不适于混合含有较重固体颗粒悬浮液）④dj=（0.2〜0.5）D（0.33居多）dj：L：b=20：5：4⑤适合混合中低粘度I.-Word资料.的物料.yW5000cu=4〜8m/sn=10〜300r.p.m。⑥回路较曲折•出口速度大•湍动程度强•剪切力大•可将微团细化Word资料.(3)桨式搅拌器当卩搅拌器提供的机械能因粘性阻力而消耗湍动程度主体流动围例：同一规格的涡轮式搅拌器•混合不同粘度的物料•混合效果差别很大。水的搅动范围为4D当卩＞5000cp时，其搅动范围为0.5D，离桨较远处流体流动缓慢，甚至静止，混合效果不佳。・••当卩时，应采用Dn的桨结构：ffl5-5甲桨叶卩油的定方医Word资料.桨式搅拌器特点：①桨叶尺寸大,dj/D=0.5〜0.8宽度大,b:dj=0.1〜0.25②转速低,u=1.5〜2m/s;n=1〜100rpm③流型：径向流切向流桨叶倾斜•可产生小围轴向流④适合低粘度物料口＞5000CP⑤当容器液位较高时•可在同一轴上安装几个桨叶i——os3d..-b)圭寸②搅拌容器装料量Word资料.(4)锚删式搅拌器结构：5-8锚、椎代按抒器SIq師強槪聲弭Cq蹄闿M|'f-曳)：d>q畸殆q-平莱収动：町懈愛绯式2、搅拌容器形状：圆弧底：有利于产生流型•加速混合•没有死角•功耗低。锥型底：有利于底部排料•流型差•底部易产生停滞现象.均匀程度差。(2)设计容器壁厚按压...
