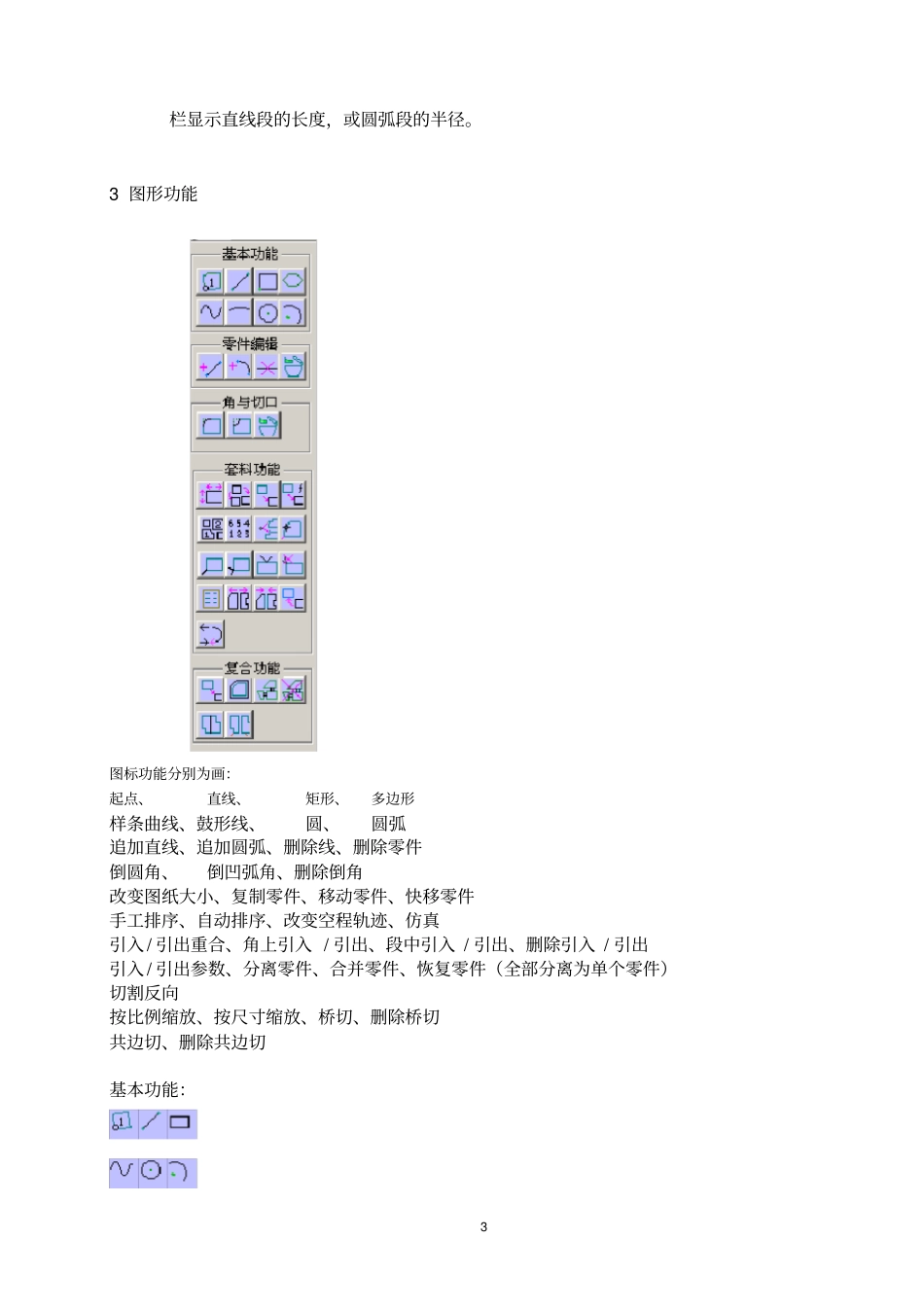

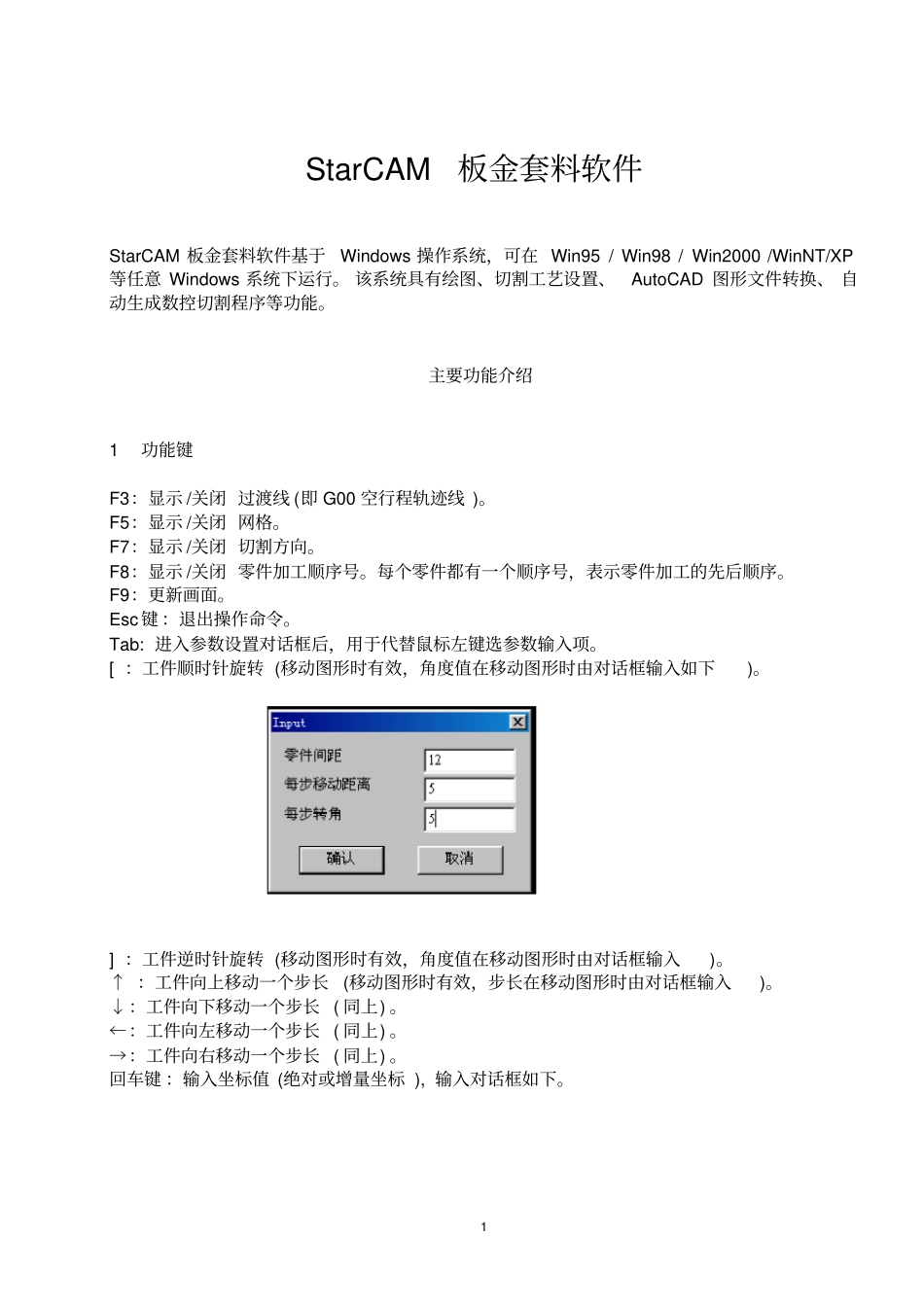

1StarCAM板金套料软件StarCAM板金套料软件基于Windows操作系统，可在Win95/Win98/Win2000/WinNT/XP等任意Windows系统下运行。该系统具有绘图、切割工艺设置、AutoCAD图形文件转换、自动生成数控切割程序等功能。主要功能介绍1功能键F3：显示/关闭过渡线(即G00空行程轨迹线)。F5：显示/关闭网格。F7：显示/关闭切割方向。F8：显示/关闭零件加工顺序号。每个零件都有一个顺序号，表示零件加工的先后顺序。F9：更新画面。Esc键：退出操作命令。Tab:进入参数设置对话框后，用于代替鼠标左键选参数输入项。[：工件顺时针旋转(移动图形时有效，角度值在移动图形时由对话框输入如下)。]：工件逆时针旋转(移动图形时有效，角度值在移动图形时由对话框输入)。↑：工件向上移动一个步长(移动图形时有效，步长在移动图形时由对话框输入)。↓：工件向下移动一个步长(同上)。←：工件向左移动一个步长(同上)。→：工件向右移动一个步长(同上)。回车键：输入坐标值(绝对或增量坐标),输入对话框如下。2Del键：删除图形等(删除直线或圆弧时，先按左键选择段，按Del键删除)。鼠标左键：捕捉节点（线段段点、圆心、几何定义点）。鼠标右键：选择光标位置点。2文件管理菜单打开文件：1.打开*.a文件：*.a文件格式为本软件定义和使用的一种文件格式。2.打开*.dxf文件：将由AutoCAD生成的dxf格式文件转换为*.a文件。保存文件：1.保存*.a文件。2.生成*.n文件：根据所选择机器、刀具和加工工艺等生成数控加工程序。退出系统。设置菜单：1.清除图形：重新开始画一张新图。按如下对话框设置板材尺寸、材料和厚度。2.顺序显示加工段：按右键或左键依次正向或逆向显示加工段。显示加工段时，在状态3栏显示直线段的长度，或圆弧段的半径。3图形功能图标功能分别为画：起点、直线、矩形、多边形样条曲线、鼓形线、圆、圆弧追加直线、追加圆弧、删除线、删除零件倒圆角、倒凹弧角、删除倒角改变图纸大小、复制零件、移动零件、快移零件手工排序、自动排序、改变空程轨迹、仿真引入/引出重合、角上引入/引出、段中引入/引出、删除引入/引出引入/引出参数、分离零件、合并零件、恢复零件（全部分离为单个零件）切割反向按比例缩放、按尺寸缩放、桥切、删除桥切共边切、删除共边切基本功能：4选命令：左键单击图标(或菜单)。退出：Esc退出命令。坐标定位：画图时可以按鼠标左键捕捉关键点（起点、终点、转折点、由几何画图画的点），或按鼠标右键选取光标位置点，也可按回车键后，输入坐标值（绝对坐标或增量坐标）。定义零件起点：定义零件起点时自动产生一个零件序号，该序号表示零件加工顺序，每个零件都有一个序号。一个零件只有一个零件起点，同时，相对坐标原点自动移到该点。此项功能还作为确定加工起点和终点用：画完全部图形后，选以下浮动菜单的第一项“割炬起点位置”，确定加工起点；选以下浮动菜单的第二项“割炬终点位置”，确定加工终点；默认终点位置和起点位置重合。直线：以当前位置为直线起点。终点：可按回车键后输入终点坐标，或按鼠标右键选光标位置为终点，或按鼠标左键捕捉关键点为终点。Esc退出命令。软件规定：当画外轮廓时，用顺时针方向画；画内孔时用逆时针方向画。从而刀补方向一致，以保证加工精度最高。除刀补方向外，外轮廓与内孔的另一区别是导入/导出不同：外轮廓——导入是从轮廓外引致零件起点；内孔——导入是从孔内引致零件起点。矩形工件：点击图标时弹出以下对话框。5由对话框输入长和宽(默认值：200X200)；起点：按回车键后输入起点坐标，或按鼠标右键选光标位置为起点，或按鼠标左键捕捉关键点做起点，Esc退出命令。样条曲线：最少由四个点组成。先由对话框输入精度等参数。然后输入控制点坐标：按回车键后输入坐标值，或右键选光标位置点，左键捕捉关键点。当输入最后一点后，自动完成样条曲线。圆：点击图标时弹出以下对话框。6对话框默认半径输入方式(默认值：100)，也可选择直径输入方式；圆心：按回车键后输入圆心坐标，按鼠标右键选光标位置为圆心，或按鼠标左键捕捉关键点做圆心，Esc退出命令。圆弧。以当前点为起点。终点：可按回车键后输入终点坐标，或按鼠标右...
