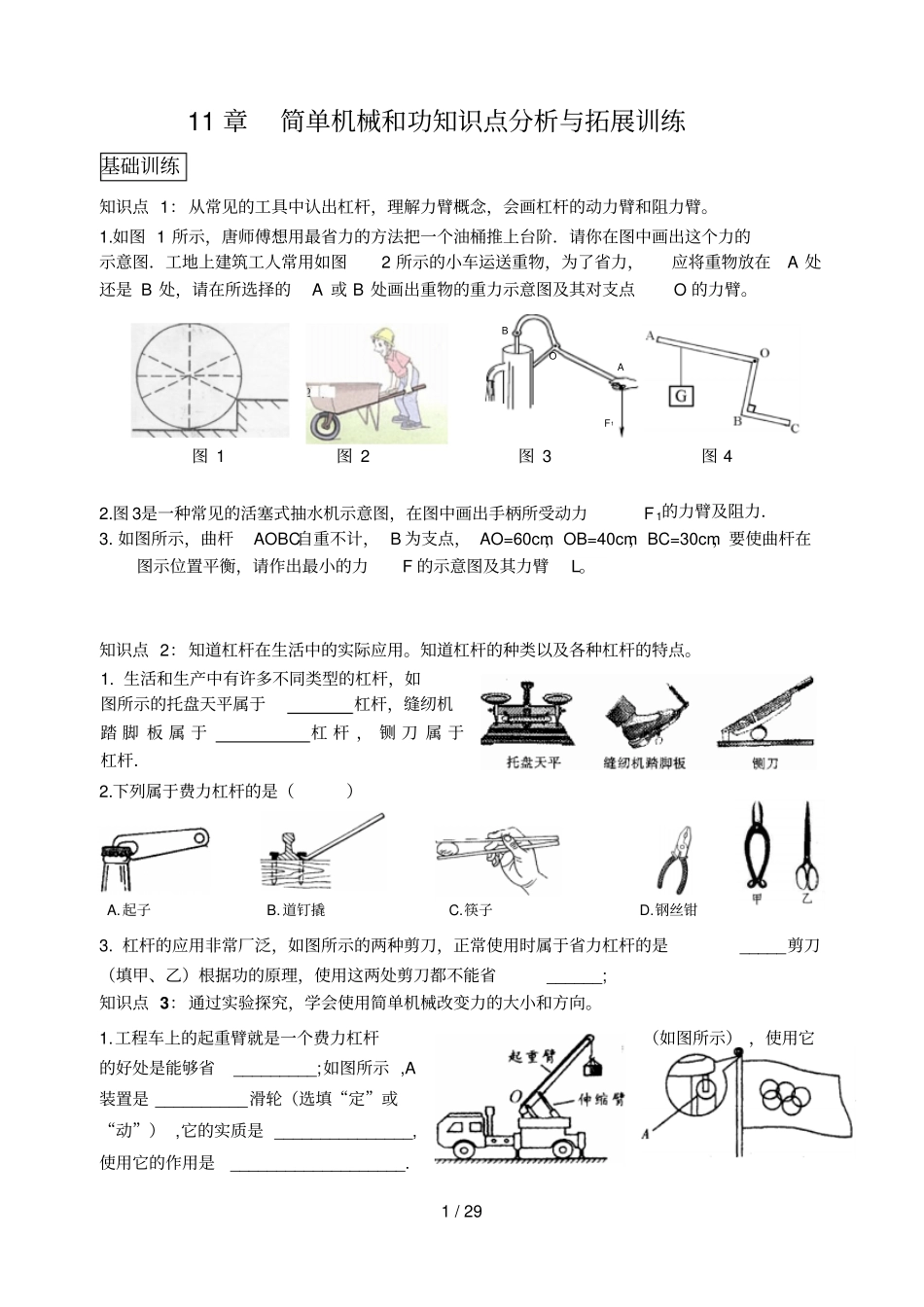

1/2911章简单机械和功知识点分析与拓展训练基础训练知识点1：从常见的工具中认出杠杆，理解力臂概念，会画杠杆的动力臂和阻力臂。1.如图1所示，唐师傅想用最省力的方法把一个油桶推上台阶．请你在图中画出这个力的示意图．工地上建筑工人常用如图2所示的小车运送重物，为了省力，应将重物放在A处还是B处，请在所选择的A或B处画出重物的重力示意图及其对支点O的力臂。图1图2图3图42.图3是一种常见的活塞式抽水机示意图，在图中画出手柄所受动力F1的力臂及阻力．3.如图所示，曲杆AOBC自重不计，B为支点，AO=60cm，OB=40cm，BC=30cm，要使曲杆在图示位置平衡，请作出最小的力F的示意图及其力臂L。知识点2：知道杠杆在生活中的实际应用。知道杠杆的种类以及各种杠杆的特点。1.生活和生产中有许多不同类型的杠杆，如图所示的托盘天平属于杠杆，缝纫机踏脚板属于杠杆，铡刀属于杠杆．2.下列属于费力杠杆的是（）A.起子B.道钉撬C.筷子D.钢丝钳3.杠杆的应用非常厂泛，如图所示的两种剪刀，正常使用时属于省力杠杆的是_____剪刀（填甲、乙）根据功的原理，使用这两处剪刀都不能省______;知识点3：通过实验探究，学会使用简单机械改变力的大小和方向。1.工程车上的起重臂就是一个费力杠杆（如图所示），使用它的好处是能够省_________;如图所示,A装置是__________滑轮（选填“定”或“动”）,它的实质是_______________,使用它的作用是___________________.BOAF12/292.如图8甲所示，工人正试图用扳手拧松工件上一个紧固的螺栓，尽管他使出了浑身力气，却没能成功。于是他想出了一个新点子：在其它不变的情况下，取来一根绳子，将绳的一头栓在扳手柄的上端，自己使劲拉绳的另一头（如图8乙所示）．可他还是没能扳动螺栓，这是为什么呢？请分析其中的原因。（假定工人施力的大小不变）知识点4：经历探究杠杆平衡条件的过程，理解杠杆平衡的条件，并能用它分析解决简单的有关杠杆平衡的问题。1.如图所示的轻质杠杆，AO小于BO．在A、B两端悬挂重物G1和G2后杠杆平衡．若将G1和G2同时向支点O移动相同的距离，则（）A.杠杆仍保持平衡B.杠杆的A端向下倾斜C.杠杆的B端向下倾斜D.无法判断2.在“探究杠杆的平衡条件”实验中，应先调节杠杆两端的平衡螺母，使杠杆在位置平衡，这样做是为了便于测量；如发现杠杆左端偏高，则可将右端的平衡螺母向调节，或将左端的平衡螺母向调节.上图是小明同学三次实验的情景，实验时所用的每个钩码重0.5N，杠杆上每一格长5cm，部分实验数据已记录在下表中.(1)将表格中的实验数据补充完整.(2)小明的第3次实验存在错误，其错误是_________________________.实验次数动力F1/N动力臂L1/cm阻力F2/N阻力臂L2/cm11.510121201031201.5103/29知识点5：经历实验探究过程，了解使用定滑轮和动滑轮的特点：定滑轮不省力，但能改变力的方向，动滑轮省力但不能改变力的方向1.小昕学习了滑轮知识后，用一根绳和一个滑轮，借助木桩设计出如图所示的甲、乙两种方案，将船拉上沙滩.请你指明这两种方案的优缺点：________________________________________________________________.知识点6：能识别生活和生产中常见的滑轮；了解滑轮组的特点：既可以省力又可以改变力的方向。学会组装简单的滑轮组。1.程跃要提起重800N的物体，但是他的最大拉力只有300N．于是，他找来了一些滑轮，想利用滑轮组提起这个重物。已知每个滑轮重20N，程跃想站在地上向下拉绳，他最好选择图中_______滑轮组来提起重物(选填“a”、“b”或“c”)。请在所选的图中画出正确的绕绳方法。如果程跃的实际拉力是280N，求出所选滑轮组的机械效率。知识点7：结合功的实例认识功的概念。理解做功的两个必要条件，并能正确判断某个力是否做功。会对有关功的问题进行简单的计算。1.如图所示为运动员投掷铅球的过程示意图,下列有关说法错误的是（）A.在a到b的过程中，运动员对铅球做了功B.在b到c的过程中，运动员对铅球没有做功C.在c到d的过程中，没有力对铅球做功D.在a到d的过程中，铅球的运动状态在不断的变化2.如图(甲)所示，小华用水平力F拉着木箱在水平方向上运动了距离L，则小华对木箱所做的功为W1=_______.小昕沿如图(...
