陶粒隔墙板施工方案VIP免费

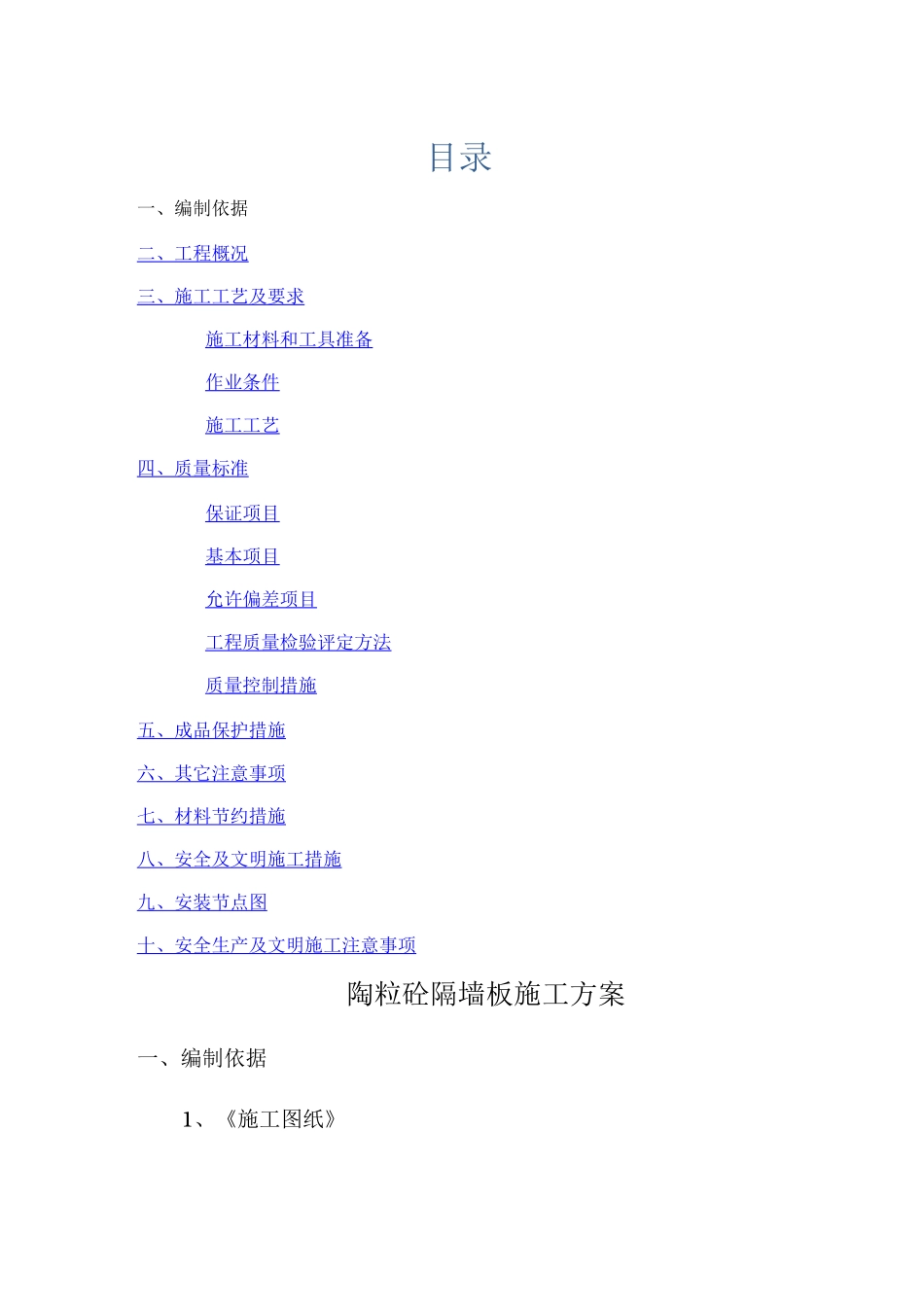

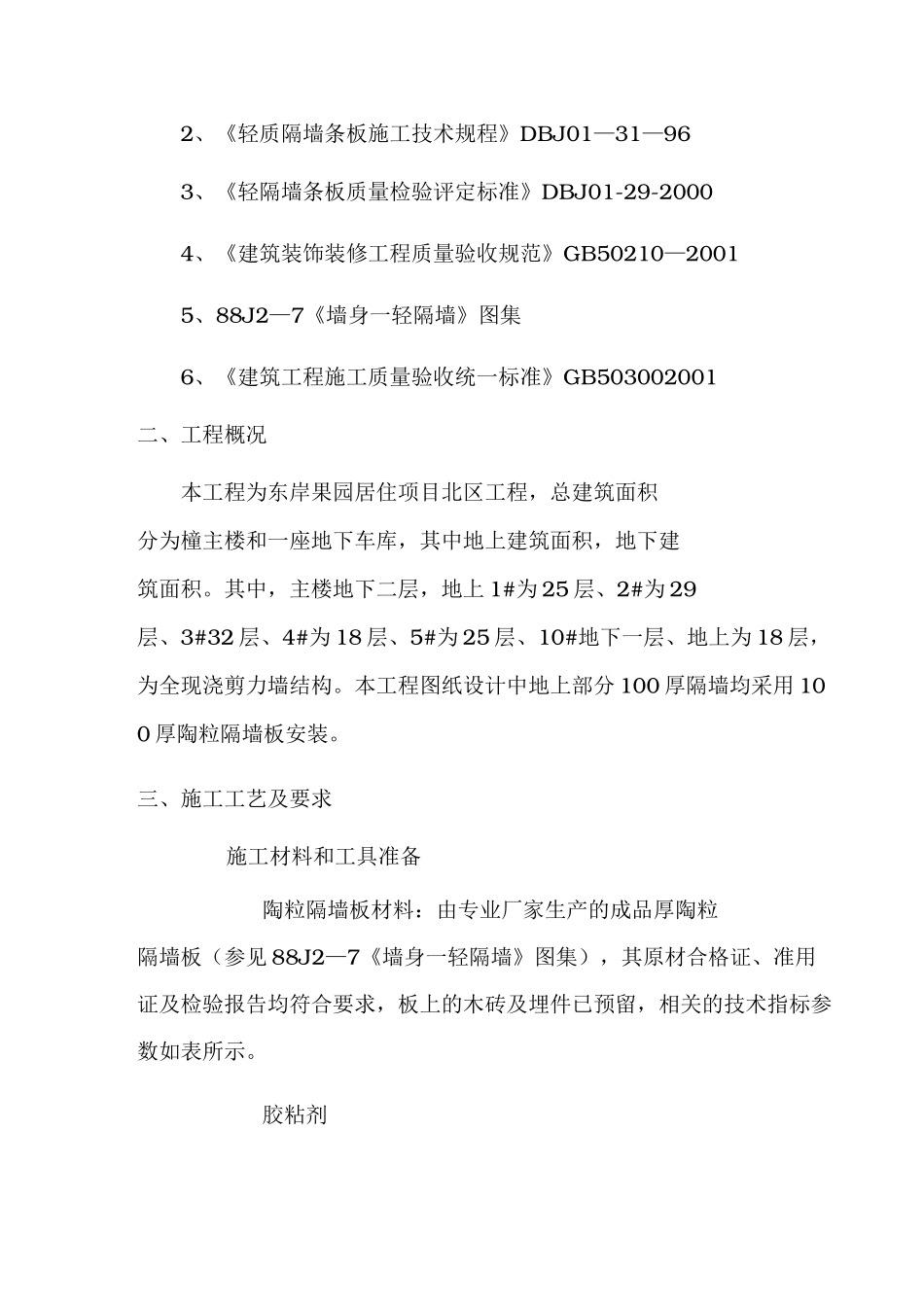

目录一、编制依据二、工程概况三、施工工艺及要求施工材料和工具准备作业条件施工工艺四、质量标准保证项目基本项目允许偏差项目工程质量检验评定方法质量控制措施五、成品保护措施六、其它注意事项七、材料节约措施八、安全及文明施工措施九、安装节点图十、安全生产及文明施工注意事项陶粒砼隔墙板施工方案一、编制依据1、《施工图纸》2、《轻质隔墙条板施工技术规程》DBJ01—31—963、《轻隔墙条板质量检验评定标准》DBJ01-29-20004、《建筑装饰装修工程质量验收规范》GB50210—20015、88J2—7《墙身一轻隔墙》图集6、《建筑工程施工质量验收统一标准》GB503002001二、工程概况本工程为东岸果园居住项目北区工程，总建筑面积分为橦主楼和一座地下车库，其中地上建筑面积，地下建筑面积。其中，主楼地下二层，地上1#为25层、2#为29层、3#32层、4#为18层、5#为25层、10#地下一层、地上为18层，为全现浇剪力墙结构。本工程图纸设计中地上部分100厚隔墙均采用100厚陶粒隔墙板安装。三、施工工艺及要求施工材料和工具准备陶粒隔墙板材料：由专业厂家生产的成品厚陶粒隔墙板（参见88J2—7《墙身一轻隔墙》图集），其原材合格证、准用证及检验报告均符合要求，板上的木砖及埋件已预留，相关的技术指标参数如表所示。胶粘剂断裂强度：（经向，水泥类胶粘剂用于陶粒隔墙板与基体结构的固定、板缝处理、板缝及墙面转角处玻纤布的粘结。粘结砂浆配合比为：胶：普通水泥：中砂：：其初凝时间上，粘结强度上。表陶粒隔墙板的性能检验项目标准要求（合格品）检测结果厚隔墙板面密度唸m2抗弯荷载，$抗冲击性次$冲击次，板面无损单点吊挂力$隔声量，$燃烧性能级含水率耐碱涂塑玻纤布：用于板缝的处理。布重上，网格为目英寸。断裂强度：（经向，工具：无齿剧、射钉枪及配套材料、刀具、皮槽、托板、水桶、托线板、钢卷尺、橡皮锤、钢丝刷、木楔、扫帚等。作业条件结构已验收，墙面弹出建筑控制线；地面弹出隔墙板位置及门洞位置控制线。操作地点环境温度在°C以上，穿墙电管已矫正、高接线盒已安装到位。所有门洞口两边要用专用盲孔板安装。正式安装前,先安装样板墙一道，经检验合格后正式安装。施工工艺工艺流程结构墙面、顶面、地面清理和找平一放线、分档一配板、修补f配制胶粘剂f安装隔墙板f板缝处理f贴布。清理隔墙板与顶面、地面、墙面的结合部位，凡凸出墙面的砂浆、混凝土块等必须剔除并扫净，结合部不平处予以找平。放线、分档：在地面、墙面及顶面，根据设计位置,弹好边线及门窗洞口线，并按板宽分档。配制胶粘剂：配制的胶粘剂要随配随用，配制的胶粘剂要在分钟内用完。安装隔墙板隔墙板的安装应从与墙的结合处开始，依次顺序安装。在板的侧面及顶面满刮胶粘剂，按弹线位置安装就位，用木楔顶在板底，再用手推隔板，使板缝冒浆，一人用橇棍在板底部向上顶，另一人打木楔，使隔墙板挤紧顶实，然后用开刀将挤出的胶粘剂刮平。按以上操作方法依次安装隔墙板。安装第一块板应用U型卡。U型卡安装应与隔墙板平齐、并刷防锈器。门头板安装是否设卡，视门头板高度及长度而定：（均需相互焊接）当门头板高度V200,且长度V1000时，可不设卡。当门头板高度$200,在门头板上口设两道U型卡。当门头板长度$1000时，应每1000设一道U型卡（至少应设两道）。门框板靠门框一侧设置“肩膀头”宽为80mm；当门头板直接与剪力墙相连接时，应在门头板无“肩膀头”一侧的侧面设一道U卡，下部设卡。在安装隔墙板时，一定要注意使条板对准预先在顶板及地面上弹好的定位线，在安装的过程中，随时用靠尺及塞尺测量墙面的平整度，用托线板检查板的垂直度。粘结完的隔墙板，应立即用干硬性豆石混凝土将板下口嵌实堵严，当混凝土达到以上后，撤去板下木楔，并用同等级的干硬性砂浆将楔口灌实。有关注意事项：(1)隔墙板安装时，应以板宽度方向的轴线为基准，进行通线安装；不得以一面墙为基准进行找平。(2)加强板面的平整度控制，使相邻板间厚度差不宜过大。施工穿线管槽、接线盒槽的弹线剔凿应在隔墙板安装完成7天后进行，若固定隔墙板的砼及砂浆在未达到强度就进行隔墙板上随意剔凿线槽，则将会因受敲击震动而引起隔墙...
