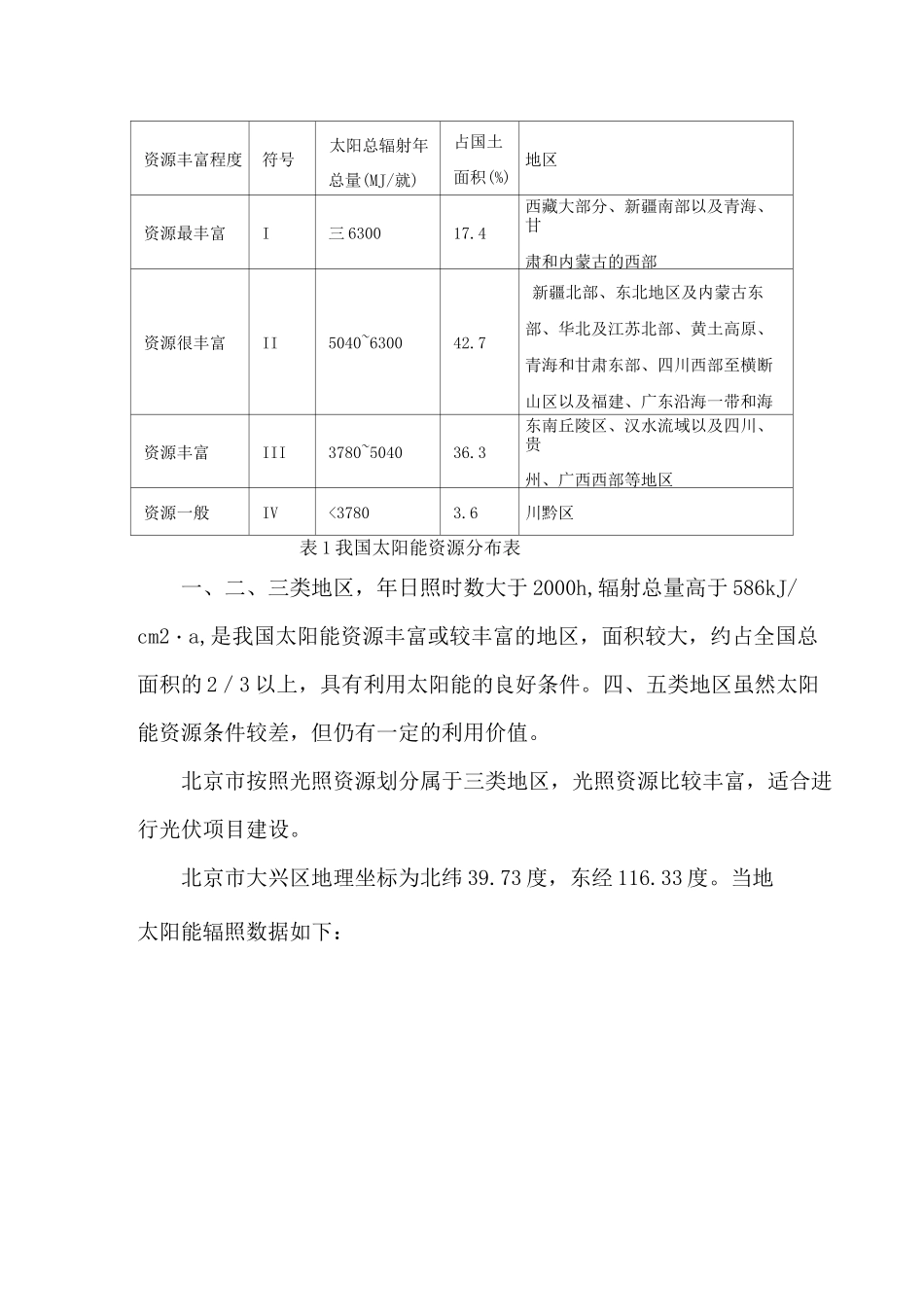

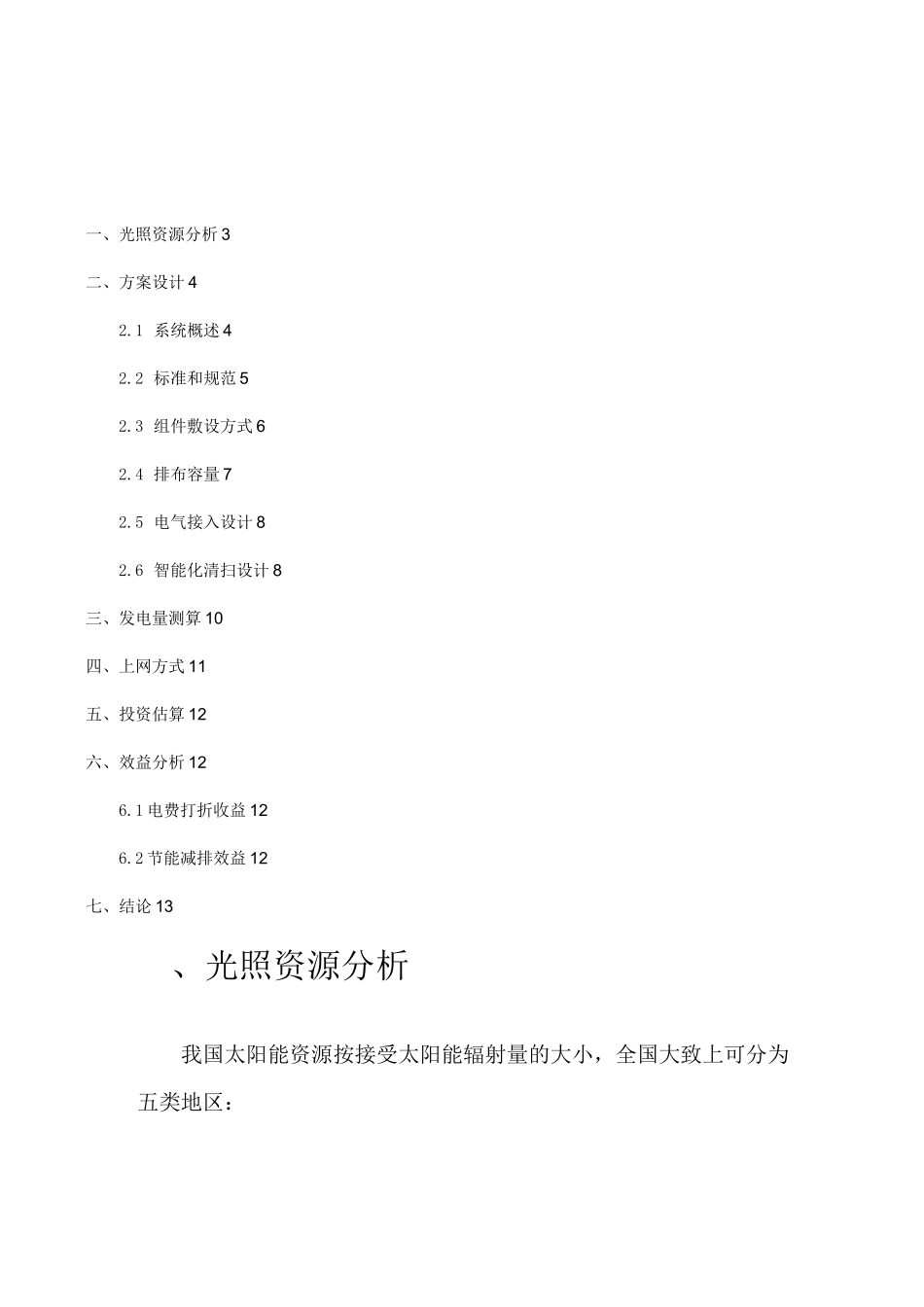

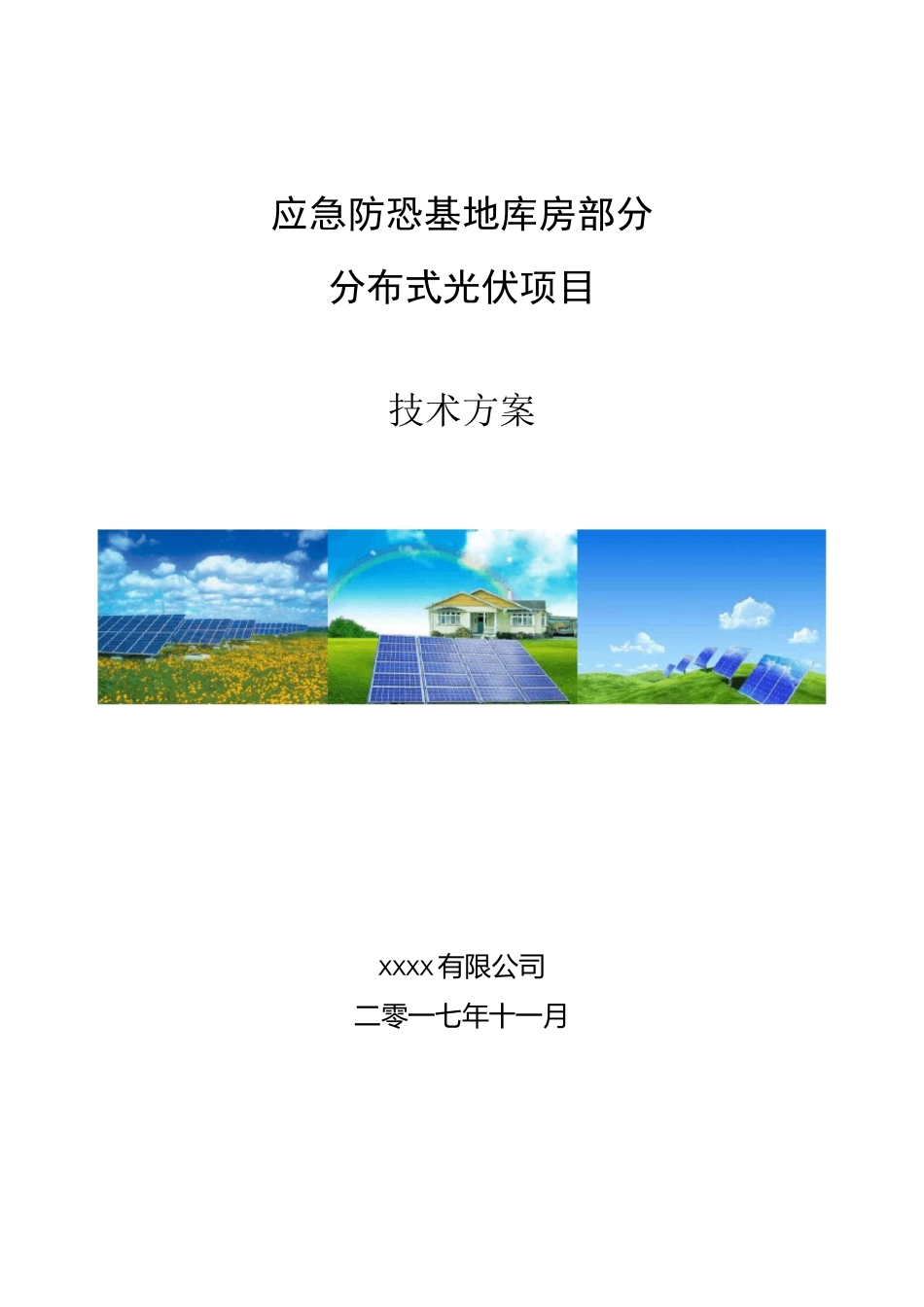

应急防恐基地库房部分分布式光伏项目技术方案XXXX有限公司二零一七年十一月一、光照资源分析3二、方案设计42.1系统概述42.2标准和规范52.3组件敷设方式62.4排布容量72.5电气接入设计82.6智能化清扫设计8三、发电量测算10四、上网方式11五、投资估算12六、效益分析126.1电费打折收益126.2节能减排效益12七、结论13、光照资源分析我国太阳能资源按接受太阳能辐射量的大小，全国大致上可分为五类地区：资源丰富程度符号太阳总辐射年总量(MJ/就)占国土面积(%)地区资源最丰富I三630017.4西藏大部分、新疆南部以及青海、甘肃和内蒙古的西部资源很丰富II5040~630042.7新疆北部、东北地区及内蒙古东部、华北及江苏北部、黄土高原、青海和甘肃东部、四川西部至横断山区以及福建、广东沿海一带和海资源丰富III3780~504036.3东南丘陵区、汉水流域以及四川、贵州、广西西部等地区资源一般IV<37803.6川黔区表1我国太阳能资源分布表一、二、三类地区，年日照时数大于2000h,辐射总量高于586kJ/cm2・a,是我国太阳能资源丰富或较丰富的地区，面积较大，约占全国总面积的2／3以上，具有利用太阳能的良好条件。四、五类地区虽然太阳能资源条件较差，但仍有一定的利用价值。北京市按照光照资源划分属于三类地区，光照资源比较丰富，适合进行光伏项目建设。北京市大兴区地理坐标为北纬39.73度，东经116.33度。当地太阳能辐照数据如下：\onTemperature'PrecipitationStinshiinedurationlyglobalradiationJD-aily]DatatableGhkWh/m£DhkWh/iTi=BnkWh/m2TaDCTd"CFIFm/sJanuary673293-3,2-14.72,9February8640950,4-1222.8Marell12262log7.4-7.73.4April145&495150.-93.3Ma/1711039521.28.33June1559&3225.115.62.5JuJy145996726,720,&2.3August137S97225.420.12.1Geptemb^「US66882o.g13.72.2October96567313.34.32.3Mavember6735784.5-5.32.&De-cen】b^「5B2979-1,&-12.93Year1367790103212.92石2.7图1北京市大兴区太阳能辐照数据由以上资料可以看出，本拟建项目所在北京市大兴区黄村镇，其年总辐照量达1367kwh/m2,属于太阳能资源丰富地区（三类地区），其推广普及利用太阳能资源较好，适宜太阳能电站的建设。二、方案设计2.1系统概述光伏发电系统是利用太阳能电池直接将太阳能转换成电能的发电系统，它的主要部件是太阳能电池、逆变器、汇流箱、变压器及配电设施。分布式光伏发电系统，又称分散式发电或分布式供能，是指在用户现场或靠近用电现场配置较小的光伏发电供电系统。图2分布式光伏发电系统示意图2.2标准和规范下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件：GB/T9174-2008《一般货物运输包装通用技术条件》GB50794-2012《光伏发电站施工规范》GB50796-2012《光伏发电工程验收规范》GB50797-2012《光伏发电站设计规范》Q/GDW617-2011《光伏电站接入电网技术规定》GB/T19939-2005《光伏并网系统技术要求》GB/T12325-2008《电能质里供电电压允许偏差》GB/T14549-1993《电能质量公用电网谐波》GB/T15543-2008《电能质量三相电压不平衡》GB/T15945-2008《电能质量电力系统频率偏差》GB/T12326-2008《电能质量电压波动和闪变》Q/GDW480-2010《分布式电源接入电网技术规定》DL/T5222-2005《导体和电气选择设计技术规定》GB/T50064-2014《交流电气装置的过电压保护和绝缘配合》GB50217-2007《电力工程电缆设计技术规范》GB50017-2003《钢结构设计规范》GB50018-2002《冷弯薄壁型钢结构设计规范》GB50205-2001《钢结构工程施工质量验收规范》GB50236-2011《现场设备、工业管道焊接工程施工规范》GB50661-2011《钢结构焊接规范》GB50683-2011《现场设备、工业管道焊接工程施工质量验收规范》GB/T8923.1-2011《涂装前钢材表面锈蚀等级和除锈等级》GB/T12612-2005《多功能钢铁表面处理液通用技术条件》GB/T13912-2002《金属覆盖层钢铁制件热浸镀锌层技术要求及实验方法》YB/T9256-96《钢结构、管道涂装技术规程》GB/T5267.3-2008《紧固件热浸镀锌层》国家发改委[2015]28号文《电力建设工程...
