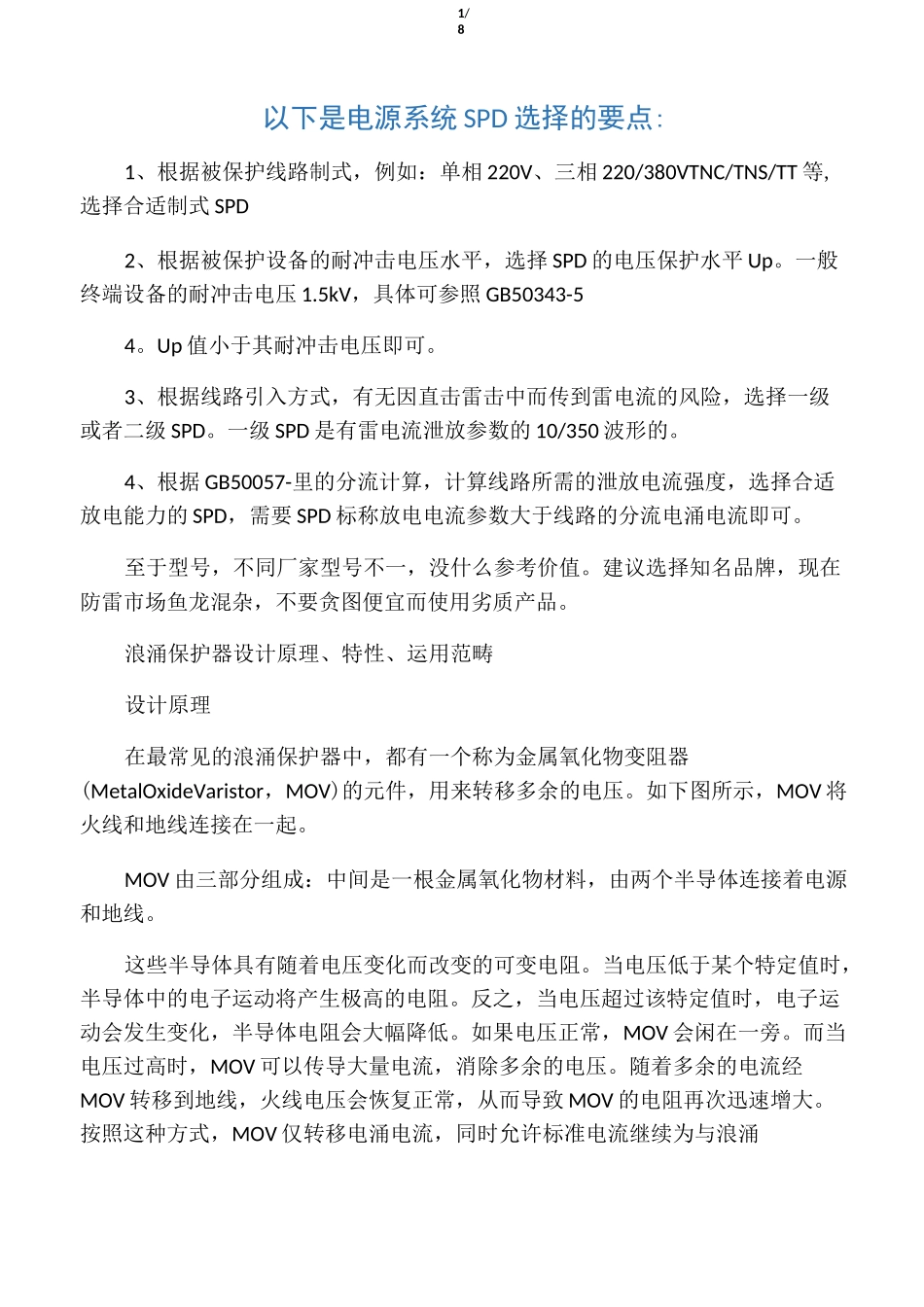

浪涌保护器工作原理_第1页
1/8

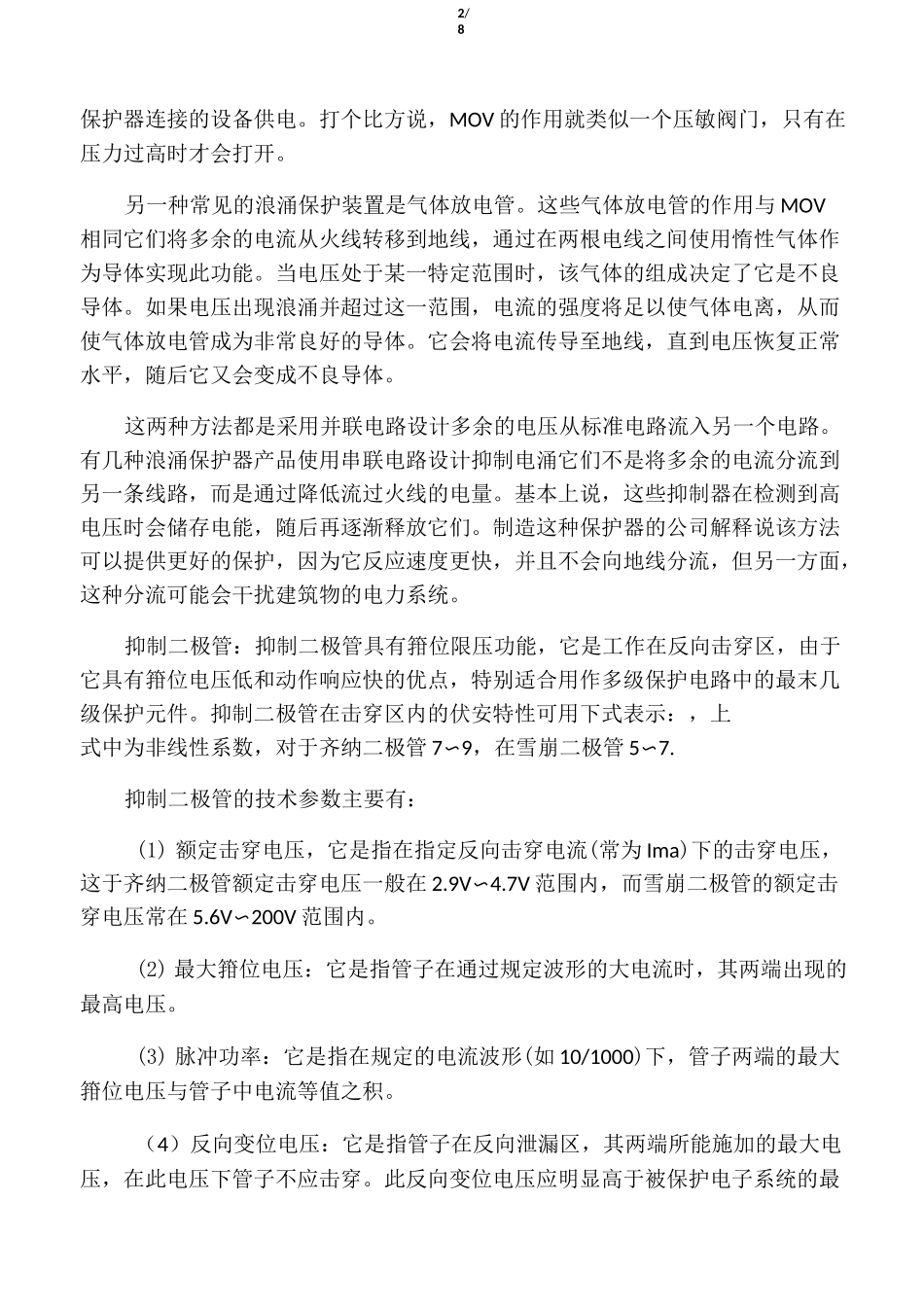

浪涌保护器工作原理_第2页
2/8
浪涌保护器工作原理_第3页
3/8
1/8以下是电源系统SPD选择的要点:1、根据被保护线路制式,例如:单相220V、三相220/380VTNC/TNS/TT等,选择合适制式SPD2、根据被保护设备的耐冲击电压水平,选择SPD的电压保护水平Up。一般终端设备的耐冲击电压1.5kV,具体可参照GB50343-54。Up值小于其耐冲击电压即可。3、根据线路引入方式,有无因直击雷击中而传到雷电流的风险,选择一级或者二级SPD。一级SPD是有雷电流泄放参数的10/350波形的。4、根据GB50057-里的分流计算,计算线路所需的泄放电流强度,选择合适放电能力的SPD,需要SPD标称放电电流参数大于线路的分流电涌电流即可。至于型号,不同厂家型号不一,没什么参考价值。建议选择知名品牌,现在防雷市场鱼龙混杂,不要贪图便宜而使用劣质产品。浪涌保护器设计原理、特性、运用范畴设计原理在最常见的浪涌保护器中,都有一个称为金属氧化物变阻器(MetalOxideVaristor,MOV)的元件,用来转移多余的电压。如下图所示,MOV将火线和地线连接在一起。MOV由三部分组成:中间是一根金属氧化物材料,由两个半导体连接着电源和地线。这些半导体具有随着电压变化而改变的可变电阻。当电压低于某个特定值时,半导体中的电子运动将产生极高的电阻。反之,当电压超过该特定值时,电子运动会发生变化,半导体电阻会大幅降低。如果电压正常,MOV会闲在一旁。而当电压过高时,MOV可以传导大量电流,消除多余的电压。随着多余的电流经MOV转移到地线,火线电压会恢复正常,从而导致MOV的电阻再次迅速增大。按照这种方式,MOV仅转移电涌电流,同时允许标准电流继续为与浪涌2/8保护器连接的设备供电。打个比方说,MOV的作用就类似一个压敏阀门,只有在压力过高时才会打开。另一种常见的浪涌保护装置是气体放电管。这些气体放电管的作用与MOV相同它们将多余的电流从火线转移到地线,通过在两根电线之间使用惰性气体作为导体实现此功能。当电压处于某一特定范围时,该气体的组成决定了它是不良导体。如果电压出现浪涌并超过这一范围,电流的强度将足以使气体电离,从而使气体放电管成为非常良好的导体。它会将电流传导至地线,直到电压恢复正常水平,随后它又会变成不良导体。这两种方法都是采用并联电路设计多余的电压从标准电路流入另一个电路。有几种浪涌保护器产品使用串联电路设计抑制电涌它们不是将多余的电流分流到另一条线路,而是通过降低流过火线的电量。基本上说,这些抑制器在检测到高电压时会储存电能,随后再逐渐释放它们。制造这种保护器的公司解释说该方法可以提供更好的保护,因为它反应速度更快,并且不会向地线分流,但另一方面,这种分流可能会干扰建筑物的电力系统。抑制二极管:抑制二极管具有箝位限压功能,它是工作在反向击穿区,由于它具有箝位电压低和动作响应快的优点,特别适合用作多级保护电路中的最末几级保护元件。抑制二极管在击穿区内的伏安特性可用下式表示:,上式中为非线性系数,对于齐纳二极管7〜9,在雪崩二极管5〜7.抑制二极管的技术参数主要有:(1)额定击穿电压,它是指在指定反向击穿电流(常为Ima)下的击穿电压,这于齐纳二极管额定击穿电压一般在2.9V〜4.7V范围内,而雪崩二极管的额定击穿电压常在5.6V〜200V范围内。(2)最大箝位电压:它是指管子在通过规定波形的大电流时,其两端出现的最高电压。(3)脉冲功率:它是指在规定的电流波形(如10/1000)下,管子两端的最大箝位电压与管子中电流等值之积。(4)反向变位电压:它是指管子在反向泄漏区,其两端所能施加的最大电压,在此电压下管子不应击穿。此反向变位电压应明显高于被保护电子系统的最3/8高运行电压峰值,也即不能在系统正常运行时处于弱导通状态。(5)最大泄漏电流:它是指在反向变位电压作用下,管子中流过的最大反向电流。(6)响应时间:10-llus作为辅助元件,有些浪涌保护器还配有内置保险丝。保险丝是一种电阻器,当电流低于某个标准时,它的导电性能非常好。反之,当电流超过了可接受的标准,电阻产生的热量会烧断保险丝,从而切断电路。如果MOV不能抑制电涌,过高的电流将烧断保险丝,保护连接的设备。该保险丝只能使用一次,一旦烧断就需要更换。SPD前端熔断器应根据避雷器厂家...
