JGJ110-97建筑工程饰面砖粘结强度检验标准.VIP免费

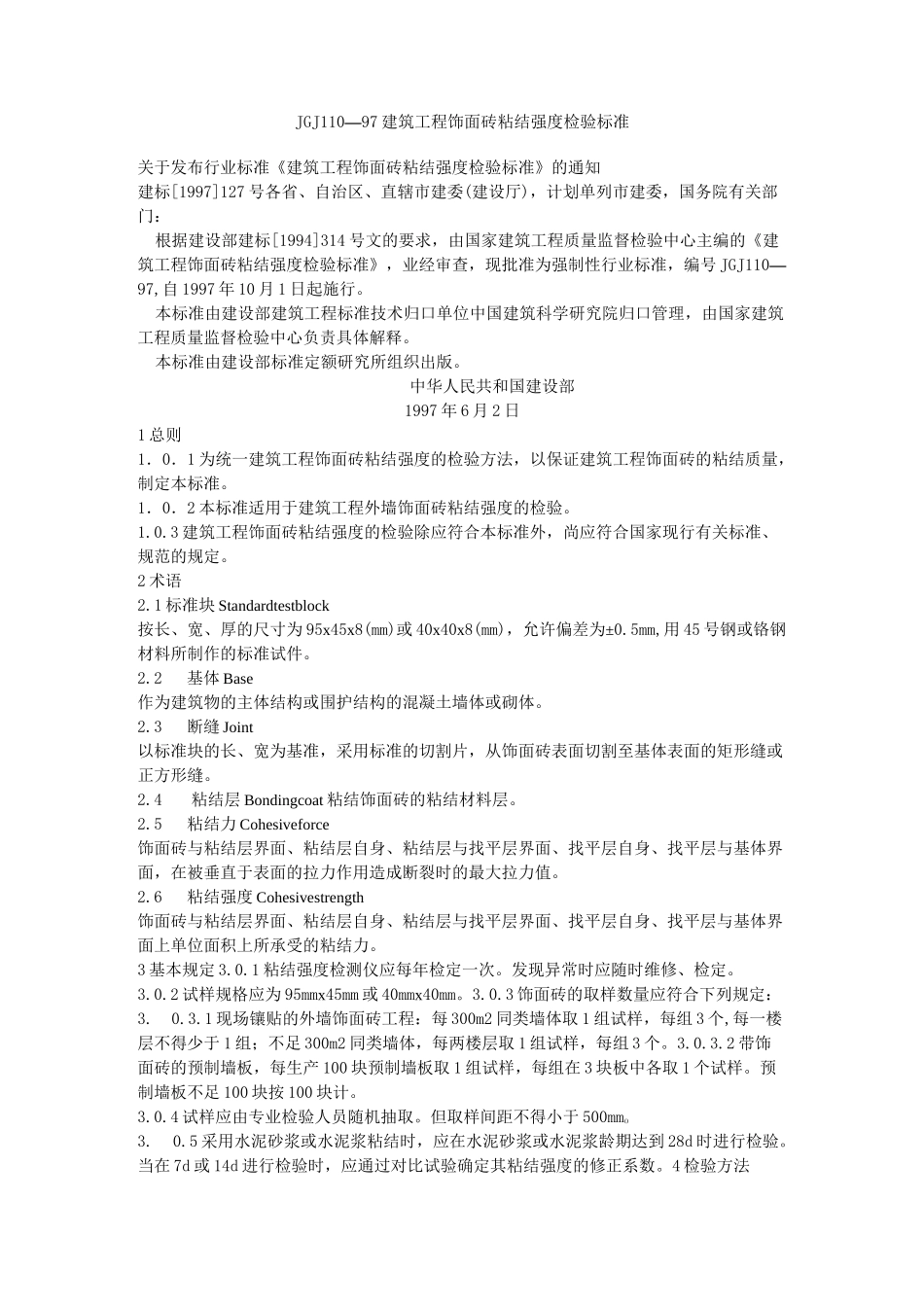

JGJ110—97建筑工程饰面砖粘结强度检验标准关于发布行业标准《建筑工程饰面砖粘结强度检验标准》的通知建标[1997]127号各省、自治区、直辖市建委(建设厅)，计划单列市建委，国务院有关部门：根据建设部建标[1994]314号文的要求，由国家建筑工程质量监督检验中心主编的《建筑工程饰面砖粘结强度检验标准》，业经审查，现批准为强制性行业标准，编号JGJ110—97,自1997年10月1日起施行。本标准由建设部建筑工程标准技术归口单位中国建筑科学研究院归口管理，由国家建筑工程质量监督检验中心负责具体解释。本标准由建设部标准定额研究所组织出版。中华人民共和国建设部1997年6月2日1总则1．0．1为统一建筑工程饰面砖粘结强度的检验方法，以保证建筑工程饰面砖的粘结质量，制定本标准。1．0．2本标准适用于建筑工程外墙饰面砖粘结强度的检验。1.0.3建筑工程饰面砖粘结强度的检验除应符合本标准外，尚应符合国家现行有关标准、规范的规定。2术语2.1标准块Standardtestblock按长、宽、厚的尺寸为95x45x8(mm)或40x40x8(mm)，允许偏差为±0.5mm,用45号钢或铬钢材料所制作的标准试件。2.2基体Base作为建筑物的主体结构或围护结构的混凝土墙体或砌体。2.3断缝Joint以标准块的长、宽为基准，采用标准的切割片，从饰面砖表面切割至基体表面的矩形缝或正方形缝。2.4粘结层Bondingcoat粘结饰面砖的粘结材料层。2.5粘结力Cohesiveforce饰面砖与粘结层界面、粘结层自身、粘结层与找平层界面、找平层自身、找平层与基体界面，在被垂直于表面的拉力作用造成断裂时的最大拉力值。2.6粘结强度Cohesivestrength饰面砖与粘结层界面、粘结层自身、粘结层与找平层界面、找平层自身、找平层与基体界面上单位面积上所承受的粘结力。3基本规定3.0.1粘结强度检测仪应每年检定一次。发现异常时应随时维修、检定。3.0.2试样规格应为95mmx45mm或40mmx40mm。3.0.3饰面砖的取样数量应符合下列规定：3.0.3.1现场镶贴的外墙饰面砖工程：每300m2同类墙体取1组试样，每组3个,每一楼层不得少于1组；不足300m2同类墙体，每两楼层取1组试样，每组3个。3.0.3.2带饰面砖的预制墙板，每生产100块预制墙板取1组试样，每组在3块板中各取1个试样。预制墙板不足100块按100块计。3.0.4试样应由专业检验人员随机抽取。但取样间距不得小于500mmo3.0.5采用水泥砂浆或水泥浆粘结时，应在水泥砂浆或水泥浆龄期达到28d时进行检验。当在7d或14d进行检验时，应通过对比试验确定其粘结强度的修正系数。4检验方法4.0.1检测仪器、工具及材料应符合下列要求：4.0.1.1粘结强度检测仪应符合国家现行行业标准《粘结强度检测仪》的规定。4.0.1.2标准块尺寸应与试样规格相同，并应用45号钢或铬钢制作。4.0.1.3辅助工具及材料应满足如下要求：（1）游标卡尺的精度为0.02mm；（2）手持切割锯宜采用树脂安全锯片，锯片的尺寸应为150x2.7x1.9（mm）；（3）环氧系粘结剂，宜采用型号为914的快速粘结剂，粘结强度宜大于3.0kPa；（4）胶带。4.0.2断缝应符合下列要求：4.0.2.1断缝宜在粘结强度检验前2d至3d进行切割。4.0.2.2断缝应从饰面砖表面切割至基体表面，深度应一致。4.0.2.3饰面砖切割尺寸应与标准块相同，其中两道相邻切割线应沿饰面砖灰缝切割。4.0.3标准块粘贴应符合下列要求：4.0.3.1标准块粘贴前饰面砖表面应清除污渍并保持干燥。4.0.3.2粘结剂应搅拌均匀，随用随配，涂布均匀，涂层厚度不得大于1mm。4.0.3.3在饰面砖上粘贴标准块时（图4.0.3），粘结剂不应粘污相邻面砖。4.0.3.4标准块粘贴后应及时用胶带十字形固定。4.0.3.5粘结剂硬化前的养护时间，当气温高于15€时，不得小于24h；当气温在5〜15€时，不得小于48h；当气温低于5€时，不得小于72h；在养护期不得浸入水。在低于5€时，标准块应预热至70〜80€后，再进行粘贴。4.0.4粘结力测试程序应符合下列要求：（图4.0.4）團4(14千斤顶安装4.0.4.1粘结力测试前在标准块上安装带有万向接头的拉力杆；4.0.4.2安装专用穿心式千斤顶，使拉力杆通过穿心千斤顶中心并与标准块垂直；4.0.4.3调整千斤顶活塞，使活塞升出2mm左右，将数字显示器调零，再拧紧拉力杆螺母；4.0.4.4测试饰面砖粘结力时，匀速...
