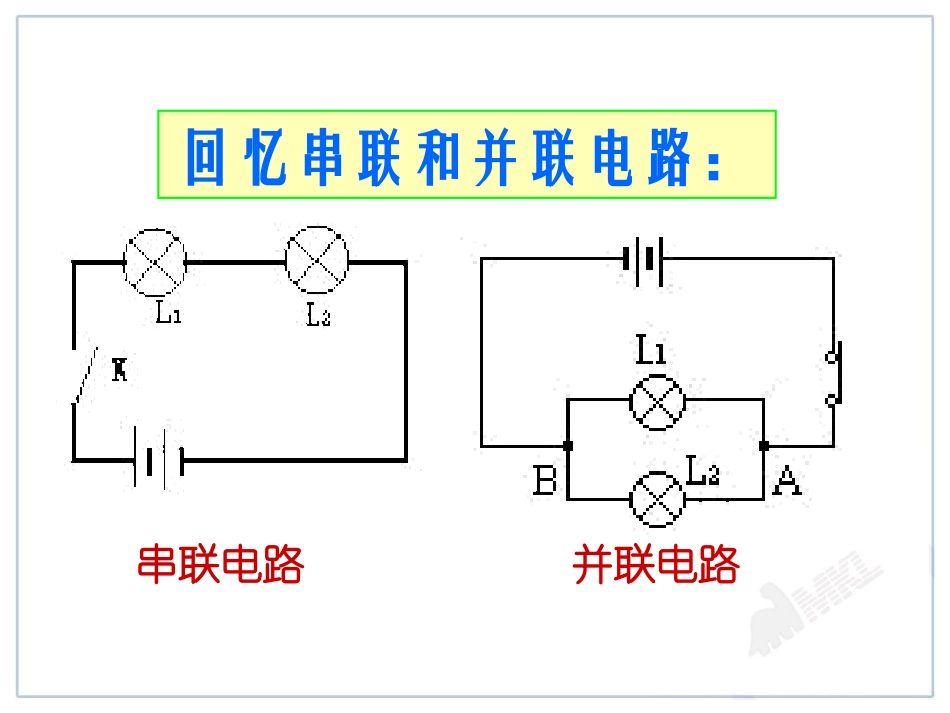

回忆串联和并联电路：串联电路并联电路两灯串联的情况：开关合上：串联电路中，各点电流之间有什么关系？导入新课探究串并联电路的电流规律第十五章第5节1.串联电路中各点的电流有什么关系提出问题串联电路中各点的电流之间有什么关系？猜想或假设生活中的水流和电流有相似的地方，同学们可以类比猜想，也可以结合自己的其他生活经历，经验猜想猜想1：串联电路中电流处处相等猜想2：串联电路中电流电流从电源正极流回负极过程中电流越来越小设计实验1、实验器材：开关、电池组、不同规格电灯泡2个、电流表1个、导线若干实验电路图：请同学们根据器材画出基本电路图A测量A点电流的电路图2、实验步骤：BCA（1），如图连接电路，用电流表分别测量A、B、C的电流。AAC测量B点电流的电路图BABA测量C点电流的电路图C•思考：实验是否就结束了，我们能不能只根据一次实验就得出结论？•2，换一组灯泡，再做一次（实验步骤）记录数据（你们准备如何记录实验中的数据？随便写在草稿的任何位置吗？）A点电流IAB点电流IBC点电流IC第一次测量第二次测量第三次测量分析和论证测量结果说明什么？得出什么结论？A点电流IAB点电流IBC点电流IC第一次测量第二次测量第三次测量1.21.21.21.31.31.31.11.11.1得出结论：串联电路的电流规律:文字表达：串联电路中，电流处处都相等。数学达式：Ia=Ib=Ic＝……ABCIaIbIc2.并联电路中干路电流与各支路电流有什么关系提出问题并联电路中干路电流与各支路电流有什么关系？猜想或假设提示：河流的支流流量和干流流量之间有什么联系？猜想：并联电路干路电流等于各支路电流之和设计实验1、实验器材：开关、电池组、不同规格电灯泡2个、电流表1个、导线若干2，实验电路：(你能画出吗？)ABC--++2.实验步骤：你能自己设计实验步骤吗1，如图连接电路，把电流表分别串联接入A/B/C三点，闭合开关并记下电流表的示数。2，换两个小灯泡，重复步骤1测出A点电流AA进行实验测出B点电流AB测出C点电流AC记录数据A点电流IAB点电流IBC点电流IC第一次测量第二次测量第三次测量分析和论证测量结果说明什么？得出什么结论？A点电流IAB点电流IBC点电流IC第一次测量第二次测量第三次测量1.21.32.51.31.12.41.21.22.4得出结论并联电路的干路电流等于各支路电路之和。文字表达：并联电路中，干路中的电流等于各并联支路的电流之和。得出结论：并联电路中干路的电流与各支路的电流又有什么样的关系呢?ABCIaIbIc数学表达：Ia=Ib+IcS+-abcIIaIbIcI=Ia=Ib=Ic串联电路中电流处处相等小结+-Ia+Ib=Ic并联电路干路中的电流等于各支路电流之和IaIbIcL1L1L2L2A2A11.2A0.5A1.L1中的电流是多少？0.7A根据电路图连接实物图。L2L1S1S2S3S1S3L1S2L23，根据实物图画出电路图。L2S2S1L1A2－0.63A1－0.631，如图所示，串联电路中，把电流表分别连接在a,b,c处，闭合开关，测得的电流分别为Ia、Ib、Ic，这三个电流之间的关系是IaIbIc2，如图所示，并联电路中，把电流表分别连接在a,b,c处，闭合开关，测得的电流分别为Ia、Ib、Ic，这三个电流之间的关系是IaIbIcabc===+abc3，有L1和L2两只灯串联在某电路中，闭合开关后发现L1很亮，L2较暗，那么[]A．L1中的电流较大B．L2中的电流较大C．L1和L2中的电流是相等的D．由于灯的亮暗不同，故无法比较电流大小C4，将图5中给出的实物连接起来．要求：L1，L2并联、S控制干路，测量干路的电流，A2测L2中的电流．已知L1和L2中的电流均为0.4A.AB5，在一个电路中有两个用电器，用电流表测量时，如发现通过每个电器的电流不相同,则这两个用电器的连接一定是_____；如发现通过每个用电器的电流相同，则这两个用电器的连接___________________________。可能是串联、也可能是并联并联6、如图所示，电流表A1、A2和A3的示数分别为1.2A、0.8A和0.3A，那么通过灯L1的电流是_____A,L2的电流是____A,L3的电流是_____A。0.40.50.3A1A2A3L3L1L27，根据图中给出的元件，连接实物图。A、将L1与L2并联，开关同时控制两只灯。B、电流表A1测L1的电流，电流表A2测L2的电流。SA1L2L1A2
