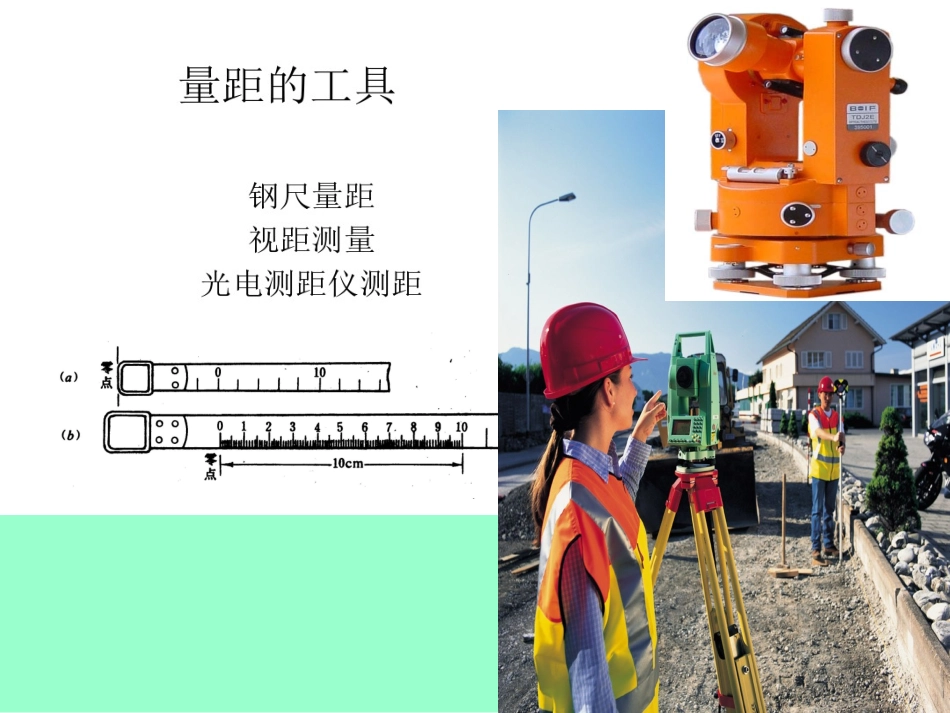

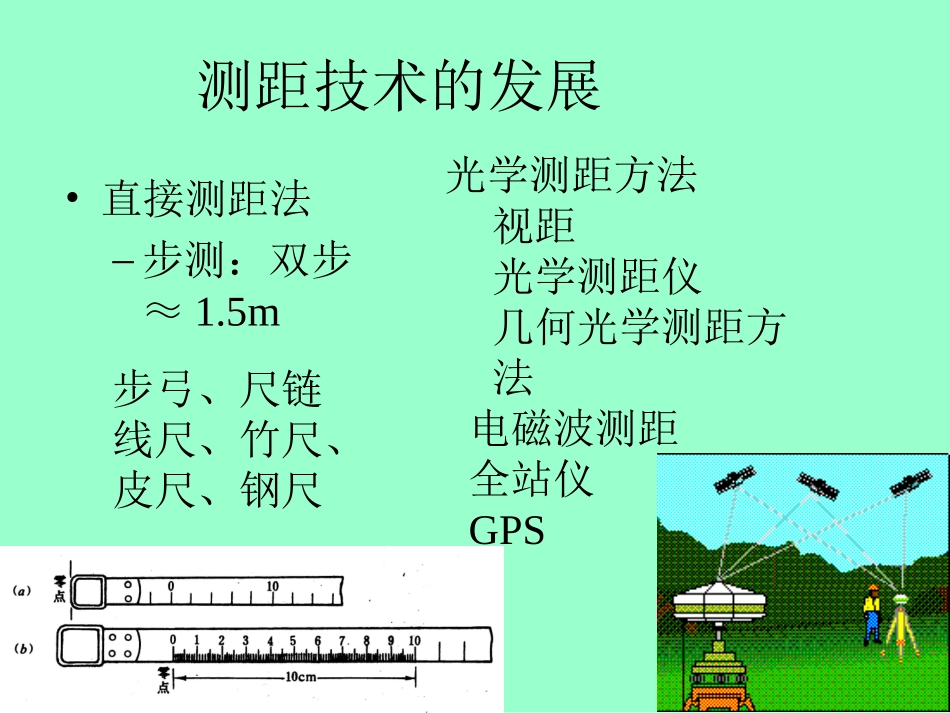

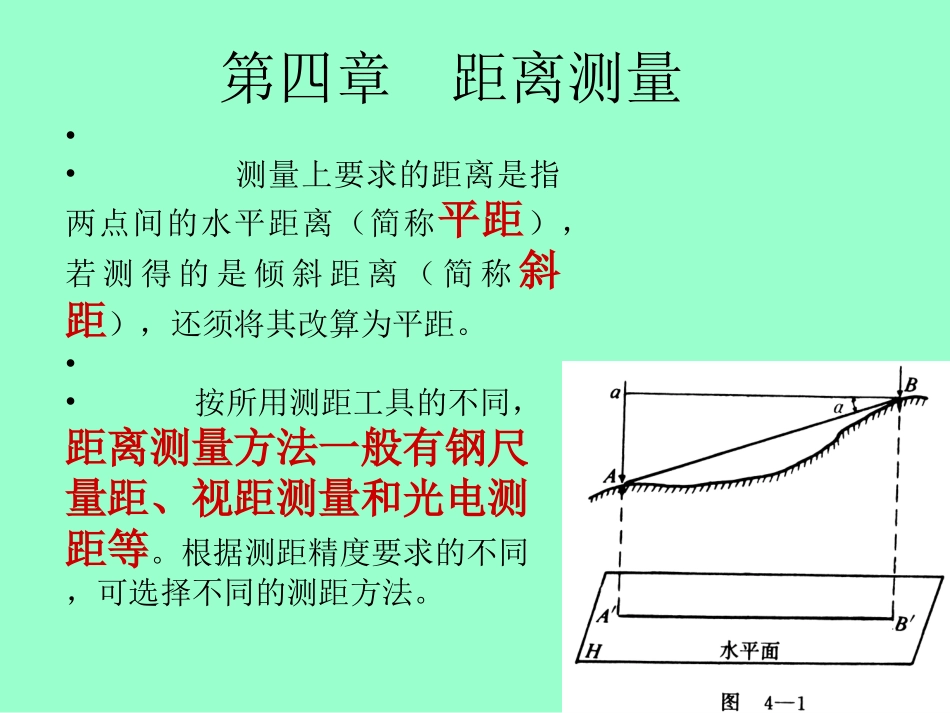

1第四章距离测量••测量上要求的距离是指两点间的水平距离（简称平距），若测得的是倾斜距离（简称斜距），还须将其改算为平距。••按所用测距工具的不同，距离测量方法一般有钢尺量距、视距测量和光电测距等。根据测距精度要求的不同，可选择不同的测距方法。2测距技术的发展•直接测距法–步测：双步≈1.5m光学测距方法视距光学测距仪几何光学测距方法步弓、尺链线尺、竹尺、皮尺、钢尺电磁波测距全站仪GPS34一、量距工具钢尺分为普通钢卷带尺和因瓦线尺两种。普通钢卷带尺，尺宽10~15mm，长度有20m、30m和50m数种，卷放在圆形盒或金属架上，钢尺的分划有几种，有以厘米为基本分划的，适用于一般量距；有的则在尺端第一分米内刻有毫米分划；也有将整尺都刻出毫米分划的；后两种适用于精密量距。较精密的钢尺，制造时有规定的温度及拉力，如在尺端刻有“30m、20℃、100N”字样。它表示在检定该钢尺时的温度为20摄氏度，拉力为100牛顿，30m为钢尺刻线的最大注记值，通常称之为名义长度。因瓦线尺是用镍铁合金制成的，尺线直径1.5mm，长度为24m，尺身无分划和注记，在尺两端各连一个三棱形的分划尺，长8cm，其上最小分划为1mm。因瓦线尺全套由4根主尺、1根8m（或4m）长的辅尺组成。不用时卷放在尺箱内。辅助工具：测钎、花杆、垂球、弹簧秤和温度计。§4-1卷（钢）尺量距5精密丈量的成果处理•尺长改正•温度改正•倾斜改正•改正后的尺段长lllld0)(00ttlltlhlh22lllldhtd6丈量前的准备工作•清场•打桩•测高差7§4-1卷（钢）尺量距1、两点间定线2、过山头定线一、．直线定向——两端点连线上每隔一定距离竖立一根标杆。a.目视法b.经纬仪法8精密丈量方法•挂锤•读数•记录9钢尺铺地丈量（在标准拉力下）•丈量结果：余长整尺段数，lnlnlS0'距离测量10尺长鉴定•钢尺长度方程式测量时的钢尺温度设定的标准温度钢尺的温度线膨胀系数数际长度与名义长度的差在标准温度下，钢尺实钢尺的名义长度ttlttlllkkt00000弹性模量张力强度。EPlEPdl钢是弹性体，在拉力作用下会变形（伸长）11简单的尺长鉴定•在平坦的地面（宜在室内，使两尺温度相同）把待检定的尺子与高精度的标准尺比较而求得Δ´k)(((000000））ttllttlllllkktlkkkklllt12•检定场：在平整的条形场地两端地面埋设两个稳定的标志，其间距比待检定钢尺长度n倍略短一些。高精度测量两标志的间距作为标准长度S标准。nSSk'标准设尺子的温度膨胀系数已知。用待检定的尺子（先假定Δk=0），在工作时的正常拉力下，测量检定场两标志的间距S’。从而可得13钢尺尺长鉴定测回程序丈量时间丈量温度t温度差t-20测量值m温度改正值mm改正后的平距m1往返9：5029．329．5+9.3+9.5119.973119.973+13.4+13.7119.9864119.98672往返30.430.5+10.4+10.5119.970119.970+15.0+15.1119.9850119.98513往返10:4030.231.1+10.2+11.1119.972119.973+14.7+16.0119.9867119.9890Lˊ=119.9865L=119.9793mmlLLLl8.1301202.70mmtmmml)20(36.08.130尺号:015名义长度:30m膨胀系数:0.01214钢尺铺地丈量（在标准拉力下）•名义丈量结果：余长整尺段数，lnlnlS0'高差改正数温度改正数尺长改正数htkhtkSSSSSSSS''2''cos'222ShhSSSSh0'ttSSt0'lSSkk最终成果：15钢尺铺地丈量（在标准拉力下）mSSSSShtk936.234'mShhSSSSh0137.0'2''cos'222mttSSt0209.0)204.27(36.0943.234'0mlSSkk0141.0308.1943.234'0mmtmmml)20(36.08.130已知量得s´=234.943;t=27.4°Ç;h=2.5416距离测量的误差分析17距离测量的误差源•尺长误差系统•温度的影响部分系统，部分偶然•倾斜的影响系统•拉力不准引起的误差偶然•尺子垂曲与反曲引起的误差系统•定线误差系统•读数误差偶...
