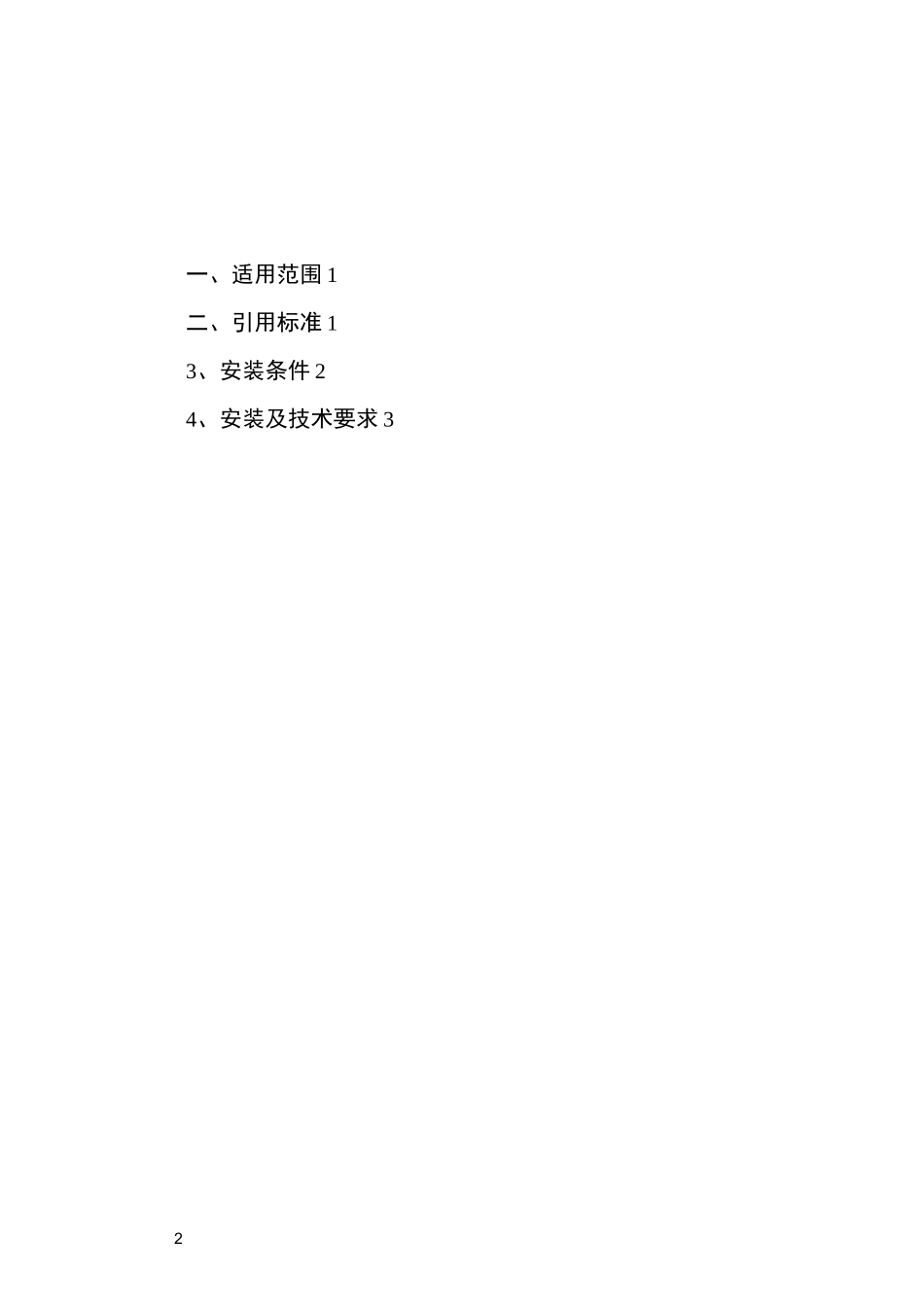

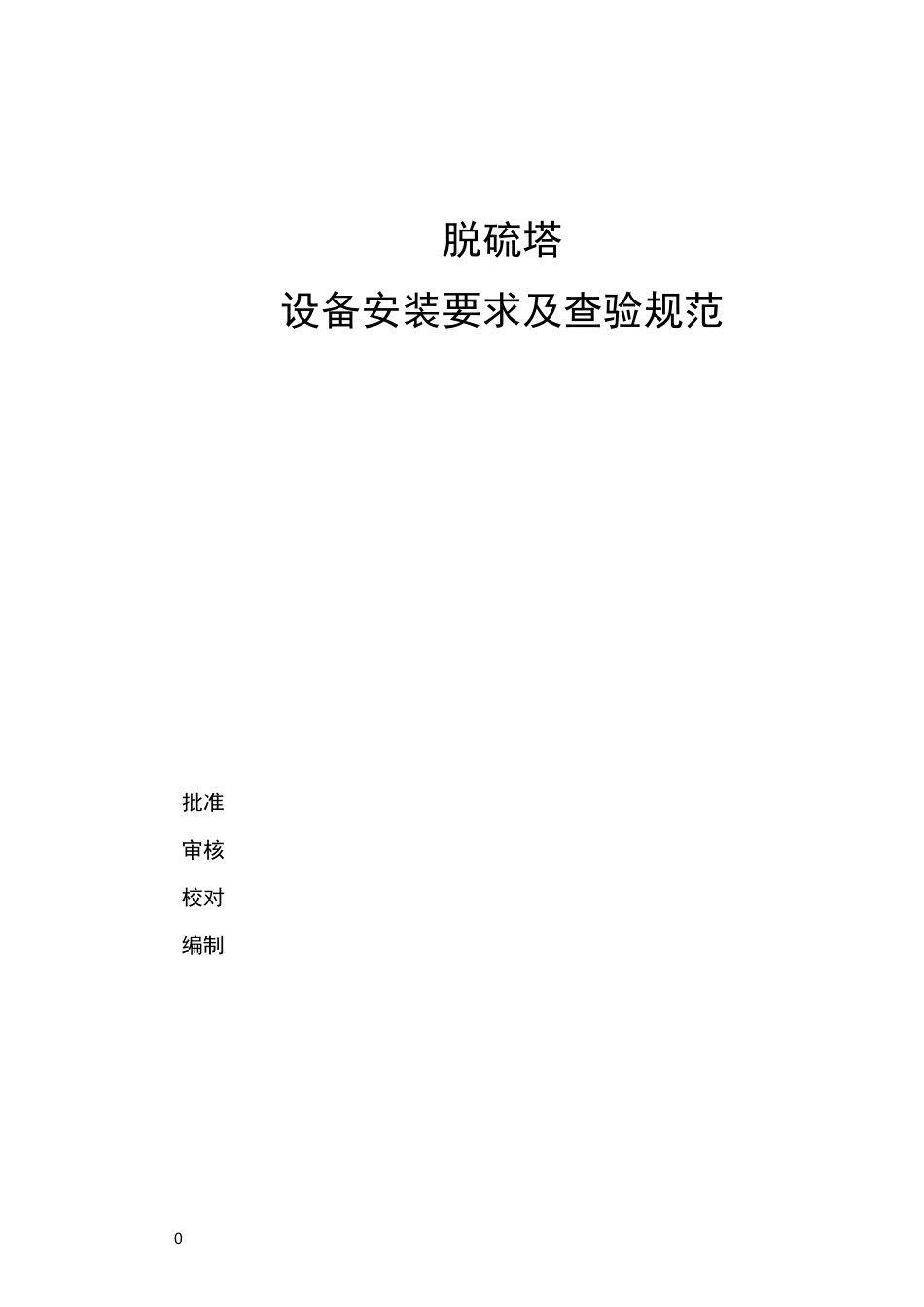

0脱硫塔设备安装要求及查验规范批准审核校对编制1无锡市宇神科技有限公司2一、适用范围1二、引用标准13、安装条件24、安装及技术要求331、适用范围本规范适用于无锡宇神脱硫塔的安装、调试和验收；本规范规定了无锡宇神脱硫塔的安装、调试和验收的程序和规则，供设计、制造、安装和查验人员参考利用。二、引用标准.下列标准所包括的条文，通过在本规范中的引用而组成为本规范的条文。本规范实施时，按要求执行相应标准的最新版本。.本规范如有与下列标准相冲突的地方．应该在执行前提供书面说明并经技术部门许可，不然执行这些标准的有关内容。.引用标准与规程、规范钢结构设计规范GBJ17-88钢制焊接常压容器JB/T4735-1997压力容器无损检测JB4730-1992建筑钢结构荷载规范GBJ9-87建筑抗震设计规范BJl1-89固定式钢斜梯GB4053-93固定式工业钢平台火力发电厂热力设各和管道保温油漆设计技术规定SDGJ59-84工业企业噪声控制设计规范GBJ78-85焊接接头的大体型式与尺寸GB98五、986-88碳素结构钢和低合金钢冷轧薄板及钢带GBll53-89普通碳索结构钢低合金结构钢热轧厚钢板技术条件GB=3274-83优质碳素结构钢钢号和一般技术条件GB699-883、安装条件安装单位应熟悉脱硫塔设备的结构、性能及有关图样和技术文件．编制施工组织方案；依照图纸和交货清单检查设备的组件和配件：施工现场“三通一平”，初步具有安装条件；土建基础工程依照GB/50204-92《混凝土结构工程施工及验收规范》验收合格，可以提交设备安装；设备制造厂和主要配套厂在安装期间应有专人在安装现场进行技术指导和配合；4由于运输所造成的构件变形，在安装前要进行校正，变形过大，无法利用的构件必需从头加工制作。4、安装及技术要求钢架施工工序：基础划线一立柱安装一梁及斜撑安装一立柱、梁及斜撑安装找正一二次灌浆f剩余钢结构安装f验收。构件卸车应注意避免碰撞，应堆放整齐；构件间应加垫隔离物。4.1.1基础检查所有的钢结构基础必需在土建移交后进行测量、检查，检查基础与立柱之间的结合面平整度、剪力槽宽度和基础的水平标高误差，测量预埋地脚螺栓的中心距及对角线误差、检查地脚螺栓丝扣和螺栓孔的保护情况,土建基础中心间距及对角线误差，并有详细记录，4.1.2立柱安装①在立柱安装之前，应首先按照安装图纸的规定尺寸，在地基基础上划出立柱的安装中心线，作为立柱安装基准。②依照测量好的基础标高配置垫铁，将垫铁点焊在一路，垫铁的数量不准超过3块，测量垫铁标高，符合安装要求后开始安装立柱。③将要吊装的立柱用枕木垫起，在横梁及斜撑的安装位置搭设好脚手架，以便安装、紧固横梁。吊装前在柱子上绑好爬梯，爬梯长度与立柱相同，绑在不影响安装的侧面脱钩。系好钢丝绳和到链葫芦，作为临时固定、调整立柱垂直度利用。吊装前应在钢柱顶上系好揽风绳，并在底板上划好线。4.1.3钢柱就位后应用经纬仪进行找正，然后将钢柱与斜垫铁焊接牢固。并将揽风绳及倒连葫芦系牢在地锚上。吊起两根相临的立柱后要当即吊两立柱间的联系梁，增加系统的稳定性。各联接螺栓先不要拧紧，等安装完4根立柱及这些立柱之间的联系梁形成一个框架结构后再一路拧紧，再吊装的柱子要吊起一根后接着找正好。安装完所有构件后当即进行二次灌浆。等灌浆料达到设计强度后再进行上部结构件的安装。4.1.4安装进程中要与脱硫塔本体穿插吊装。4.1.5吊装后应进行补漆,把吊装中碰掉的油漆补好。脱硫塔安装塔体组合f塔体安装f安装喷嘴管口f塔顶板安装f安装与原烟气入口、净烟气出口的连接烟管和各管座f安装平台爬梯供货按单节筒体供货。54.2.1为避免吊装时筒体发生变形，要在吊装点进行加固，加固材料可用#14槽钢焊接4个吊耳作为吊点，并别离用线锤和水平管找正好塔体的垂直度和上口的水平度；以钢架为基准找正好第一节筒体的中心线，并临时与钢架用槽钢或工字钢等做刚性固定。为方便两节筒体对接，在每一节安装完后，要在上口焊接安装用的限位钢板，板的边沿要平直，上部要做成圆弧形以便于对口。可用手拉葫芦调整垂直度和椭圆度。为保证对口间隙均匀且便于对口，按对口间隙的尺寸下好钢板或用相应直径的铁丝弯成U形作为垫片，对口并点焊完成后再去掉。...
