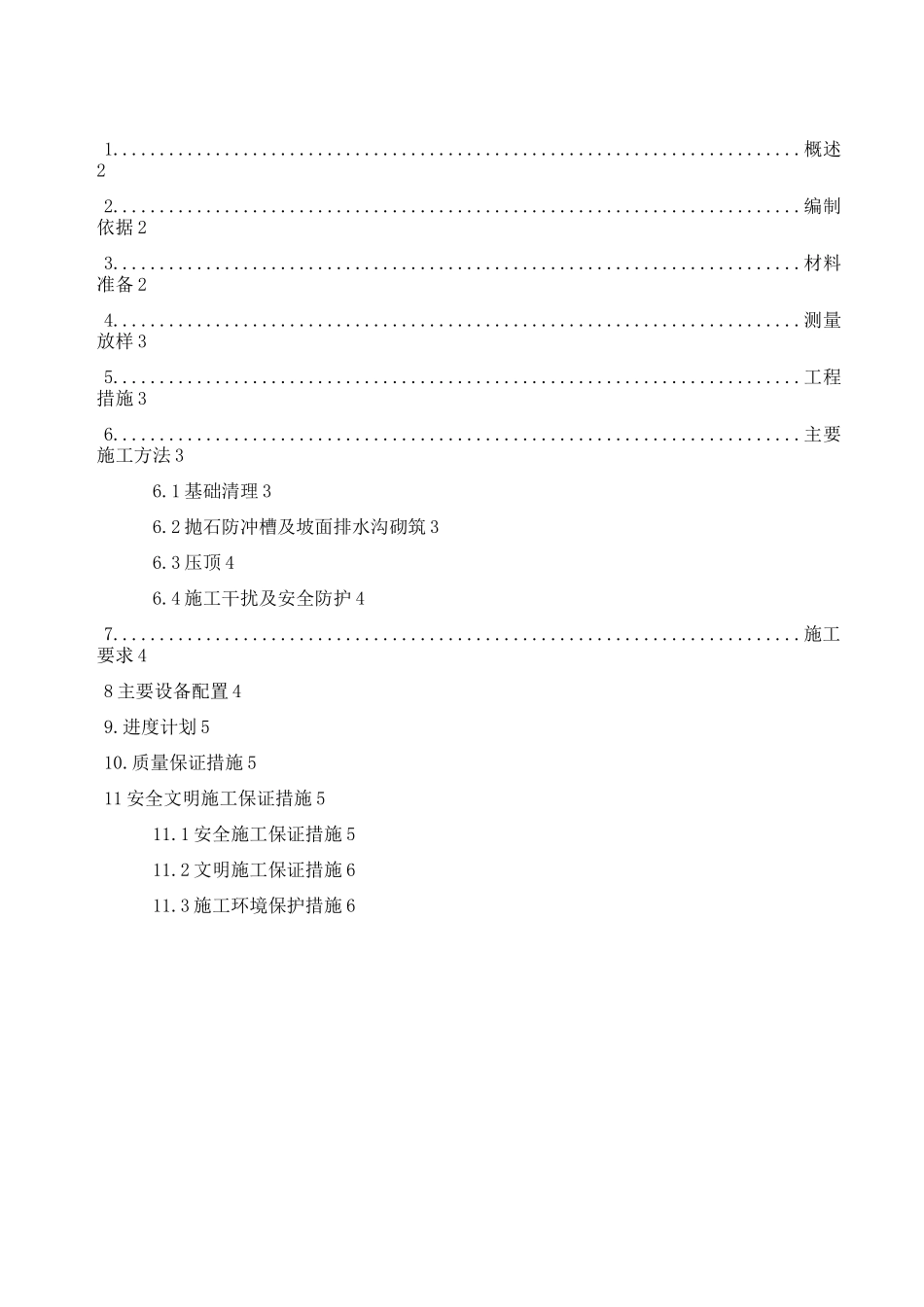

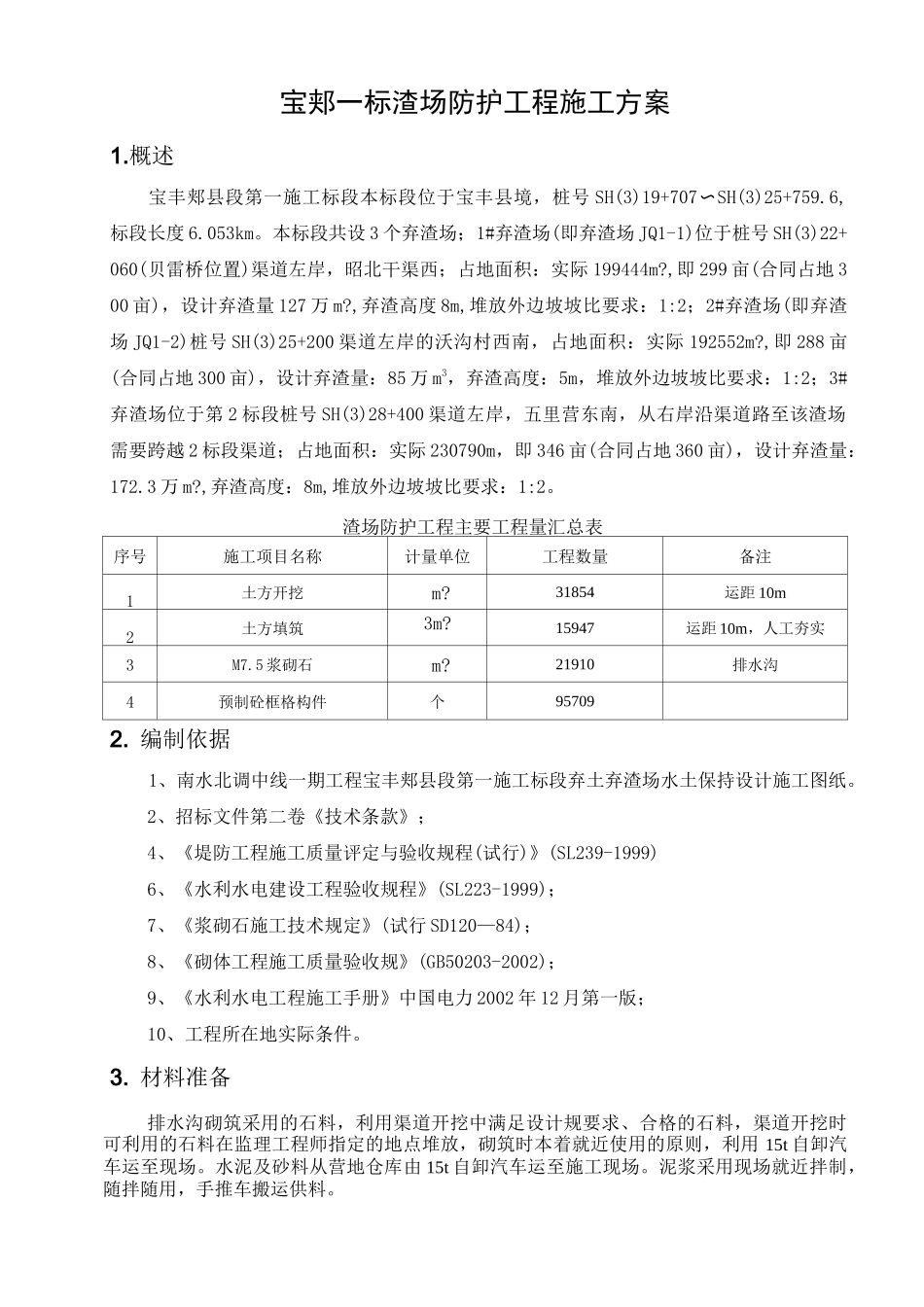

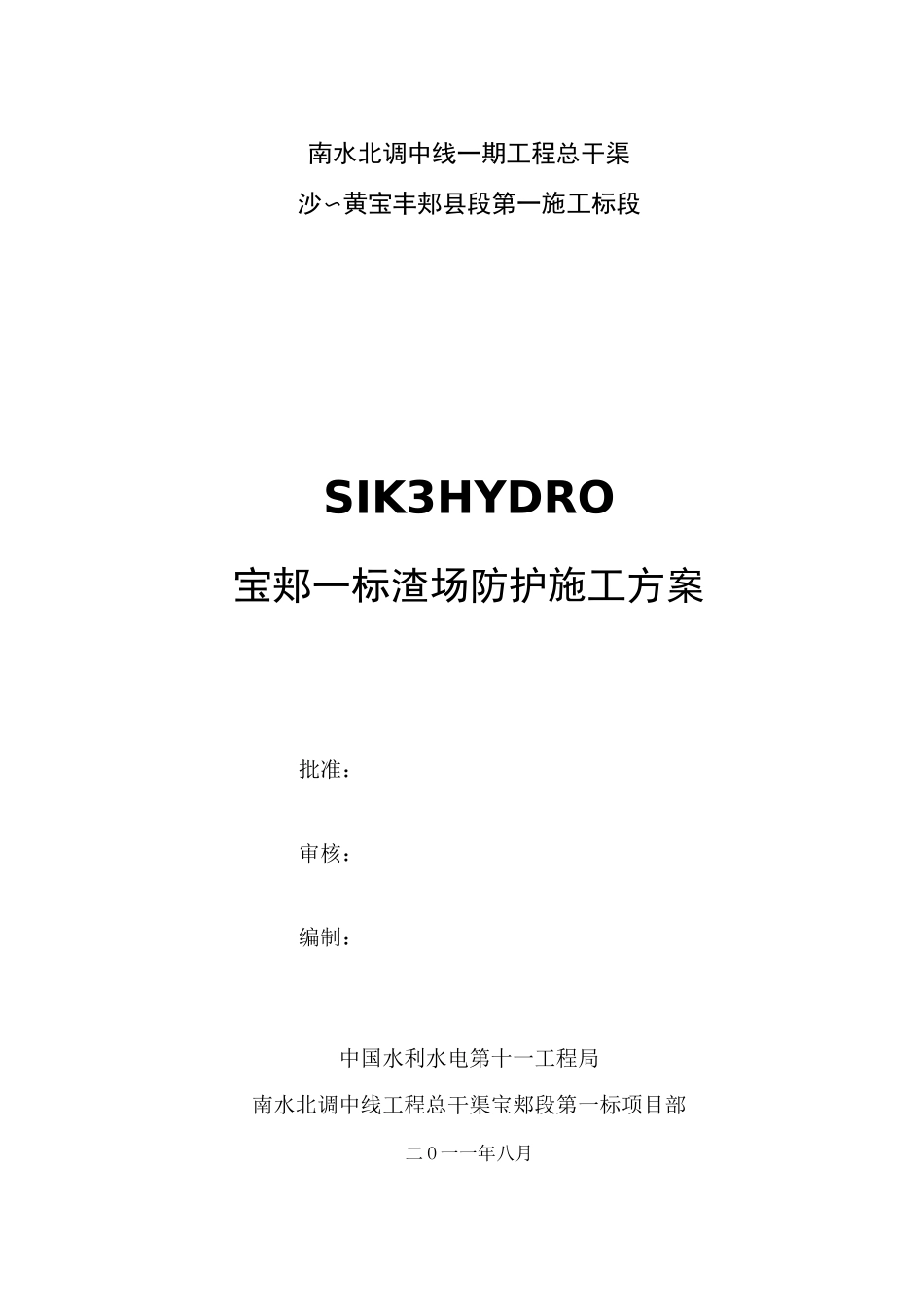

南水北调中线一期工程总干渠沙〜黄宝丰郏县段第一施工标段SIK3HYDRO宝郏一标渣场防护施工方案批准：审核：编制：中国水利水电第十一工程局南水北调中线工程总干渠宝郏段第一标项目部二O一一年八月1..........................................................................概述22..........................................................................编制依据23..........................................................................材料准备24..........................................................................测量放样35..........................................................................工程措施36..........................................................................主要施工方法36.1基础清理36.2抛石防冲槽及坡面排水沟砌筑36.3压顶46.4施工干扰及安全防护47..........................................................................施工要求48主要设备配置49.进度计划510.质量保证措施511安全文明施工保证措施511.1安全施工保证措施511.2文明施工保证措施611.3施工环境保护措施6宝郏一标渣场防护工程施工方案1.概述宝丰郏县段第一施工标段本标段位于宝丰县境，桩号SH(3)19+707〜SH(3)25+759.6,标段长度6.053km。本标段共设3个弃渣场；1#弃渣场(即弃渣场JQ1-1)位于桩号SH(3)22+060(贝雷桥位置)渠道左岸，昭北干渠西；占地面积：实际199444m?,即299亩(合同占地300亩)，设计弃渣量127万m?,弃渣高度8m,堆放外边坡坡比要求：1:2；2#弃渣场(即弃渣场JQ1-2)桩号SH(3)25+200渠道左岸的沃沟村西南，占地面积：实际192552m?,即288亩(合同占地300亩)，设计弃渣量：85万m3，弃渣高度：5m，堆放外边坡坡比要求：1:2；3#弃渣场位于第2标段桩号SH(3)28+400渠道左岸，五里营东南，从右岸沿渠道路至该渣场需要跨越2标段渠道；占地面积：实际230790m，即346亩(合同占地360亩)，设计弃渣量：172.3万m?,弃渣高度：8m,堆放外边坡坡比要求：1:2。渣场防护工程主要工程量汇总表序号施工项目名称计量单位工程数量备注1土方开挖m?31854运距10m2土方填筑3m?15947运距10m，人工夯实3M7.5浆砌石m?21910排水沟4预制砼框格构件个957092.编制依据1、南水北调中线一期工程宝丰郏县段第一施工标段弃土弃渣场水土保持设计施工图纸。2、招标文件第二卷《技术条款》；4、《堤防工程施工质量评定与验收规程(试行)》(SL239-1999)6、《水利水电建设工程验收规程》(SL223-1999)；7、《浆砌石施工技术规定》(试行SD120—84)；8、《砌体工程施工质量验收规》(GB50203-2002)；9、《水利水电工程施工手册》中国电力2002年12月第一版；10、工程所在地实际条件。3.材料准备排水沟砌筑采用的石料，利用渠道开挖中满足设计规要求、合格的石料，渠道开挖时可利用的石料在监理工程师指定的地点堆放，砌筑时本着就近使用的原则，利用15t自卸汽车运至现场。水泥及砂料从营地仓库由15t自卸汽车运至施工现场。泥浆采用现场就近拌制，随拌随用，手推车搬运供料。4.测量放样渣场排水沟开工前，先做好施工测量工作，根据设计资料搞好轴线放样工作，认真校测水准点。5.工程措施(1)在弃渣场周围坡脚处设一道浆砌石排水沟，截流渣场坡面汇水，水沟要砌筑在自然边坡稳定土体上，排水沟采用M7.5浆砌石，梯形断面，开口宽1.5m,底宽0.5m，深0.5m,边坡1:1，砌筑厚度0.3m。坡面排水沟落差大于3m的需设置抛石防冲槽，防冲槽断面尺寸为0.5*0.5*1.5m；坡面矩形预制砼排水沟:深和宽均为0.3m，采用C15预制砼“凹”形槽，厚度0.1m，每个长0.5m，衔接处用水泥砂浆勾缝。(2)挡水土埂：顶宽0.4m，高0.4m，边坡1:1.5，表面种羊茅草、紫穗槐。(3)抛石防冲槽:采用M7.5浆砌石，开口尺寸2.5m*3.0m，地面尺寸1.5m*1.5m，深1.2m，抛石厚度0.7m,砌筑厚度0.3m，下铺0.1m厚的碎石垫层。(4)预制砼框格护坡：框格为正六边形，边长0.25m，采用预制砼“Y”型构件拼装组成，构件厚0.1m，宽0.05m，框格填土并直播种草。(5)弃渣场表面和边坡采用清淤弃土或清除的地表种植土、表土等覆盖，覆土厚度不少于0.5m，复耕或...
