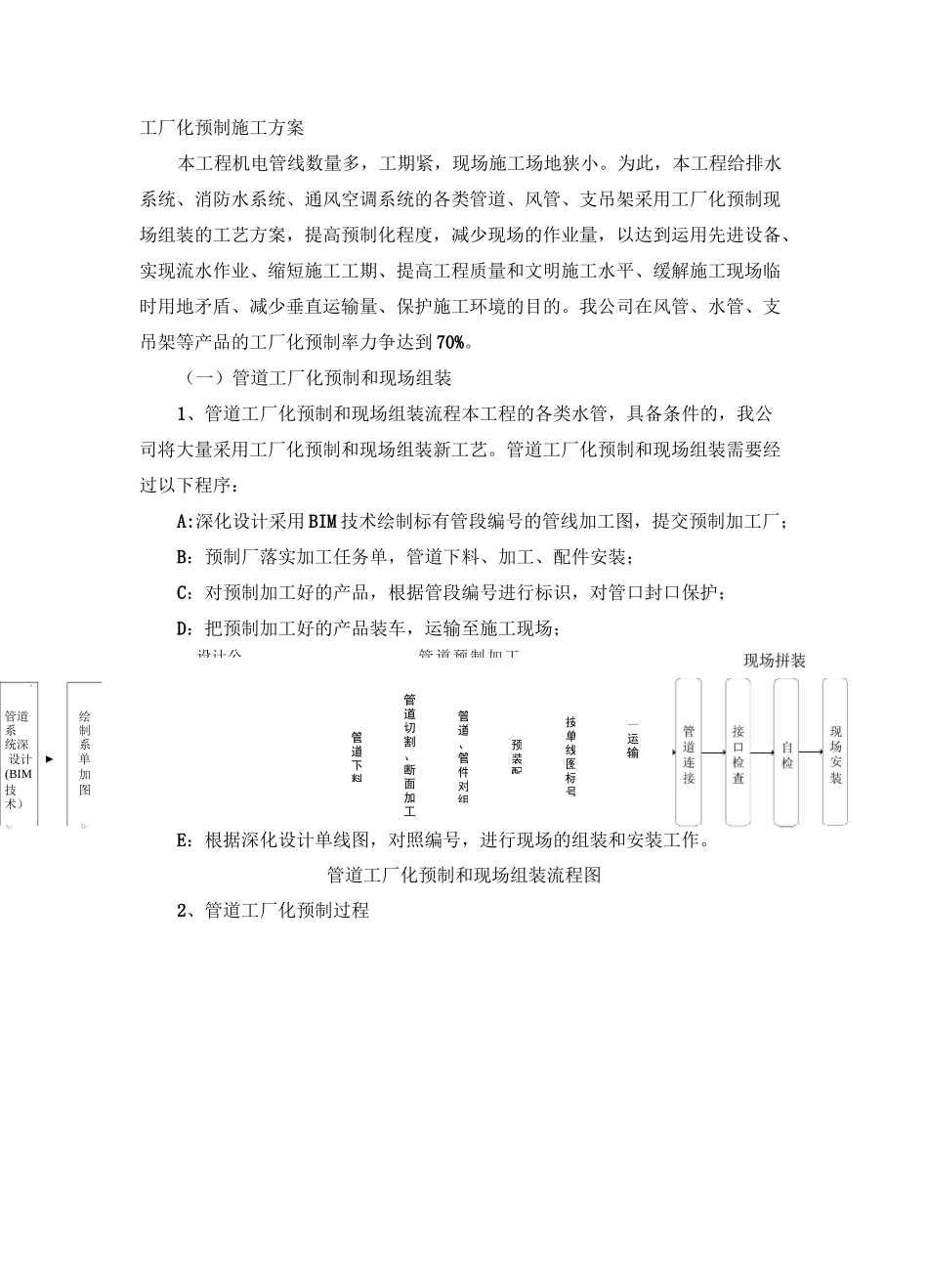

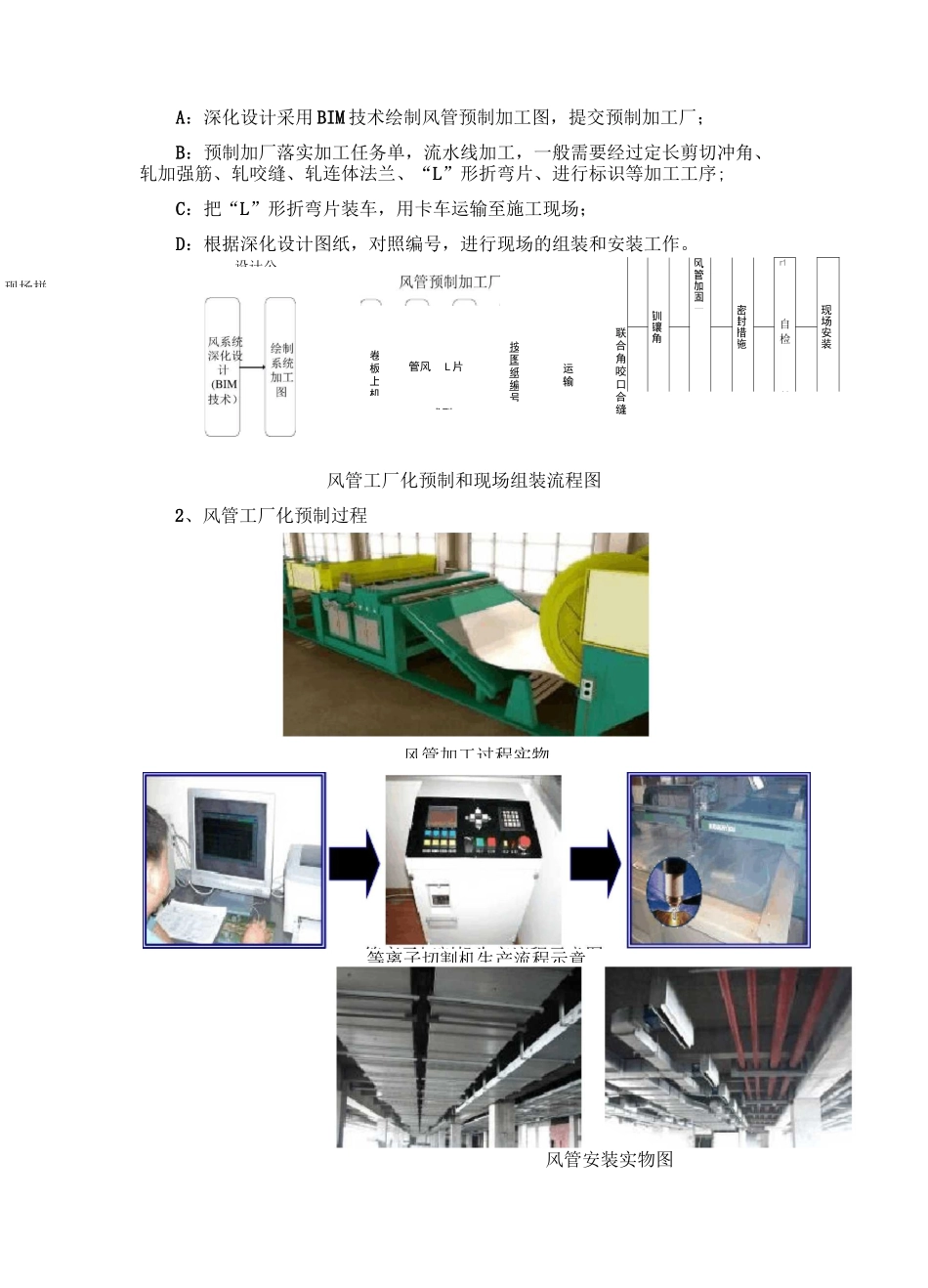

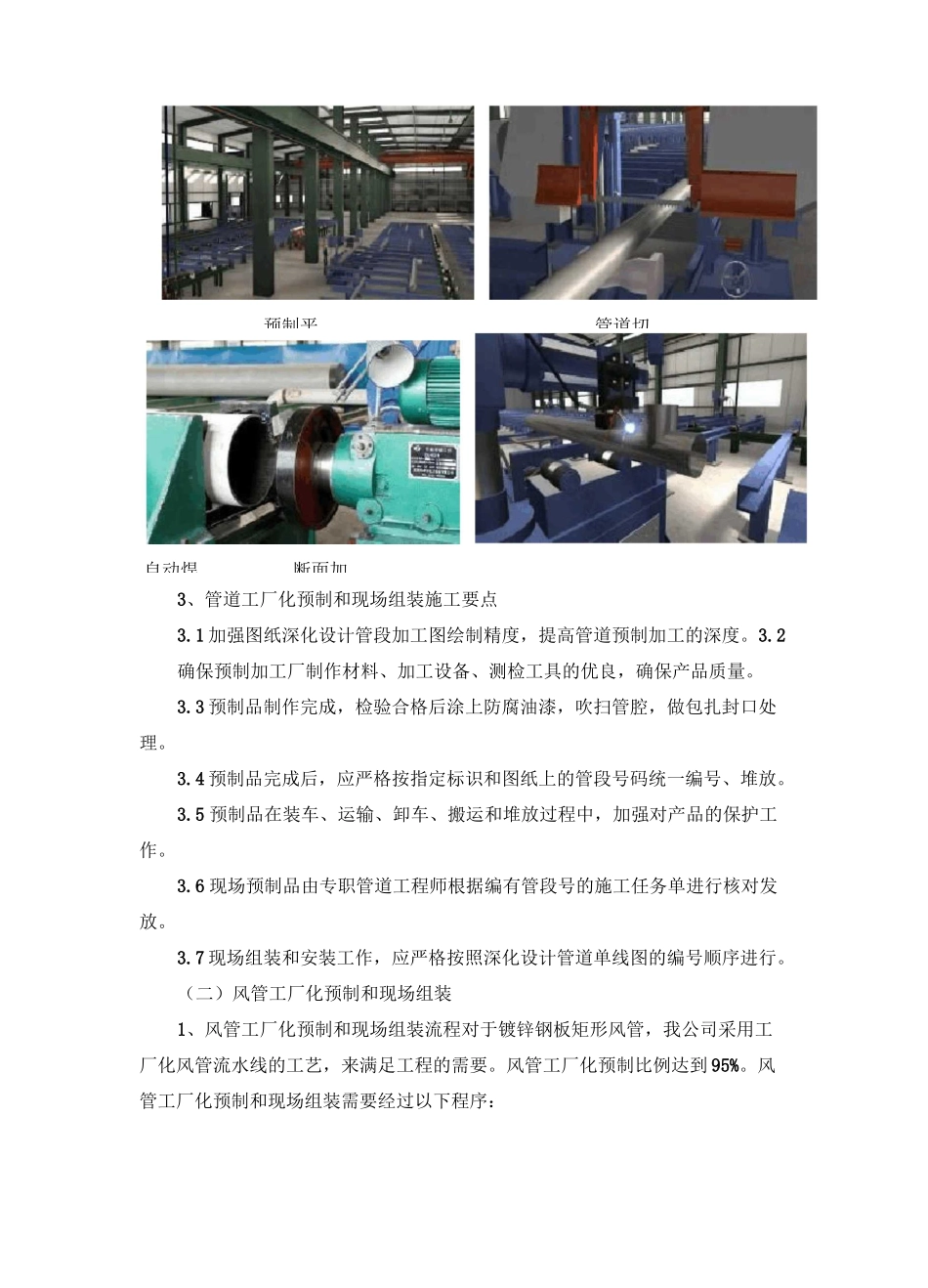

管道预制加工*管道系绘制统深化系统设计►单线(BIM加工技术）图%rb-管道下料管道切割、断面加工管道、管件对组预装配按单线图标号工厂化预制施工方案本工程机电管线数量多，工期紧，现场施工场地狭小。为此，本工程给排水系统、消防水系统、通风空调系统的各类管道、风管、支吊架采用工厂化预制现场组装的工艺方案，提高预制化程度，减少现场的作业量，以达到运用先进设备、实现流水作业、缩短施工工期、提高工程质量和文明施工水平、缓解施工现场临时用地矛盾、减少垂直运输量、保护施工环境的目的。我公司在风管、水管、支吊架等产品的工厂化预制率力争达到70%。（一）管道工厂化预制和现场组装1、管道工厂化预制和现场组装流程本工程的各类水管，具备条件的，我公司将大量采用工厂化预制和现场组装新工艺。管道工厂化预制和现场组装需要经过以下程序：A:深化设计采用BIM技术绘制标有管段编号的管线加工图，提交预制加工厂；B：预制厂落实加工任务单，管道下料、加工、配件安装；C：对预制加工好的产品，根据管段编号进行标识，对管口封口保护；D：把预制加工好的产品装车，运输至施工现场；E：根据深化设计单线图，对照编号，进行现场的组装和安装工作。管道工厂化预制和现场组装流程图2、管道工厂化预制过程设计公一运输预制平管道切断面加自动焊3、管道工厂化预制和现场组装施工要点3.1加强图纸深化设计管段加工图绘制精度，提高管道预制加工的深度。3.2确保预制加工厂制作材料、加工设备、测检工具的优良，确保产品质量。3.3预制品制作完成，检验合格后涂上防腐油漆，吹扫管腔，做包扎封口处理。3.4预制品完成后，应严格按指定标识和图纸上的管段号码统一编号、堆放。3.5预制品在装车、运输、卸车、搬运和堆放过程中，加强对产品的保护工作。3.6现场预制品由专职管道工程师根据编有管段号的施工任务单进行核对发放。3.7现场组装和安装工作，应严格按照深化设计管道单线图的编号顺序进行。（二）风管工厂化预制和现场组装1、风管工厂化预制和现场组装流程对于镀锌钢板矩形风管，我公司采用工厂化风管流水线的工艺，来满足工程的需要。风管工厂化预制比例达到95%。风管工厂化预制和现场组装需要经过以下程序：钏镶角风管加固一密封措施r1自检*J现场安装运输按图纸编号风管L片成型卷板上机A：深化设计采用BIM技术绘制风管预制加工图，提交预制加工厂；B：预制加厂落实加工任务单，流水线加工，一般需要经过定长剪切冲角、轧加强筋、轧咬缝、轧连体法兰、“L”形折弯片、进行标识等加工工序;C：把“L”形折弯片装车，用卡车运输至施工现场；D：根据深化设计图纸，对照编号，进行现场的组装和安装工作。风管工厂化预制和现场组装流程图2、风管工厂化预制过程风管安装实物图设计公现场拼联合角咬口合缝风管加工过程实物等离子切割机生产流程示意3、风管工厂化预制和现场组装施工要点3.1加强图纸深化设计管段加工图绘制的精度，提高管道预制加工的深度。3.2风管预制应合理配料，统一计算，科学下料，减少损耗，降低工程成本。3.3确保预制加工厂制作材料、加工设备、测检工具的优良，确保产品质量。3.4预制品完成后，应严格按指定标识和图纸上的要求统一编号和科学堆放。3.5预制品在装车、运输、卸车、搬运和堆放过程中，加强对产品的保护工作。3.6现场预制品由专职暖通工程师根据编有号码的施工任务单进行核对发放3.7现场组装和安装工作，应严格按照深化设计图纸上的编号顺序进行。（三）轻型组合式支吊架工厂化预制1、轻型组合式支吊架工厂化制作在本工程标准层的支吊架设置方面，我司将一改过去传统的角铁、槽钢等材料，采用轻型、镀锌的支吊架，这样，既保证了安装的牢固性，又保证了支吊架的使用寿命，使得施工作业变得简易方便。同时，由于采用轻型支吊架，将使原来狭小的空间变得相对宽敞了，为以后的装饰保养提供了便捷的条件。此外，轻型支吊架的采用，从感观上发生了一种质的飞跃，使人们对安装产品有了新的认识，将会产生一种前所未有的艺术美感。我司金属结构加工厂在供应数量、加工质量和供应时效性上都有巨大的优势。2、轻型组合式支吊架型式电管固定用镀锌夹头加螺纹...
