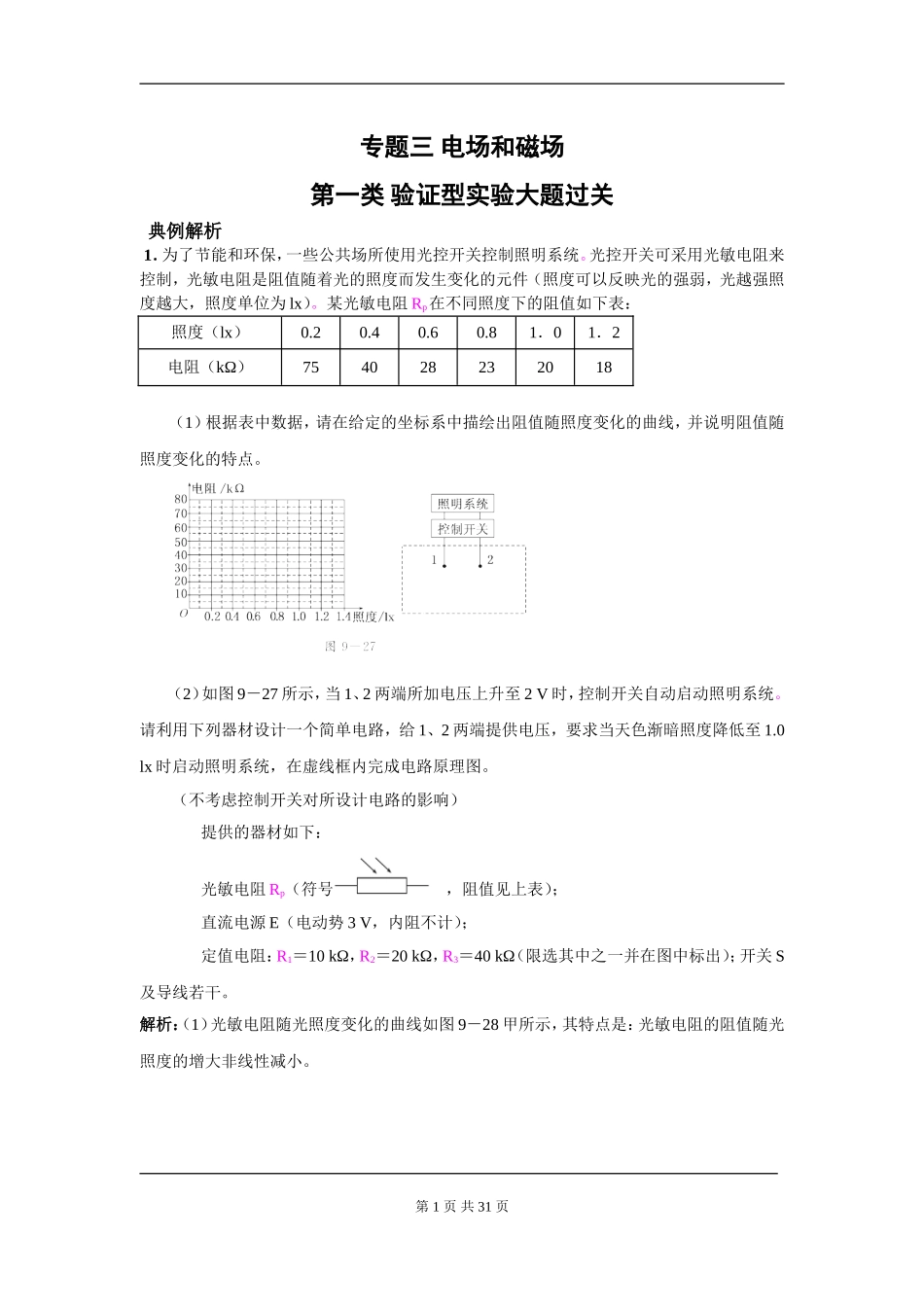

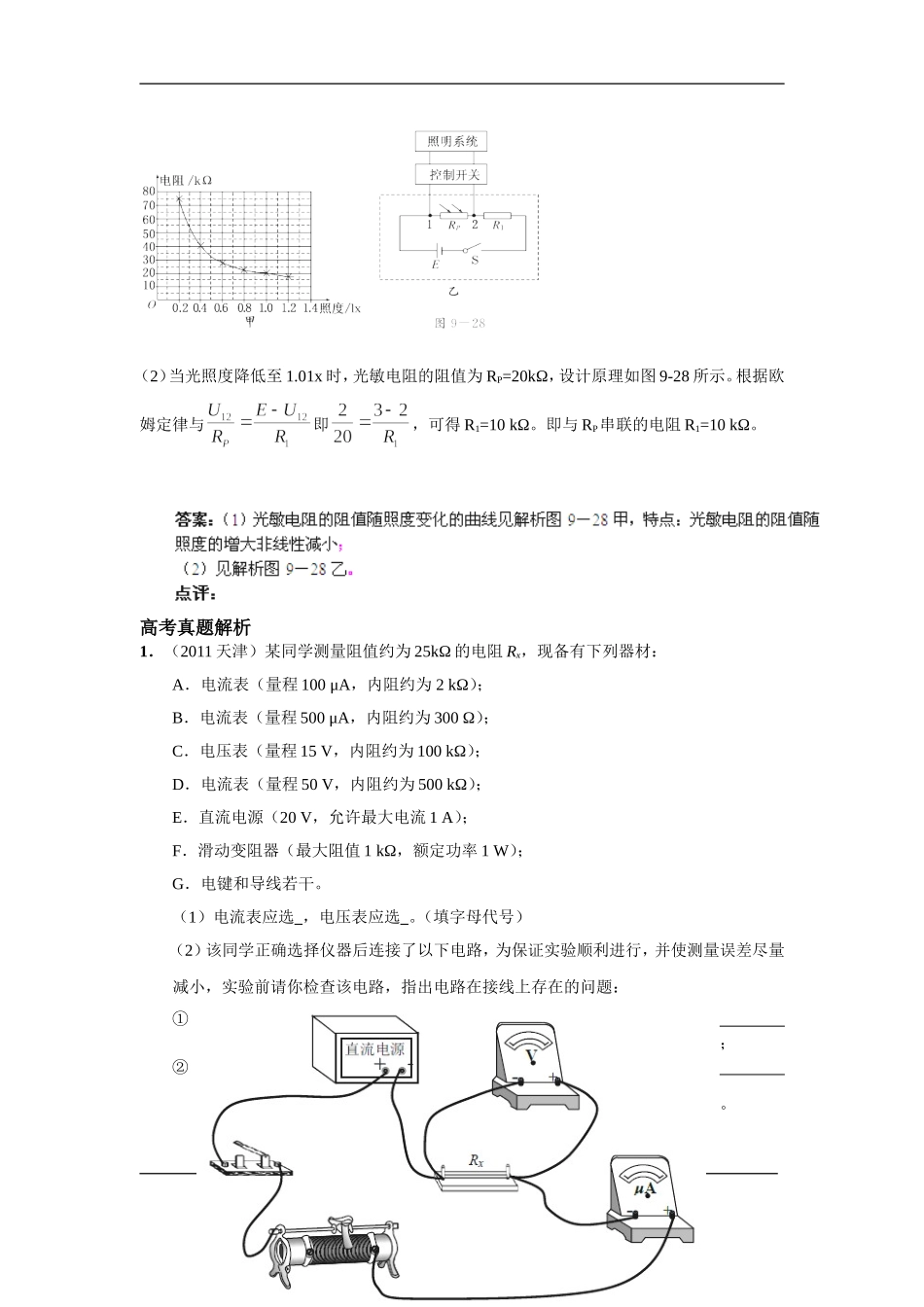

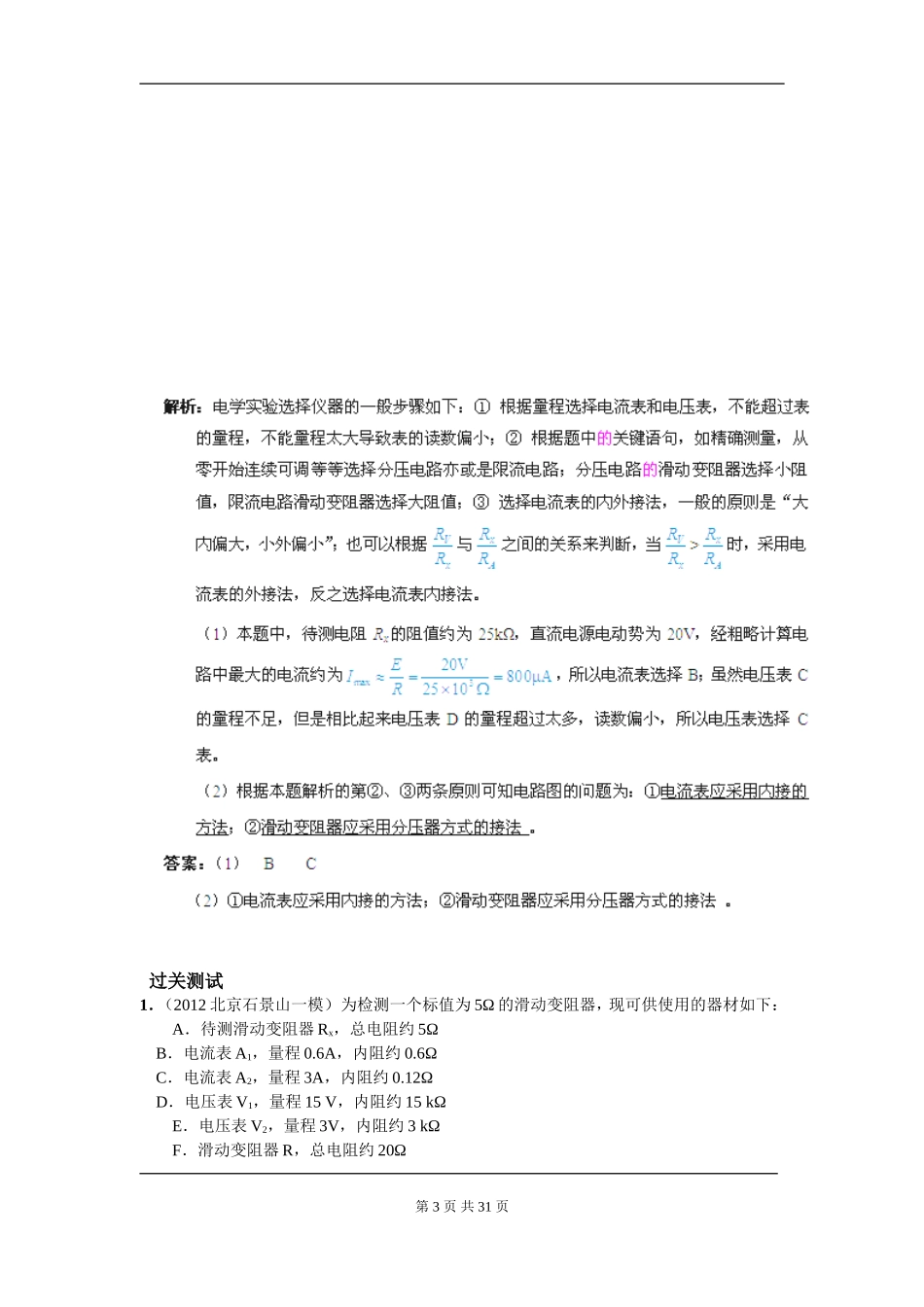

专题三电场和磁场第一类验证型实验大题过关典例解析1．为了节能和环保，一些公共场所使用光控开关控制照明系统。光控开关可采用光敏电阻来控制，光敏电阻是阻值随着光的照度而发生变化的元件（照度可以反映光的强弱，光越强照度越大，照度单位为lx）。某光敏电阻Rp在不同照度下的阻值如下表：照度（lx）0.20.40.60.81．01．2电阻（kΩ）754028232018（1）根据表中数据，请在给定的坐标系中描绘出阻值随照度变化的曲线，并说明阻值随照度变化的特点。（2）如图9－27所示，当1、2两端所加电压上升至2V时，控制开关自动启动照明系统。请利用下列器材设计一个简单电路，给1、2两端提供电压，要求当天色渐暗照度降低至1.0lx时启动照明系统，在虚线框内完成电路原理图。（不考虑控制开关对所设计电路的影响）提供的器材如下：光敏电阻Rp（符号，阻值见上表）；直流电源E（电动势3V，内阻不计）；定值电阻：R1＝10kΩ，R2＝20kΩ，R3＝40kΩ（限选其中之一并在图中标出）；开关S及导线若干。解析：（1）光敏电阻随光照度变化的曲线如图9－28甲所示，其特点是：光敏电阻的阻值随光照度的增大非线性减小。第1页共31页（2）当光照度降低至1.01x时，光敏电阻的阻值为RP=20kΩ，设计原理如图9-28所示。根据欧姆定律与即，可得R1=10kΩ。即与RP串联的电阻R1=10kΩ。高考真题解析1．（2011天津）某同学测量阻值约为25kΩ的电阻Rx，现备有下列器材：A．电流表（量程100μA，内阻约为2kΩ）；B．电流表（量程500μA，内阻约为300Ω）；C．电压表（量程15V，内阻约为100kΩ）；D．电流表（量程50V，内阻约为500kΩ）；E．直流电源（20V，允许最大电流1A）；F．滑动变阻器（最大阻值1kΩ，额定功率1W）；G．电键和导线若干。（1）电流表应选，电压表应选。（填字母代号）（2）该同学正确选择仪器后连接了以下电路，为保证实验顺利进行，并使测量误差尽量减小，实验前请你检查该电路，指出电路在接线上存在的问题：①；②。第2页共31页过关测试1．（2012北京石景山一模）为检测一个标值为5Ω的滑动变阻器，现可供使用的器材如下：A．待测滑动变阻器Rx，总电阻约5ΩB．电流表A1，量程0.6A，内阻约0.6ΩC．电流表A2，量程3A，内阻约0.12ΩD．电压表V1，量程15V，内阻约15kΩE．电压表V2，量程3V，内阻约3kΩF．滑动变阻器R，总电阻约20Ω第3页共31页G．直流电源E，电动势3V，内阻不计H．电键S、导线若干①为了尽可能精确测定Rx的总电阻值，所选电流表为（填“A1”或“A2”），所选电压表为____（填“V1”或“V2”）；②请根据实验原理图甲，完成图乙未完成的实物连线，使其成为测量电路；③图丙所示是用螺旋测微器测量待测滑动变阻器所采用的电阻丝的直径，则该电阻丝的直径为mm．1．①A1；V2②如图所示③1．2052．（2012北京朝阳区一模）在“描绘小灯泡的伏安特性曲线”的实验中，需测量一个标有“3V，1.5W”灯泡两端的电压和通过灯泡的电流。现有如下器材：直流电源（电动势3．0V，内阻不计）电流表A1（量程3A，内阻约0.1Ω）电流表A2（量程600mA，内阻约5Ω）电压表V1（量程3V，内阻约3kΩ）电压表V2（量程15V，内阻约200kΩ）滑动变阻器R1（阻值0~10Ω，额定电流1A）滑动变阻器R2（阻值0~1kΩ，额定电流300mA）①在该实验中，电流表应选择____________（填“A1”或“A2”），电压表应选择____________（填“V1”或“V2”），滑动变阻器应选择____________（填“R1”或“R2”）。②某同学用导线a、b、c、d、e、f、g和h连接成如图甲所示的电路，请在方框中完成实验的电路图。第4页共31页③该同学连接电路后检查所有元器件都完好，电流表和电压表已调零，经检查各部分接触良好。但闭合开关后，反复调节滑动变阻器，小灯泡的亮度发生变化，但电压表和电流表示数不能调为零，则断路的导线为_______。④下表是学习小组在实验中测出的6组数据，某同学根据表格中的数据在方格纸上已画出了5个数据的对应点，请你画出第4组数据的对应点，并作出该小灯泡的伏安特性曲线。⑤若将该灯泡与一个6.0Ω的定值电阻串联，直接接在题中提供的电源两端，请估算该小灯泡的实际功率P=_________W（保留两位有效数字）。（若需...
