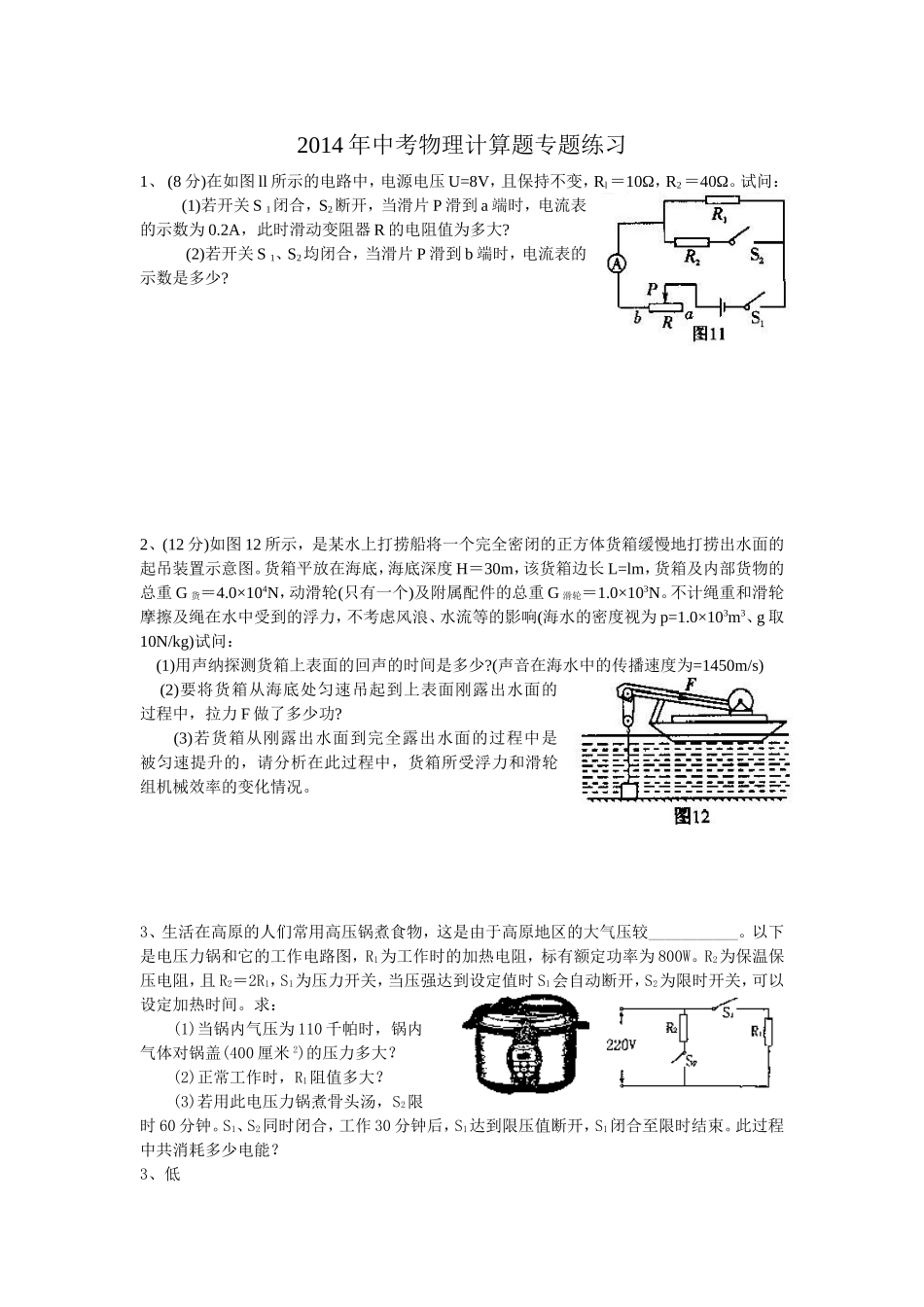

2014年中考物理计算题专题练习1、(8分)在如图ll所示的电路中，电源电压U=8V，且保持不变，Rl＝10Ω，R2＝40Ω。试问：(1)若开关S1闭合，S2断开，当滑片P滑到a端时，电流表的示数为0.2A，此时滑动变阻器R的电阻值为多大?(2)若开关S1、S2均闭合，当滑片P滑到b端时，电流表的示数是多少?2、(12分)如图12所示，是某水上打捞船将一个完全密闭的正方体货箱缓慢地打捞出水面的起吊装置示意图。货箱平放在海底，海底深度H＝30m，该货箱边长L=lm，货箱及内部货物的总重G货＝4.0×104N，动滑轮(只有一个)及附属配件的总重G滑轮＝1.0×103N。不计绳重和滑轮摩擦及绳在水中受到的浮力，不考虑风浪、水流等的影响(海水的密度视为p=1.0×103m3、g取10N/kg)试问：(1)用声纳探测货箱上表面的回声的时间是多少?(声音在海水中的传播速度为=1450m/s)(2)要将货箱从海底处匀速吊起到上表面刚露出水面的过程中，拉力F做了多少功?(3)若货箱从刚露出水面到完全露出水面的过程中是被匀速提升的，请分析在此过程中，货箱所受浮力和滑轮组机械效率的变化情况。3、生活在高原的人们常用高压锅煮食物，这是由于高原地区的大气压较___________。以下是电压力锅和它的工作电路图，R1为工作时的加热电阻，标有额定功率为800W。R2为保温保压电阻，且R2＝2R1，S1为压力开关，当压强达到设定值时S1会自动断开，S2为限时开关，可以设定加热时间。求：(1)当锅内气压为110千帕时，锅内气体对锅盖(400厘米2)的压力多大？(2)正常工作时，R1阻值多大？(3)若用此电压力锅煮骨头汤，S2限时60分钟。S1、S2同时闭合，工作30分钟后，S1达到限压值断开，S1闭合至限时结束。此过程中共消耗多少电能？3、低(1)F＝pS＝1.10×105帕×400×10-4米2＝4400牛(2)R1＝U2/P1＝(220伏)2/800瓦＝60.5欧(3)W＝W1+W2＝P1tl+P2t2800秒+400瓦×3600秒＝2.88×106焦答：(1)压力是44＝800瓦×l00牛；(2)R1阻值为60.5欧；(3)共消耗2.88×106焦电能。4、(6分)如图20所示电路中，Rl=2Ω，R2=3Ω。当开关S1闭合，S2、S3断开时，电流表的示数为0.6A；当开关S1、S2、S3都闭合时，电流表示数为1.5A，且灯泡正常发光。求：(1)电源电压；(2)灯泡的额定功率；(3)当S1、S2、S3都闭合时，通电lmin，电流通过电阻R2所做的功。(设电源电压不变)4、(6分)(1)当S1闭合，S2、S3断开时，R1和R2串联，U=I(R1+R2)=0.6A×(2Ω+3Ω)=3V(2分)(2)当S1、S2、S3都闭合时，R2和L并联。IL=1.5A-1A=0.5AP额=UIL=3V×0.5A=1.5W(2分)(3)W2=U2I2t=3V×1A×60s=180J(2分)5．如图9所示电路．电源电压不变，L1标有“4V2W”，l2标有“8V4W”。当开关S接a时．L1恰好正常发光，当开关S接b时．L2两端电压为6.4V。(忽略温度变化对电阻的影响)求：(1)开关S接b时L2实际功率；(2)开关S接a时电阻R在30s内所产生的热量。6、（6分）小明利用标有“6V6W”的灯泡L1和“6V3W”的灯泡L2进行实验。（1）当L1正常发光时通过的电流多少A？（2）如图9甲所示：ＯＡ和ＯＢ分别为通过灯泡L1和L2中的电流随两端电压变化关系的曲线。现将两灯连入图9乙所示电路，要使其中一个灯泡正常发光，电路中电流表的示数为多少A？电源的电压是多少？电路消耗的总功率为多少？图96、⑴I1=1A,计算出来最佳2分⑵由图象可知两灯正常工作电流I1=1A;I2=0.5A,由于两灯串联,所以电路中正常工作的电灯应为L2;电路中电流I=0.5A.2分⑶由图象可知电路中电流为0.5A时,U1=2V;U2=6V电源电压U=8V2分⑷电功率P=4W2分7．如图所示，水平桌面的正中央放着一个圆形鱼缸，重为30N，其底面积为1200cm2，鱼缸内只装有0.2m深的水，水的质量是27kg。（g＝10N/kg）请计算：（1）鱼缸内所装水的重力；（2）鱼缸底部受到水的压强；（3）鱼缸对桌面产生的压强。8．(6分)如图甲所示，电源电压为4．5V且保持不变，小灯泡上标有“2．5V”的字样，图乙是通过小灯泡的电流与它两端的电压关系的图像。求：(1)当小灯泡两端的电压为2V时，灯丝的电阻。(2)当小灯泡正常发光时，电路消耗的总电功率。9．本题共6分解：(1)由欧姆定律I=U／R得：灯丝的电阻R=U~=2V／0．28A=7．1Q…………3分(2)当小灯泡正常发光时，U=2．5VI灯=0．3A…………1分P总=U总I：4．5V×0．3A一．3...
