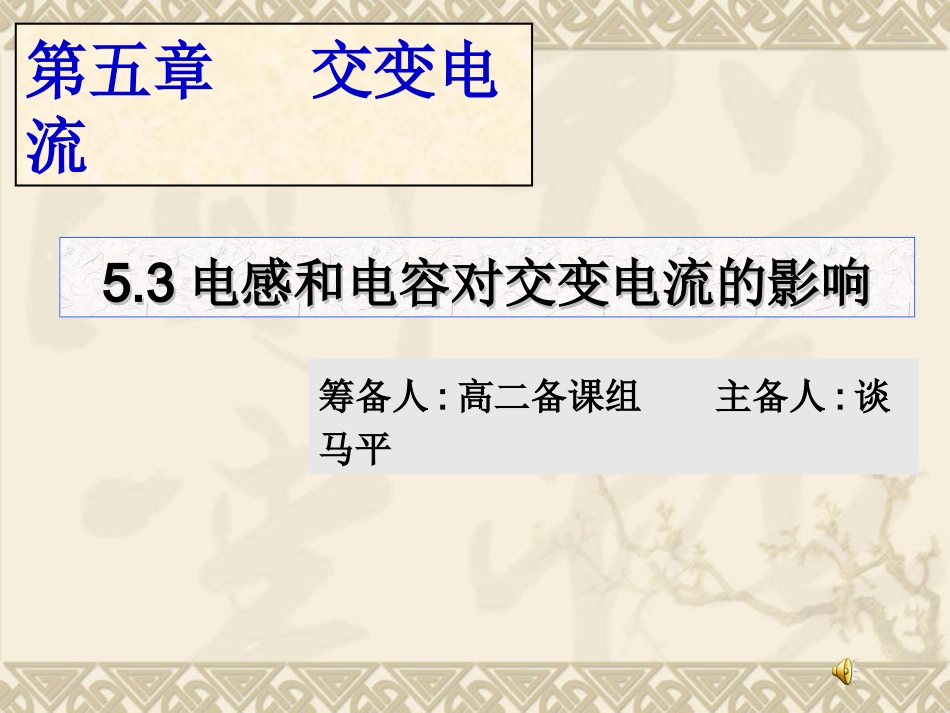

1、什么是电容器?知识回顾任何两个彼此绝缘且相隔很近的导体构成一个电容器。2、如果将电容器接入直流电路中,电路中有没有电流?没有,因为电容器中间是绝缘的。3、自感电动势的大小与什么有关?tILE其中L叫做自感系数。5.35.3电感和电容对交变电流的影响电感和电容对交变电流的影响筹备人:高二备课组主备人:谈马平第五章交变电流1.实验结论:fLXL2线圈对交变电流一直有阻碍作用,对直流没有。由于交变电流是不断变化的,所以在电感线圈上产生自感电动势,自感电动势总是阻碍电流的变化.电感对交变电流阻碍作用的大小叫做感抗.单位:Ω欧姆线圈的自感系数、交变电流的频率4.影响感抗的因素:3.感抗XL:2.成因:一、电感器对交流的作用5.应用:(a)低频扼流圈:自感系数为几十亨,对低频交流电有较大阻碍作用,对直流的阻碍作用较小,其作用:“通直流,阻交流”。(b)高频扼流圈:自感系数为几毫亨,对低频交流电阻碍作用较小,对高频交变电流阻碍作用很大,其作用:“通低频,阻高频”。当堂练习如图所示电路中,L为电感线圈,R为灯泡,电流表内阻为零,电压表内阻无限大,交流电源的电压为:若保持电压的有效值不变,只将电源频率改为100HZ,下列说法正确的有:RL(BC)A.电流表示数增大B.灯泡变亮C.灯泡变暗D.电压表示数增大)(100sin2220Vtu1.实验结论:直流不能通过电容器,而交流可以。对于直流,电容器的两极板间用绝缘介质隔开,因此不能通过.2.成因:二、电容器对交流的作用对于交流∽自由电荷并未通过极板间的绝缘介质,只是在交变电压的作用下,电容器交替地进行充、放电,电路中有了电流,表现为交流“通过”了电容器。fcxc21电容对交变电流阻碍作用的大小叫做容抗.实验发现,电容器的电容和交变电流的频率,电容越大,频率越高,容抗越小.4.影响容抗的因素:3.容抗XC:前级输出后级输入前级输出后级输入隔直电容器高频旁路电容器5、应用举例(说一说)(1)、隔直电容器:作用通交流、隔直流;(2)、高频旁路电容器:作用通高频、阻低频;使用220V交流电源的电气设备和电子仪器,金属外壳和电源之间都有良好的绝缘,但是有时候用手触摸外壳仍会感到“麻手”,用试电笔测试时,氖管发光,这是为什么?与电源相连的机芯和金属外壳可以看作电容器的两个极板,电源中的交变电流能够通过这个“电容器”。如图所示,平行板电容器与灯泡串联后接在交变电源上,灯泡正常发光,则()B.增大交变电流的频率,灯泡将变暗.A.将介质板插入电容器中,灯泡将变暗.C.把电容器极板间距拉开一些,灯泡将变暗.D.把电容器两极板错开一些,灯泡将变暗.CD当堂练习元件电感线圈电容器作用通直流,阻交流;通低频,阻高频。通交流,隔直流;通高频,阻低频。描述阻碍作用的物理量感抗XL容抗XC决定因素<1>自感系数L<2>交流电频率f<1>电容C<2>交流电频率f关系L越大,f越高,XL越大。C越大,f越高,XC越小。对比记忆:fLXL2fcxc211、如图所示电路中,三只电灯的亮度相同,如果交流电的频率增大,三盏电灯的亮度将如何改变?为什么?灯L1变暗灯L2变亮灯L3亮度不变发散练习
