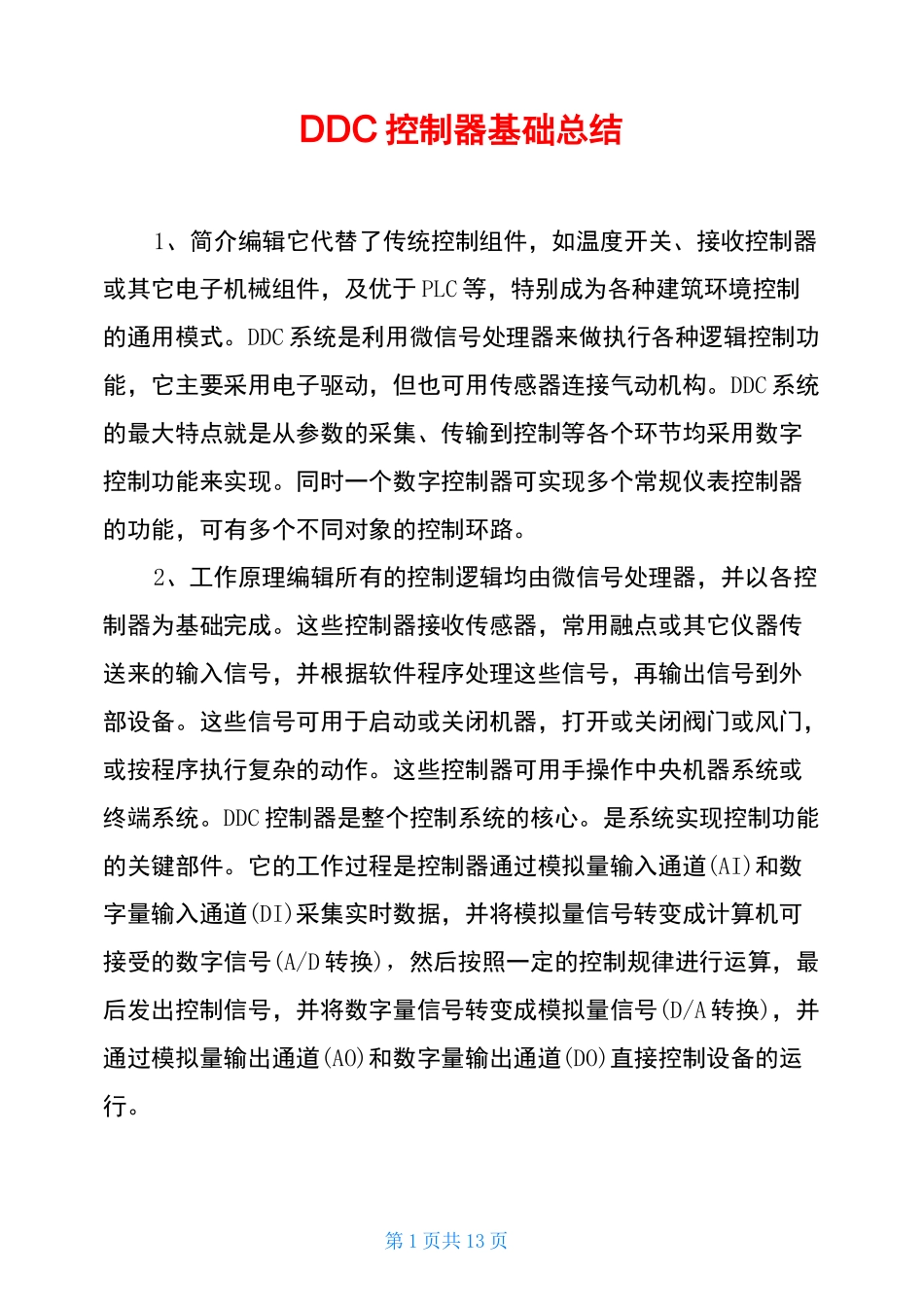

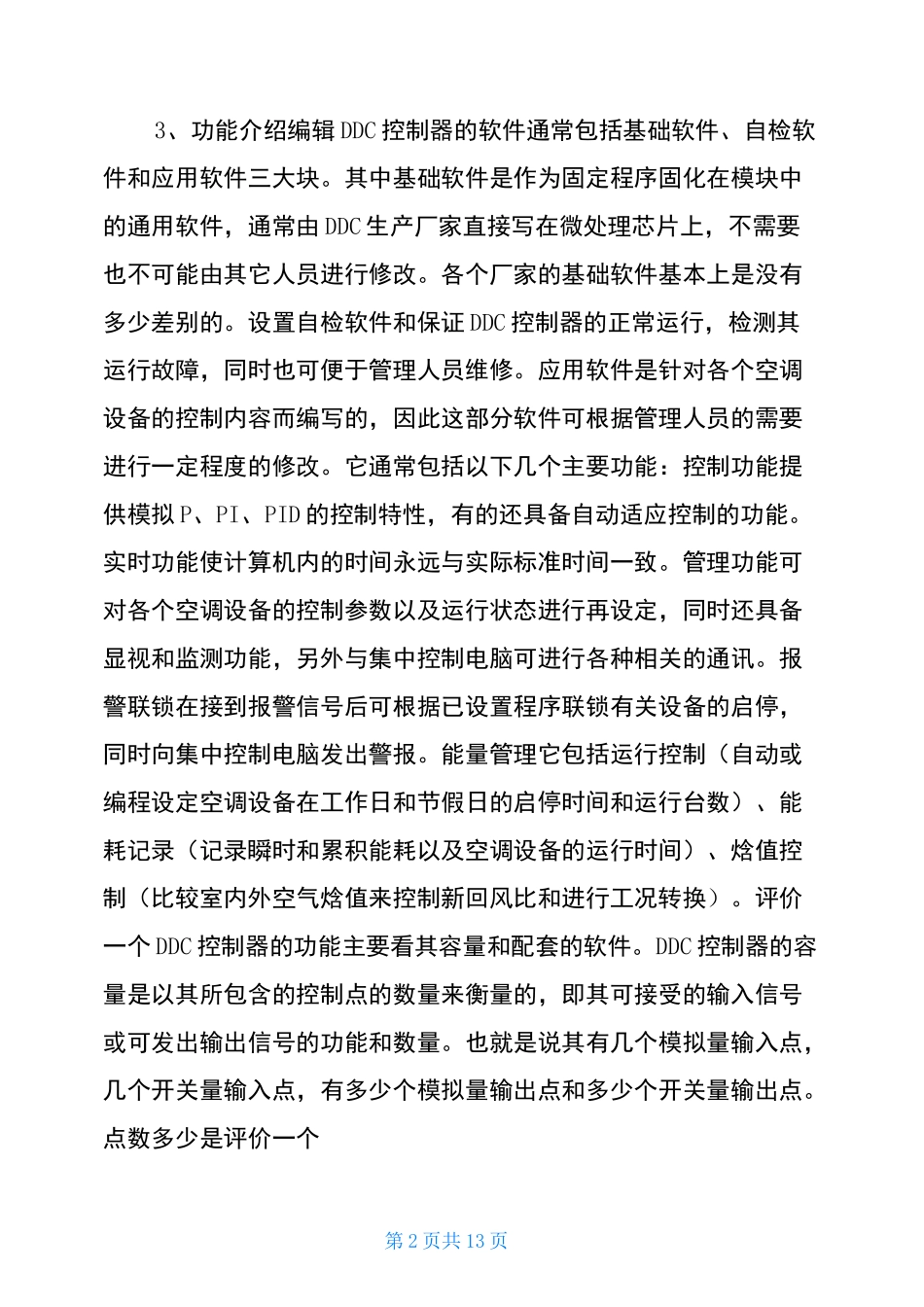

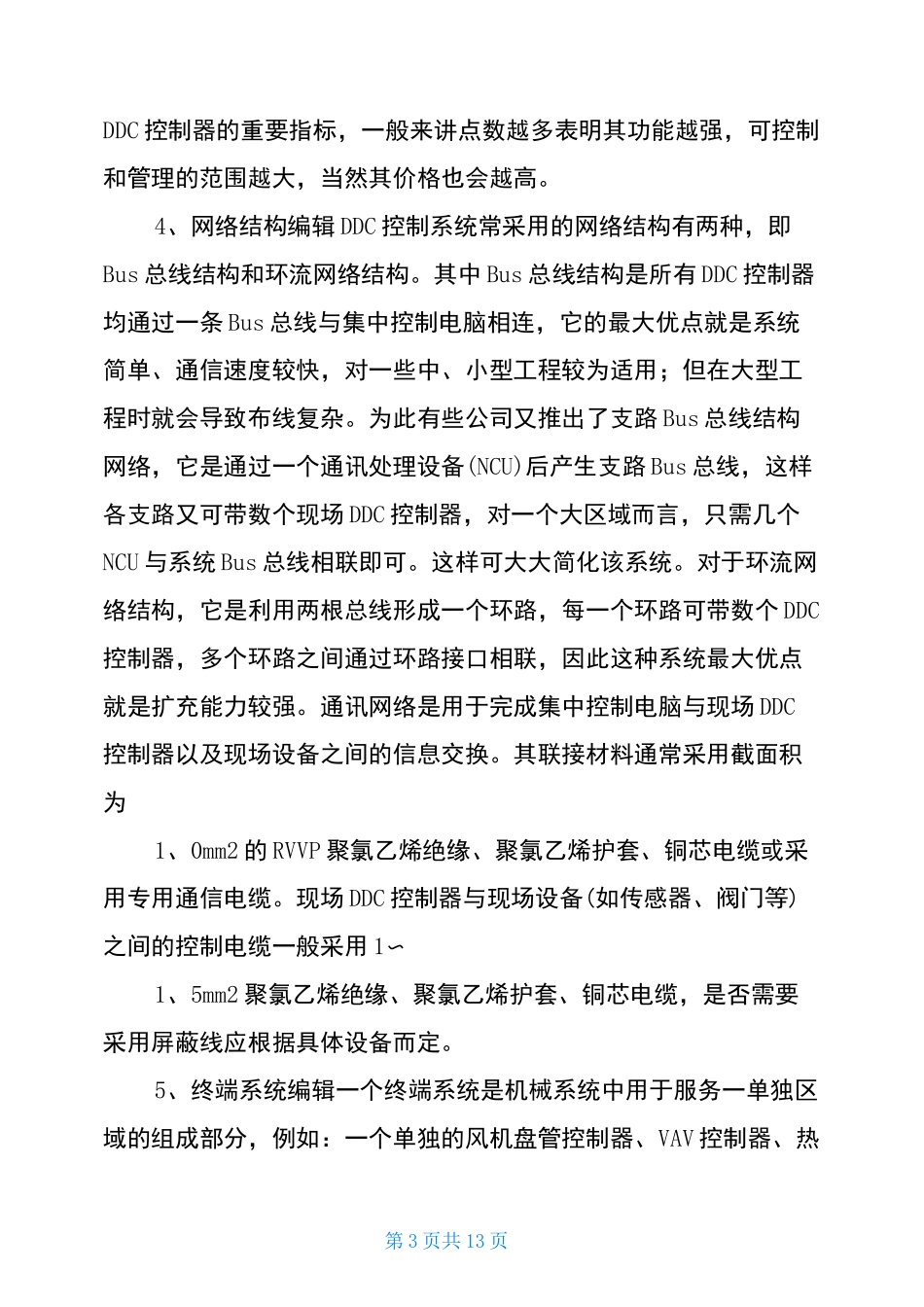

第1页共13页DDC控制器基础总结1、简介编辑它代替了传统控制组件，如温度开关、接收控制器或其它电子机械组件，及优于PLC等，特别成为各种建筑环境控制的通用模式。DDC系统是利用微信号处理器来做执行各种逻辑控制功能，它主要采用电子驱动，但也可用传感器连接气动机构。DDC系统的最大特点就是从参数的采集、传输到控制等各个环节均采用数字控制功能来实现。同时一个数字控制器可实现多个常规仪表控制器的功能，可有多个不同对象的控制环路。2、工作原理编辑所有的控制逻辑均由微信号处理器，并以各控制器为基础完成。这些控制器接收传感器，常用融点或其它仪器传送来的输入信号，并根据软件程序处理这些信号，再输出信号到外部设备。这些信号可用于启动或关闭机器，打开或关闭阀门或风门，或按程序执行复杂的动作。这些控制器可用手操作中央机器系统或终端系统。DDC控制器是整个控制系统的核心。是系统实现控制功能的关键部件。它的工作过程是控制器通过模拟量输入通道(AI)和数字量输入通道(DI)采集实时数据，并将模拟量信号转变成计算机可接受的数字信号(A/D转换)，然后按照一定的控制规律进行运算，最后发出控制信号，并将数字量信号转变成模拟量信号(D/A转换)，并通过模拟量输出通道(AO)和数字量输出通道(DO)直接控制设备的运行。第2页共13页3、功能介绍编辑DDC控制器的软件通常包括基础软件、自检软件和应用软件三大块。其中基础软件是作为固定程序固化在模块中的通用软件，通常由DDC生产厂家直接写在微处理芯片上，不需要也不可能由其它人员进行修改。各个厂家的基础软件基本上是没有多少差别的。设置自检软件和保证DDC控制器的正常运行，检测其运行故障，同时也可便于管理人员维修。应用软件是针对各个空调设备的控制内容而编写的，因此这部分软件可根据管理人员的需要进行一定程度的修改。它通常包括以下几个主要功能：控制功能提供模拟P、PI、PID的控制特性，有的还具备自动适应控制的功能。实时功能使计算机内的时间永远与实际标准时间一致。管理功能可对各个空调设备的控制参数以及运行状态进行再设定，同时还具备显视和监测功能，另外与集中控制电脑可进行各种相关的通讯。报警联锁在接到报警信号后可根据已设置程序联锁有关设备的启停，同时向集中控制电脑发出警报。能量管理它包括运行控制（自动或编程设定空调设备在工作日和节假日的启停时间和运行台数）、能耗记录（记录瞬时和累积能耗以及空调设备的运行时间）、焓值控制（比较室内外空气焓值来控制新回风比和进行工况转换）。评价一个DDC控制器的功能主要看其容量和配套的软件。DDC控制器的容量是以其所包含的控制点的数量来衡量的，即其可接受的输入信号或可发出输出信号的功能和数量。也就是说其有几个模拟量输入点，几个开关量输入点，有多少个模拟量输出点和多少个开关量输出点。点数多少是评价一个第3页共13页DDC控制器的重要指标，一般来讲点数越多表明其功能越强，可控制和管理的范围越大，当然其价格也会越高。4、网络结构编辑DDC控制系统常采用的网络结构有两种，即Bus总线结构和环流网络结构。其中Bus总线结构是所有DDC控制器均通过一条Bus总线与集中控制电脑相连，它的最大优点就是系统简单、通信速度较快，对一些中、小型工程较为适用；但在大型工程时就会导致布线复杂。为此有些公司又推出了支路Bus总线结构网络，它是通过一个通讯处理设备(NCU)后产生支路Bus总线，这样各支路又可带数个现场DDC控制器，对一个大区域而言，只需几个NCU与系统Bus总线相联即可。这样可大大简化该系统。对于环流网络结构，它是利用两根总线形成一个环路，每一个环路可带数个DDC控制器，多个环路之间通过环路接口相联，因此这种系统最大优点就是扩充能力较强。通讯网络是用于完成集中控制电脑与现场DDC控制器以及现场设备之间的信息交换。其联接材料通常采用截面积为1、0mm2的RVVP聚氯乙烯绝缘、聚氯乙烯护套、铜芯电缆或采用专用通信电缆。现场DDC控制器与现场设备(如传感器、阀门等)之间的控制电缆一般采用1〜1、5mm2聚氯乙烯绝缘、聚氯乙烯护套、铜芯电缆，是否需要采用屏蔽线应根据具体设备而定。5、终端系统编辑一...
