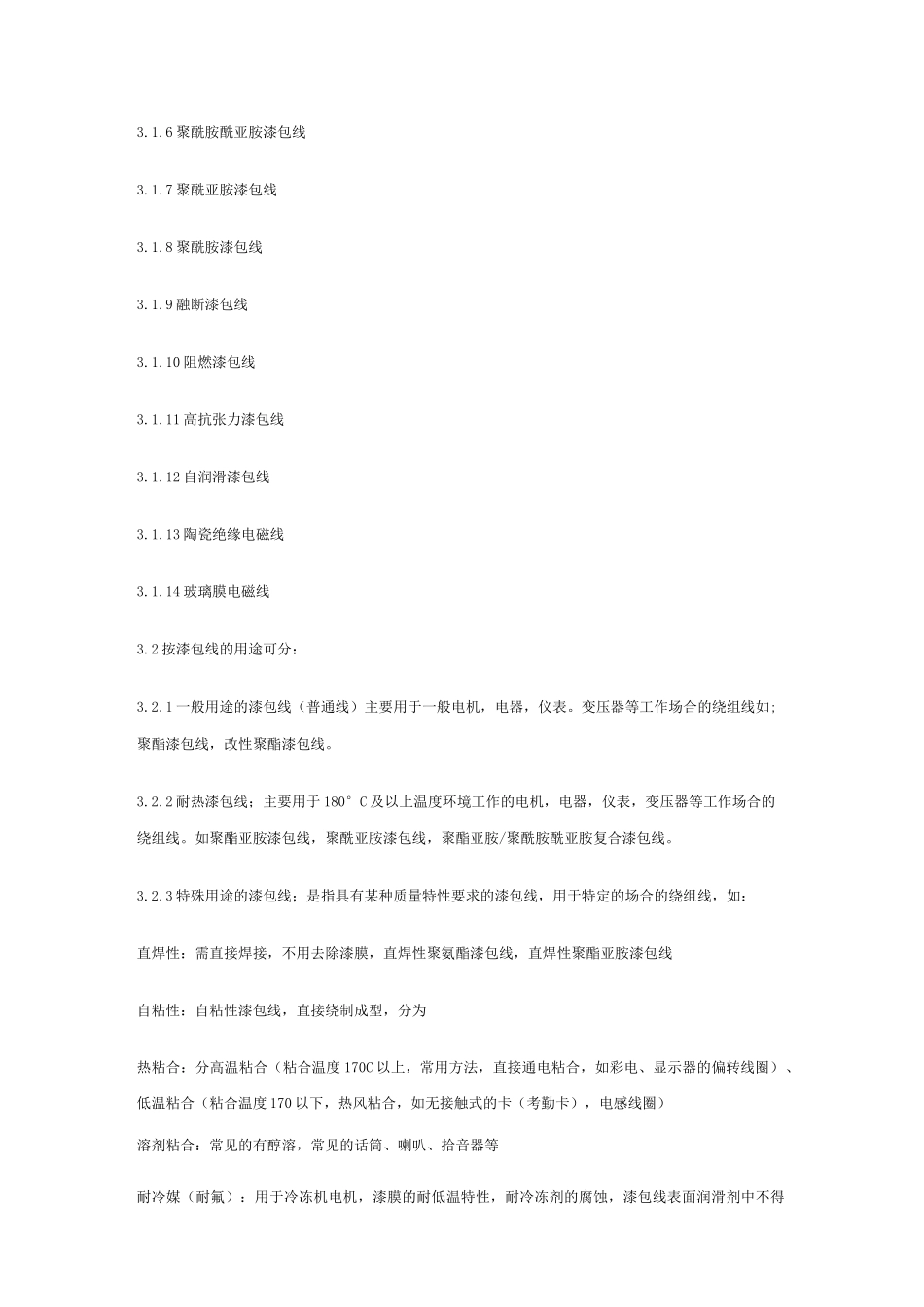

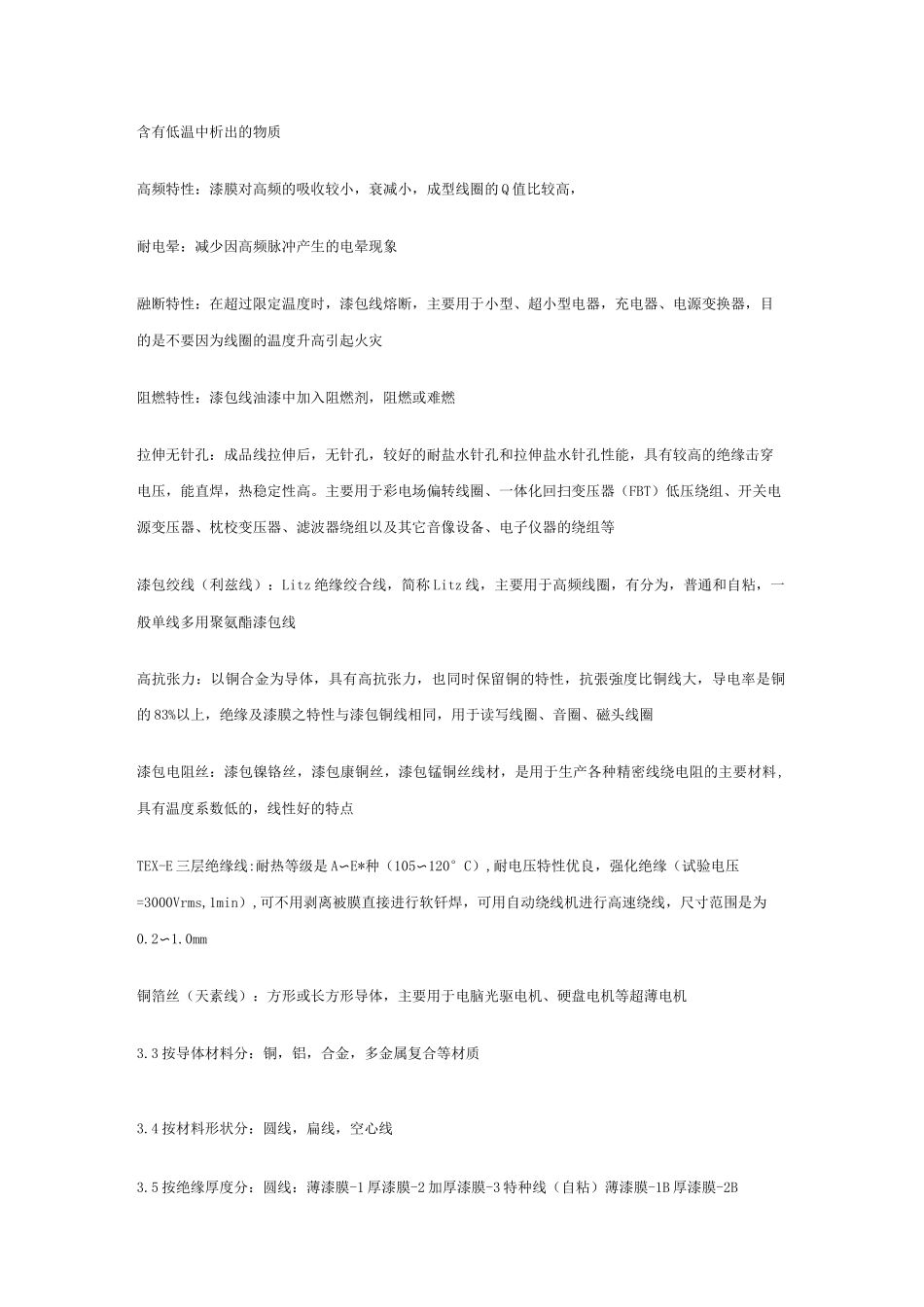

漆包线介绍一•概述漆包线是绕组线的一个主要品种，由导体和绝缘层两部组成，裸线经退火软化后，再经过多次涂漆，烘焙而成。但要生产出即符合标准要求，又满足客户要求的产品并不容易，它受原材料质量，工艺参数，生产设备，环境等因素影响，因此，各种漆包线的质量特性各不相同，但都具备机械性能，化学性能，电性能，热性能四大性能。概念及分类1.什么是电磁线？电磁线是一种具有绝缘层的电线，它是以绕组形式来实现电磁能的转化，又称为绕组线。2•分类：2.1按导体材料可分为：铜，铝，合金，复合材料2.2按绝缘材料可分为：漆包线，绕包线，无机绝缘线2.3按导体形状可分为：圆线，扁线，异型线3.漆包线的分类3.1按绝缘材料分3.1.1缩醛漆包线3.1.2聚酯漆包线3.1.3聚氨酯漆包线3.1.4改性聚酯漆包线3.1.5聚酯亚胺漆包线3.1.6聚酰胺酰亚胺漆包线3.1.7聚酰亚胺漆包线3.1.8聚酰胺漆包线3.1.9融断漆包线3.1.10阻燃漆包线3.1.11高抗张力漆包线3.1.12自润滑漆包线3.1.13陶瓷绝缘电磁线3.1.14玻璃膜电磁线3.2按漆包线的用途可分：3.2.1一般用途的漆包线（普通线）主要用于一般电机，电器，仪表。变压器等工作场合的绕组线如;聚酯漆包线，改性聚酯漆包线。3.2.2耐热漆包线；主要用于180°C及以上温度环境工作的电机，电器，仪表，变压器等工作场合的绕组线。如聚酯亚胺漆包线，聚酰亚胺漆包线，聚酯亚胺/聚酰胺酰亚胺复合漆包线。3.2.3特殊用途的漆包线；是指具有某种质量特性要求的漆包线，用于特定的场合的绕组线，如：直焊性：需直接焊接，不用去除漆膜，直焊性聚氨酯漆包线，直焊性聚酯亚胺漆包线自粘性：自粘性漆包线，直接绕制成型，分为热粘合：分高温粘合（粘合温度170C以上，常用方法，直接通电粘合，如彩电、显示器的偏转线圈）、低温粘合（粘合温度170以下，热风粘合，如无接触式的卡（考勤卡），电感线圈）溶剂粘合：常见的有醇溶，常见的话筒、喇叭、拾音器等耐冷媒（耐氟）：用于冷冻机电机，漆膜的耐低温特性，耐冷冻剂的腐蚀，漆包线表面润滑剂中不得含有低温中析出的物质高频特性：漆膜对高频的吸收较小，衰减小，成型线圈的Q值比较高，耐电晕：减少因高频脉冲产生的电晕现象融断特性：在超过限定温度时，漆包线熔断，主要用于小型、超小型电器，充电器、电源变换器，目的是不要因为线圈的温度升高引起火灾阻燃特性：漆包线油漆中加入阻燃剂，阻燃或难燃拉伸无针孔：成品线拉伸后，无针孔，较好的耐盐水针孔和拉伸盐水针孔性能，具有较高的绝缘击穿电压，能直焊，热稳定性高。主要用于彩电场偏转线圈、一体化回扫变压器（FBT）低压绕组、开关电源变压器、枕校变压器、滤波器绕组以及其它音像设备、电子仪器的绕组等漆包绞线（利兹线）：Litz绝缘绞合线，简称Litz线，主要用于高频线圈，有分为，普通和自粘，一般单线多用聚氨酯漆包线高抗张力：以铜合金为导体，具有高抗张力，也同时保留铜的特性，抗張強度比铜线大，导电率是铜的83%以上，绝缘及漆膜之特性与漆包铜线相同，用于读写线圈、音圈、磁头线圈漆包电阻丝：漆包镍铬丝，漆包康铜丝，漆包锰铜丝线材，是用于生产各种精密线绕电阻的主要材料,具有温度系数低的，线性好的特点TEX-E三层绝缘线:耐热等级是A〜E*种（105〜120°C）,耐电压特性优良，强化绝缘（试验电压=3000Vrms,1min）,可不用剥离被膜直接进行软钎焊，可用自动绕线机进行高速绕线，尺寸范围是为0.2〜1.0mm铜箔丝（天素线）：方形或长方形导体，主要用于电脑光驱电机、硬盘电机等超薄电机3.3按导体材料分：铜，铝，合金，多金属复合等材质3.4按材料形状分：圆线，扁线，空心线3.5按绝缘厚度分：圆线：薄漆膜-1厚漆膜-2加厚漆膜-3特种线（自粘）薄漆膜-1B厚漆膜-2B扁线：普通漆膜-1加厚漆膜-2二•型号，代号：及产品表示方法1•符号，代号1.1系列代号：漆包绕组成：Q纸包绕组线：Z1.2导体材料：铜导体：T（省略）铝导体：L铜包铝：CCA1.3绝缘材料：油性类漆：Y（省略）聚酯类漆：Z改性聚酯类漆：Z（G）缩醛类漆：Q聚氨酯类漆：A聚酰胺漆：X聚酰亚胺漆：Y环氧漆：H聚酯亚胺漆：ZY聚酰胺酰亚胺：XY1.4导体的特性：圆线：Y（省略）扁线：B空心线：K1.5漆膜...
