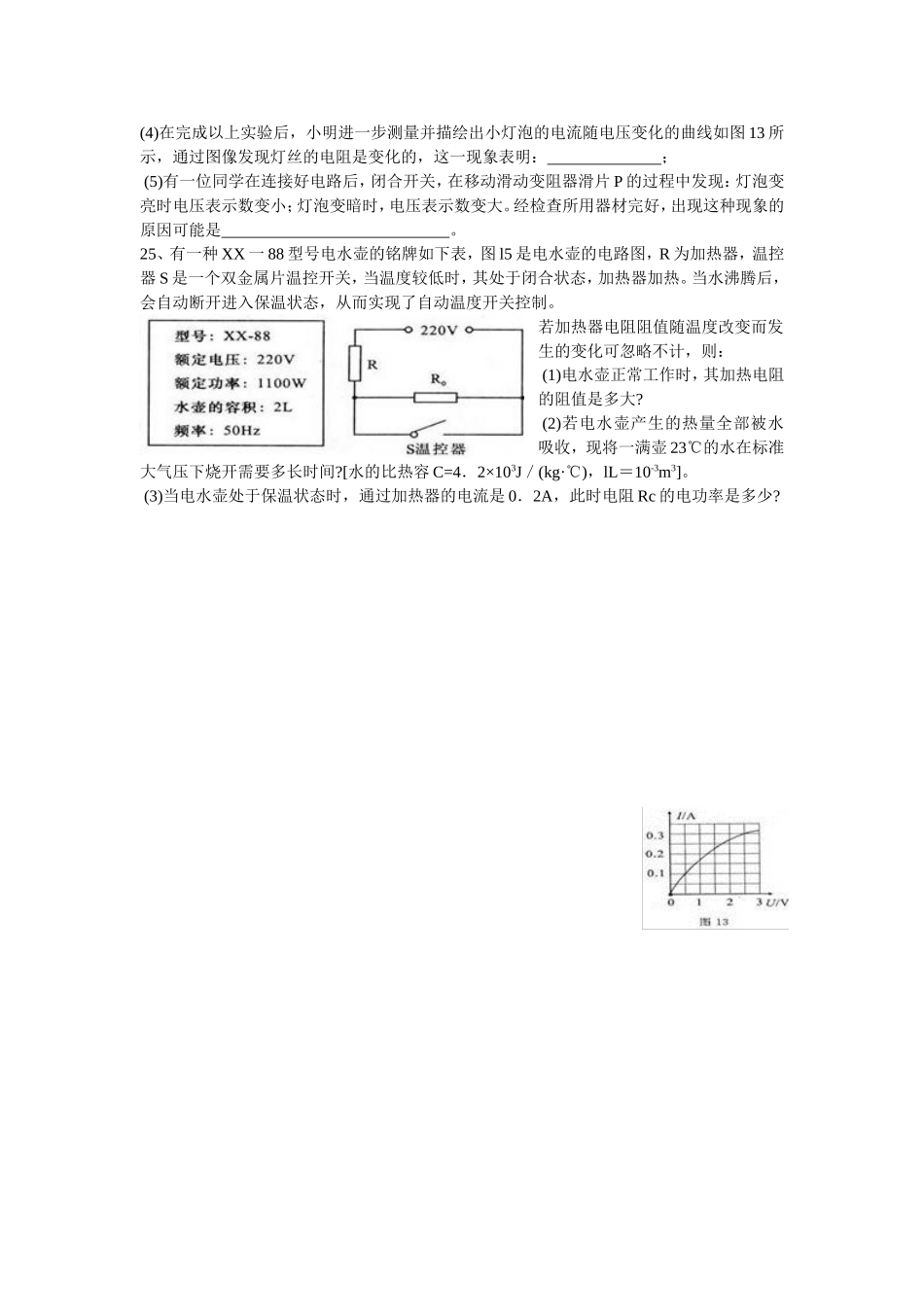

5、如图3所示，当开关S闭合后，要使电阻R1、R2并联，甲表是、乙表是。(选填“电流表”或“电压表”)7、电炉丝通过导线接到电路里，电炉丝热得发红，而导线却几乎不发热，是因为电炉丝的比导线大得多，根据焦耳定律可知，在相同时，电炉丝产生了更多的热量。9、如图4所示，一定值电阻R0与最大阻值为40Ω的滑动变阻器串联在电路中，闭合开关S，当滑动变阻器的滑片P滑到最左端时，电流表的示数为O．3A；当滑动变阻器的滑片P滑到最右端时，电流表的示数为O．1A。则定值电阻R0＝Ω，电源的电压U＝v。6．如图2所示，下列说法中不正确的是23、如图12甲所示是“测量小灯泡的电功率”的电路图，图12乙是实物连接图。其中电源是两节新干电池，小灯泡的额定电压为2．5V，滑动变阻器上标有“10ΩlA”。(1)图12乙已连接了部分电路，请用笔画线代替导线按照电路图将未连接的电路连接完整(2)小明同学连接好电路后，闭合开关时发现灯光特别亮，这表明他在闭合开关前没有；(3)调节滑片P使电压表的示数为2．5V，此时电流表的示数如图12丙所示，则该灯泡的额定功率为w。若要增大小灯泡的电功率，则滑片P应向移动；A．当s1闭合时，电流表测L1的电流B使用测电笔时，手指应按住笔卡C．当导体ab左右移动时，电表指针会偏转D当滑片P向右移动时，电磁铁磁性减弱(4)在完成以上实验后，小明进一步测量并描绘出小灯泡的电流随电压变化的曲线如图13所示，通过图像发现灯丝的电阻是变化的，这一现象表明：；(5)有一位同学在连接好电路后，闭合开关，在移动滑动变阻器滑片P的过程中发现：灯泡变亮时电压表示数变小；灯泡变暗时，电压表示数变大。经检查所用器材完好，出现这种现象的原因可能是。25、有一种XX一88型号电水壶的铭牌如下表，图l5是电水壶的电路图，R为加热器，温控器S是一个双金属片温控开关，当温度较低时，其处于闭合状态，加热器加热。当水沸腾后，会自动断开进入保温状态，从而实现了自动温度开关控制。若加热器电阻阻值随温度改变而发生的变化可忽略不计，则：(1)电水壶正常工作时，其加热电阻的阻值是多大?(2)若电水壶产生的热量全部被水吸收，现将一满壶23℃的水在标准大气压下烧开需要多长时间?[水的比热容C=4．2×103J／(kg·℃)，lL＝10-3m3]。(3)当电水壶处于保温状态时，通过加热器的电流是0．2A，此时电阻Rc的电功率是多少?
