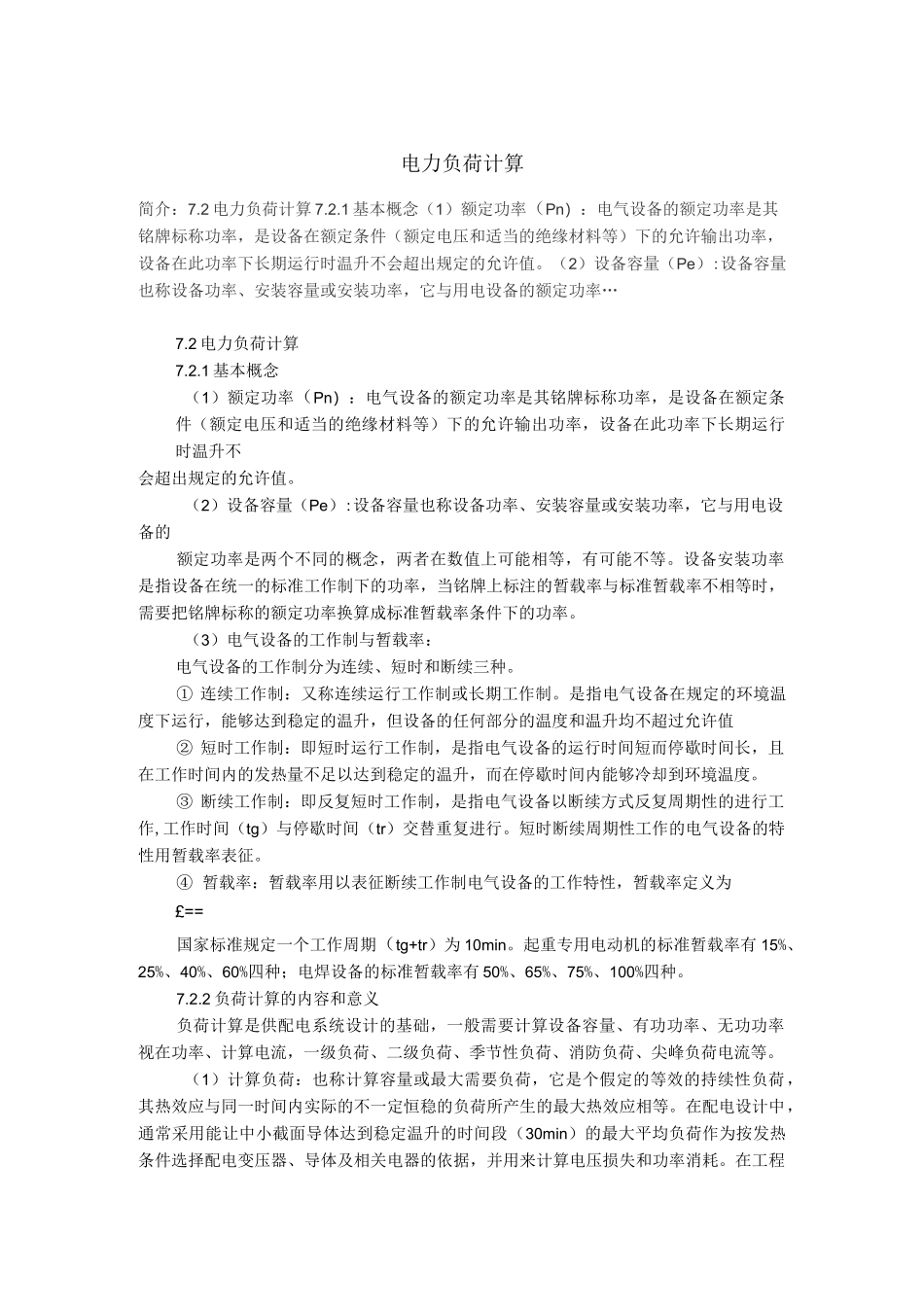

电力负荷计算简介：7.2电力负荷计算7.2.1基本概念（1）额定功率（Pn）：电气设备的额定功率是其铭牌标称功率，是设备在额定条件（额定电压和适当的绝缘材料等）下的允许输出功率，设备在此功率下长期运行时温升不会超出规定的允许值。（2）设备容量（Pe）:设备容量也称设备功率、安装容量或安装功率，它与用电设备的额定功率…7.2电力负荷计算7.2.1基本概念（1）额定功率（Pn）：电气设备的额定功率是其铭牌标称功率，是设备在额定条件（额定电压和适当的绝缘材料等）下的允许输出功率，设备在此功率下长期运行时温升不会超出规定的允许值。（2）设备容量（Pe）:设备容量也称设备功率、安装容量或安装功率，它与用电设备的额定功率是两个不同的概念，两者在数值上可能相等，有可能不等。设备安装功率是指设备在统一的标准工作制下的功率，当铭牌上标注的暂载率与标准暂载率不相等时，需要把铭牌标称的额定功率换算成标准暂载率条件下的功率。（3）电气设备的工作制与暂载率：电气设备的工作制分为连续、短时和断续三种。①连续工作制：又称连续运行工作制或长期工作制。是指电气设备在规定的环境温度下运行，能够达到稳定的温升，但设备的任何部分的温度和温升均不超过允许值②短时工作制：即短时运行工作制，是指电气设备的运行时间短而停歇时间长，且在工作时间内的发热量不足以达到稳定的温升，而在停歇时间内能够冷却到环境温度。③断续工作制：即反复短时工作制，是指电气设备以断续方式反复周期性的进行工作,工作时间（tg）与停歇时间（tr）交替重复进行。短时断续周期性工作的电气设备的特性用暂载率表征。④暂载率：暂载率用以表征断续工作制电气设备的工作特性，暂载率定义为£==国家标准规定一个工作周期（tg+tr）为10min。起重专用电动机的标准暂载率有15%、25%、40%、60%四种；电焊设备的标准暂载率有50%、65%、75%、100%四种。7.2.2负荷计算的内容和意义负荷计算是供配电系统设计的基础，一般需要计算设备容量、有功功率、无功功率视在功率、计算电流，一级负荷、二级负荷、季节性负荷、消防负荷、尖峰负荷电流等。（1）计算负荷：也称计算容量或最大需要负荷，它是个假定的等效的持续性负荷，其热效应与同一时间内实际的不一定恒稳的负荷所产生的最大热效应相等。在配电设计中，通常采用能让中小截面导体达到稳定温升的时间段（30min）的最大平均负荷作为按发热条件选择配电变压器、导体及相关电器的依据，并用来计算电压损失和功率消耗。在工程上为方便计，也可作为电能消耗量及无功功率补偿的计算依据。计算用的单位的各类总负荷也是确定供电电压等级也确定合理的配电系统的基础和依据。（2）一级、二级负荷及消防负荷：用以确定变压器的台数和容量、备用电源或应急电源的形式、容量及配电系统的形式等。（3）季节性负荷：从经济运行条件出发，用以考虑变压器的台数和容量。（4）尖峰电流：也叫冲击电流，是指单台或多台冲击性负荷设备在运行过程中，持续时间在Is左右的最大负荷电流。一般用设备启动电流的周期分量作为计算电压损失、电压波动、电压下降，以及选择校验保护器件等的依据。在校验瞬动元件时，还应考虑起动电流的非周期分量。大型冲击性电气设备的有功、无功尖峰电流是研究供配电系统稳定性的基础。（5）负荷曲线：负荷曲线是在直角坐标系中表示负荷随时间变化的曲线，用横坐标表示时间、纵坐标表示负荷量，它通常是根据每隔30min所测定的最大负荷量绘制而成的。计算30min最大负荷的目的是用以按发热条件选择导线及配电设备。根据纵坐标表示的功率不同分为有功功率负荷曲线和无功功率负荷曲线。根据负荷延续时间的不同（即横坐标的取值范围不同），分为日负荷曲线和年负荷曲线。7.2.3负荷计算的方法负荷计算的方法有很多，主要有①单位指标法、功率密度法；②需要系数法；③二项式法；④利用系数法等。不同的计算方法都有各自的适用范围，应根据不同的情况选用不同的计算方法，可参考如下原则进行：（1）在方案设计阶段可采用单位指标法或功率密度法；在初步设计及施工图阶段宜采用需要系数法。对于住宅类建筑，在各设计阶段均可采用单位指标法或功率...
