2012九年级物理《电路初探》同步练习-苏科版VIP免费

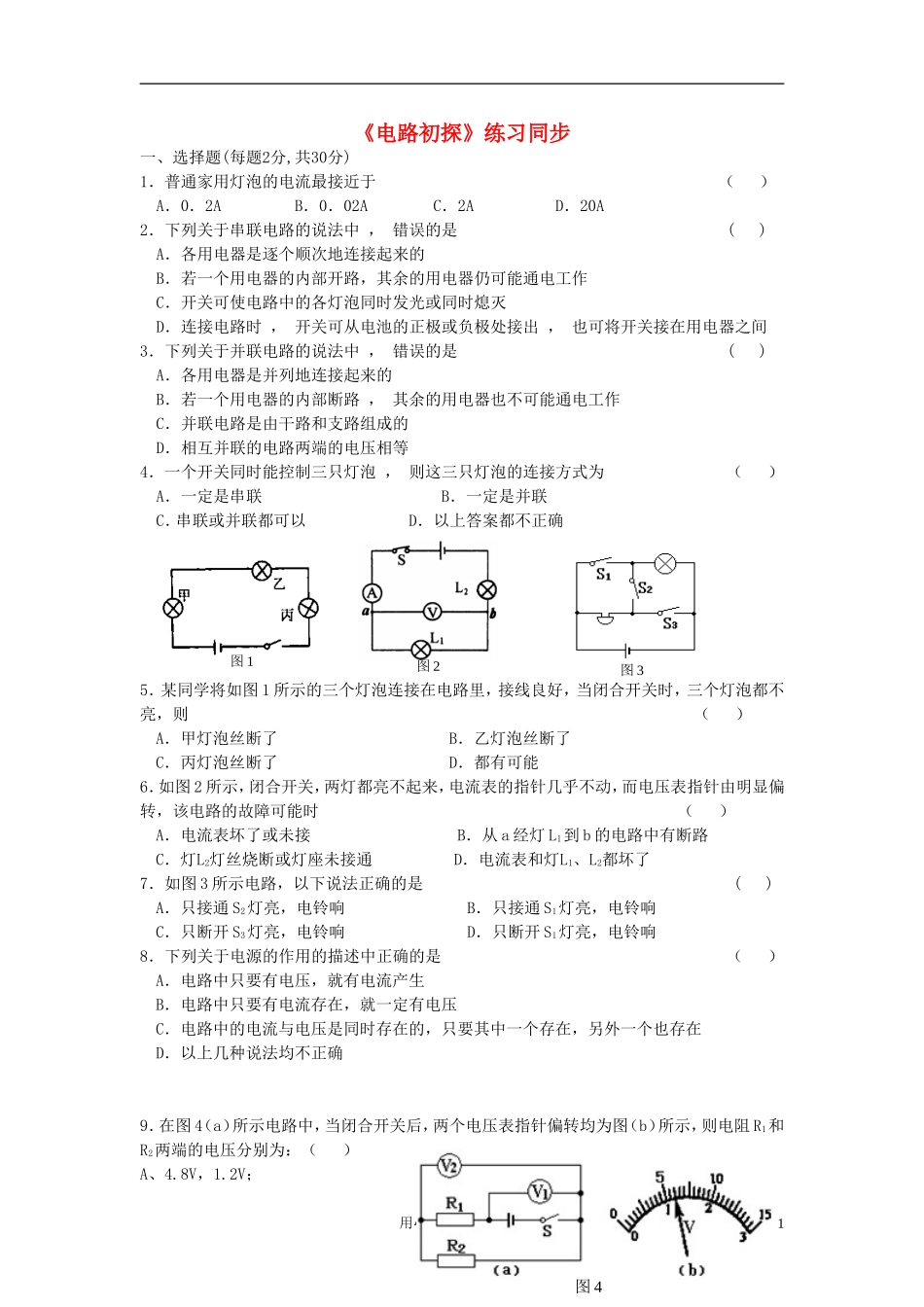

2012九年级物理《电路初探》同步练习-苏科版_第1页
1/5

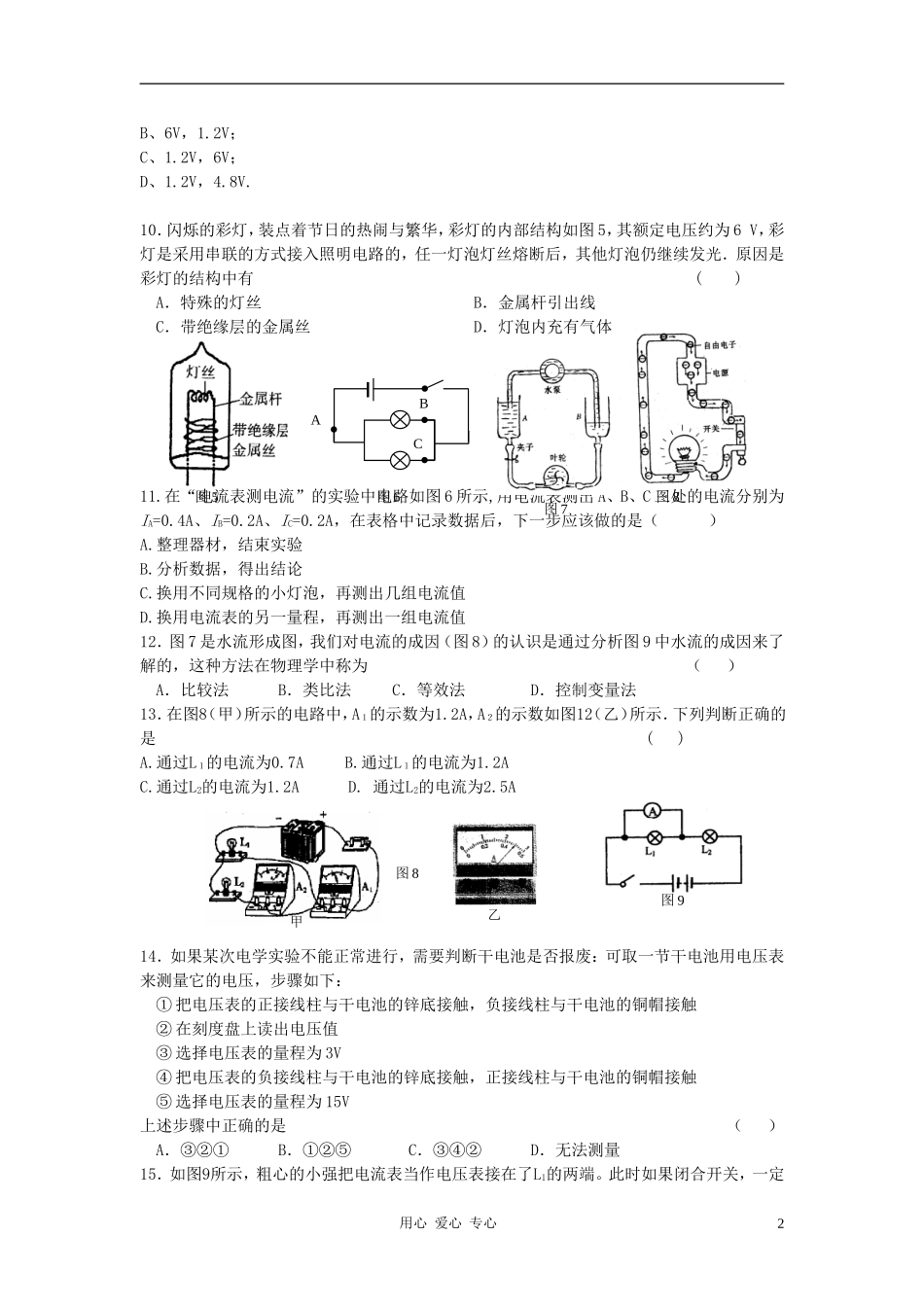

2012九年级物理《电路初探》同步练习-苏科版_第2页
2/5

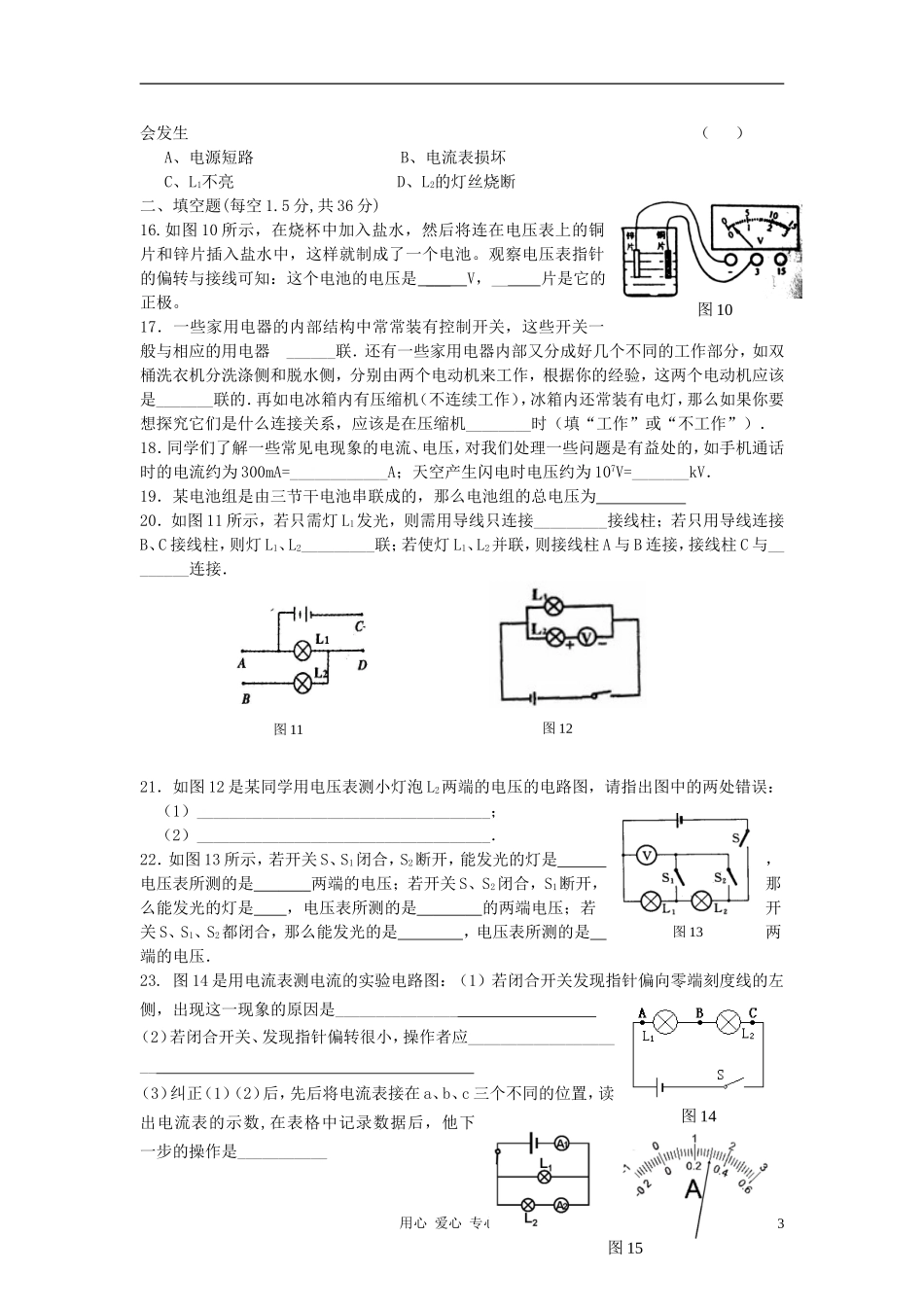

2012九年级物理《电路初探》同步练习-苏科版_第3页
3/5
图2《电路初探》练习同步一、选择题(每题2分,共30分)1.普通家用灯泡的电流最接近于()A.0.2AB.0.02AC.2AD.20A2.下列关于串联电路的说法中,错误的是()A.各用电器是逐个顺次地连接起来的B.若一个用电器的内部开路,其余的用电器仍可能通电工作C.开关可使电路中的各灯泡同时发光或同时熄灭D.连接电路时,开关可从电池的正极或负极处接出,也可将开关接在用电器之间3.下列关于并联电路的说法中,错误的是()A.各用电器是并列地连接起来的B.若一个用电器的内部断路,其余的用电器也不可能通电工作C.并联电路是由干路和支路组成的D.相互并联的电路两端的电压相等4.一个开关同时能控制三只灯泡,则这三只灯泡的连接方式为()A.一定是串联B.一定是并联C.串联或并联都可以D.以上答案都不正确5.某同学将如图1所示的三个灯泡连接在电路里,接线良好,当闭合开关时,三个灯泡都不亮,则()A.甲灯泡丝断了B.乙灯泡丝断了C.丙灯泡丝断了D.都有可能6.如图2所示,闭合开关,两灯都亮不起来,电流表的指针几乎不动,而电压表指针由明显偏转,该电路的故障可能时()A.电流表坏了或未接B.从a经灯L1到b的电路中有断路C.灯L2灯丝烧断或灯座未接通D.电流表和灯L1、L2都坏了7.如图3所示电路,以下说法正确的是()A.只接通S2灯亮,电铃响B.只接通S1灯亮,电铃响C.只断开S3灯亮,电铃响D.只断开S1灯亮,电铃响8.下列关于电源的作用的描述中正确的是()A.电路中只要有电压,就有电流产生B.电路中只要有电流存在,就一定有电压C.电路中的电流与电压是同时存在的,只要其中一个存在,另外一个也存在D.以上几种说法均不正确9.在图4(a)所示电路中,当闭合开关后,两个电压表指针偏转均为图(b)所示,则电阻R1和R2两端的电压分别为:()A、4.8V,1.2V;用心爱心专心1图1图3图4图8甲乙B、6V,1.2V;C、1.2V,6V;D、1.2V,4.8V.10.闪烁的彩灯,装点着节日的热闹与繁华,彩灯的内部结构如图5,其额定电压约为6V,彩灯是采用串联的方式接入照明电路的,任一灯泡灯丝熔断后,其他灯泡仍继续发光.原因是彩灯的结构中有()A.特殊的灯丝B.金属杆引出线C.带绝缘层的金属丝D.灯泡内充有气体11.在“电流表测电流”的实验中电路如图6所示,用电流表测出A、B、C三处的电流分别为IA=0.4A、IB=0.2A、IC=0.2A,在表格中记录数据后,下一步应该做的是()A.整理器材,结束实验B.分析数据,得出结论C.换用不同规格的小灯泡,再测出几组电流值D.换用电流表的另一量程,再测出一组电流值12.图7是水流形成图,我们对电流的成因(图8)的认识是通过分析图9中水流的成因来了解的,这种方法在物理学中称为()A.比较法B.类比法C.等效法D.控制变量法13.在图8(甲)所示的电路中,A1的示数为1.2A,A2的示数如图12(乙)所示.下列判断正确的是()A.通过L1的电流为0.7AB.通过L1的电流为1.2AC.通过L2的电流为1.2AD.通过L2的电流为2.5A14.如果某次电学实验不能正常进行,需要判断干电池是否报废:可取一节干电池用电压表来测量它的电压,步骤如下:①把电压表的正接线柱与干电池的锌底接触,负接线柱与干电池的铜帽接触②在刻度盘上读出电压值③选择电压表的量程为3V④把电压表的负接线柱与干电池的锌底接触,正接线柱与干电池的铜帽接触⑤选择电压表的量程为15V上述步骤中正确的是()A.③②①B.①②⑤C.③④②D.无法测量15.如图9所示,粗心的小强把电流表当作电压表接在了L1的两端。此时如果闭合开关,一定用心爱心专心2图9图5图6图7图8ABC会发生()A、电源短路B、电流表损坏C、L1不亮D、L2的灯丝烧断二、填空题(每空1.5分,共36分)16.如图10所示,在烧杯中加入盐水,然后将连在电压表上的铜片和锌片插入盐水中,这样就制成了一个电池。观察电压表指针的偏转与接线可知:这个电池的电压是___V,__片是它的正极。17.一些家用电器的内部结构中常常装有控制开关,这些开关一般与相应的用电器______联.还有一些家用电器内部又分成好几个不同的工作部分,如双桶洗衣机分洗涤侧和脱水侧,分别由两个电动机来工作,根据你的经验,这两个电动机应该是_______联的.再如电冰...
