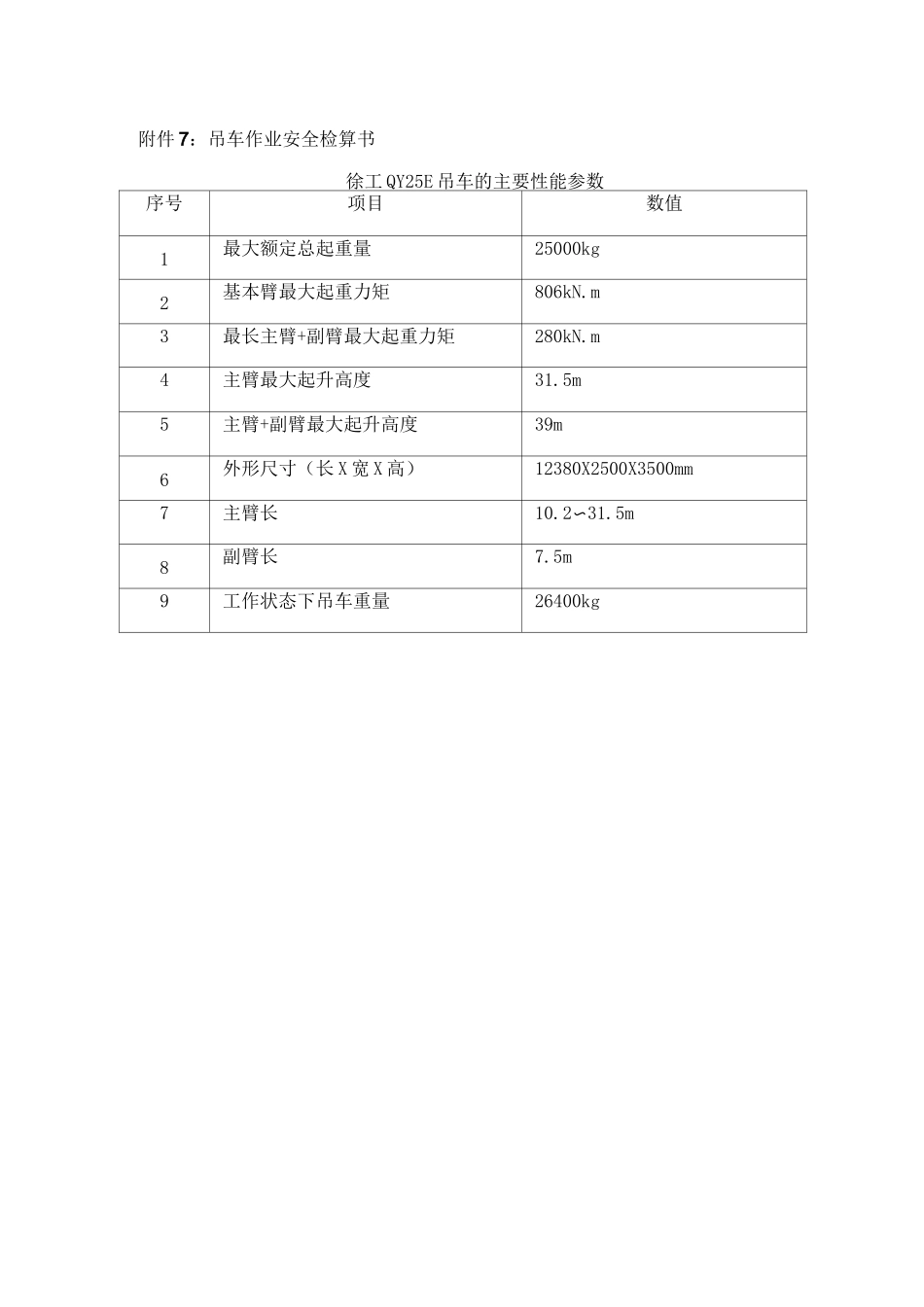

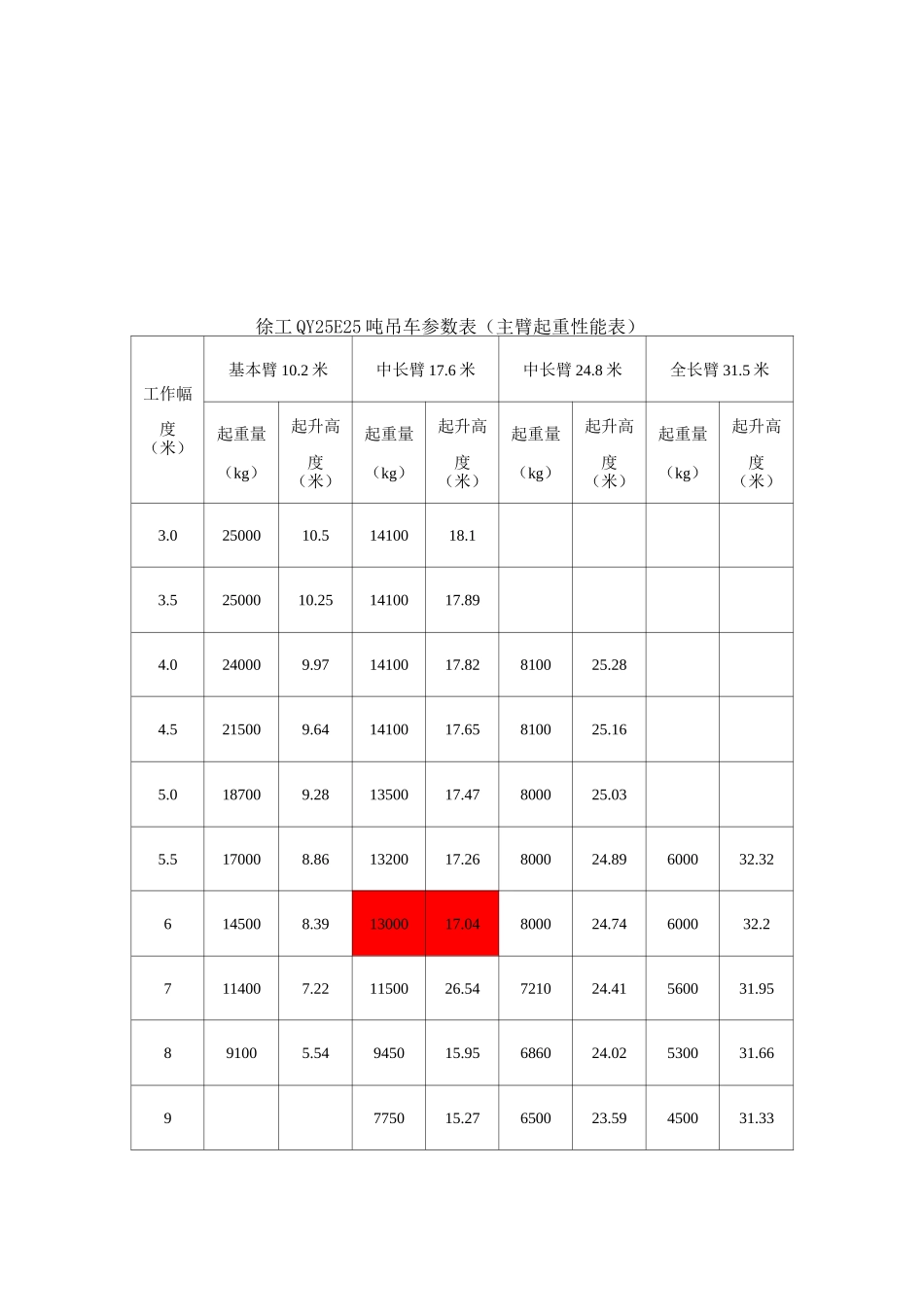

附件7：吊车作业安全检算书徐工QY25E吊车的主要性能参数序号项目数值1最大额定总起重量25000kg2基本臂最大起重力矩806kN.m3最长主臂+副臂最大起重力矩280kN.m4主臂最大起升高度31.5m5主臂+副臂最大起升高度39m6外形尺寸（长X宽X高）12380X2500X3500mm7主臂长10.2〜31.5m8副臂长7.5m9工作状态下吊车重量26400kg徐工QY25E25吨吊车参数表（主臂起重性能表）工作幅度（米）基本臂10.2米中长臂17.6米中长臂24.8米全长臂31.5米起重量（kg）起升高度（米）起重量（kg）起升高度（米）起重量（kg）起升高度（米）起重量（kg）起升高度（米）3.02500010.51410018.13.52500010.251410017.894.0240009.971410017.82810025.284.5215009.641410017.65810025.165.0187009.281350017.47800025.035.5170008.861320017.26800024.89600032.326145008.391300017.04800024.74600032.27114007.221150026.54721024.41560031.95891005.54945015.95686024.02530031.669775015.27650023.59450031.33羽OUW重龄第£901LQ'U0££61IL'£1QV9比9'Ll0£89100116'ZZ00M67600£1£6坨OOLII9EI0081QZOOZZZ9'9l00比81£6•口006乙H'8l000£91ZV6Z00比1匚0乙09££9'600£££VQ£00££t6'lZ00乃6VZI009t7ZIL6'Q£000t7V£Z0009SVtl01£901(*)團（羽）（来）團（羽）（来）團（羽）（来）團（羽）（来）團劃助工書重凹書重凹書重凹書重凹来8•兀黯并申来9•厶I黯并申来"【工作幅度（米）基本臂10.2米中长臂17.6米中长臂24.8米全长臂31.5米起重量（kg）起升高度（米）起重量（kg）起升高度（米）起重量（kg）起升高度（米）起重量（kg）起升高度（米）主臂最小仰角28o30o20o19。主臂最大仰角68o76o78o78o①吊车绳索检算吊索拉力：P=QJ/Nsin850拉QJ=kXG动设钢丝绳破断力：P=PXk拉其中：P吊索拉力；拉-QJ—计算载荷；k—动载荷系数1.1；动G—16m的40b工字钢重量为1.181+吊钩和钢丝绳重量设0.251=1.431；预制混凝土基础重量为6.551+吊钩和钢丝绳重量0.25t=6.8tN—吊索分支数，吊工字钢时为2；吊混凝土基础时为4。P—钢丝绳破断力；K—安全系数6；1、吊16m工字钢时：P二QJ/Nsin85°=l.lX1.43/2sin85°=0.791拉P=PXk=0.79X6=4.7t拉钢丝绳公称抗拉强度：1700MPa查钢丝绳参数表选6X37，4)=65.0mm的钢丝绳；其破断力为266.61>P=4.71；故安全。2、吊3m*1.2m*0.7m预制混凝土基础时：P=QJ/Nsin85°=1.1X6.8/4sin85°=1.881拉P=PXk=1.88X6=11.261拉钢丝绳公称抗拉强度：1700MPa查钢丝绳参数表选6X37,4)=65.0mm的钢丝绳；其破断力为266.61>P=11.261；故安全。②吊车稳定性检算为保证吊车在吊装过程中的稳定，需进行抗倾覆验算，即需使稳定力矩大于倾覆力矩。1、以16m工字钢为验算对象，查《起重机设计规范》可知:工M二KM-KM-KMGGQQWWK式中：KG自重加权系数，取1起升荷载加权系数，取1.15风动荷载加权系数，取1，因构件尺寸较小，可忽略不计。MG、MQ、MW为吊车自重、起升荷载、风动荷载对倾覆边的力矩，KN.m▲▼亠、▲W为吊车自重、起升荷载、风动荷载对倾覆边的力1*264*6-1.15*14.3*6=1485.33>0,吊车稳定。2、以预制混凝土基础为验算对象，查《起重机设计规范》可知工M=KM-KM-KMGGQQWWK式中：G自重加权系数，取1起升荷载加权系数，取1.15风动荷载加权系数，取1，因构件尺寸较小，可忽略不计。y=QM=1*264*6-1.15*68*6=1114.8>0,吊车稳定。WM、M、M
