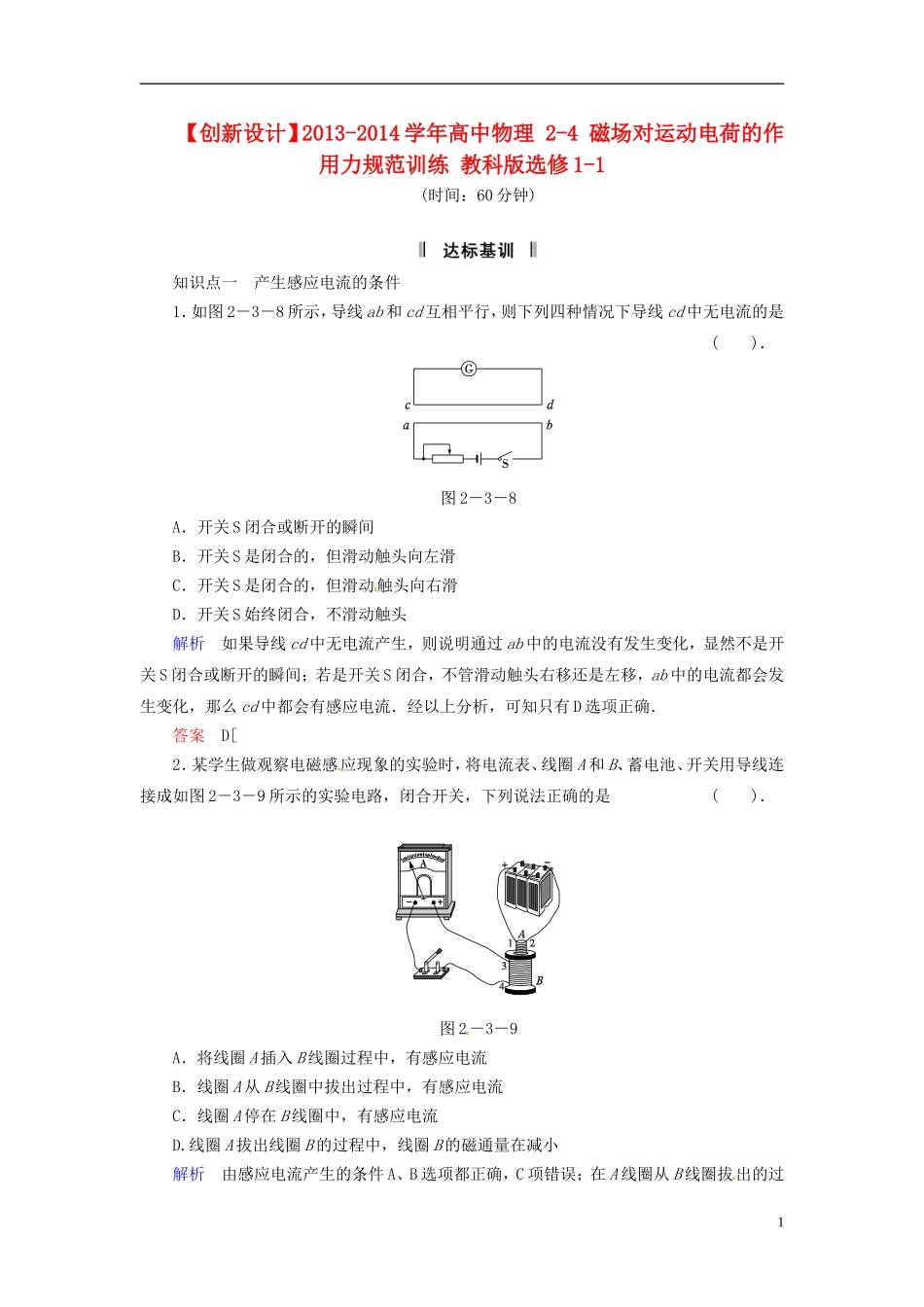

【创新设计】2013-2014学年高中物理2-4磁场对运动电荷的作用力规范训练教科版选修1-1(时间：60分钟)知识点一产生感应电流的条件1．如图2－3－8所示，导线ab和cd互相平行，则下列四种情况下导线cd中无电流的是()．图2－3－8A．开关S闭合或断开的瞬间B．开关S是闭合的，但滑动触头向左滑C．开关S是闭合的，但滑动触头向右滑D．开关S始终闭合，不滑动触头解析如果导线cd中无电流产生，则说明通过ab中的电流没有发生变化，显然不是开关S闭合或断开的瞬间；若是开关S闭合，不管滑动触头右移还是左移，ab中的电流都会发生变化，那么cd中都会有感应电流．经以上分析，可知只有D选项正确．答案D[2．某学生做观察电磁感应现象的实验时，将电流表、线圈A和B、蓄电池、开关用导线连接成如图2－3－9所示的实验电路，闭合开关，下列说法正确的是()．图2－3－9A．将线圈A插入B线圈过程中，有感应电流B．线圈A从B线圈中拔出过程中，有感应电流C．线圈A停在B线圈中，有感应电流D.线圈A拔出线圈B的过程中，线圈B的磁通量在减小解析由感应电流产生的条件A、B选项都正确，C项错误；在A线圈从B线圈拔出的过1程中B的线圈磁通量减小，D项正确．答案ABD3．下列关于产生感应电流的说法中，正确的是()．A．只要穿过线圈的磁通量发生变化，线圈中就一定有感应电流产生B．只要闭合导线做切割磁感线的运动，导线中就一定有感应电流C．闭合电路的一部分导体，若不做切割磁感线运动，则闭合回路中就一定没有感应电流D．当穿过闭合电路的磁通量发生变化时，闭合电路中就一定有感应电流解析根据产生感应电流的条件：①闭合回路；②磁通量发生变化，选项A、B、C错误，只有D项正确．答案D4．在下图所示的条件下，闭合的矩形线圈中能产生感应电流的是()．解析A、B、C中各线圈内的磁通量始终等于零，D中磁通量不发生变化，故均没有感应电流．答案E知识点二法拉第电磁感应定律的理解5．如图所示的有界匀强磁场中有一闭合矩形导线框，则在图示时刻能产生感应电流的是()．答案D6．如图2－3－10所示，让线圈由位置1通过一个匀强磁场的区域运动到位置2，下列说法中正确的是()．2图2－3－10A．在线圈进入匀强磁场区域的过程中，线圈中有感应电流，而且进入时的速度越大，感应电流越大B．整个线圈在匀强磁场中匀速运动时，线圈中有感应电流，而且电流是恒定的C．整个线圈在匀强磁场中加速运动时，线圈中有感应电流，而且电流越来越大D．在线圈穿出匀强磁场区域的过程中，线圈中有感应电流，而且穿出时的速度越大，感应电流越大解析线圈在进入和穿出磁场时，线圈中有感应电流，且运动速度越大，磁通量变化越快，产生的感应电流越大．当线圈全部进入磁场后，穿过线圈的磁通量始终不变，没有感应电流．答案AD知识点三感应电动势的计算[图2－3－117．穿过单匝闭合线圈的磁通量随时间变化的Φ－t图象如图2－3－11所示，由图知0～5s线圈中感应电动势大小为____V，5～10s线圈中感应电动势大小为______V，10～15s线圈中感应电动势大小为______V.答案1028．有一个10匝的线圈放在匀强磁场中，磁场方向垂直于线圈平面，线圈的面积为10cm2.当t＝0时B1＝0.2T；经过0.1s后，磁场减弱为B2＝0.05T，磁场方向不变．求线圈中的感应电动势．解析Φ1＝B1S，Φ2＝B2SE＝n＝n＝10×V＝1.5×10－2V答案1.5×10－2V3图2－3－129．如图2－3－12所示，将一条形磁铁插入某一闭合线圈，第一次用0.05s，第二次用0.1s．设插入方式相同，试求：(1)两次线圈中平均感应电动势之比．(2)两次线圈之中电流之比．(3)两次通过线圈的电荷量之比．解析条形磁铁在插入闭合线圈的过程中，磁通量的变化率并不是恒定的，产生的电动势、电流是变化的，但是在计算产生的电荷量时，用电流的平均值即可．(1)由法拉第电磁感应定律得＝·＝＝(2)利用欧姆定律可得＝·＝＝(2)由q＝It得＝＝答案(1)2∶1(2)2∶1(3)1∶110．一个200匝、面积为20cm2的线圈，放在磁场中，磁场的方向与线圈平面垂直，若磁感应强度在0.05s内由0.1T增加到0.5T，在此过程中穿过线圈的磁通量的变化量是________Wb；磁通量的平均变化率是________Wb/s；线圈中的感应电动势的大小是________V.解析ΔΦ＝(B2－B1)S...
