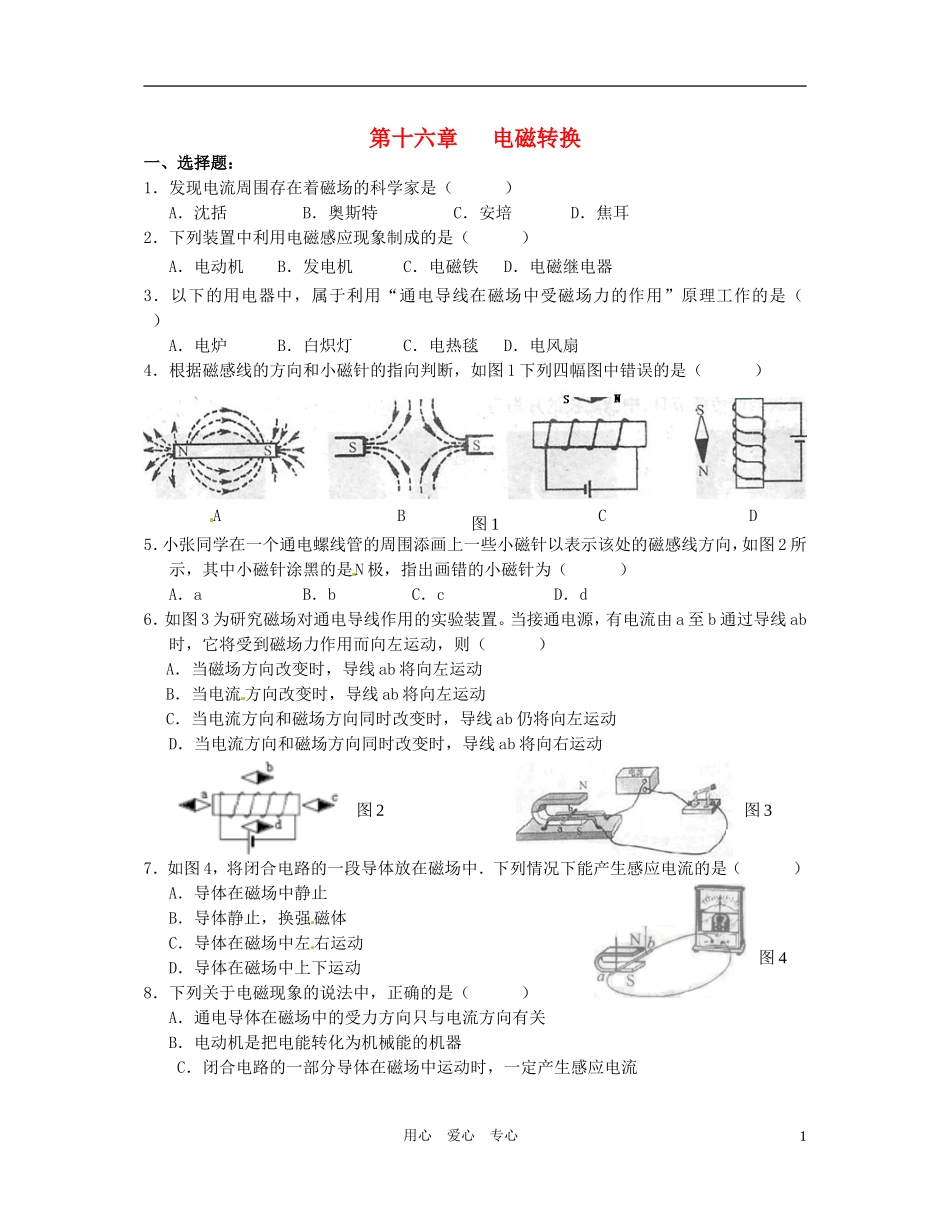

第十六章电磁转换一、选择题：1．发现电流周围存在着磁场的科学家是（）A．沈括B．奥斯特C．安培D．焦耳2．下列装置中利用电磁感应现象制成的是（）A．电动机B．发电机C．电磁铁D．电磁继电器3．以下的用电器中，属于利用“通电导线在磁场中受磁场力的作用”原理工作的是（）A．电炉B．白炽灯C．电热毯D．电风扇4．根据磁感线的方向和小磁针的指向判断，如图1下列四幅图中错误的是（）ABCD5．小张同学在一个通电螺线管的周围添画上一些小磁针以表示该处的磁感线方向，如图2所示，其中小磁针涂黑的是N极，指出画错的小磁针为（）A．aB．bC．cD．d6．如图3为研究磁场对通电导线作用的实验装置。当接通电源，有电流由a至b通过导线ab时，它将受到磁场力作用而向左运动，则（）A．当磁场方向改变时，导线ab将向左运动B．当电流方向改变时，导线ab将向左运动C．当电流方向和磁场方向同时改变时，导线ab仍将向左运动D．当电流方向和磁场方向同时改变时，导线ab将向右运动7．如图4，将闭合电路的一段导体放在磁场中．下列情况下能产生感应电流的是（）A．导体在磁场中静止B．导体静止，换强磁体C．导体在磁场中左右运动D．导体在磁场中上下运动8．下列关于电磁现象的说法中，正确的是（）A．通电导体在磁场中的受力方向只与电流方向有关B．电动机是把电能转化为机械能的机器C．闭合电路的一部分导体在磁场中运动时，一定产生感应电流用心爱心专心1图1图2图3图4D．电磁铁的磁性强弱只与电流大小有关9．在图5中，要使铁钉磁化后的磁性加强，采取下列哪些措施能达到目的（）A．改变电流方向B．减小通过导线的电流C．增大通过导线的电流D．减小绕过铁钉上导线的圈数10．如图6所示，在电磁铁的上方用弹簧悬挂着一条形铁棒，开关S闭合后，当滑片P从a端向b端滑动过程中，会出现的现象是（）A.电流表示数变大，弹簧长度变长B.电流表示数变大，弹簧长度变短C.电流表示数变小，弹簧长度变长D.电流表示数变小，弹簧长度变短11．两个外形完全相同的条形铁条a、b。如图7中图甲，用手拿住b，a掉不下来；如图乙，用手拿住a，b会掉下来，这个现象说明（）A．a、b均是磁铁B．b是磁铁，a不是C．a是破铁，b不是D．a、b均不是磁铁二、填空题：12．磁极间相互作用的规律：同名磁极相互，异名磁极相互。13．地球本身就是一个巨大的磁体，它周围的磁场叫。地磁的N极在的附近，地磁的S极在的附近。指南针（即小磁针）之所以能指向南北，就是因为它受到的作用。14．地磁的两个磁极与地理两极并不重合，所以磁针所指方向不是地理上的正南或正北方向而是有些偏离（磁偏角），最早发现这一事实的人是我国宋代的15．在磁体外部，磁感线的方向是从极到极。磁感线上任意一点的切线方向表示该点的__方向，通过实验的判断方法是：在磁场中某点放置一个小磁针，当它_时，________极所指的方向就是该点磁场的方向。16．如图8所示，在静止的小磁针的上方拉一根与磁针平行的导线，给导线通电时，小磁针会____，改变电流方向，重做实验，小磁针的偏转方向会_______（“改变”、“不变”）。该实验说明：________________，___________________。17．如图9所示，质量均为m的磁环A、B套在同一根圆木杆上，由于磁极间的相互作用，A磁环悬浮，则B磁环对A磁环的作用力F_____mg（选填“>”、“<”或“=”）；若B磁环底面是N极，则A磁环上表面的磁极是____极。18．小芳用漆包线在笔杆上绕制了一只螺线管,接入图10中所示的电路.闭合开关S后,要使螺线管吸引大头针的数量增多,变阻器的滑片P应向_____端移动(填“a”或“b”),此时灯泡的亮度________(填“变亮”、“变暗”或“不变”)用心爱心专心2图5图6图8三、作图题：19．在图11的甲、乙两幅图上标明小磁针的N、S极，并标出通过静止小磁针的磁感线，.20．根据图12中给出的条件画出螺线管的绕线。21．按图13中所给的条件，判断通电螺线管两端的磁极，或螺线管中的电流方向，并在图上标出。22．小康同学想用压力传感器（当压力达到设定值时，它就接通电路）、电磁继电器，为大桥设计一个车辆超重的报警装置。当车超重时，信号灯就发光。在图14中请你为他连接好电路。四、实验探究题：23．怎样...
