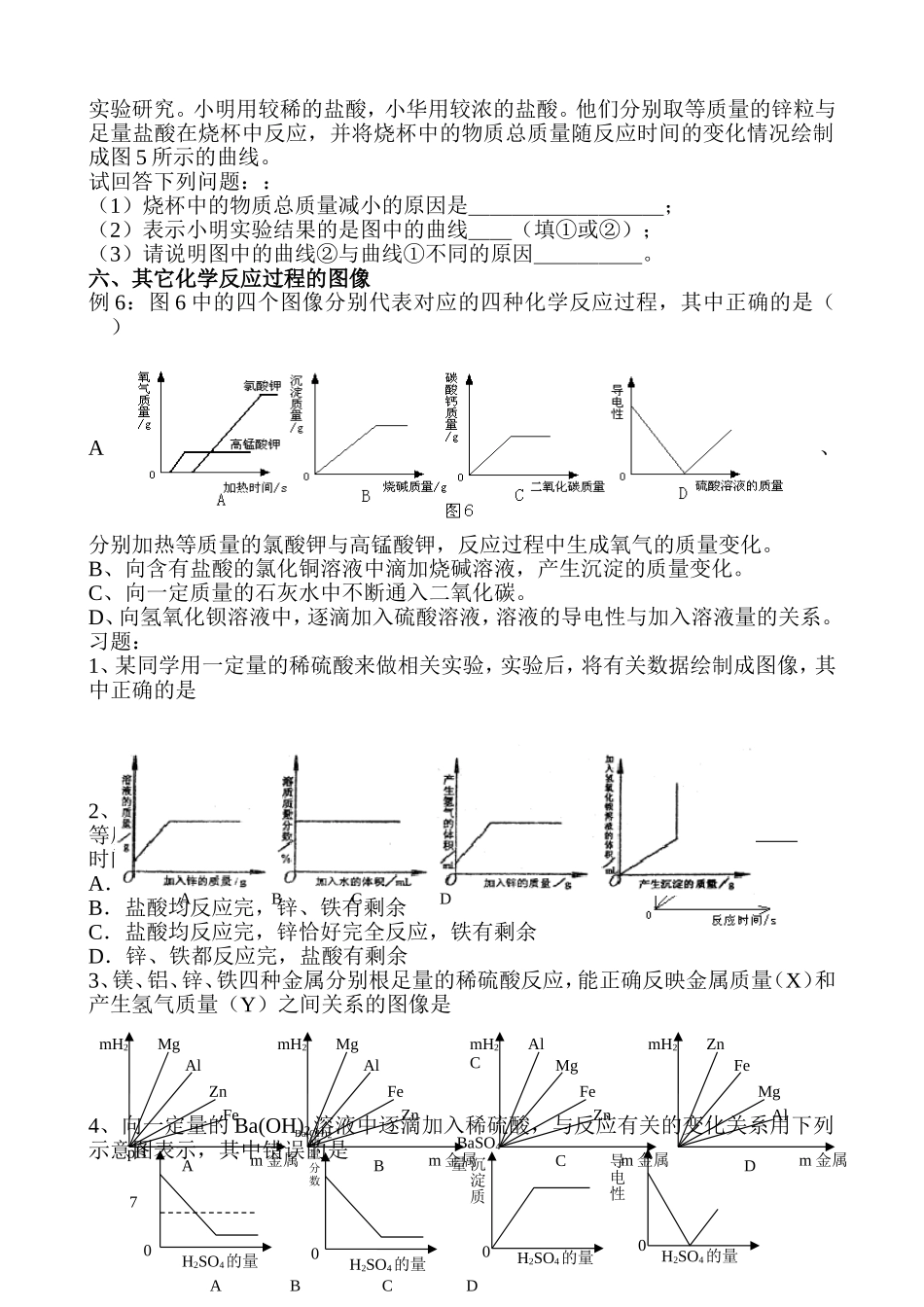

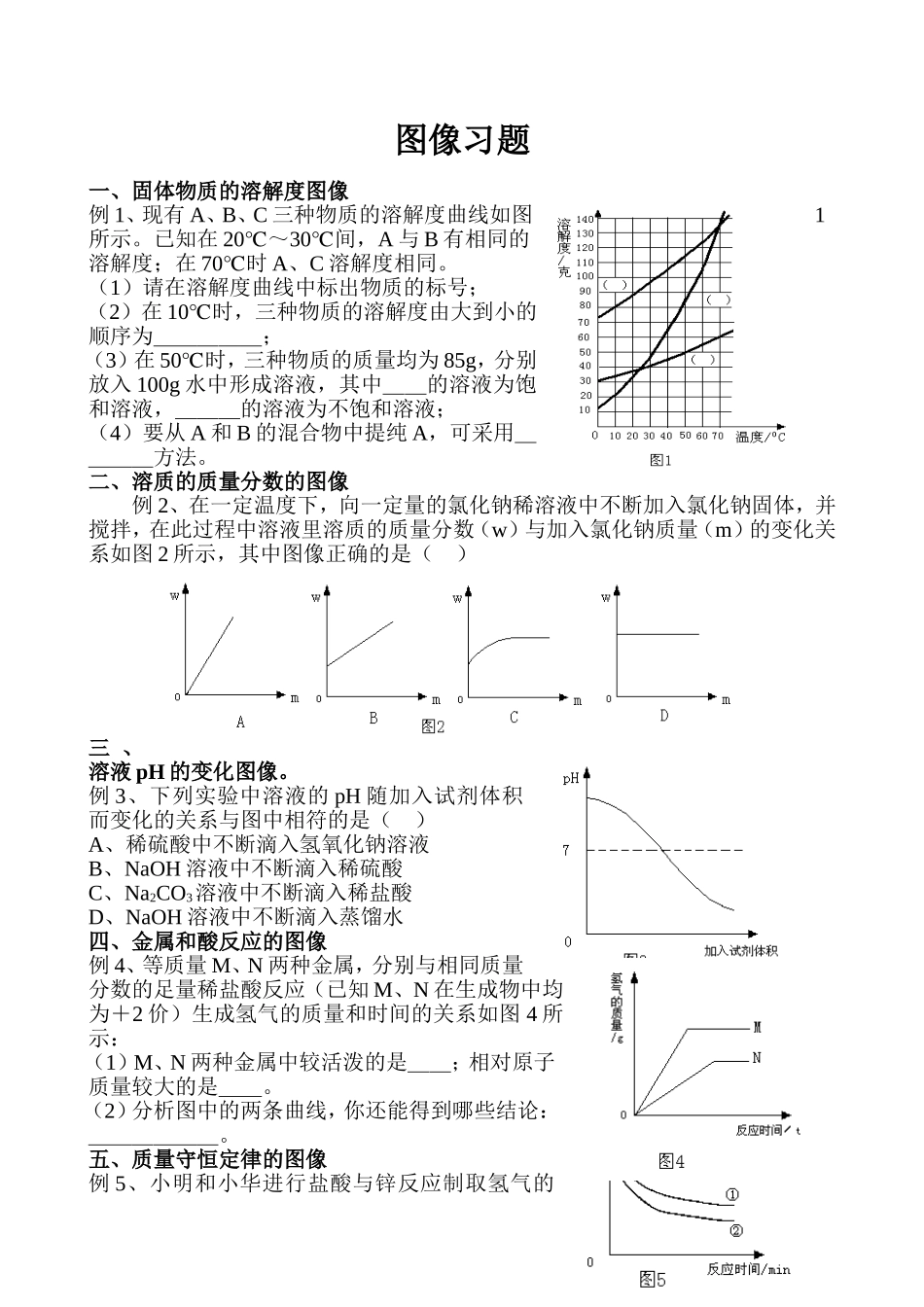

图像习题一、固体物质的溶解度图像例1、现有A、B、C三种物质的溶解度曲线如图1所示。已知在20℃～30℃间，A与B有相同的溶解度；在70℃时A、C溶解度相同。（1）请在溶解度曲线中标出物质的标号；（2）在10℃时，三种物质的溶解度由大到小的顺序为＿＿＿＿＿；（3）在50℃时，三种物质的质量均为85g，分别放入100g水中形成溶液，其中＿＿的溶液为饱和溶液，＿＿＿的溶液为不饱和溶液；（4）要从A和B的混合物中提纯A，可采用＿＿＿＿方法。二、溶质的质量分数的图像例2、在一定温度下，向一定量的氯化钠稀溶液中不断加入氯化钠固体，并搅拌，在此过程中溶液里溶质的质量分数（w）与加入氯化钠质量（m）的变化关系如图2所示，其中图像正确的是（）三、溶液pH的变化图像。例3、下列实验中溶液的pH随加入试剂体积而变化的关系与图中相符的是（）A、稀硫酸中不断滴入氢氧化钠溶液B、NaOH溶液中不断滴入稀硫酸C、Na2CO3溶液中不断滴入稀盐酸D、NaOH溶液中不断滴入蒸馏水四、金属和酸反应的图像例4、等质量M、N两种金属，分别与相同质量分数的足量稀盐酸反应（已知M、N在生成物中均为＋2价）生成氢气的质量和时间的关系如图4所示：（1）M、N两种金属中较活泼的是＿＿；相对原子质量较大的是＿＿。（2）分析图中的两条曲线，你还能得到哪些结论：＿＿＿＿＿＿。五、质量守恒定律的图像例5、小明和小华进行盐酸与锌反应制取氢气的实验研究。小明用较稀的盐酸，小华用较浓的盐酸。他们分别取等质量的锌粒与足量盐酸在烧杯中反应，并将烧杯中的物质总质量随反应时间的变化情况绘制成图5所示的曲线。试回答下列问题：：（1）烧杯中的物质总质量减小的原因是＿＿＿＿＿＿＿＿＿；（2）表示小明实验结果的是图中的曲线＿＿（填①或②）；（3）请说明图中的曲线②与曲线①不同的原因＿＿＿＿＿。六、其它化学反应过程的图像例6：图6中的四个图像分别代表对应的四种化学反应过程，其中正确的是（）A、分别加热等质量的氯酸钾与高锰酸钾，反应过程中生成氧气的质量变化。B、向含有盐酸的氯化铜溶液中滴加烧碱溶液，产生沉淀的质量变化。C、向一定质量的石灰水中不断通入二氧化碳。D、向氢氧化钡溶液中，逐滴加入硫酸溶液，溶液的导电性与加入溶液量的关系。习题：1、某同学用一定量的稀硫酸来做相关实验，实验后，将有关数据绘制成图像，其中正确的是2、用质量相等的锌粉和铁粉，分别与溶质质量分数相同、等质量的稀盐酸充分反应，产生氢气的质量和反应所用时间的关系如图所示。则下列说法中不正确的是A．曲线a、b分别表示锌、铁的反应情况B．盐酸均反应完，锌、铁有剩余C．盐酸均反应完，锌恰好完全反应，铁有剩余D．锌、铁都反应完，盐酸有剩余3、镁、铝、锌、铁四种金属分别根足量的稀硫酸反应，能正确反映金属质量（X）和产生氢气质量（Y）之间关系的图像是4、向一定量的Ba(OH)2溶液中逐滴加入稀硫酸，与反应有关的变化关系用下列示意图表示，其中错误的是m金属mH2MgAlZnFeAm金属mH2MgAlFeZnBm金属mH2CAlMgFeZnCm金属mH2ZnFeMgAlD质量分数Ba(OH)20H2SO4的量BaSO4沉淀质量0H2SO4的量0H2SO4的量导电性7pH0H2SO4的量ABCDABCD5、一定温度下，一定质量分数的氯化钠溶液中逐滴加水，所得溶液的溶质质量分数与加水的关系正确的是6、有一混合溶液是由盐酸、碳酸钠、硫酸、氯化铜4种物质中的两种混合而成。向该混合溶液中滴入Ba(OH)2溶液并充分反应，产生沉淀的质量与加入Ba(OH)2溶液体积的关系如图，据此回答。（1）该混合物是由和组成的。（2）不含另外两种物质的理由一是：二是：7、某固体物质有氢氧化钠和氯化镁混合而成。取一定量的该混合物溶于水有沉淀产生，在所得混浊液中逐滴加入10%的稀盐酸，发现沉淀的质量与稀盐酸的质量如图所示，则沉淀的质量=g。8、如右上图是X、Y两种固体物质的溶解度曲线，下列说法中正确的是()A．t1℃时X的溶解度大于Y的溶解度B．t2℃时X的溶解度等于Y的溶解度C．t3℃时X的饱和溶液降温至t2℃时，变为不饱和溶液D．t1℃时Y的不饱和溶液降温至t2℃时，变为饱和溶液9、时，分别向盛有水的两只试管中，加入等质量的甲、乙两种固体物质，使其充分溶解（均不与水反应），可观察...
