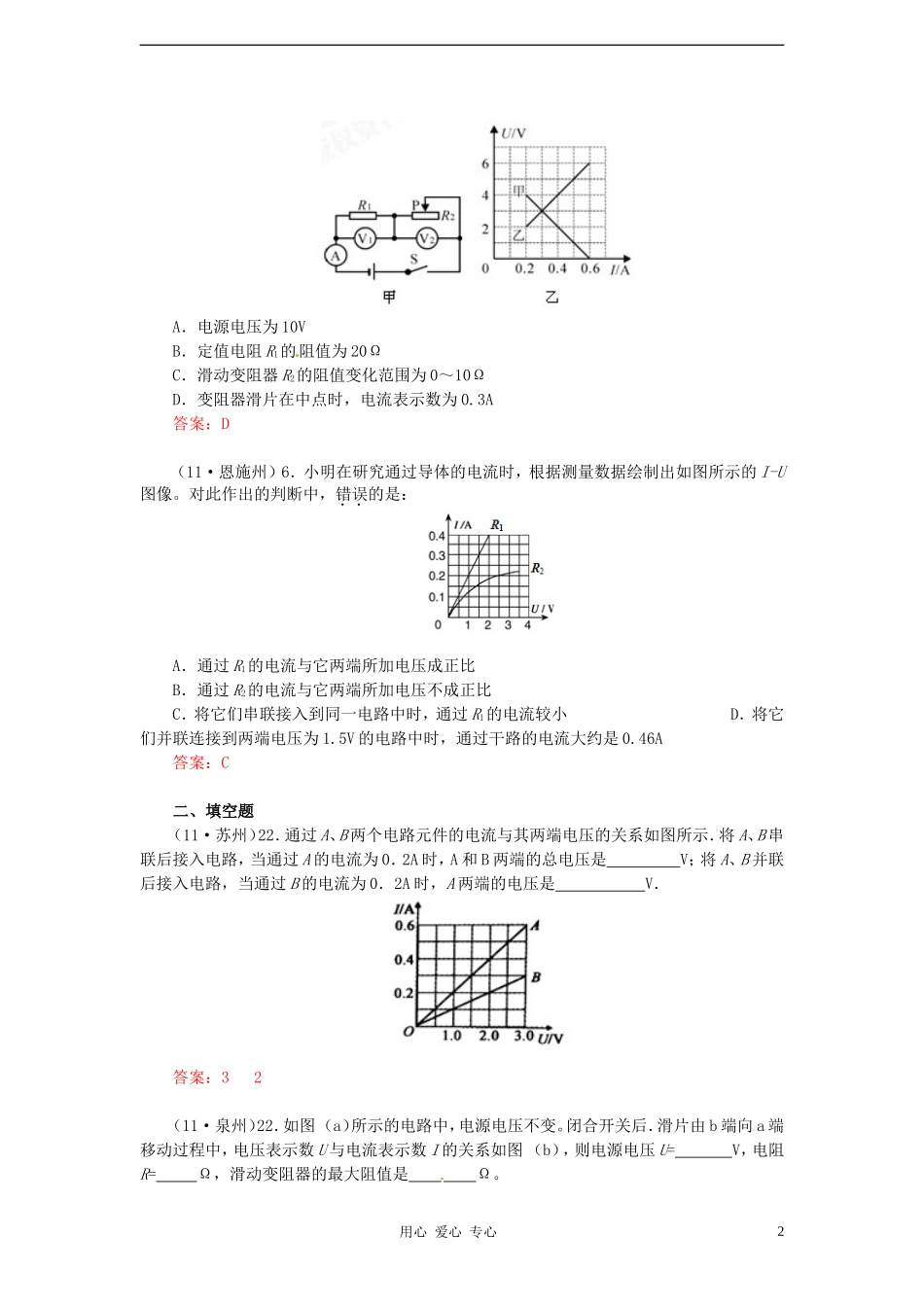

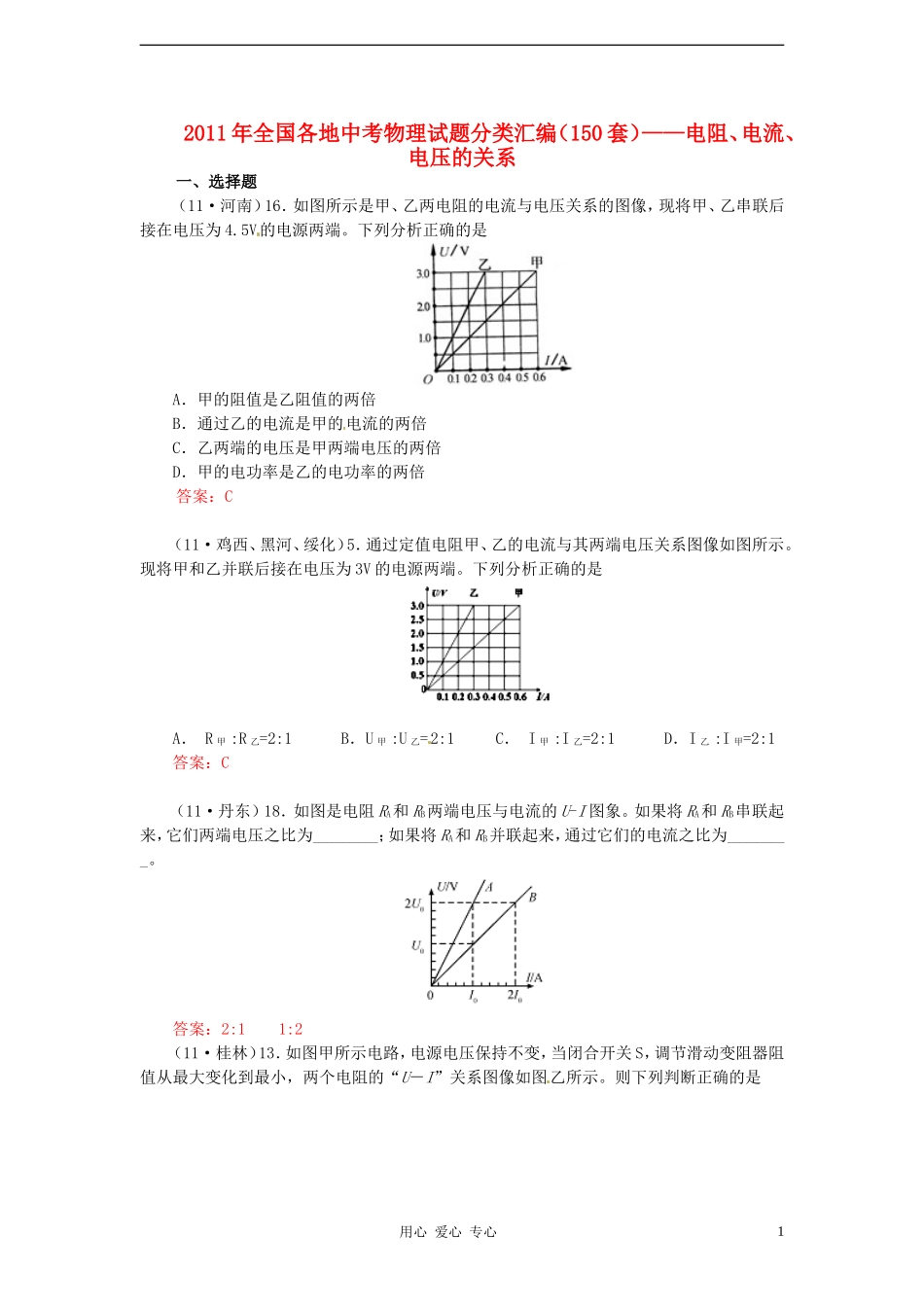

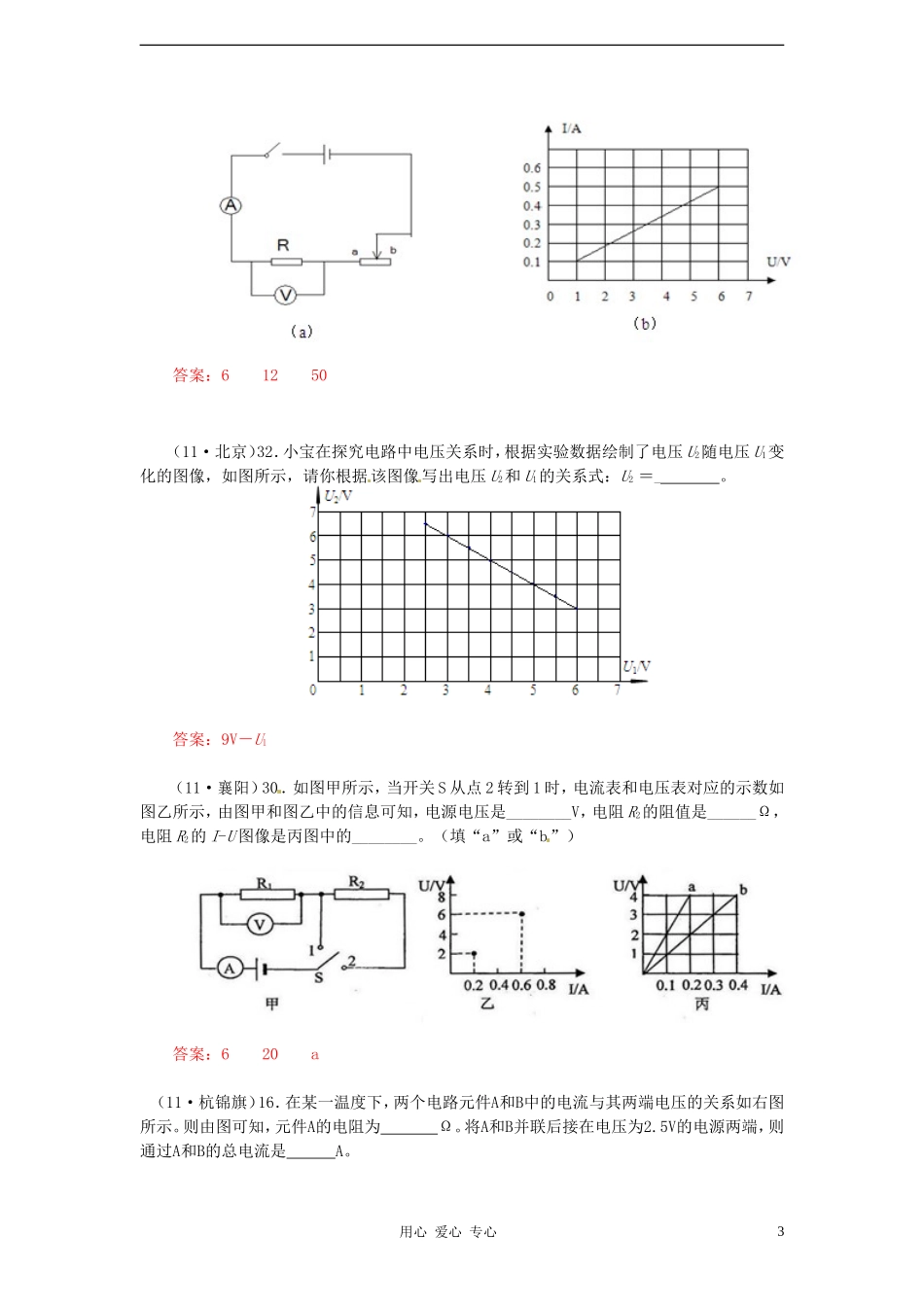

2011年全国各地中考物理试题分类汇编（150套）——电阻、电流、电压的关系一、选择题（11·河南）16．如图所示是甲、乙两电阻的电流与电压关系的图像，现将甲、乙串联后接在电压为4.5V的电源两端。下列分析正确的是A．甲的阻值是乙阻值的两倍B．通过乙的电流是甲的电流的两倍C．乙两端的电压是甲两端电压的两倍D．甲的电功率是乙的电功率的两倍答案：C（11·鸡西、黑河、绥化）5．通过定值电阻甲、乙的电流与其两端电压关系图像如图所示。现将甲和乙并联后接在电压为3V的电源两端。下列分析正确的是A．R甲:R乙=2:1B．U甲:U乙=2:1C．I甲:I乙=2:1D．I乙:I甲=2:1答案：C（11·丹东）18．如图是电阻RA和RB两端电压与电流的U-I图象。如果将RA和RB串联起来，它们两端电压之比为________；如果将RA和RB并联起来，通过它们的电流之比为________。答案：2:11:2（11·桂林）13．如图甲所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U－I”关系图像如图乙所示。则下列判断正确的是用心爱心专心1A．电源电压为10VB．定值电阻R1的阻值为20ΩC．滑动变阻器R2的阻值变化范围为0～10ΩD．变阻器滑片在中点时，电流表示数为0.3A答案：D（11·恩施州）6．小明在研究通过导体的电流时，根据测量数据绘制出如图所示的I-U图像。对此作出的判断中，错误的是：A．通过R1的电流与它两端所加电压成正比B．通过R2的电流与它两端所加电压不成正比C．将它们串联接入到同一电路中时，通过R1的电流较小D．将它们并联连接到两端电压为1.5V的电路中时，通过干路的电流大约是0.46A答案：C二、填空题（11·苏州）22．通过A、B两个电路元件的电流与其两端电压的关系如图所示．将A、B串联后接入电路，当通过A的电流为0．2A时，A和B两端的总电压是V；将A、B并联后接入电路，当通过B的电流为0．2A时，A两端的电压是V．答案：32（11·泉州）22．如图（a）所示的电路中，电源电压不变。闭合开关后．滑片由b端向a端移动过程中，电压表示数U与电流表示数I的关系如图（b），则电源电压U=V，电阻R=Ω，滑动变阻器的最大阻值是Ω。用心爱心专心2答案：61250（11·北京）32．小宝在探究电路中电压关系时，根据实验数据绘制了电压U2随电压U1变化的图像，如图所示，请你根据该图像写出电压U2和U1的关系式：U2＝。答案：9V－U1（11·襄阳）30．如图甲所示，当开关S从点2转到1时，电流表和电压表对应的示数如图乙所示，由图甲和图乙中的信息可知，电源电压是________V，电阻R2的阻值是______Ω，电阻R2的I-U图像是丙图中的________。（填“a”或“b”）答案：620a（11·杭锦旗）16．在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如右图所示。则由图可知，元件A的电阻为Ω。将A和B并联后接在电压为2.5V的电源两端，则通过A和B的总电流是A。用心爱心专心3答案：50.75（11·内江）7．2011年5月1日开始实施的《刑法修正案(八）》，对"饮酒驾车"和"醉酒驾车"制定了严格的界定标准，如下表所示。饮酒驾车20mg/100mL血液中的酒精含量<80mg/100mL醉酒驾车血液中的酒精含量80mg/l00mL①内江交警在某次安全行车检查中，检测到某驾驶员100mL的血液中酒精含量为66mg，那么，该驾驶员属于。②如图甲所示，是酒精检测仪的简化电路。其中，定值电阻R0=10Ω，电源电压为3V；R为气敏电阻，它的阻值与酒精气体含量的关系如图乙所示。如果通过检测仪检测到驾驶员的血液中酒精含量为12%时，电流表的示数为A。答案：①饮酒驾车②0.25（11·包头）23．如图甲所示电路，可变电阻R2的滑片P从左向右滑动过程中，电压表与电流表的示数呈图乙所示的规律。求：（1）当电流表的示数为5A时，可变电阻R2接入电路的阻值。（2）可变电阻R2接入电路的阻值变化范围。（3）电源电压和电阻R1各是多大？答案：（1）2Ω（2）5Ω~0（3）15V1Ω用心爱心专心4（11·岳阳）32．如图为电路元件A和B的I—U图像，根据图像提供的信息，求：（1）元件A的阻值为多大？（2）若将它们并联，接在4.0V的电源上，电路中的总电流为多大？（3）若将它们串联，接在某电源上，电路中的总电流是0,15A，电源电压是多大？答案：解：（1）...
