2011年中考物理试题分类汇编专题-10-电磁继电器-扬声器VIP免费

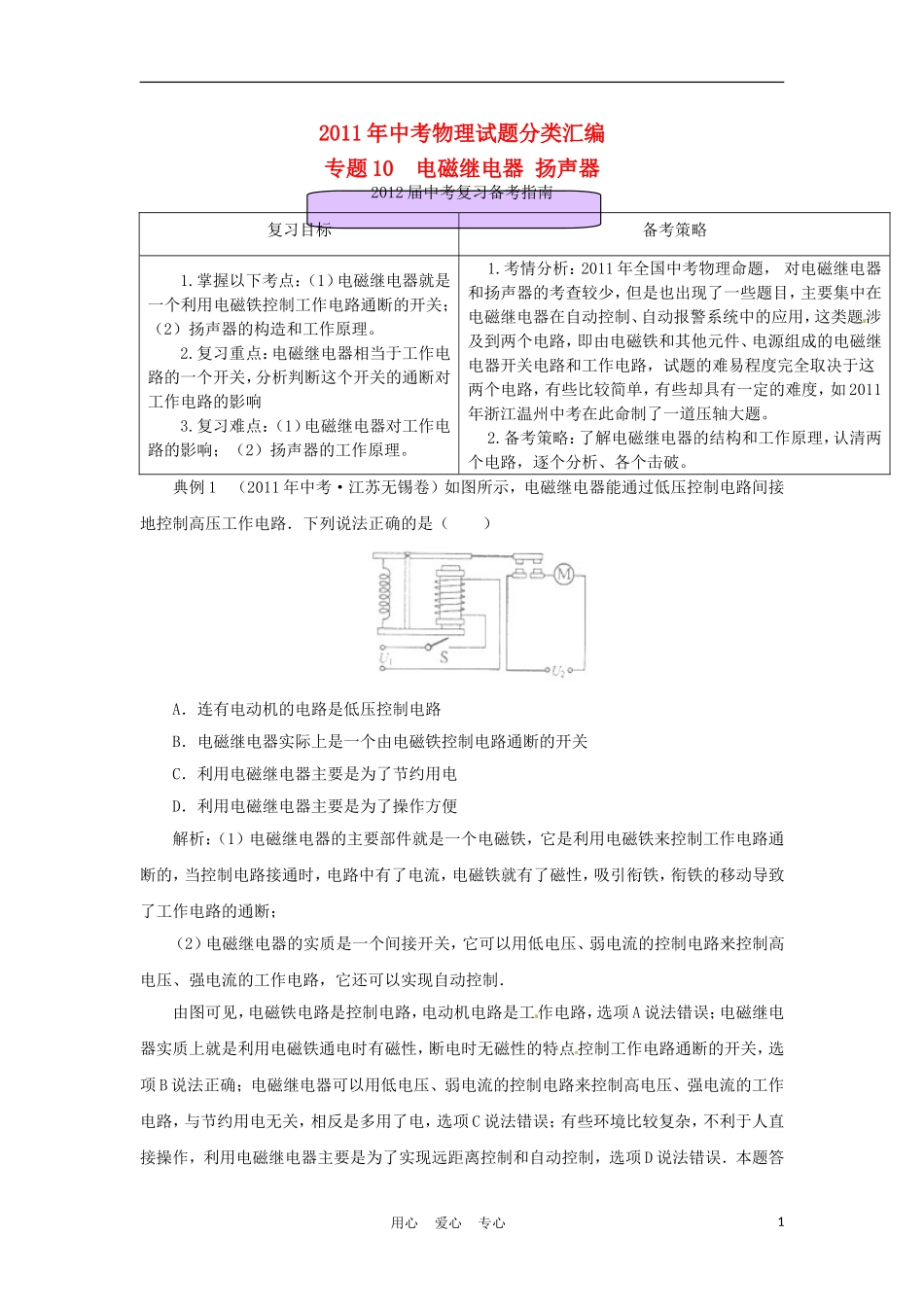

2011年中考物理试题分类汇编专题10电磁继电器扬声器2012届中考复习备考指南复习目标备考策略1.掌握以下考点：（1）电磁继电器就是一个利用电磁铁控制工作电路通断的开关；（2）扬声器的构造和工作原理。2.复习重点：电磁继电器相当于工作电路的一个开关，分析判断这个开关的通断对工作电路的影响3.复习难点：（1）电磁继电器对工作电路的影响；（2）扬声器的工作原理。1.考情分析：2011年全国中考物理命题，对电磁继电器和扬声器的考查较少，但是也出现了一些题目，主要集中在电磁继电器在自动控制、自动报警系统中的应用，这类题涉及到两个电路，即由电磁铁和其他元件、电源组成的电磁继电器开关电路和工作电路，试题的难易程度完全取决于这两个电路，有些比较简单，有些却具有一定的难度，如2011年浙江温州中考在此命制了一道压轴大题。2.备考策略：了解电磁继电器的结构和工作原理，认清两个电路，逐个分析、各个击破。典例1（2011年中考·江苏无锡卷）如图所示，电磁继电器能通过低压控制电路间接地控制高压工作电路．下列说法正确的是（）A．连有电动机的电路是低压控制电路B．电磁继电器实际上是一个由电磁铁控制电路通断的开关C．利用电磁继电器主要是为了节约用电D．利用电磁继电器主要是为了操作方便解析：（1）电磁继电器的主要部件就是一个电磁铁，它是利用电磁铁来控制工作电路通断的，当控制电路接通时，电路中有了电流，电磁铁就有了磁性，吸引衔铁，衔铁的移动导致了工作电路的通断；（2）电磁继电器的实质是一个间接开关，它可以用低电压、弱电流的控制电路来控制高电压、强电流的工作电路，它还可以实现自动控制．由图可见，电磁铁电路是控制电路，电动机电路是工作电路，选项A说法错误；电磁继电器实质上就是利用电磁铁通电时有磁性，断电时无磁性的特点控制工作电路通断的开关，选项B说法正确；电磁继电器可以用低电压、弱电流的控制电路来控制高电压、强电流的工作电路，与节约用电无关，相反是多用了电，选项C说法错误；有些环境比较复杂，不利于人直接操作，利用电磁继电器主要是为了实现远距离控制和自动控制，选项D说法错误．本题答用心爱心专心1案为B。点评：此题主要是对电磁继电器的基础知识的考查，强化对课本基础知识的记忆，对于解决这类基础性的题目有很大的帮助。典例2（2011年中考·四川内江卷）如图所示，是一种监测洪水水位的自动报警器原理图，当水位没有达到金属块A时，灯亮；当水位达到金属块A时，灯亮。解析：首先应弄清图中所示的自动报警器工作原理：当水位到达A时，由于一般水具有导电性，那么电磁铁所在电路被接通，吸引衔铁向下，从而接通红灯所在电路，此时红灯亮，而绿灯不亮．当水位没有达到A时，电磁铁没有磁性，只有绿灯亮；当水位到达A时电路接通，电磁继电器有磁性，且根据右手定则知上端为S极，衔铁就会在电磁力吸引的作用下与红灯接通，红灯亮；该报警器的红、绿灯不会同时亮．答案：绿、红点评：（1）本题考查了电磁铁在电磁继电器上的应用，电磁继电器实质上是一个由电磁铁来控制的自动开关；（2）在解答此类题目时，要从电磁铁通电有磁性，断电无磁性的原理进行分析．用心爱心专心2A卷基础训练一、单项选择题1．（2011年中考·山东威海卷）在图中所示的自动控制电路中，当控制电路的开关S闭合时，工作电路的情况是A．灯亮，电铃响B．灯亮，电铃不响C．灯不亮，电铃不响D．灯不亮，电铃响1.D解析：当控制开关S闭合时，控制电路接通，电磁铁有磁性，吸引磁铁，磁铁被吸下，则电铃所在电路接通，灯所在支路断开．所以此时电铃响，而灯不亮．2．（2011年中考·四川广安卷）如图所示为一种温度自动报警器原理图，在水银温度计的顶端封入一段金属丝，当温度升高至（）A．74°C时，电灯亮报警B．72°C时，电铃报警C．66°C时，电铃报警D．74°C时，电铃报警2.D解析：（1）由题干中图可知：金属丝下端所指的示数为74℃，当温度没有升高到74℃时，电磁铁无磁性，弹簧把衔铁拉起来，电灯电路接通；（2）当温度升高到74℃时，由于水银是导体，电磁铁电路就会接通，电磁铁有了磁性，把衔铁吸引下来，电铃响，报警，本题答案为D．3．（...
