2012届高三物理练习-恒定电流章末质量检测-新人教版VIP免费

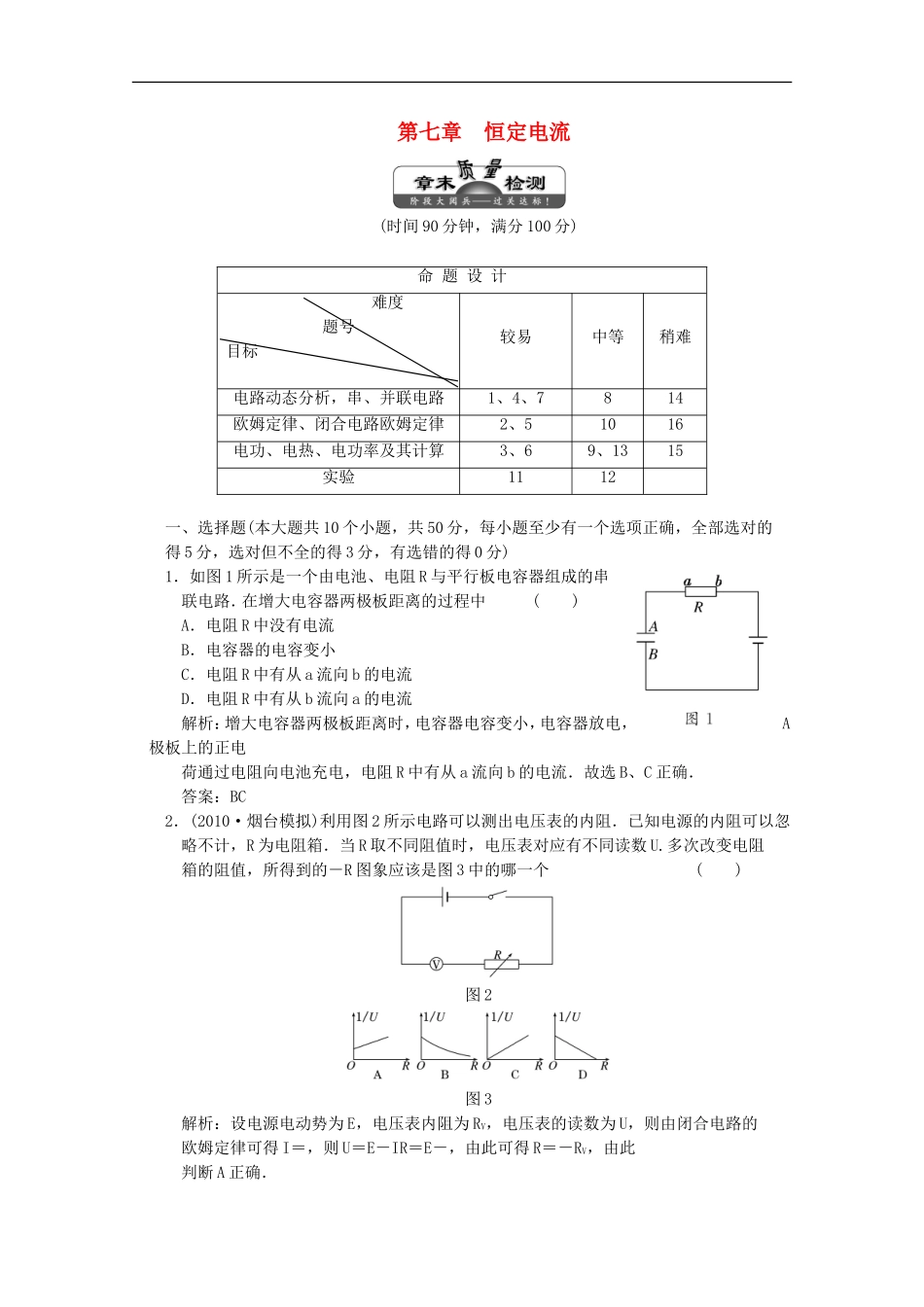

第七章恒定电流(时间90分钟，满分100分)命题设计难度题号目标较易中等稍难电路动态分析，串、并联电路1、4、7814欧姆定律、闭合电路欧姆定律2、51016电功、电热、电功率及其计算3、69、1315实验1112一、选择题(本大题共10个小题，共50分，每小题至少有一个选项正确，全部选对的得5分，选对但不全的得3分，有选错的得0分)1．如图1所示是一个由电池、电阻R与平行板电容器组成的串联电路．在增大电容器两极板距离的过程中()A．电阻R中没有电流B．电容器的电容变小C．电阻R中有从a流向b的电流D．电阻R中有从b流向a的电流解析：增大电容器两极板距离时，电容器电容变小，电容器放电，A极板上的正电荷通过电阻向电池充电，电阻R中有从a流向b的电流．故选B、C正确．答案：BC2．(2010·烟台模拟)利用图2所示电路可以测出电压表的内阻．已知电源的内阻可以忽略不计，R为电阻箱．当R取不同阻值时，电压表对应有不同读数U.多次改变电阻箱的阻值，所得到的－R图象应该是图3中的哪一个()图2图3解析：设电源电动势为E，电压表内阻为RV，电压表的读数为U，则由闭合电路的欧姆定律可得I＝，则U＝E－IR＝E－，由此可得R＝－RV，由此判断A正确．答案：A3．把标有“220V,100W”的A灯和“220V,200W”的B灯串联起来，接入220V的电路中，不计导线电阻，则下列判断中正确的是()A．两灯的电阻之比RA∶RB＝2∶1B．两灯的实际电压之比UA∶UB＝2∶1C．两灯实际消耗的功率之比PA∶PB＝1∶2D．在相同时间内，两灯实际发热之比QA∶QB＝1∶2解析：RA＝＝ΩRB＝＝Ω，则RA∶RB＝2∶1因为A与B串联所以UA∶UB＝RA∶RB＝2∶1，PA∶PB＝RA∶RB＝2∶1.相同时间内，QA∶QB＝RA∶RB＝2∶1.答案：AB4．在如图4所示的电路中，电源电动势为E，内电阻为r，C为电容器，R0为定值电阻，R为滑动变阻器．开关闭合后，灯泡L能正常发光．当滑动变阻器的滑片向右移动时，下列判断正确的是()A．灯泡L将变暗B．灯泡L将变亮C．电容器C的电荷量将减小D．电容器C的电荷量将增大解析：当滑动变阻器的滑片向右滑动时，变阻器R接入电路部分电阻增大，灯泡L中电流减小，灯泡L将变暗，选项B错、A正确；电阻R接入电路部分电阻增大，电源路端电压增大，电容器两端电压增大，电容器C的电荷量增大，选项C错、D正确．答案：AD5．(2010·镇江模拟)如图5所示为汽车蓄电池与车灯(电阻不变)、启动电动机组成的电路，蓄电池内阻为0.05Ω.电流表和电压表均为理想电表，只接通S1时，电流表示数为10A，电压表示数为12V；再接通S2，启动电动机工作时，电流表示数变为8A，则此时通过启动电动机的电流是()A．2AB．8AC．50AD．58A解析：只接通S1时，由闭合电路欧姆定律得：E＝U＋Ir＝12V＋10×0.05V＝12.5V，R灯＝＝Ω＝1.2Ω，再接通S2后，流过电动机的电流为：I电动机＝－I′＝A－8A＝50A，故选项C正确．答案：C6．在第二十九届奥运会上“绿色、科技、人文”的理念深入人心．如在奥运村及奥运场馆内大量使用太阳能路灯，其光电转换装置在阳光照射下把太阳能转换为电能储存起来，供夜晚照明使用．在正常照射下，太阳能电池的光电转换效率可达20%，可产生24V电压，产生2.5A的电流，则每秒该路灯可转化的太阳能为()A．120JB．300JC．600JD．1200J解析：每秒钟路灯消耗电能为W＝UIt＝24×2.5×1J＝60J则每秒转化的太阳能为：＝J＝300J故选项B正确．答案：B7．如图6所示的电路中，由于某一电阻发生断路或短路，使A灯变暗，B灯变亮，则故障可能是()A．R1短路B．R2断路C．R3断路D．R4短路解析：假设R1短路，发生故障后总电阻减小，干路电流增大，与R1并联支路电流减小，与R1串联电路电流增大，故A、B两灯都将变亮，与题设现象不同，所以A选项错误；假设R2断路，则电路中总电阻增大，总电流减小，A灯变暗，同时B灯两端电压增大，B灯变亮，表现与题设现象相同，所以选项B正确；假设R3断路，同理推知A灯变暗，B灯变亮，选项C正确；假设R4短路，可推知A、B灯都变亮，选项D不正确．答案：BC8.为了儿童安全，布绒玩具必须检测其中是否存在金属断针，可以先将玩具放置强磁场中，若其中有断针，则断针被磁化，用磁报警装置可以检测到断针的存在．图7所示是磁报警装置中的一部分电...
