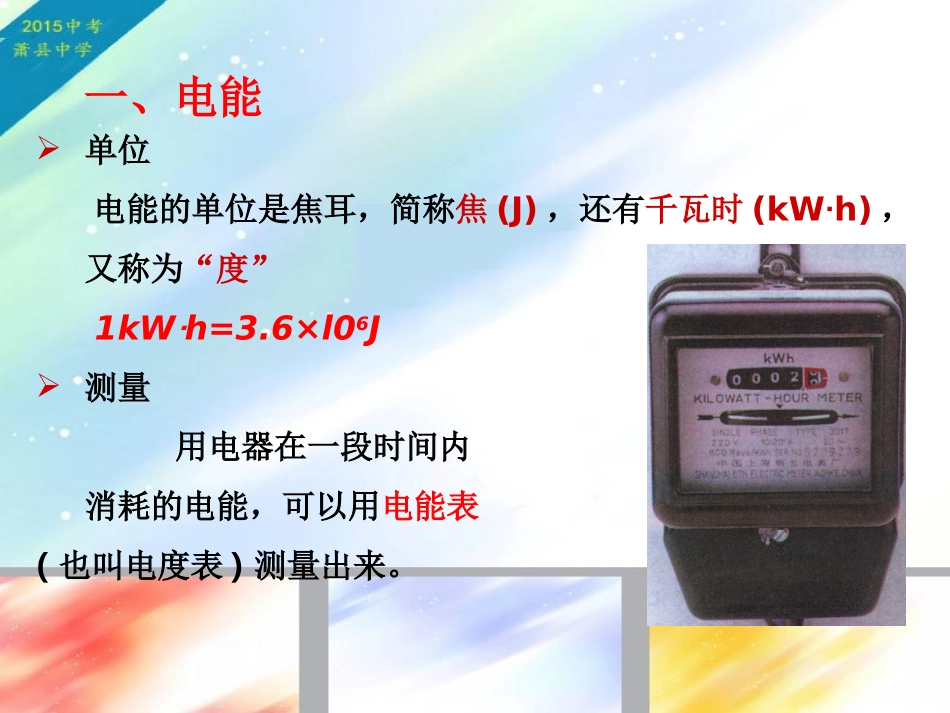

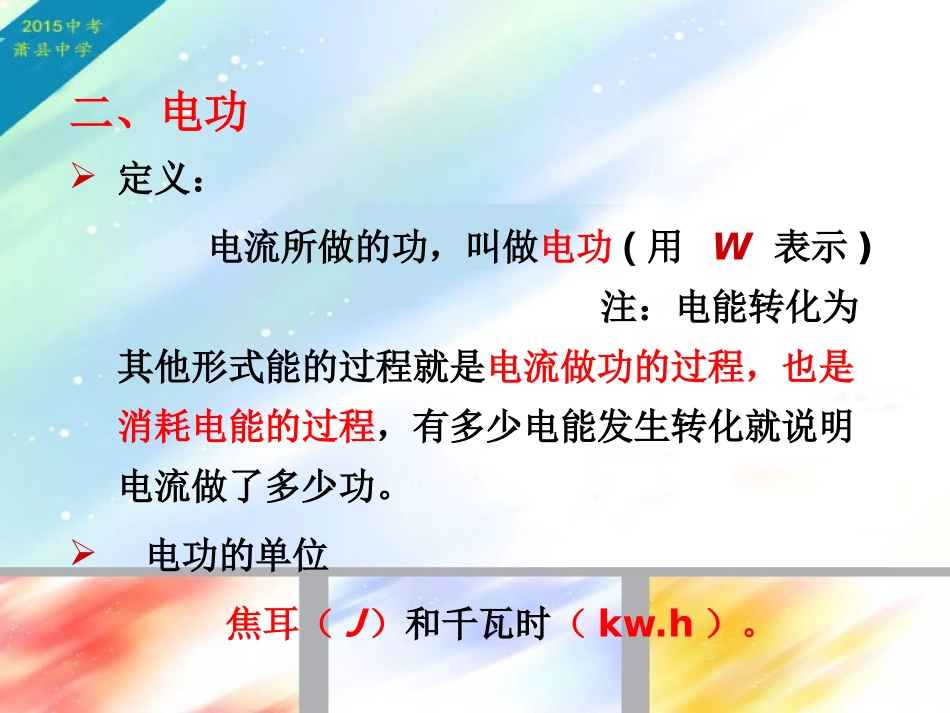

2015届中考物理复习课件电功率授课人：孙谦一、电能单位电能的单位是焦耳，简称焦(J)，还有千瓦时(kW·h)，又称为“度”1kW·h=3.6×l06J测量用电器在一段时间内消耗的电能，可以用电能表(也叫电度表)测量出来。二、电功定义：电流所做的功，叫做电功(用W表示)注：电能转化为其他形式能的过程就是电流做功的过程，也是消耗电能的过程，有多少电能发生转化就说明电流做了多少功。电功的单位焦耳（J）和千瓦时（kw.h）。二、电功电功的计算：W=PtW=UItW=I2RtW=Pt的两套单位：P的单位是瓦(Ｗ)，t的单位用秒，W的单位就是焦（Ｊ）；P的单位是千瓦(kＷ)，t的单位用小明，Ｗ的单位就是千瓦时（kW.h）。三、电功率1、电功率定义：单位时间内所消耗的电能，叫做电功率，用P表示物理意义：是表示消耗电能快慢的物理量单位:是瓦特，简称瓦(W)，其他单位还有千瓦(kW)1kW=103W三、电功率2、电功率的计算公式:P=W/t将公式P=W/t变形为W=Pt和t=W/P，分别计算电功和时间。②电功率还可以用电流(I)和电压(U)的乘积来计算,即:P=IU符号的意义及单位：I——电流——安培(A)U——电压——伏特(V)P——电功率——瓦特(w)三、电功率三、电功率3.用电器在额定电压下工作时的电功率，叫做额定功率4.无论两个灯泡串联或并联，消耗的总功率都等于两灯实际消耗的功率之和,即：P=P1＋P2但不一定是两灯额定功率之和四、电和热1、电流的热效应电流通过导体时电能要转化成热，这种现象叫做电流的热效应。四、电和热2、电流的热效应与电阻大小的关系在电流相同的条件下，电能转化成热时的功率跟导体的电阻成正比，即P=I2R在t秒内电流通过导体产生的热量可以用公式:Q=I2Rt1．家庭电路的组成家庭电路由电能表、总开关、保险丝、用电器、插座、开关、导线等组成。五、家庭电路2．火线和零线进户的两条输电线中，有一条在户外就已经和大地相连，叫做零线，另一条叫做端线，俗称火线。火线和零线之间有220伏的电压。用试电笔可以判断哪一条是火线。五、家庭电路3．保险丝家用保险丝是由电阻较大而熔点较低的铅锑合金制成的。保险丝串联在电路中，当有过大电流通过时，保险丝产生较多的热量，使它的温度达到熔点，于是熔断，自动切断电路,起到保险的作用。电流过大的原因：1)短路;2)用电器功率过大五、家庭电路五、家庭电路4．触电及其急救触电的形式多种多样，常见的如图中所示的双线触电和单线触电。在发生触电时，应及时断开开关。如果不能及时找到开关，要迅速用绝缘体挑开导线且做好抢救工作。5、电功率与安全用电根据电功率和电流、电压的关系式P=IU可以得到：I=P/U，家庭电路中的电压U=220V是一定的，所以用电功率P越大，电路中的电流，就越大。因此，电路中同时使用的用电器不能太多，否则容易烧坏保险丝，甚至引起火灾。五、家庭电路五、家庭电路中考真题赏析图8—2例1、如图8—2所示，电源电压保持不变，当变阻器滑片P滑到A端时，闭合开关S1和S2，灯泡L恰好正常发光，以下说法正确的是（）A、滑片P仍在A端，开关S1断开，S2闭合，灯泡L仍正常发光B、滑片P仍在A端，开关S1闭合，S2断开，灯泡L仍正常发光C、滑片P滑到B端，同时闭合开关S1和S2，灯泡L仍正常发光D、滑片P滑到B端，开关S1闭合，S2断开，灯泡L仍正常发光B中考真题赏析例2、在测定“小灯泡额定电功率”的实验中，电源电压为4.5V且保持不变，小灯泡额定电压为2.5V，电阻约为10Ω。（1）请你用笔画线代替导线，将图8—3中的实物电路连接完整。中考真题赏析（2）当小明同学按要求将图8—3电路正确连接后，闭合开关，移动变阻器滑片P到某一点时，电流表示数（如图8—4甲所示）为＿＿A，电压表示数（如图8—5乙所示）为＿＿V。若他想测量小灯泡的额定功率，应将图8—3中变阻器滑片P向＿＿端（填“A”或“B”）移动，使电压表的示数为2.5V。B0.22中考真题赏析（3）另一组的小红同学在连线时，不小心将线接错了，使开关闭合后，移动变阻器滑片P，发现电流表示数变大时，电压表示数却变小，你分析一下产生这个现象的原因是______________________________________。电压表测滑动变阻器两...
