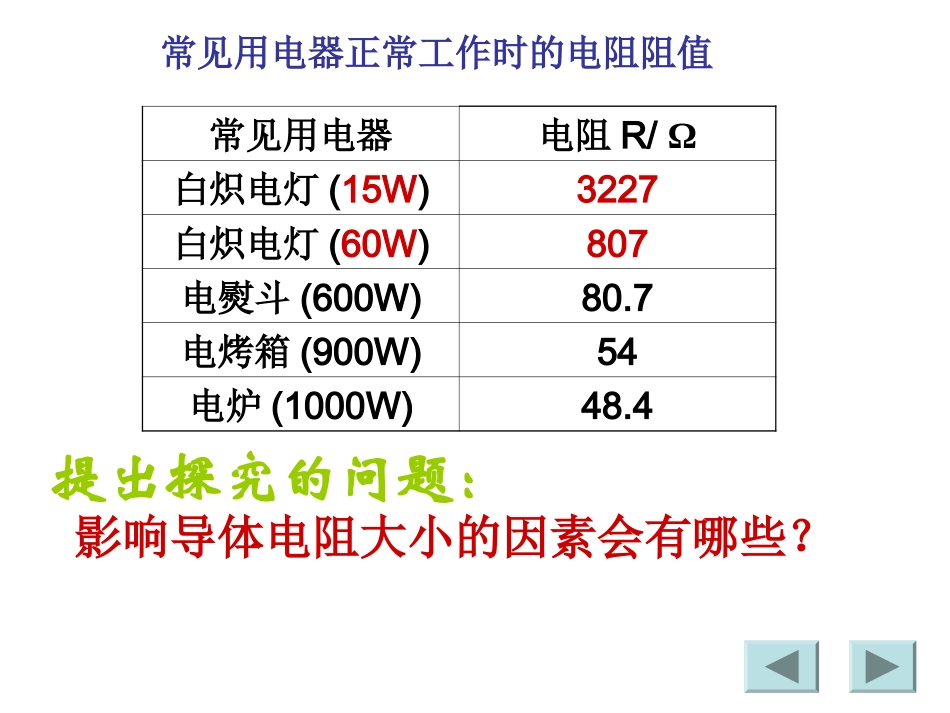

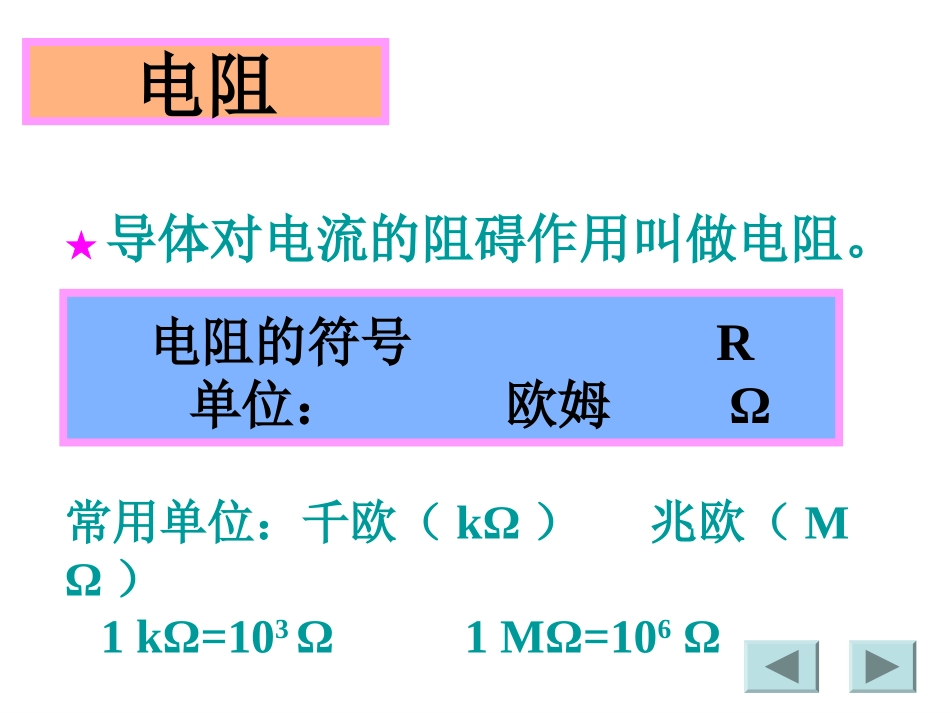

http://lihua.enteach.net第一节电阻和变阻器第十四章探究电路★导体对电流的阻碍作用叫做电阻。电阻电阻的符号R单位：欧姆Ω常用单位：千欧（kΩ）兆欧（MΩ）1kΩ=103Ω1MΩ=106Ω提出探究的问题：影响导体电阻大小的因素会有哪些？常见用电器电阻R/Ω白炽电灯(15W)3227白炽电灯(60W)807电熨斗(600W)80.7电烤箱(900W)54电炉(1000W)48.4常见用电器正常工作时的电阻阻值猜想与假设决定电阻大小的因素可能有:长度横截面积材料温度在本研究中应该控制导体的______和_______不变,再研究当导体的长度发生变化时,导体电阻的变化情况.材料横截面积导线材料长度（m）横截面积(mm2)电流电阻探究电阻的大小与长度的关系341米0.5米相同（镍铬）相同（0.5）实验1：导体的电阻跟长度的关系实验结论:材料横截面积相同的导体﹑,长度越长,电阻越大.导线材料相同（镍铬）长度（米）10.5截面积相同（0.5mm2）电流电阻小大大小34在本研究中应该控制导体的_______和_______不变,再研究当导体的粗细发生变化时,导体电阻的变化情况.材料长度导线材料长度截面积电流电阻探究电阻的大小与横截面积的关系121mm20.5mm2相同（铁丝）相同（1米）实验2：导体的电阻跟横截面积的关系实验结论:材料长度相同的导体﹑,横截面积越大,电阻越小.导线材料相同（铁丝）长度相同（1米）截面积电流电阻大大小小1mm20.5mm212探究电阻的大小与材料的关系导线材料长度截面积电流电阻23铁丝镍铬相同（1米）相同（0.5mm2）实验3：导体的电阻跟材料的关系实验结论:粗细长度相同的导体﹑,电阻与材料有关.导线材料铁丝镍铬长度相同(1米)截面积相同(0.5mm2)电流电阻大大小小23读表：在在20℃20℃时，长时，长11米，横截面积米，横截面积11毫米毫米22的各种材料的电阻的各种材料的电阻导体的电阻跟温度的关系实验4：某些材料的温度降低到一定程度时,电阻会突然消失.这就是超导现象.根据研究表明,金属导体的电阻还与温度有关.温度升高,金属导体的电阻会增大.温度降低,金属导体的电阻会减少.知识整合：读表：在在20℃20℃时，长时，长11米，横截面积米，横截面积11毫米毫米22的各种材料的电阻的各种材料的电阻思考:你家的输电线用什么材料制成？为什么不用铁丝？从表中可看出，在相同情况下，_________的电阻很小。_______的电阻较大。银、铜、铝镍铬合金___________的电阻很大。电木和橡胶因此，_________做导线，_________做绝缘体。银、铜、铝电木和橡胶常用的变阻器是靠改变接入电路的电阻丝的有效长度来改变电阻大小.符号为:实验室中常用的变阻器有滑动变阻器和电阻箱。滑动变阻器的使用按图所示连接电路,左右移动滑动触头,观察灯的亮度,分析原因.A1.一根金属导体，把它拉长后，跟原来比较它的电阻------。（填“不变”，“变大”或“变小”）变大2.一段导体当它两端的电压从3V变到6V时它的电阻———；当它两端的电压变为零时它的电阻———。（填“不变”，“变大”或“变小”）不变不变3.如下图所示,将导线接在A和C两个接线柱上,当滑动触头P向右滑动时,变阻器将如何变化?若接在_____和_____两个接线柱上,电阻为最大值且不变.若接在_____和_____两个接线柱上,电阻为0且不变.DABCD4.如图所示,要使灯泡的亮度变小,则必须使变阻器接入电路部分的电阻变_____.电流表的示数变_____,滑动触头P应向______移动.大小右
